技术摘要：

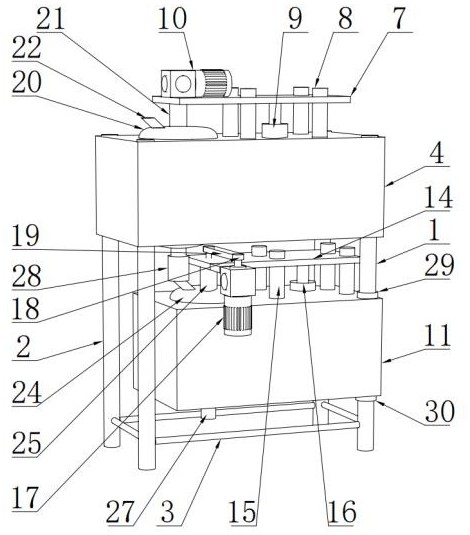

本发明公开了一种圆环抗原过滤装置及过滤方法，第一机箱的四个角分别与主立柱及三个辅立柱的顶端固定连接，第一机箱内部设置有第一筒体，第一筒体内部设置有第一过滤器，第一机箱上表面设置有第一升降平台，第一升降平台上表面设置有第一减速电机，第一减速电机的输出  全部
背景技术：
抗原中含有大量细胞碎片与杂质，用传统的纱布过滤效果不好，用商品化的滤芯 过滤容易堵塞滤芯，而且成本效高，因此，亟待一种改进的技术来解决现有技术中所存在的 这一问题。
技术实现要素：
本发明的目的在于提供一种圆环抗原过滤装置及过滤方法，先通过两种不同目数 过滤网，通过专用的结构制成特殊过滤装置，有效除去细胞碎片与杂质，再通过滤芯过滤， 获得澄清的抗原液，通过组合方法有效除去细胞碎片与杂质，又使滤芯不容易堵塞，增加滤 芯使用次数，降低生产成本，新型过滤装置滤网清洗方便，可重复使用，以解决上述背景技 术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种圆环抗原过滤装置，包括支架、 第一过滤机构及第二过滤机构； 所述支架包括主立柱及辅立柱，所述辅立柱有三个，所述主立柱及辅立柱之间通过横 梁相连； 所述第一过滤机构包括第一机箱、第一筒体、第一过滤器及第一升降平台，所述第一机 箱的四个角分别通过主立柱及三个辅立柱的支承于地面，所述第一机箱内部设置有第一筒 体，所述第一筒体内部设置有第一过滤器，所述第一机箱上表面通过若干个第一导向柱设 置有第一升降平台，所述第一升降平台由安装于所述第一机箱的第一气缸驱动升降；所述 第一升降平台上表面设置有第一减速电机，所述第一减速电机的输出轴与所述第一过滤器 相连，用于驱动所述第一过滤器旋转； 所述第二过滤机构包括第二机箱、第二筒体、第二过滤器及第二升降平台，所述第二机 箱的一个角与主立柱活动连接，所述第二机箱内部设置有第二筒体，所述第二筒体内部设 置有第二过滤器，所述第二机箱上表面通过若干个第二导向柱设置有第二升降平台，所述 第二升降平台由安装于所述第二机箱的第二气缸驱动升降；所述第二升降平台一侧设置有 第二减速电机，所述第二减速电机的输出轴上设置有第一带轮，所述第一带轮通过皮带与 第二过滤器相连，用于驱动所述第二过滤器旋转。 优选的，本发明提供的一种圆环抗原过滤装置，其中，所述第一筒体上端设置有第 一筒盖，所述第一筒盖上表面设置有第一连接管，所述第一连接管顶端与第一升降平台下 表面相连，通过第一升降台的上升和下降，实现第一筒盖的升降，从而便于对第一过滤器进 行取出清洗，所述第一筒盖上表面还设置有第一进料口，所述第一筒体的底端设置有第一 出料口，以便于进出料。 4 CN 111589215 A 说　明　书 2/5 页 优选的，本发明提供的一种圆环抗原过滤装置，其中，所述第二筒体上端设置有第 二筒盖，所述第二筒盖上表面设置有第二连接管，所述第二连接管顶端与第二升降平台下 表面相连，通过第二升降台的上升和下降，实现第二筒盖的升降，从而便于对第二过滤器进 行取出清洗，所述第二筒盖上表面还设置有第二进料口，所述第二进料口的上表面与第一 出料口的下表面位于同一轴芯线上，所述第一筒体的底端设置有第二出料口，所述第二筒 体上端的第二进料口与第一筒体下端的第一出料口通过连接软管相连，以便于进出料并且 实现和第一筒体的连接。 优选的，本发明提供的一种圆环抗原过滤装置，其中，所述第二机箱与和主立柱连 接的角所对称的另一个角开设有卡槽，所述第二机箱所开的卡槽与和主立柱对应的辅立柱 相互配合，以便当第二机箱工作时保证稳定性。 优选的，本发明提供的一种圆环抗原过滤装置，其中，所述主立柱上还设置有上卡 板及下卡板，所述上卡板与第二机箱上表面相接，所述下卡板与第二机箱下表面相接，以保 证第二机箱的位置，避免其脱落。 优选的，本发明提供的一种圆环抗原过滤装置，其中，所述第一过滤器包括第一主 轴、第一滤器架及第一滤网，所述第一主轴顶端通过联轴器与第一减速电机的输出轴相连， 所述第一主轴下端设置有第一滤器架，所述第一滤器架上安装有第一滤网，通过该结构实 现与第一减速电机的联动，实现旋转过滤，所述第一滤网的目数为80-120目，以进行初滤。 优选的，本发明提供的一种圆环抗原过滤装置，其中，所述第二过滤器包括第二主 轴、第二带轮、第二滤器架及第二滤网，所述第二主轴顶端设置有第二带轮，所述第二带轮 以皮带远离第一带轮一端相连，所述第二主轴下端设置有第二滤器架，所述第二滤器架上 安装有第二滤网，通过该结构实现与第二减速电机、皮带的联动，实现旋转过滤，所述第二 滤网的目数为130-500目，以进行二滤。 优选的，本发明提供的一种圆环抗原过滤装置的过滤方法，其中，包括以下步骤： 步骤一：将滤网包扎好，高压蒸汽灭菌121℃，30分钟； 步骤二：准备好待过滤的病毒液，如病毒液冷冻保存，需要提前解冻，如冷藏保存，只需 过滤当天拿出； 步骤三：安装滤器，将灭菌好的第一滤网安装到第一滤器架上，将灭菌好的第二滤网安 装到第二滤器架上； 步骤四：将待过滤的病毒液储罐出料口与第一筒体的第一进料口连接，将第一筒体的 第一出料口通过连接软管与第二筒体的第二进料口相连，再将第二筒体的第二出料口连接 到空的已灭菌的储罐上； 步骤五：打开过滤装置开关，让第一主轴和第二主轴通过第一减速电机和第二减速电 机的带动转动运行； 步骤六：打开病毒液储罐的进料口阀门，将病毒液通过洁净空气或蠕动泵加入第一筒 体和第二筒体中进行过滤； 步骤七：过滤完毕后关闭开关，待第一过滤器和第二过滤器停止转动后，拆下管道，将 抗原储存或进入下一道工序； 步骤八：拆下滤网清洗，通过第一气缸推顶第一升降平台上升，并带动第一筒盖上升， 取下第一过滤器进行清洗，转动第二机箱，使第二机箱绕主立柱转动，通过第二气缸推顶第 5 CN 111589215 A 说　明　书 3/5 页 二升降平台上升，并带动第二筒盖上升，取下第二过滤器进行清洗，待下次使用。 与现有技术相比，本发明的有益效果是： （1）本发明采用了第一机箱和第二机箱，并且第一机箱内部设置有第一筒体，第一筒体 内设置有第一过滤器，第一过滤器通过第一减速电机带动转动，第二机箱内部设置有第二 筒体，第二筒体内设置有第二过滤器，第二过滤器通过第二减速电机带动转动，通过两种不 同目数滤网，两级过滤，通过组合方法有效除去细胞碎片与杂质，又使过滤器不容易堵塞， 增加过滤器的使用次数，从而降低生产成本。 （2）第一机箱和第二机箱采用上下结构的安装形式，大大节省了占地空间，对空间 的使用要求大大降低。 （3）第一过滤器可通过第一升降平台进行抬升，第二过滤器可通过第二升降平台 进行抬升，而第二机箱可绕主立柱转动，保证上下结构的同时，还能实现第二升降平台的抬 升，使清洗更加方便，并且可重复使用。 附图说明 图1为本发明一种圆环抗原过滤装置的结构示意图； 图2为本发明一种圆环抗原过滤装置编撰状态结构示意图； 图3为图1中隐藏掉支架、第一机箱和第二机箱后的结构示意图； 图4为图3中隐藏掉第一筒体和第二筒体后的结构示意图； 图5为第一过滤器结构示意图； 图6为第二过滤器结构示意图。 图中：主立柱1、辅立柱2、横梁3、第一机箱4、第一筒体5、第一过滤器6、第一升降平 台7、第一导向柱8、第一气缸9、第一减速电机10、第二机箱11、第二筒体12、第二过滤器13、 第二升降平台14、第二导向柱15、第二气缸16、第二减速电机17、第一带轮18、皮带19、第一 筒盖20、第一连接管21、第一进料口22、第一出料口23、第二筒盖24、第二连接管25、第二进 料口26、第二出料口27、连接软管28、上卡板29、下卡板30、第一主轴61、第一滤器架62、第一 滤网63、第二主轴131、第二带轮132、第二滤器架133、第二滤网134。
