技术摘要：
本发明实施例公开了一种基于BIM技术的设计出图方法，其步骤包括：单元式幕墙平面施工图自动出图；单元式幕墙立面施工图自动出图；埋件建模及埋件辅助出图；基于BIM技术的单元式幕墙的板块自动分类；加工图辅助出图模型通过二维码技术扫描查看。本基于BIM技术的设计出图  全部
背景技术：
随着BIM建模培训的开展，越来越多的幕墙设计师初步具有了参与幕墙BIM设计的 能力。然而随着BIM技术的不断推广与发展，同样有着越来越多的项目对BIM技术的应用提 出了更高的要求。为了让BIM技术在幕墙设计中得到普及，除了简单的建模以外还需要探索 更多的应用场景与实施方案。 在当前幕墙设计中，绘图工作的繁杂与人力供给不足这一对一直都是最突出的矛 盾。BIM技术，其初衷在于将建筑的各项信息，在计算机中完整的模拟出来。如果能够从BIM 模型中找到合适的方法提取需要的信息，基于BIM模型辅助出图，则可以将BIM技术的应用 同传统的幕墙设计体系结合起来，有效的利用起BIM模型这个信息库，打造出一套更加高效 的出图体系。通过这样的思路，充分利用好BIM技术及BIM模型，挖掘其中暗藏的潜力，使其 服务于幕墙设计，以期达到提升设计质量与设计效率的目标。 现阶段幕墙设计成果的提交与封存主要还是以幕墙设计图纸为主。只有能够通过 BIM技术实现辅助图纸绘制，才能让BIM技术的应用切实的在幕墙设计中落实。而随着幕墙 设计工作越来越复杂，甲方对设计成果的要求越来越高，追求图纸绘制的质量和效率，与人 力成本和供应的矛盾越来越突出。所以，在图纸绘制上探索BIM技术的应用方式和方法，挖 掘BIM技术的潜力，在当前现状下则突出的显示了其必要性。
技术实现要素：

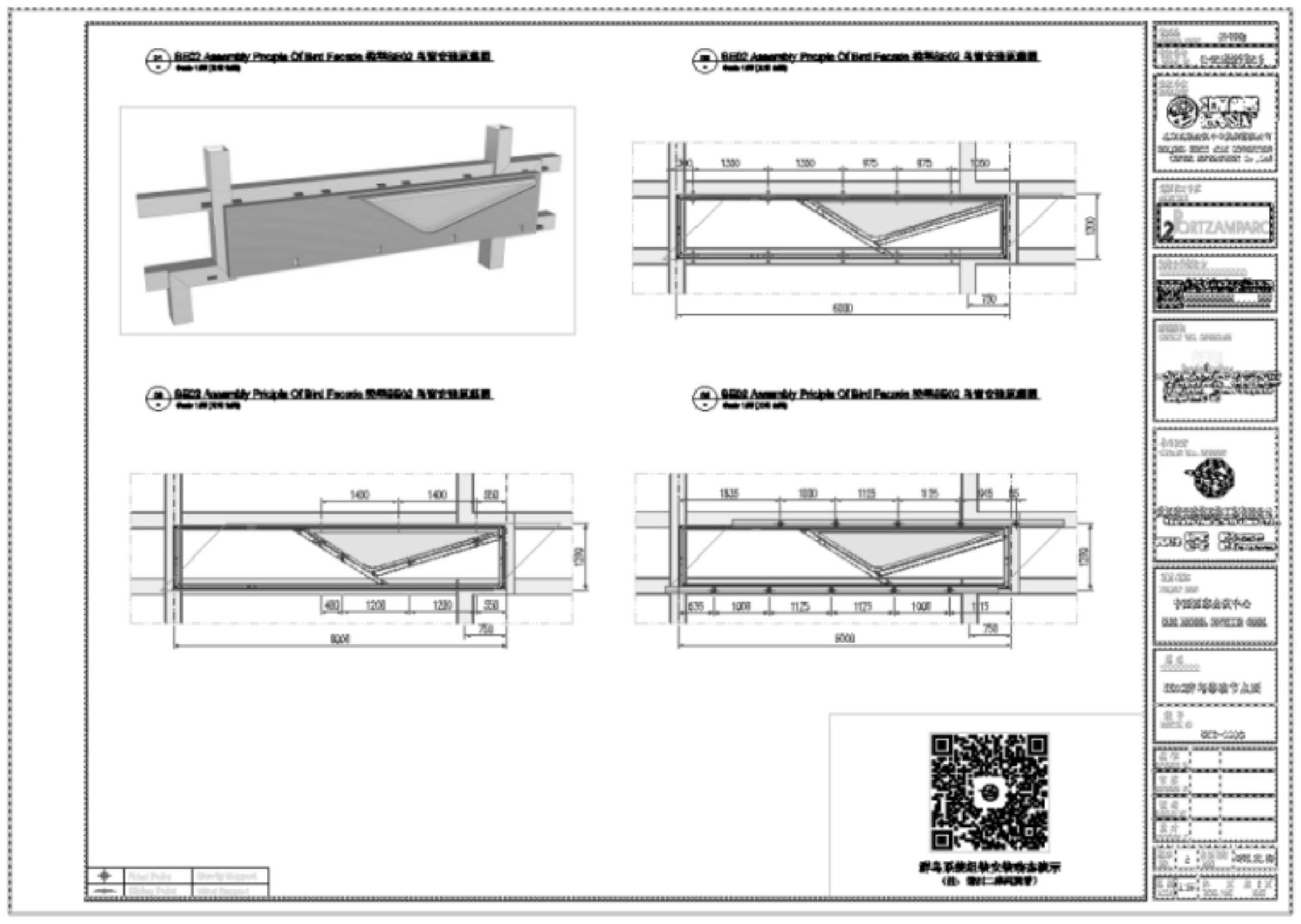

本发明实施例所要解决的技术问题在于，针对在当前幕墙设计中，绘图工作的繁 杂与人力供给不足的矛盾，提出了一种基于BIM技术的设计出图方法。 为了解决上述技术问题，本发明实施例提供了一种基于BIM技术的设计出图方法， 该基于BIM技术的设计出图方法包括： 步骤一：单元式幕墙平面施工图自动出图； 步骤二、单元式幕墙立面施工图自动出图； 步骤三、埋件建模及埋件辅助出图； 步骤四、基于BIM技术的单元式幕墙的板块自动分类； 步骤五、加工图辅助出图； 步骤六、模型通过二维码技术扫描查看。 其中，步骤一中出图要素包括：轴网、建筑平面轮廓、单元板块分格尺寸、必要的夹 角信息；所述出图要素在建模LOD200的设计深度上提取出来，基于Rhino平台以及其 Grasshopper插件，制定标准的单元幕墙平面施工图出图逻辑以及一系列基础插件，通过对 满足设计要求的表皮模型进行分析，利用开发的插件从中获取轴网信息、单元板块几何尺 寸信息、板块空间位置信息、板块类型信息，使用平面图出图插件，整合以上信息，将其转化 4 CN 111553964 A 说　明　书 2/6 页 成二维出图单元，最后根据需要人工添加其他必要平面施工图信息。 其中，一系列基础插件包括属性输入和输出模块，位置计算模块，定位模块，自动 标注模块；所述出图要素还包括主要型材的轮廓、单元板块类型；出图要素还包括主要型材 的轮廓、单元板块类型。 其中，步骤二中出图要素包括：轴网、建筑平面轮廓、单元板块分格尺寸、必要的夹 角信息；出图要素在建模LOD200的设计深度上提取出来，基于Rhino平台以及其 Grasshopper插件，制定标准的单元幕墙立面施工图出图逻辑以及一系列基础插件，通过对 满足设计要求的表皮模型进行分析，利用开发的插件从中获取板块的可视形态信息、板块 空间位置信息、板块类型信息、板块面材填充信息、板块开窗信息，使用立面施工图出图插 件，整合以上信息，将其转化成二维出图单元，最后根据需要人工添加其他必要立面施工图 信息。 其中，步骤二中一系列基础插件包括三类插件，第一类插件包括：添加层间信息插 件、添加开窗信息插件、添加面板信息插件、添加子面板分格信息插件、添加属性的面板插 件，所述第二类插件包括：计算建筑表皮平面几何关系插件，所述第三类插件包括：绘制填 充插件、绘制开窗插件、绘制梁柱插件、绘制轮廓插件。 其中，步骤三中，基于Rhino平台以及其Grasshopper插件，根据已有埋件点位及楼 板结构确定埋件的方向，从埋件类型库生成对应的埋件模型，再根据轴网与埋件点位关系 进行标注，通过这样流程即可完成埋件从生成模型到输出图纸的全过程；再将埋件类型库 标准化，直接从埋件类型库中选择埋件，再根据点位及轮廓线直接生成埋件模型，这样形成 了一套标准化的生成模型和出图的流程，实现了埋件模型的自动生成与埋件布置图的自动 出图。 其中，步骤四中通过单元板块物件的几何信息、位置信息以及其固有的属性信息， 利用Rhino平台的幕墙单元板块自动分类插件来寻找板块之间的异同之处，找到相同的板 块，确定板块的种类和数量。 其中，步骤五中利用CATIA软件的型材加工图批量生成程序自动计算输出投影视 图、剖切视图的功能，利用BIM模型将出图型材的二维图像直接提供给设计人员，设计人员 只需要根据需要选用相应的图像即可。 其中，步骤六中，通过在图纸中预制二维码，设计施工等各个环节的人员都可以通 过扫描二维码查看群鸟板块的组装安装动态演示。 实施本发明实施例，具有如下有益效果：本基于BIM技术的设计出图方法，能够有 效的辅助幕墙设计工作中的出图工作，提高了质量和效率，并且基于这些工作成果，还能进 一步的提供一些新思路新方法来传递幕墙设计及施工中的必要信息。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明提供的基于BIM技术的设计出图方法的步骤一所得平面图示例； 5 CN 111553964 A 说　明　书 3/6 页 图2为图1左下角的放大结构示意图； 图3为步骤二所得立面图示例； 图4为步骤三所得示意图； 图5为步骤四所得整个立体图示意图； 图6为图5的底部放大结构示意图； 图7为步骤五直接自动输出的加工图示意图； 图8为带二维码技术图纸。
