技术摘要：
本发明公开一种消防装置联控系统及方法。该联控系统包括：预混式泡沫消防组件、现混式泡沫消防组件、喷头和控制器；预混式泡沫消防组件包括：合成泡沫罐和驱动部，合成泡沫罐的出口与喷头的进口通过第一管道连通；现混式泡沫消防组件包括：水消防管网、水泵、泡沫原液  全部
背景技术：
特高压变电站\换流站多采用PWZ/SP合成型泡沫喷雾灭火设备(即预混泡沫)作为 火灾防控设备。为加强泡沫持续喷雾时间，在预混式泡沫消防设备的基础上引入现混式泡 沫消防设备，以便提升特高压变电站\换流站的消防能力。但是，现有技术的预混式泡沫消 防设备和现混式泡沫消防设备互相独立，导致两套设备不能实现自动联合控制，只能由作 业人员手动步进操作。在突发火情的情况下，作业人员手动步进操作灭火装置，大大浪费了 电网及设备事故的处理时间和初期有效灭火时间。
技术实现要素：

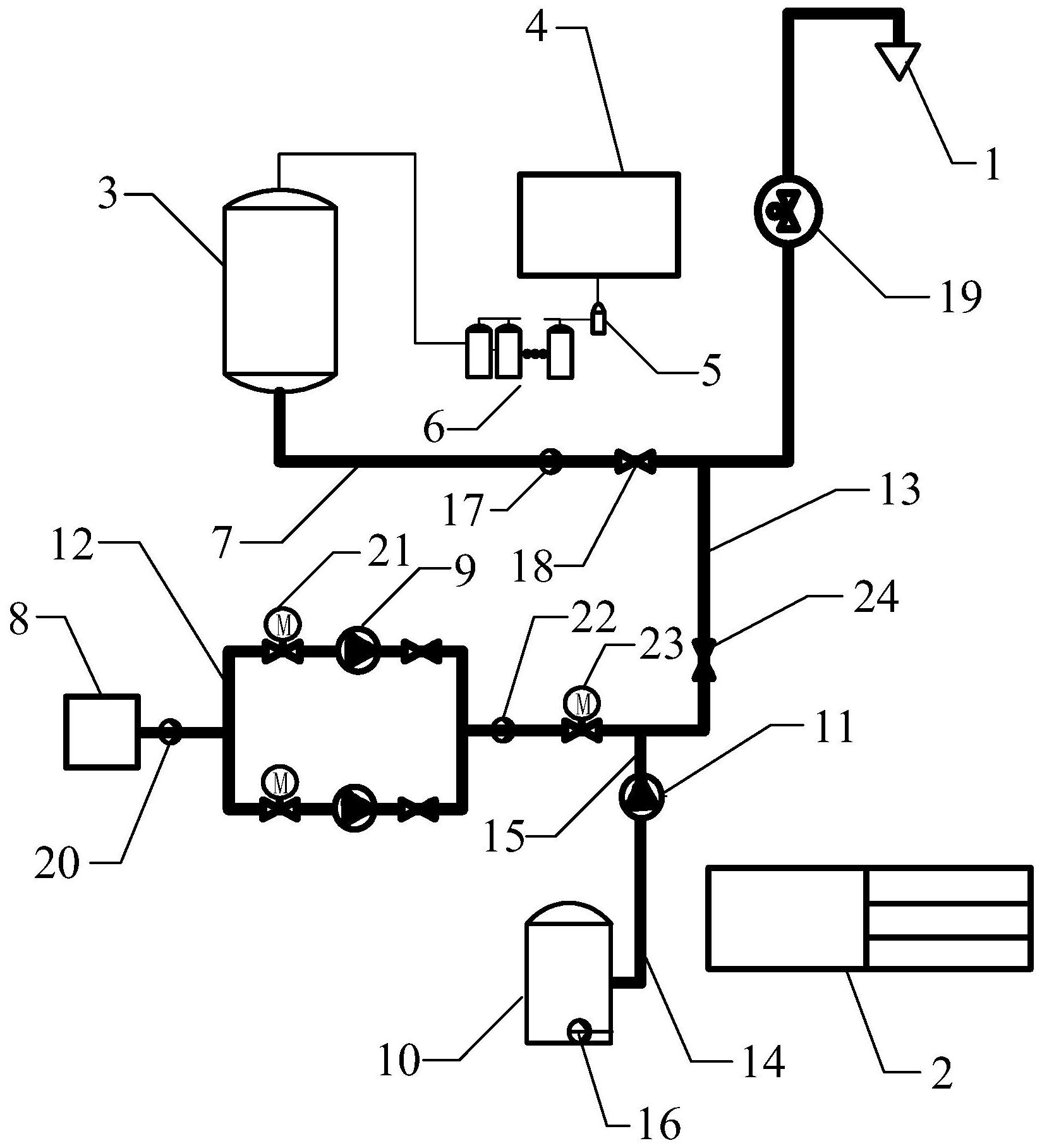

本发明实施例提供了一种消防装置联控系统及方法，以解决现有技术通过手动控 制预混式泡沫消防设备和现混式泡沫消防设备导致浪费有效灭火时间的问题。 第一方面，提供了一种消防装置联控系统，用于特高压变电站或换流站，所述消防 装置联控系统包括：预混式泡沫消防组件、现混式泡沫消防组件、喷头和控制器； 所述预混式泡沫消防组件包括：合成泡沫罐和用于驱动所述合成泡沫罐中的泡沫 喷出的驱动部，所述合成泡沫罐的出口与所述喷头的进口通过第一管道连通； 所述现混式泡沫消防组件包括：水消防管网、水泵、泡沫原液罐和泡沫泵，所述水 消防管网的出口与所述水泵的进口通过第二管道连通，所述水泵的出口与所述第一管道通 过第三管道连通，所述泡沫原液罐的出口与所述泡沫泵的入口通过第四管道连通，所述泡 沫泵的出口与所述第三管道通过第五管道连通，所述泡沫原液罐的底部设置有液位传感 器； 所述第一管道上按照流向依次设置有第一压力传感器、常开阀和分区阀，所述常 开阀位于所述第一管道与所述第三管道的连通口的上游，所述分区阀位于所述第一管道与 所述第三管道的连通口的下游；所述第二管道上按照流向依次设置有第二压力传感器和第 一电动阀；所述第三管道上按照流向依次设置有第三压力传感器、第二电动阀和常闭阀，所 述第二电动阀位于所述第三管道与所述第四管道的连通口的上游，所述常闭阀位于所述第 三管道与所述第四管道的连通口的下游； 所述控制器分别与所述驱动部、所述分区阀、所述水泵、所述泡沫泵、所述第一压 力传感器、所述第二压力传感器、所述第三压力传感器、所述第一电动阀、所述第二电动阀、 所述常开阀、所述常闭阀和所述液位传感器电连接。 第二方面，提供了一种消防装置联控方法，用于上述第一方面实施例所述的消防 装置联控系统，所述消防装置联控方法包括： 当监测到火情后，所述控制器依次开启所述驱动部和所述分区阀，将所述合成泡 4 CN 111589019 A 说　明　书 2/5 页 沫罐中的合成泡沫液体输送到所述喷头，以采用所述合成泡沫液体进行灭火； 若所述第一压力传感器检测的压力值不大于第一预设阈值，则所述控制器关闭所 述常开阀，且打开所述常闭阀； 若所述第二压力传感器检测的压力值不小于第二预设阈值，则所述控制器依次开 启所述第一电动阀和所述水泵，将所述水消防管网中的水输送到所述喷头，以采用所述水 进行灭火； 若所述第三压力传感器检测的压力值不小于第三预设阈值，则所述控制器开启所 述泡沫泵，将所述泡沫原液罐中的泡沫原液输送到所述喷头，以采用所述水和所述泡沫原 液的混合液进行灭火； 若所述液位传感器检测的所述泡沫原液罐中的液位低于第四预设阈值，则所述控 制器关闭所述泡沫泵，以采用所述水进行灭火。 这样，本发明实施例在预混式泡沫消防组件与现混式泡沫消防组件之间增加压力 传感器、阀门等组件以实现自动联动控制，可在预混式泡沫消防组件中预混的合成泡沫液 体喷洒完毕后，及时实现阀门切换，自动启动现混式泡沫消防组件，提高火灾处置速度，同 时也可以避免人工错漏带来的风险。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对本发明实施例的描述中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图 获得其他的附图。 图1是本发明实施例的消防装置联控系统的整体结构示意图； 图2是本发明实施例的消防装置联控系统的第一电池、第二电池和控制器的连接 结构示意图； 图3是本发明实施例的消防装置联控方法的流程图。
