技术摘要：
本发明公开了一种缝纫机的中压脚结构，包括中压脚、压脚杆、与缝纫机主轴连接的凸轮曲柄、与凸轮曲柄连接的传动曲柄轴、与压脚杆连接的连杆组。连杆组包括第一连杆，第一连杆的一端通过第二连杆与压脚杆活动连接，第一连杆的另一端与升降控制曲柄轴转动连接，在第一连  全部
背景技术：
专利号为201220078296 .5  的实用新型专利公开了一种缝纫机的中压脚驱动结 构，包括机头和连接有压脚的压脚杆，机头内设置有拉杆，所述拉杆的第一端部连接有驱动 机构，拉杆的第二端部与转动设置在机头内的提升杆相连接，提升杆的中部通过支撑轴与 机头转动配合；机头内设置有能转动的连杆座，提升杆的提升部与连杆座相连接；在连杆座 上设置有三角连接板，三角连接板通过压脚驱动杆与压脚杆相连接。该专利技术中，拉杆由 机头前端一直延伸至机头尾端，通过机头尾端的电机、驱动凸轮、间歇驱动杆、拉杆和提升 杆，控制中压脚的上升状态和下降状态，由于缝纫机头内部零件多、空间小，该驱动控制结 构存在结构复杂、不易安装维护的缺点。
技术实现要素：

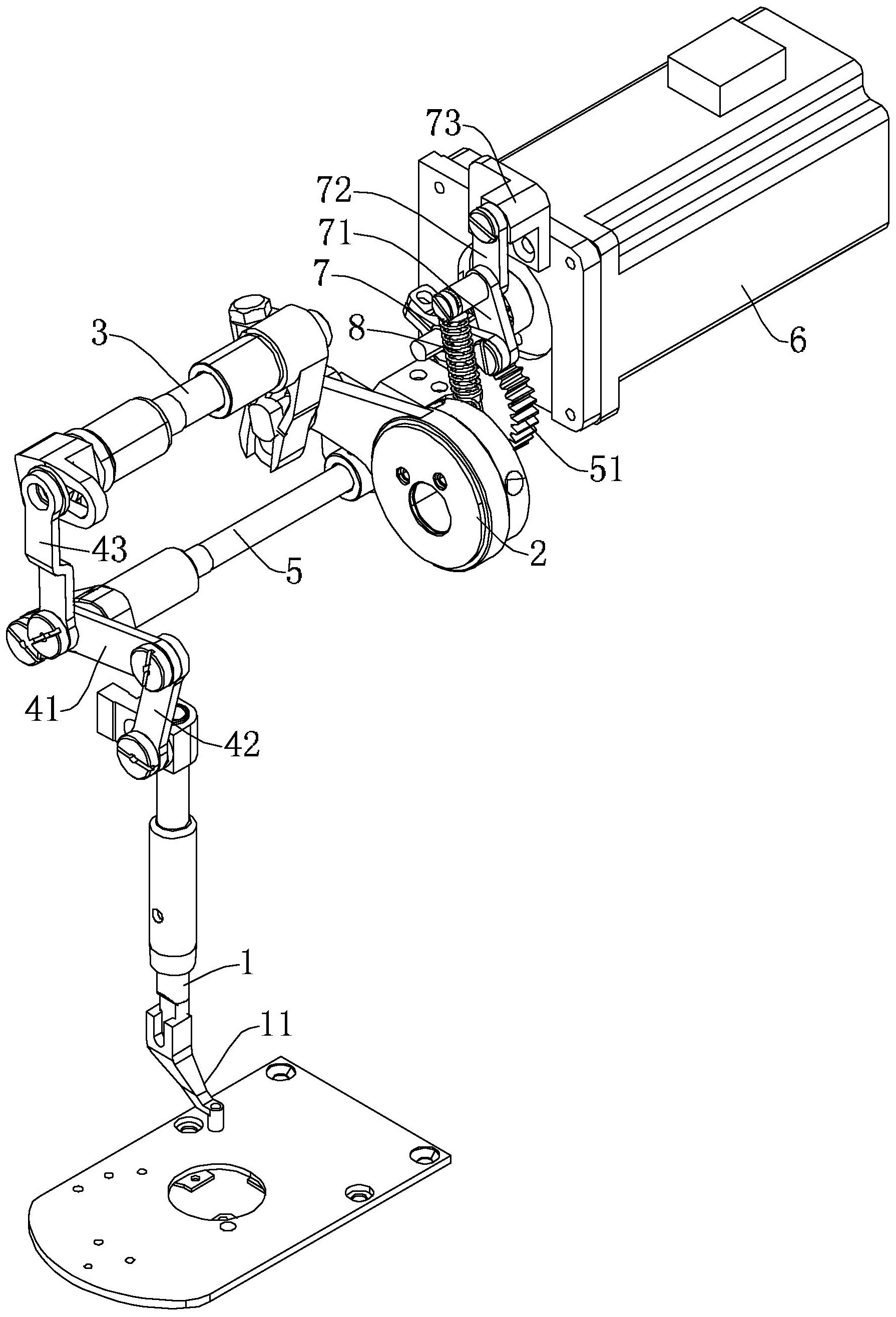

本发明所要解决的技术问题是针对上述现有技术现状，而提供一种缝纫机的中压 脚结构，改善传统中压脚控制电机安装在缝纫机头后部、结构复杂的缺陷，简化控制结构。 本发明解决上述技术问题所采用的技术方案为：一种缝纫机的中压脚结构，包括 中压脚、压脚杆、与缝纫机主轴连接的凸轮曲柄、与凸轮曲柄连接的传动曲柄轴、与压脚杆 连接的连杆组。连杆组包括第一连杆，第一连杆的一端通过第二连杆与压脚杆活动连接，第 一连杆的另一端与升降控制曲柄轴转动连接，在第一连杆的两端之间具有连接孔，连接孔 通过第三连杆与传动曲柄轴转动连接；缝纫机设有控制升降控制曲柄轴转动角度的电机。 为优化上述技术方案，本发明还包括以下改进的技术方案。 上述的传动曲柄轴包括第一直杆部、位于第一直杆部两端的第一曲柄部和第二曲 柄部；凸轮曲柄包括与缝纫机主轴连接的偏心凸轮、套设在偏心凸轮外部的套筒部、与套筒 部连接的第三曲柄部；第一曲柄部与第三连杆转动连接；第二曲柄部与第三曲柄部活动连 接。 上述的升降控制曲柄轴包括第二直杆部、位于第二直杆部一端的第四曲柄部、位 于第二直杆部另一端的传动齿轮；电机的动力输出轴安装有与传动齿轮啮合的动力齿轮。 上述的动力输出轴固定连接有复位曲柄，缝纫机设有向复位曲柄施加拉力以限制 动力输出轴停留角度的复位弹簧。复位曲柄和复位弹簧配合工作，可在电机断电后仍然将 压脚杆保持在上升状态，便于使用。 上述的复位曲柄包括与动力输出轴连接的紧圈部和第五曲柄部，第五曲柄部通过 第四连杆、第五连杆与第一固定座转动连接；复位弹簧的一端与第四连杆和第五连杆的连 接轴连接，另一端与第二固定座连接。 上述的升降控制曲柄轴固定连接有复位曲柄，缝纫机设有向复位曲柄施加拉力以 限位升降控制曲柄轴停留角度的复位弹簧。 3 CN 111593499 A 说　明　书 2/3 页 上述的升降控制曲柄轴的第二直杆部固定安装有扇形的感应片，缝纫机设有检测 感应片的传感器。 上述电机的转子连接有感应片，缝纫机设有检测感应片的传感器。 与现有技术相比，本发明的中压脚结构，通过电机控制升降控制曲柄轴转动角度， 实现压脚杆的上升和下降，电机和升降控制曲柄轴都可以安装在缝纫机头的前端，具有结 构紧凑，控制方便的优点。 附图说明 图1是本发明实施例待机状态的立体结构示意图。 图2是图1的正面视图。 图3是本发明实施例压脚下降状态的立体结构示意图。 图4是图3的正面视图。 图5是图1的组装分解示意图。
