技术摘要：
本发明提供了一种天通北斗卫星天线，包括射频组件、多工器和控制器，所述射频组件包括相控阵天线和收发部件，相控阵天线包括多个天通模块和多个北斗模块，天通模块和北斗模块分别与收发部件电连接，收发部件分别与多工器和控制器电连接，天通模块和北斗模块排列组成相  全部
背景技术：
卫星通信系统是指基于同步轨道卫星的卫星移动通信系统，具有通信能力强、机 动性能强、隐蔽性好、使用方便的特点，具有广泛的军用、民用应用背景。天通一号卫星移动 通信系统，是我国自主研制建设的卫星移动通信系统，也是我国空间信息基础设施的重要 组成部分。目前已经在中国全面覆盖，无任何盲点，不受地形等因素影响，可以自上而下实 现对海洋、山区和高原等无缝覆盖，同时天通工作频段信号传输损耗小，有利于终端设备的 小型化，便于携带，另外天通除了语音和短息功能外，还可以替代部分北斗短息功能，相比 北斗系统实时性会更高，可为宽敏感型应用，提供高质量的“准宽带”连接服务。而北斗系统 的主要功能是定位和短信传输，应急救援时无法实时数据传输和语音通信，远不满足救援 需求。 现有技术的通信天线主要有以下几种基本类型:反射面天线、介质透镜天线、阵列 天线等，其中天通天线主要是机械微带天线和全向天线为主。近些年来，随着国际形势不断 变化，并在地球空间环境日趋复杂的情况下，军事信息化对卫星通信的要求发生改变，对卫 星信道信息的质量与实时性的要求越来越高。而这些传统机械天线缺点逐渐暴露出来：响 应速度慢；整机高度较高；体积大；偏重等。因此，传统机械天线已经不能满足当前实际应用 的需求。 综上所述，需要提供一种天通北斗卫星天线，其能够克服现有技术的缺陷。
技术实现要素：

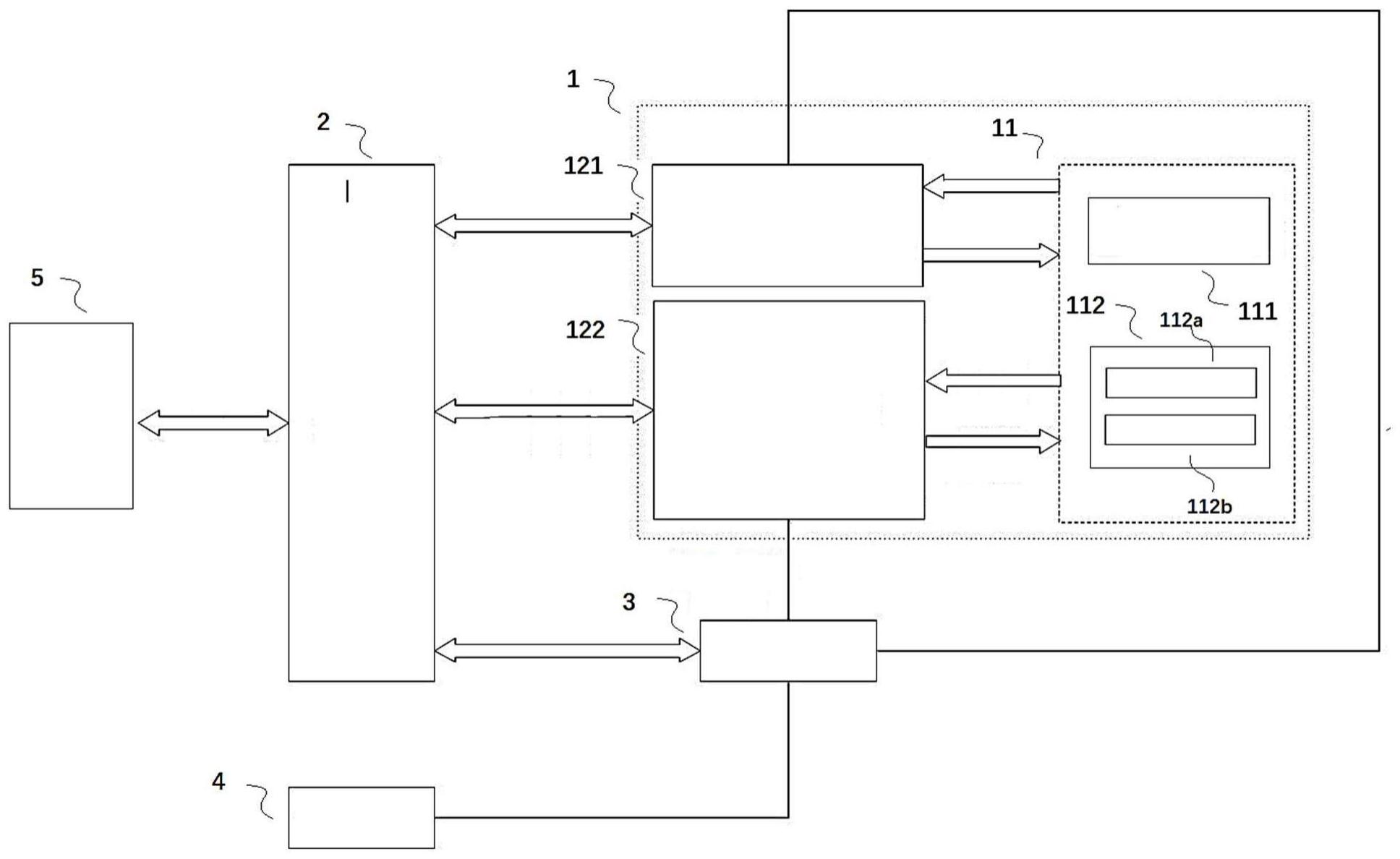

本发明旨在提供一种天通北斗卫星天线，其能够克服现有技术的缺陷。本发明的 发明目的通过以下技术方案得以实现。 本发明的一个实施方式提供了一种天通北斗卫星天线,其中所述天通北斗卫星天 线包括射频组件、多工器和控制器，所述射频组件包括相控阵天线和收发部件，相控阵天线 包括多个天通模块和多个北斗模块，天通模块和北斗模块分别与收发部件电连接，收发部 件分别与多工器和控制器电连接，天通模块和北斗模块排列组成相控阵天线的天线阵。 根据本发明的上述一个实施方式提供的天通北斗卫星天线，其中所述收发部件分 别通过天通模块和北斗模块收发来自通信卫星和北斗卫星的信号，收发部件分别对来自天 通模块和北斗模块的信号进行滤波、放大和变频处理，经过收发部件处理的信号经多工器 传输给控制器和调制解调器，控制器根据来自多工器的信号控制射频组件。 根据本发明的上述一个实施方式提供的天通北斗卫星天线，其中所述收发部件包 括卫星收发模块和北斗收发模块，卫星收发模块与天通模块电连接，北斗收发模块和北斗 模块电连接，卫星收发模块和北斗收发模块分别和多工器电连接。 根据本发明的上述一个实施方式提供的天通北斗卫星天线，其中所述北斗模块包 3 CN 111614370 A 说　明　书 2/3 页 括导航单元和/或短报文单元，导航单元和短报文单元分别和北斗收发模块电连接。 根据本发明的上述一个实施方式提供的天通北斗卫星天线，其中所述天通北斗卫 星天线还包括电源，电源与控制器电连接，电源为控制器供电并通过控制器分别为卫星收 发模块和北斗收发模块供电。 根据本发明的上述一个实施方式提供的天通北斗卫星天线，其中所述控制器根据 北斗模块的导航单元接收到的导航信号和/或使用惯性导航的方式控制射频组件指向通信 卫星所在的空域。 根据本发明的上述一个实施方式提供的天通北斗卫星天线，其中所述卫星收发模 块和北斗收发模块均具备滤波、信号放大和变频功能。 该天通北斗卫星天线的优点在于：使用了同时支持短信、语音、通信和导航的相控 阵天线体制，具有幅相控制精度高、数字波束形成灵活、零陷分辨率高的优点；实现了天线 小型化和通导一体化，轮廓低，可实现快速的波束扫描，响应速度快；可实现天线的波束赋 形，满足不同辐射方向图的设计要求；可空间定向和空域滤波，满足高跟踪精度、高定位精 度的要求。 附图说明 参照附图，本发明的公开内容将变得更易理解。本领域技术人员容易理解的是：这 些附图仅仅用于举例说明本发明的技术方案，而并非意在对本发明的保护范围构成限制。 图中： 图1示出了根据本发明一个实施方式的天通北斗卫星天线的框图。
