技术摘要：
本发明提供一种户外平原地理环境的测绘装置，涉及测绘装置技术领域，以解决现有在户外进行测绘时，地面的不平整，导致测量时的高度不好调整，测量的数据不准确，在户外测量有时会下雨，测量仪在雨水中测量，不仅损坏设备测量的数据也不准确的问题，包括设备板；所述设  全部
背景技术：
地理专业的学生在课堂实验或室外测绘中经常使用到测量标尺，测量标尺用优质 的木材或玻璃钢、铝合金等材料制成，其简便快捷，轻盈且方便携带，已得到广泛使用。 现有的测绘装置多如申请专利书CN201822052174.9中的一种便于移动的地理测 绘装置，它包括由伸缩调节杆(1)组成的三角架(2)，在三角架(2)上端安装有全站仪(3)，在 三角架(2)的底端设有固定尖头(4)，其特征在于：在三角架(2)的底部铰接有安装座(5)，在 安装座(5)下端安装有万向轮(6)，在安装座(5)上设有收纳固定尖头(4)用的凹槽(7)，所述 安装座(5)向固定尖头(4)方向旋转从而将固定尖头(4)收纳于凹槽(7)内，本发明便于在地 势比较平坦的位置进行移动。 基于上述专利的检索，以及结合现有技术中的设备发现，在户外进行测绘时，地面 的不平整，导致测量时的高度不好调整，测量的数据不准确，在户外测量有时会下雨，测量 仪在雨水中测量，不仅损坏设备测量的数据也不准确。 于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种户外平原地理环 境的测绘装置，以期达到更具有更加实用价值性的目的。
技术实现要素：

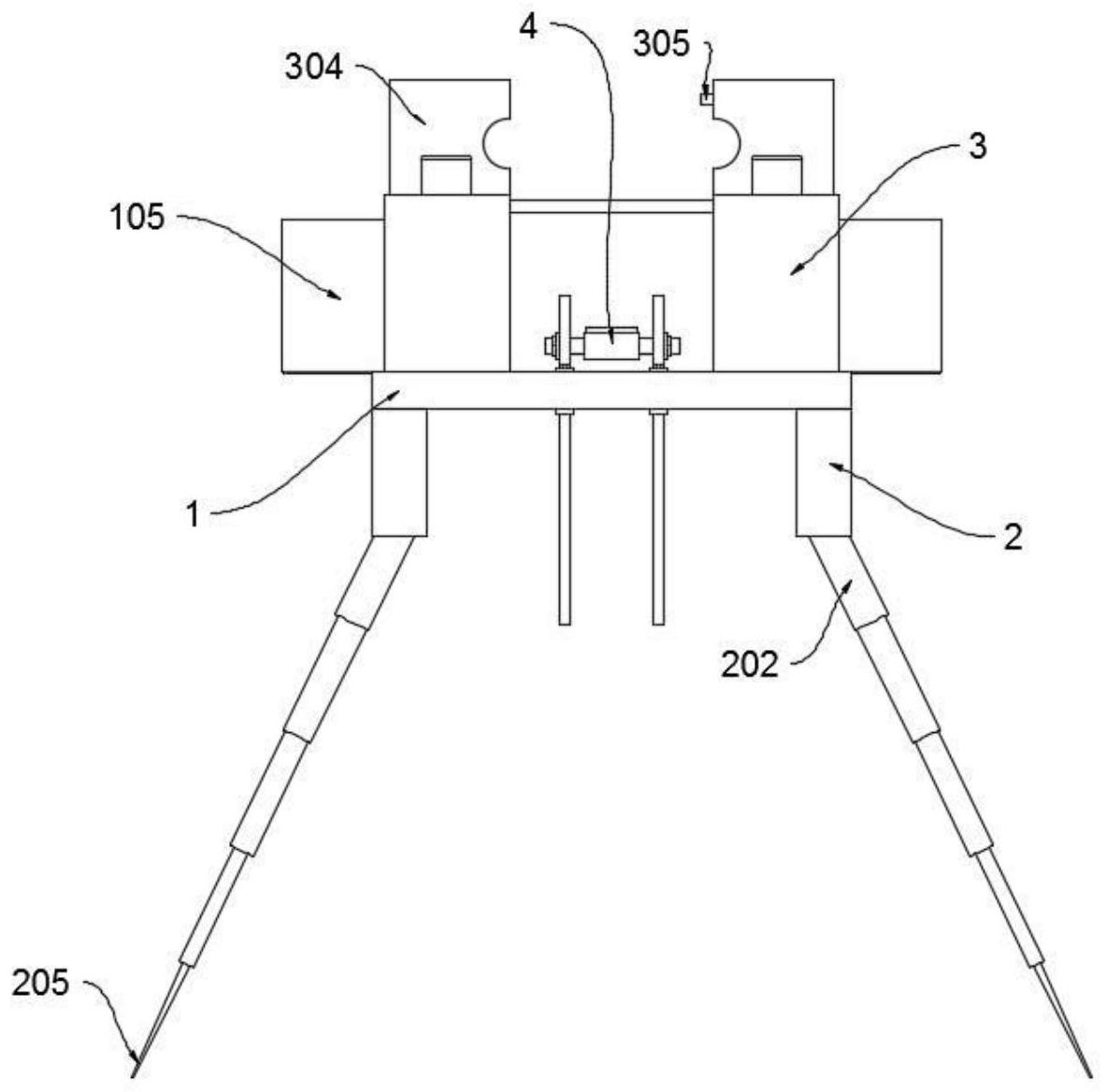

为了解决上述技术问题，本发明提供一种户外平原地理环境的测绘装置，以解决 现有在户外进行测绘时，地面的不平整，导致测量时的高度不好调整，测量的数据不准确， 在户外测量有时会下雨，测量仪在雨水中测量，不仅损坏设备测量的数据也不准确的问题。 本发明户外平原地理环境的测绘装置的目的与功效，由以下具体技术手段所达 成： 一种户外平原地理环境的测绘装置，包括设备板；所述设备板底部平面的左右两 端固定安装垂直向下的4根支撑柱；4根所述支撑柱中左端的两根和右端两根相互对称；所 述设备板顶部平面的前部左右两端滑动安装两个对称L状的移动墙；所述设备板顶部平面 的中部上端安装一个上下移动的矩形移动块。 进一步的，所述设备板包括横槽、固定墙、立槽、固定杆、遮雨板和矩形口，所述设 备板顶部平面的后部有一条横槽，所述设备板顶部平面的前部左右两端固定安装两个对称 的固定墙，两个所述固定墙后部的左右两端贯穿两个对称的立槽，所述固定墙顶部平面的 中部有两条前后相互平行的固定杆，两个所述立槽内滑动安装两个对称的遮雨板，所述设 备板顶部平面的中部上下贯穿一个矩形口。 进一步的，所述支撑柱包括横梁、伸缩柱、螺杆、横柱和钢针，左端两根所述支撑柱 前后两端的内侧中部固定安装一根矩形的横梁，右端两根所述支撑柱前后两端的内侧中部 3 CN 111551155 A 说　明　书 2/5 页 固定安装一根矩形的横梁，4根所述支撑柱底端各固定安装圆柱形的伸缩柱，所述伸缩柱上 下两端的内侧固定安装两个螺杆，左端两根所述伸缩柱前后两端的内侧安装横柱，所述右 端两根所述伸缩柱前后两端的内侧安装横柱，4根所述伸缩柱的低端各安装一根钢针。 进一步的，所述移动墙包括拉手、上槽、漏孔、移动板、短柱、浅孔、前视孔和锁紧螺 丝，两个所述移动墙顶部平面的中部各固定安装一个拉手，两块所述移动墙上端横板的底 部平面的中部有两条平行对称的上槽,两块所述移动墙顶部平面的后部上下贯穿两个对称 的漏孔，两个所述漏孔上端有两个对称的移动板，右端所述移动板左侧上端的中部固定安 装一个圆柱形的短柱，左端所述移动板右侧上端的中部固定安装一个圆形的浅孔，两块所 述移动板左右合并时的中部前后贯穿一个圆形的前视孔，两个所述移动墙上端横板的后端 中部固定安装两个对称的锁紧螺丝。 进一步的，所述移动块包括支座、滑动轴、铁片、锁环、滑动板、立板、滑槽、固定槽、 固定口和手轮，所述移动块顶部平面的中部固定安装一个圆形的支座，所述移动块左右两 端的中部贯穿一根圆柱形的滑动轴，所述滑动轴左右两端固定安装两个对称的环形铁片， 两个所述环形铁片的外侧紧贴两个对称的锁环，所述移动块左右两侧的中部固定安装4个 矩形的滑动板，所述滑动轴的左右两端安装两个上下移动的立板，两个所述立板左右两端 中部开设两个对称的滑槽，两个所述立板的左右两侧开设两个对称的固定槽，所述立板上 端的前后两端固定安装两个对称的固定口，所述固定口左右两侧的中部固定安装两个对称 的手轮。 与现有技术相比，本发明具有如下有益效果： 设备板顶部平面的前部左右两端固定安装两个对称的固定墙，两个固定墙后部的 左右两端贯穿两个对称的立槽，固定墙顶部平面的中部有两条前后相互平行的固定杆，两 个立槽内滑动安装两个对称的遮雨板，设备板顶部平面的中部上下贯穿一个矩形口，下雨 时测绘装置还在测量，左右拉动遮雨板挡住后侧的左右两端，4根支撑柱底端各固定安装圆 柱形的伸缩柱，4根伸缩柱的低端各安装一根钢针，当地表过高时，可以把中间的伸缩柱进 行调整，到合适的高度用螺杆固定住，准备测量时，把钢针插在地面上固定好，然后把需要 的高度利用伸缩柱调整好，两个移动墙顶部平面的中部各固定安装一个拉手，两块移动墙 上端横板的底部平面的中部有两条平行对称的上槽,两块移动墙顶部平面的后部上下贯穿 两个对称的漏孔，两个漏孔上端有两个对称的移动板，右端移动板左侧上端的中部固定安 装一个圆柱形的短柱，左端移动板右侧上端的中部固定安装一个圆形的浅孔，两块移动板 左右合并时的中部前后贯穿一个圆形的前视孔，两个移动墙上端横板的后端中部固定安装 两个对称的锁紧螺丝，下雨时在测量过程中，转动锁紧螺丝把移动板放下，再次拧紧锁紧螺 丝，可以握住拉手向内紧靠，把短柱插进浅孔中，这时测量仪的周边全部封住，周边封住后 中间出现一个圆形的前视孔，测量仪可以通过前视孔继续进行测量，这时不仅挡住雨水对 设备的损害，还能继续进行测量，不仅节省时间还提高了工作的效率，移动块左右两端的中 部贯穿一根圆柱形的滑动轴，两个环形铁片的外侧紧贴两个对称的锁环，移动块左右两侧 的中部固定安装4个矩形的滑动板，，两个立板的左右两侧开设两个对称的固定槽，准备进 行测量时，根据高度的不同，利用滑动板在固定槽内上下滑动，调整到合适的高度，再次拧 紧锁环固定住，就可以进行测量。 本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本 4 CN 111551155 A 说　明　书 3/5 页 发明的研究和实践而为本领域的技术人员所理解。 附图说明 图1是本发明的前方结构示意图。 图2是本发明的左前上方结构示意图。 图3是本发明的拆解右后上方结构示意图。 图4是本发明的图3中A放大结构示意图。 图中，部件名称与附图编号的对应关系为： 1、设备板；101、横槽；102、固定墙；103、立槽；104、固定杆；105、遮雨板；106、矩形 口；2、支撑柱；201、横梁；202、伸缩柱；203、螺杆；204、横柱；205、钢针；3、移动墙；301、拉手； 302、上槽；303、漏孔；304、移动板；305、短柱；306、浅孔；307、前视孔；308、锁紧螺丝；4、移动 块；401、支座；402、滑动轴；403、铁片；404、锁环；405、滑动板；406、立板；407、滑槽；408、固 定槽；409、固定口；410、手轮。
