技术摘要：
一种频谱分析装置及方法，该装置包括频谱仪和与频谱仪电连接的测试探头，测试探头设有滤波电路，滤波电路用于阻隔直流信号而通过预设频段的交流信号，测试探头用于与电气元件接触，电气元件上的电流被测试探头探测，并经滤波电路滤波，直流信号被滤波电路阻隔，预设频  全部
背景技术：
目前的频谱分析装置，需要在频谱仪和测试探头之间设置宽带放大器，利用宽带 放大器内部电路隔离保护频谱仪，宽带放大器需要外接电源使用，结构复杂，宽带放大器价 格昂贵。
技术实现要素：

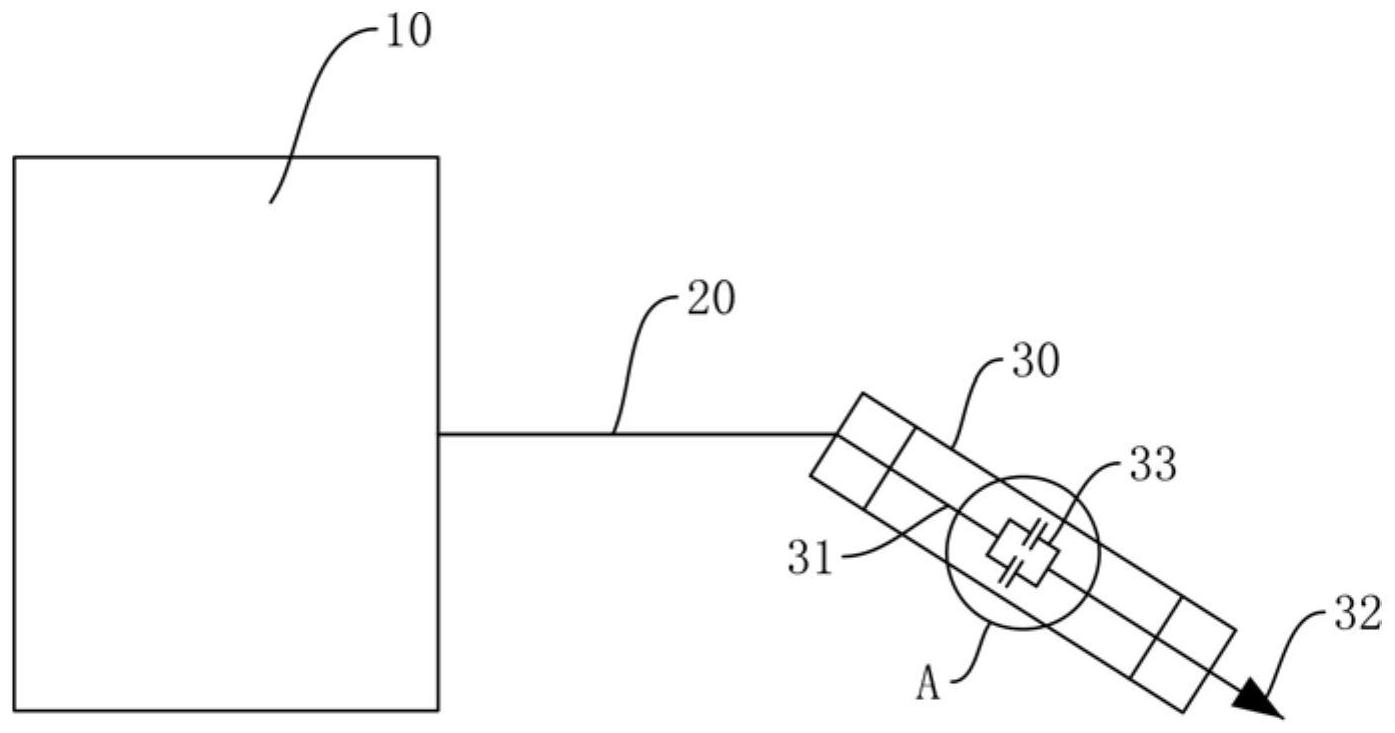

本发明的目的是提供一种频谱分析装置和频谱分析方法，不需要设置宽带放大 器，结构简单，成本低。 为实现本发明的目的，本发明提供了如下的技术方案： 第一方面，本发明实施例提供一种频谱分析装置，包括频谱仪和与所述频谱仪电 连接的测试探头，所述测试探头设有滤波电路，所述滤波电路用于阻隔直流信号而通过预 设频段的交流信号，所述测试探头用于与电气元件接触，所述电气元件上的电流被所述测 试探头探测，并经所述滤波电路滤波，直流信号被所述滤波电路阻隔，预设频段的交流信号 通过所述滤波电路而传输至所述频谱仪，所述频谱仪用于分析交流信号的频谱结构。 一种实施例中，所述测试探头设有第一电路，所述第一电路的一端与所述频谱仪 电连接，所述第一电路的另一端用于与所述电气元件接触，所述滤波电路串联在所述第一 电路上。 一种实施例中，所述滤波电路包括并联的第一电容和第二电容，所述第一电容和 所述第二电容的电容量不同，所述第一电容和所述第二电容串联在所述第一电路上。 一种实施例中，所述第一电容的电容量为100PF/1000V，所述第二电容的电容量为 100nF/1000V。 一种实施例中，所述频谱分析装置还包括同轴线，所述同轴线连接所述频谱仪和 所述测试探头。 第二方面，本发明实施例提供一种频谱分析方法，包括： 提供频谱仪和测试探头； 将所述频谱仪和所述测试探头电连接，并在所述测试探头内设滤波电路； 将所述测试探头与电气元件接触，所述电气元件的电流被所述测试探头探测； 所述滤波电路阻隔所述电气元件的直流信号，所述滤波电路通过所述电气元件的 预设频段的交流信号； 所述电气元件的预设频段的交流信号传输至所述频谱仪，所述频谱仪对所述交流 信号的频谱结构进行分析。 一种实施例中，在所述测试探头内设第一电路，所述第一电路的一端与所述频谱 仪电连接，所述第一电路的另一端用于与所述电气元件接触，将所述滤波电路串联在所述 3 CN 111610365 A 说　明　书 2/4 页 第一电路上。 一种实施例中，设置所述滤波电路包括并联的第一电容和第二电容，且所述第一 电容和所述第二电容具有不同电容量，将所述第一电容和所述第二电容串联在所述第一电 路上。 一种实施例中，所述第一电容的电容量为100PF/1000V，所述第二电容的电容量为 100nF/1000V。 一种实施例中，还包括：使用同轴线连接所述频谱仪和所述测试探头。 通过在测试探头内设滤波电路，滤波电路能隔离直流信号，并通过预设频段的交 流信号，该滤波电路起到了隔离保护频谱仪的作用，且无需设置宽带放大器，结构简单，且 成本低。 附图说明 为了更清楚地说明本发明实施方式或现有技术中的技术方案，下面将对实施方式 或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅 是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下， 还可以根据这些附图获得其他的附图。 图1是常规的频谱分析装置的结构示意图； 图2是一种实施例的频谱分析装置的结构示意图； 图3是图2的A处的局部放大结构示意图。
