技术摘要：
本发明提供一种用于模块化建筑的墙体水平连接器，包括底板、连接件、双孔连接板、螺杆支架和螺杆，所述底板预焊到墙体受力柱上，且所述底板上设有安装通孔，所述安装通孔处预焊有所述连接件，所述连接件的一端凸出于所述底板的表面且穿过所述双孔连接板，所述连接件上  全部
背景技术：
模块化建筑是一种组装化技术，它用事先预制好的模块构件，比如墙体，组装成各 种房屋。模块构件在工厂中预制，便于组织工业化生产，模块化建筑具有施工速度快、抗震 性能好、使用面积大、建筑自重轻、施工简便、组装灵活、用工用料省、模块构件可以设计等 特点，因此在城市建设中具有很好的应用价值。但是在市场上墙体连接方式大致分为两种， 一种是传统的钢筋混凝土浇筑方式，其缺点在于钢筋混凝土是一次性浇筑，其施工时间长、 养护时间久，且返修检测的工作难度较大，另一种是将构件批量浇筑再拼装焊接，但是焊接 的应力不能很好的施放，且焊接质量不好保证，也存在返修检测工作难度较大的缺点。因 此，急需一种能够解决现有问题的用于模块化建筑的墙体水平连接器。
技术实现要素：

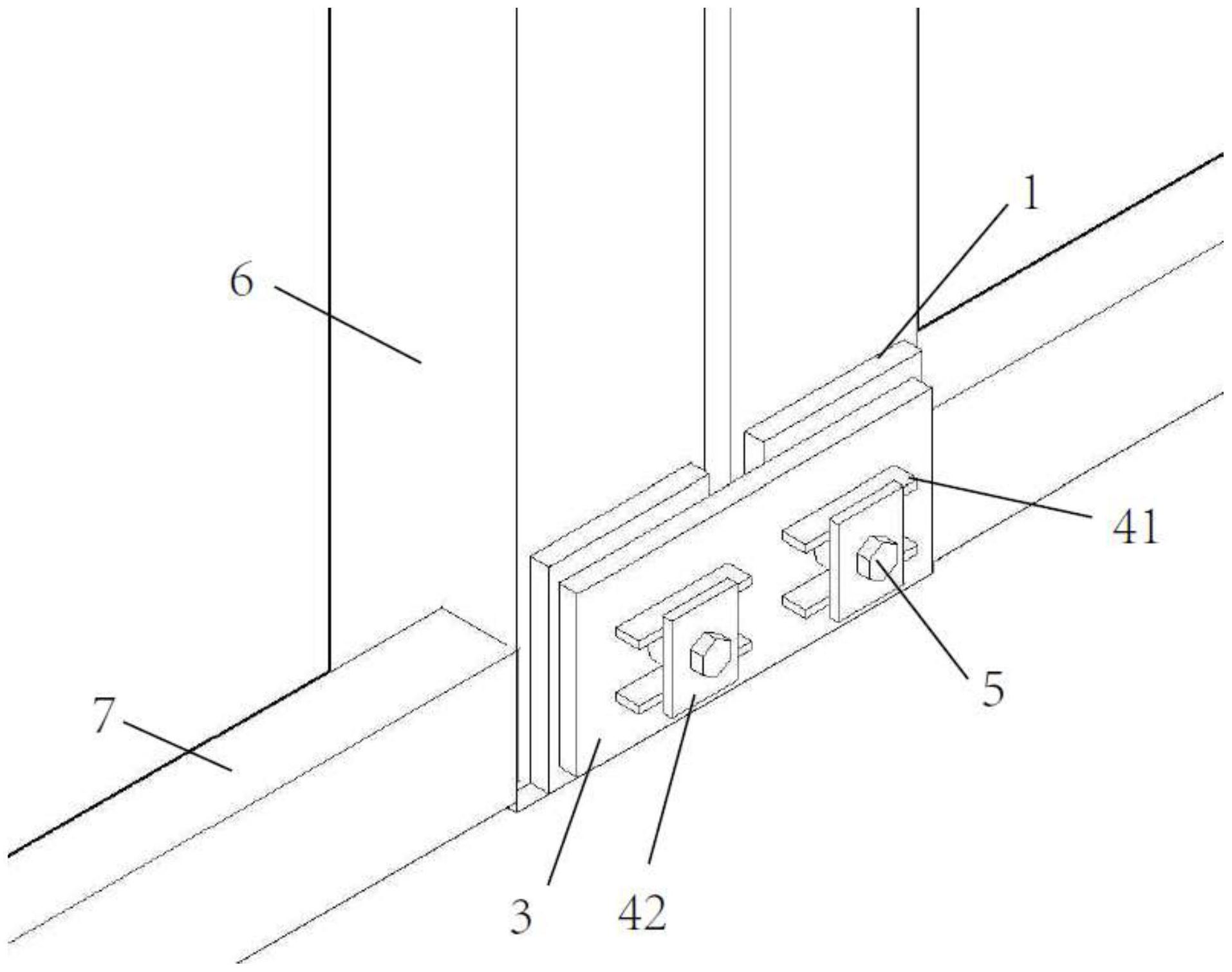

本发明的目的是针对现有技术的不足，提供一种用于模块化建筑的墙体水平连接 器。 本发明提供了如下的技术方案： 一种用于模块化建筑的墙体水平连接器，包括底板、连接件、双孔连接板、螺杆支 架和螺杆，所述底板预焊到墙体受力柱上，且所述底板上设有安装通孔，所述安装通孔处预 焊有所述连接件，所述连接件的一端凸出于所述底板的表面且穿过所述双孔连接板，所述 连接件上设有螺纹通孔，两个相邻的所述墙体受力柱之间通过双孔连接板进行连接，所述 双孔连接板焊接到所述底板上，且所述双孔连接板上设有供所述连接件穿过的连接件通 孔，所述双孔连接板的外侧焊接有两个所述螺杆支架，每个所述螺杆支架处安装有螺杆，所 述螺杆螺纹连接在所述连接件的所述螺纹通孔处。 优选的，所述螺纹支架包括一个挡板和两个平行设置的支架板，两个所述支架板 位于所述连接件通孔的两侧。 优选的，所述螺杆靠外的一端处安装有所述挡板，安装好所述螺杆后，所述挡板靠 内的一侧与所述支架板紧密贴合。 优选的，所述连接件呈圆柱状。 优选的，所述双孔连接板靠近所述底板的一侧设有圆台孔，所述圆台孔与所述连 接件通孔相通。 优选的，其中一个墙体受力柱的所述底板和所述双孔连接板之间还设有垫板。 优选的，相邻的两个墙体受力柱可以安装一套或者两套墙体水平连接器，两套墙 体水平连接器安装在所述墙体受力柱的两侧。 本发明的有益效果是： 本发明提供一种能够快速连接的模块化建筑的墙体水平连接器，该水平连接器具 3 CN 111608294 A 说　明　书 2/3 页 有结构简单、成本低、性能优良等优点，在使用过程中，先将连接件和底板预焊到墙体受力 柱上，然后在现场安装过程中，在相邻的两个墙体受力柱的底板上焊接双孔连接板，根据需 要判断是否需要在双孔连接板和底板之间设有垫板，再在双孔连接板的连接件通孔的两侧 焊接支架板，最后螺纹连接安装有挡板后的螺杆，相邻的两个墙体受力柱可以安装一套或 者两套墙体水平连接器，该水平连接器起到模块间连接作用，连接方式简单易于操作,减少 了现场焊接过程中由于天气等因素导致的对焊接质量影响，施工效率高，适于工业化生产。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1是本发明实施例1的安装立体结构示意图； 图2是本发明实施例1的俯视结构示意图； 图3是本发明实施例1的底板、连接件与双孔连接板的安装示意图； 图4是本发明实施例2的底板、连接件与双孔连接板的安装示意图； 图5是本发明实施例3的底板、连接件与双孔连接板的安装示意图。 图中标记为：1、底板；11、安装通孔；2、连接件；21、螺纹通孔；3、双孔连接板；31、连 接件通孔；32、圆台孔；4、螺杆支架；41、支架板；42、挡板；5、螺杆；6、墙体受力柱；7、墙体槽 钢；8、垫板。
