技术摘要：
本发明公开的一种具有二次燃烧功能的垃圾焚烧炉，包括焚烧炉，所述焚烧炉内设有焚烧腔，所述焚烧腔左侧连通设有开口向左的投料口，所述投料口前后壁对称且连通设有对开门腔，所述对开门腔内能前后滑动的设有双开门，所述投料口上侧设有门控装置，所述门控装置能控制前  全部
背景技术：
在我们日常生活中，会产生大量的垃圾，而这些垃圾大多采用焚烧处理，焚烧炉是 用于焚烧垃圾主要设备，焚烧炉在焚烧过程中会产生垃圾残留，这部分垃圾得不到充分燃 烧，或不易燃烧，工人们将其收集起来集中进行二次燃烧，处理较为麻烦，并且需要多个设 备进行处理，处理成本较高。本发明阐明的一种能解决上述问题的装置。
技术实现要素：

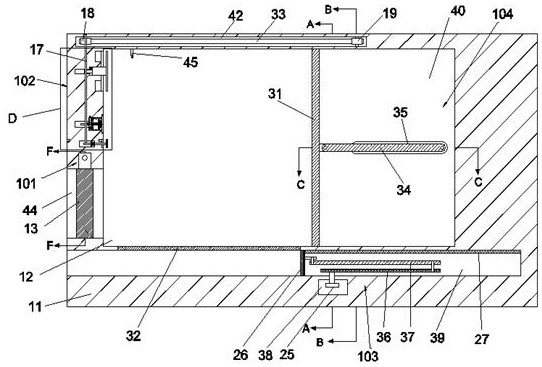

技术问题：普通焚烧炉燃烧不充分，残余垃圾影响焚烧效果，使其他垃圾得不到燃 烧，导致恶性循环。 为解决上述问题，本例设计了一种具有二次燃烧功能的垃圾焚烧炉，包括焚烧炉， 所述焚烧炉内设有焚烧腔，所述焚烧腔左侧连通设有开口向左的投料口，所述投料口前后 壁对称且连通设有对开门腔，所述对开门腔内能前后滑动的设有双开门，所述投料口上侧 设有门控装置，所述门控装置能控制前后两侧所述对开门相互远离或靠近，进而控制所述 投料口的开闭，所述焚烧腔左壁且位于所述投料口上方连通设有进气门腔，所述进气门腔 左壁连通设有开口向左的进气管道，所述进气门腔左壁内能左右滑动的设有进气门杆，所 述进气门杆右端固定设有能将所述进气门腔密封的进气门，所述进气门腔上侧设有连通于 所述焚烧腔左壁的汽油喷嘴门腔，所述汽油喷嘴门腔前后壁之间上下两端对称且转动连接 有汽油喷嘴门，所述汽油喷嘴门腔左壁连通设有汽油喷嘴腔，所述汽油喷嘴腔内能左右滑 动的设有支撑板，所述支撑板内左右贯穿设有汽油喷嘴杆，所述汽油喷嘴杆右端固定设有 汽油喷嘴，所述汽油喷嘴杆内设有连通于汽油喷嘴的汽油管道，所述汽油喷嘴杆上端面左 端与所述汽油喷嘴腔上壁之间固定连接有汽油软管，所述汽油喷嘴腔上壁连通设有与所述 汽油软管上端相连通的汽油软管口，所述焚烧腔左壁上端连通设有排气门腔，所述排气门 腔左壁连通设有开口向左的排气管，所述排气门腔左壁内能左右滑动的设有排气门杆，所 述排气门杆右端固定设有能将所述排气门腔密封的排气门，所述进气门腔与所述汽油喷嘴 腔与所述排气门腔左侧共同设有凸轮装置，所述凸轮装置能控制所述进气门与所述排气门 同步左右移动以及所述汽油喷嘴的左右移动，当控制所述进气门与所述排气门左移并分别 将所述进气门腔与所述排气门腔封闭的同时，控制所述汽油喷嘴右移至所述焚烧腔内，所 述焚烧腔下侧设有开口向左的推料腔，所述焚烧腔下壁与所述推料腔上壁之间固定设有过 滤网，所述推料腔内左右滑动设有位于所述过滤网右侧的第一推板，所述第一推板右端面 上端固定设有能将所述过滤网下侧封闭的隔离板，所述第一推板右侧设有控制所述第一推 板左右移动的第一曲柄连杆装置，所述焚烧腔内能左右滑动的设有第二推板，所述第二推 板右侧设有控制所述第二推板左右移动的第二曲柄连杆装置，所述第二曲柄连杆装置后侧 以及所述推料腔后侧设有控制装置齿轮传动装置，所述齿轮传动装置动力连接于所述凸轮 4 CN 111550805 A 说　明　书 2/6 页 装置与所述第一曲柄连杆装置以及所述第二曲柄连杆装置。 可优选地，所述门控装置包括设于所述投料口上壁的螺杆腔，所述对开门上端固 定设有能在所述螺杆腔内前后滑动的螺杆套筒，所述螺杆腔前后壁之间转动连接有螺杆， 所述螺杆分前后螺纹相反的两段并分别与前后两侧所述螺杆套筒内螺纹连接，所述螺杆腔 后壁内固定设有第一电机，所述螺杆后端动力连接于所述第一电机前端。 可优选地，所述凸轮装置包括设于所述进气门腔左侧的第一凸轮腔，所述进气门 杆左端延伸至所述第一凸轮腔内固定设有挡板，所述第一凸轮腔上壁转动连接有凸轮轴， 所述凸轮轴下端固定设有与所述挡板左端面相抵的第一凸轮，所述汽油喷嘴腔左壁连通设 有第二凸轮腔所述凸轮轴向上延伸至所述第二凸轮腔内且所述凸轮轴外圆面固定设有第 二凸轮，所述第二凸轮右端与所述汽油喷嘴杆左端面相抵，所述进气门腔左壁内连通设有 排气杆腔，所述进气门杆能左右滑动的设于所述排气杆腔内，所述排气杆腔左侧连通设有 第三凸轮腔，所述凸轮轴向上延伸至所述第三凸轮腔内并固定设有与所述进气门杆左端面 相抵的第三凸轮。 可优选地，所述挡板右端与所述第一凸轮腔右壁之间固定连接有第一弹簧，所述 支撑板左端与所述汽油喷嘴腔左壁之间固定连接有第二弹簧，所述支撑板右端面上下两端 分别与上下两侧所述汽油喷嘴门左端面之间固定连接有汽油喷嘴门弹簧，所述进气门杆左 端与所述进气杆腔左壁之间固定连接有第三弹簧。 可优选地，所述第一曲柄连杆装置包括转动连接于所述推料腔下壁的第一曲柄， 所述第一曲柄上端面右端转动连接有第一连杆，所述第一连杆左端铰链连接于所述第一推 板右端面。 可优选地，所述第二曲柄连杆装置包括连通设于所述焚烧腔右壁的第二曲柄连杆 腔，所述第二曲柄连杆腔后壁转动连接有第二曲柄，所述第二曲柄前端面右端转动连接有 第二连杆，所述第二连杆左端铰链连接于所述第二推板右端面。 可优选地，所述齿轮传动装置包括设于所述推料腔后侧的齿轮腔，所述齿轮腔上 壁转动连接有四分之一齿轮，所述四分之一齿轮左侧能啮合的设有转动连接于所述齿轮腔 下壁的第一直齿轮，所述齿轮腔右侧能啮合的设有转动连接于所述齿轮腔上壁的第二直齿 轮，所述齿轮腔上侧且正对所述第二直齿轮上方设有位于所述第二曲柄后侧的锥齿轮腔， 所述锥齿轮腔下壁转动连接有与所述第二直齿轮轴心固定连接的第一锥齿轮，所述锥齿轮 腔前壁转动连接有与所述第一锥齿轮啮合的第二锥齿轮，所述第二锥齿轮与所述第二曲柄 轴心固定连接。 可优选地，所述齿轮腔下侧设有位于所述推料腔下方的第一皮带轮腔，所述第一 皮带轮腔上壁后端转动连接有与所述第一直齿轮轴心固定连接的第二皮带轮，所述皮带轮 腔上壁前端转动连接有与所述第一曲柄轴心固定连接的第二皮带轮，所述第二皮带轮与所 述第二皮带轮之间绕设有第一皮带。 可优选的，所述齿轮腔上壁内且正对所述四分之一齿轮上方固定设有第二电机， 所述四分之一齿轮动力连接于所述第二电机下端。 可优选地，所述焚烧腔上侧设有第二皮带轮腔，所述凸轮轴上端延伸至所述第二 皮带轮腔内固定设有第三皮带轮，所述第二电机上端且于所述第二皮带轮腔内动力连接有 第四皮带轮，所述第四皮带轮与所述第三皮带轮之间绕设有第二皮带，所述焚烧腔上壁固 5 CN 111550805 A 说　明　书 3/6 页 定设有火花塞。 本发明的有益效果是：本发明通过将焚烧炉内第一次燃烧后残留的垃圾通过压燃 的方式进行二次燃烧，然后在二次燃烧前对燃烧腔进行充分密封的同时将第一次燃烧产生 的灰尘推出，并且在燃烧腔内注入汽油，通过巧妙的结构设计，通过一个电机同步控制排气 门腔与汽油喷嘴腔以及进气门腔的开闭，并且同步控制对过滤网底部的密封工作，使用极 其便捷。 附图说明 为了易于说明，本发明由下述的具体实施例及附图作以详细描述。 图1为本发明的一种具有二次燃烧功能的垃圾焚烧炉的整体结构示意图； 图2为图1的“A-A”方向的结构示意图； 图3为图1的“B-B”方向的结构示意图； 图4为图1的“C-C”方向的结构示意图； 图5为图1的“D”的结构放大示意图； 图6为图2的“E-E”方向的结构示意图； 图7为图1的“F-F”方向的结构示意图； 图8为本发明中“第三凸轮”在初始状态下的俯视结构示意图； 图9为本发明中“第二凸轮”在初始状态下的俯视结构示意图； 图10为本发明中“第一凸轮”在初始状态下的俯视结构示意图。
