技术摘要：
本发明公开了一种矫直机接轴夹紧装置，涉及矫直机加工设备技术领域。包括底板，底板的上表面通过固定螺栓螺纹连接有第一橡胶垫，第一橡胶垫的上表面固定连接有箱体，箱体内腔的底部固定连接有第一液压缸，第一液压缸的输出端通过第一连接杆固定连接有下夹板，箱体内壁  全部
背景技术：
矫直机是对金属型材、棒材、管材、线材等进行矫直的设备。矫直机通过矫直辊对 棒材等进行挤压使其改变直线度。一般有两排矫直辊，数量不等。也有两辊矫直机，依靠两 辊(中间内凹，双曲线辊)的角度变化对不同直径的材料进行矫直。主要类型有压力矫直机、 平衡滚矫直机、鞋滚矫直机、旋转反弯矫直机等等。 现有的矫直机接轴夹紧装置在使用的过程中，在需要对矫直机接轴进行夹紧时不 方便对夹紧装置进行调节以及调节、夹紧效果一般，为此，我们提出了一种矫直机接轴夹紧 装置来解决上述问题。
技术实现要素：

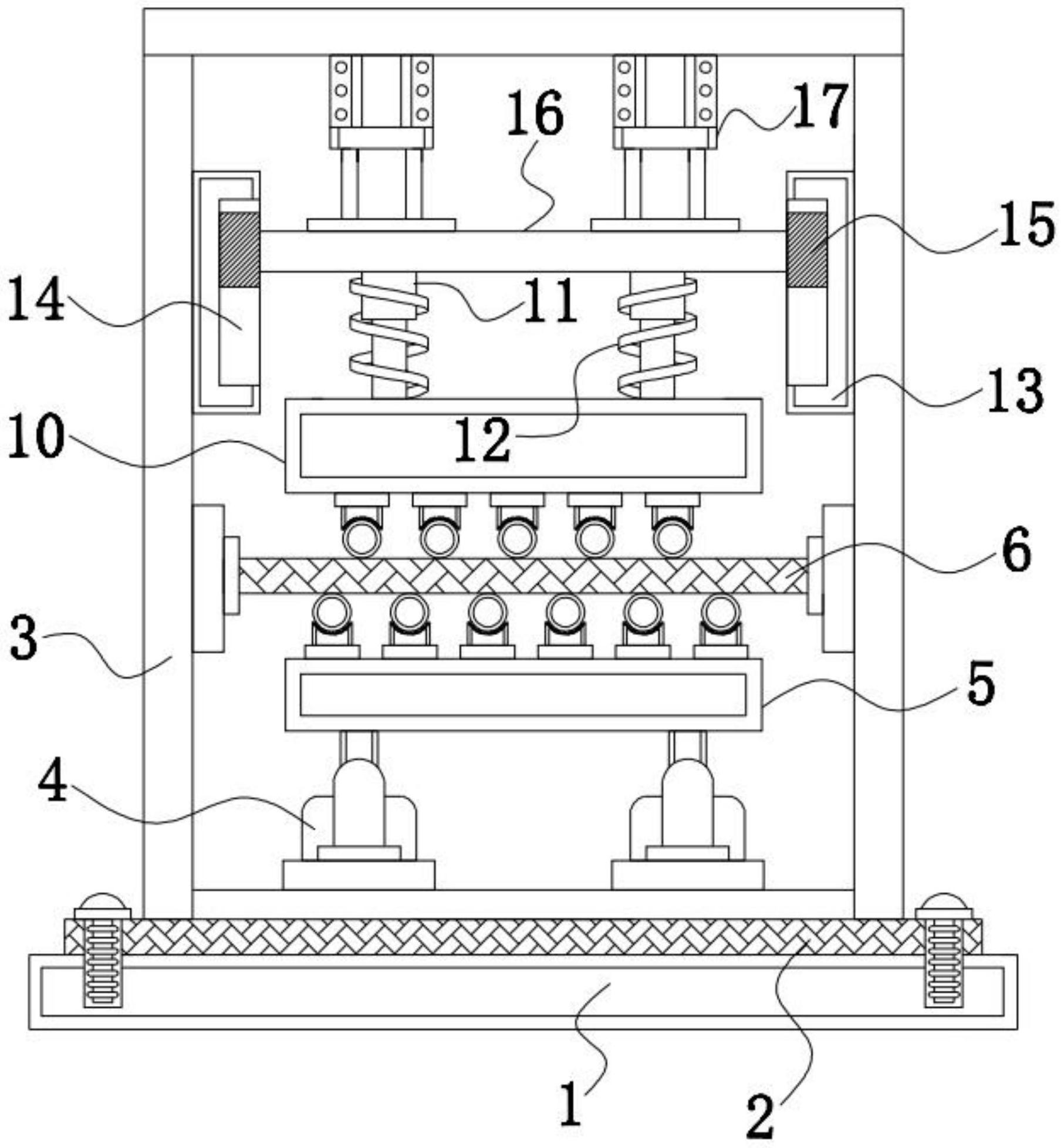

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种矫直机接轴夹紧装置，具备便于在对矫 直机接轴夹紧装置进行调节、夹紧效果好以及操作方便等优点，解决了现有的夹紧装置使 用效果一般的问题。 (二)技术方案 为实现上述便于在对矫直机接轴夹紧装置进行调节、夹紧效果好以及操作方便的 目的，本发明提供如下技术方案：一种矫直机接轴夹紧装置，包括底板，所述底板的上表面 通过固定螺栓螺纹连接有第一橡胶垫，所述第一橡胶垫的上表面固定连接有箱体，所述箱 体内腔的底部固定连接有第一液压缸，所述第一液压缸的输出端通过第一连接杆固定连接 有下夹板，所述箱体内壁的两侧均固定连接有固定板，两个所述固定板的内部均开设有滑 轨，所述滑轨的内部滑动连接有滑块，所述滑块的一侧固定连接有固定杆，所述箱体内腔的 顶部固定连接有第二液压缸，所述第二液压缸的输出端通过第二连接杆固定连接有固定 杆，所述固定杆的下表面固定连接有套筒，所述套筒的底端固定连接有上夹板，所述箱体内 壁的两侧位于固定板的正下方设置有安装块，所述安装块的数量为两个，两个所述安装块 之间设置有中间梁，所述上夹板和下夹板靠近中间梁的一侧均固定连接有夹座，所述夹座 的表面通过第二橡胶垫设置有接轴体。 进一步优化本技术方案，所述套筒的数量为两个，两个所述套筒的表面均设置有 缓冲弹簧。 进一步优化本技术方案，所述套筒内腔的顶部固定连接有伸缩弹簧，所述伸缩弹 簧远离套筒的一端固定连接有滑动块，所述滑动块活动连接在套筒的内部，所述滑动块的 下表面固定连接有伸缩杆。 进一步优化本技术方案，所述上夹板和下夹板的规格一致。 进一步优化本技术方案，所述上夹板靠近中间梁一侧的接轴体的数量少于位于所 3 CN 111545600 A 说　明　书 2/3 页 述下夹板靠近中间梁一侧的接轴体的数量。 (三)有益效果 与现有技术相比，本发明提供了一种矫直机接轴夹紧装置，具备以下有益效果： 1、该矫直机接轴夹紧装置，通过设置第一液压缸、第二液压缸、上夹板和下夹板， 便于在需要对矫直机接轴进行夹紧时方便调节，同时夹座和第二橡胶垫的设置，进一步提 高了该矫直机接轴夹紧装置的使用效果，操作方便。 2、该矫直机接轴夹紧装置，通过设置套筒，在伸缩弹簧、滑动块和伸缩杆的共同作 用下，便于在对矫直机接轴进行夹紧时，起到调节和缓冲的效果，从而保证了该矫直机接轴 夹紧装置良好的夹紧效果。 附图说明 图1为本发明结构示意图； 图2为本发明接轴体结构示意图； 图3为本发明套筒结构示意图。 图中：1、底板；2、第一橡胶垫；3、箱体；4、第一液压缸；5、下夹板；6、中间梁；61、安 装块；7、接轴体；8、夹座；9、第二橡胶垫；10、上夹板；11、套筒；12、缓冲弹簧；13、固定板；14、 滑轨；15、滑块；16、固定杆；17、第二液压缸；18、伸缩弹簧；19、滑动块；20、伸缩杆。
