技术摘要：
提出了一种寻呼移动中继下终端的方法，包括以下步骤：核心网节点获取RN中继节点的新的位置信息；UE接入的MME从所述核心网节点获取所述RN的位置信息，确定寻呼UE的寻呼范围，所述UE接入的MME在所述寻呼范围内对所述UE发起寻呼。本发明实施例另一方面还提出了一种网络侧  全部
背景技术：
图1为现有支持RN(Relay  Node，中继或中继节点)的LTE结构示意图，如图1所示， 在LTE系统的无线接入网络中，无线资源管理实体包括eNB宏基站101和RN102，RN102通过另 外一个宏基站DeNB103接入到核心网络。其中，eNB101之间通过X2接口相连，每个eNB分别通 过S1接口与核心网中的MME(Mobility  Management  Entity，移动管理实体)和S-GW (Serving  Gateway，服务网关)104相连；RN102通过Un接口接入DeNB103。eNB103提供了 RN102和其他eNB之间的X2代理(proxy)功能。DeNB103提供了RN102和MME/S-GW104之间的S1 代理功能。S1和X2的代理功能包括在RN102和eNB101、RN102和MME104之间传输UE专用的X2 和S1信令，以及在RN102和S-GW104之间的传输功能。 现有的支持中继的S1接口控制平面协议栈如图2所示。在RN和它的DeNB之间有一 个S1接口，在DeNB和MME池中的每个MME之间有一个S1接口。DeNB处理和转发所有在RN和MME 之间UE专用的S1信令。DeNB对UE专用S1消息的处理包括修改S1应用协议UE标识S1- APUEIDs、传输层地址和GTP  TEIDs并保留消息的其它部分不变。 现有的中继是用于固定位置的，不支持在不同小区之间的移动性。现在运营商面 临的问题是在高速移动的火车上，例如250-350公里移动的火车上，现有的中继所提供的服 务质量无法满足运营商的需求，例如高噪声，高的穿透损耗，严重的多普勒频率偏移，低的 切换成功率等。所以运营商提出了移动中继的研究课题。移动中继就是要解决上述现有中 继存在的问题，提高在高速火车上所能提供服务的质量，更好的满足用户的需求。 在移动的过程中，中继从一个DeNB切换到另外一个DeNB，现有技术所存在的问题 是： RN为RN下UE服务的位置区是TA’。RN随着列车在DeNB间移动时，其接入的UE伴随RN 一起移动。由于TA’不会变更，这极大节省了UETAU的过程，但UE因此也不会在伴随RN移动时 发起TAU到UE接入的MME(简称为MME-UE)去更新UE的位置，因此MME-UE并不知道UE确切的位 置。在RN系统架构中，如图2所示，所有关于RN的控制和承载都终结于DeNB协议栈的IP层，即 空闲UE所接入的MME-UE无法根据RN的地址直接找到RN，无法确定RN接入的DeNB。当需要寻 呼空闲UE时，由于MME-UE既不知道UE当前确切的位置，也不知道UE接入的RN所在的位置，只 能向RN沿线能够经过的所有DeNB发送寻呼请求，由于现有的铁路路线跨越多个地市，省份， 沿线回程网上的DeNB极多，全部都寻呼是极大的寻呼资源浪费，因为UE接入的RN只能同时 接入一个DeNB下，所有发往其他DeNB所触发的对UE的寻呼都是资源浪费。 4 CN 111586669 A 说　明　书 2/11 页 因此，需要提出有效的技术方案，解决上述技术问题。
技术实现要素：

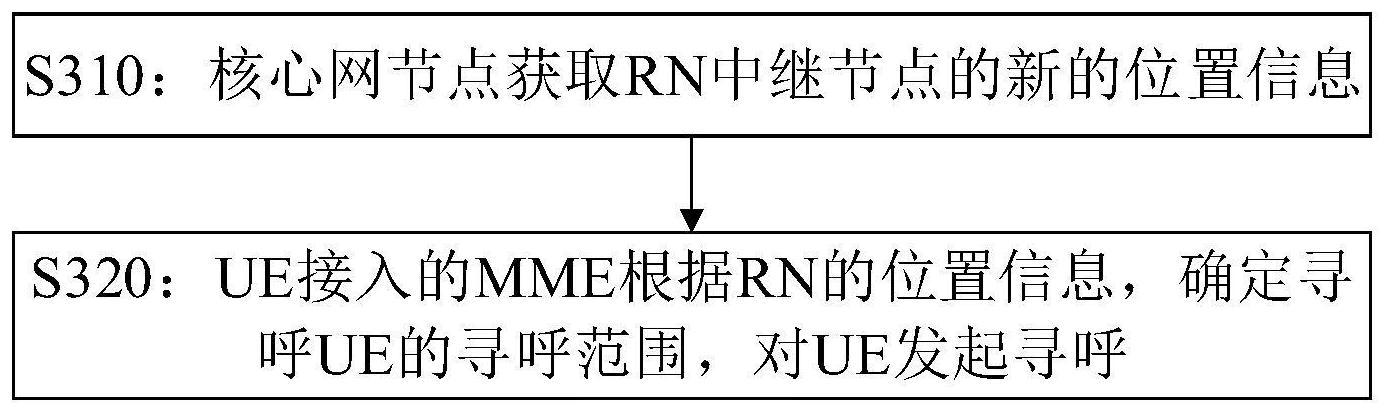

本发明的目的旨在至少解决上述技术缺陷之一，特别通过获取终端接入的RN的位 置信息，在MME发起寻呼时，能有效定位到终端的所在位置。 本发明实施例一方面提出了一种寻呼移动中继下终端的方法，包括以下步骤： 核心网节点获取RN中继节点的新的位置信息； UE接入的MME从所述核心网节点获取所述RN的位置信息，确定寻呼UE的寻呼范围， 所述UE接入的MME在所述寻呼范围内对所述UE发起寻呼。 本发明实施例另一方面还提出了一种网络侧设备，包括接收模块、运算模块和发 送模块； 所述接收模块，用于获取RN中继节点的新的位置信息； 所述运算模块，用于根据获取所述RN的位置信息，确定寻呼UE的寻呼范围； 所述发送模块，用于所述UE接入的MME在所述寻呼范围内对所述UE发起寻呼。 本发明提出的上述方案，可以缩小寻呼的范围，避免空口资源的浪费，保证RN下空 闲的UE也能快速定向寻呼，同时保证寻呼后的UE能正常接入业务。本发明提出的上述方案， 对现有系统的改动很小，不会影响系统的兼容性，而且实现简单、高效。 本发明附加的方面和优点将在下面的描述中部分给出，这些将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明上述的和/或附加的方面和优点从下面结合附图对实施例的描述中将变得 明显和容易理解，其中： 图1为现有支持中继(RN)的LTE结构示意图； 图2为现有支持RN的S1接口控制平面协议栈； 图3为本发明实施例寻呼移动中继下终端的方法流程图； 图4为本发明优化寻呼移动中继下UE的应用场景一的工作流程图； 图5为本发明优化寻呼移动中继下UE的应用场景二的工作流程图； 图6为本发明优化寻呼移动中继下UE的应用场景三的工作流程图； 图7A为本发明优化寻呼移动中继下UE的应用场景一的示例一的工作流程图； 图7B为本发明优化寻呼移动中继下UE的应用场景一的示例二的工作流程图； 图7C为本发明优化寻呼移动中继下UE的应用场景一的示例三的工作流程图； 图7D为本发明优化寻呼移动中继下UE的应用场景一的示例四的工作流程图； 图8A为本发明优化寻呼移动中继下UE的应用场景二的示例一工作流程图； 图8B为本发明优化寻呼移动中继下UE的应用场景二的示例二工作流程图； 图8C为本发明优化寻呼移动中继下UE的应用场景二的示例三工作流程图； 图8D为本发明优化寻呼移动中继下UE的应用场景二的示例四工作流程图； 图9为本发明优化寻呼移动中继下UE的应用场景三的示例一工作流程图； 图10为本发明实施例网络侧设备的结构示意图。 5 CN 111586669 A 说　明　书 3/11 页
