技术摘要：
一种旋转电机，能够提高定子的冷却性能。旋转电机(1)包括：轴(20)；转子(30)，转子(30)固定于轴(20)；定子(40)，定子(40)设置于转子(30)的径向外侧而将转子(30)的外周覆盖；圆筒状的保持框架(50)，保持框架(50)设置于定子(40)的径向外侧而将定子(40)的外周覆盖，并且对  全部
背景技术：
目前，已知一种旋转电机，在将发热体即定子芯部以及由绕线构成的定子的外侧 覆盖的马达壳体内，沿马达壳体的周向设置有环状的流路，通过使冷却水在流路流动而对 定子进行冷却(例如参照专利文献1)。 现有技术文献 专利文献 专利文献1：日本特开2008-109817号公报
技术实现要素：

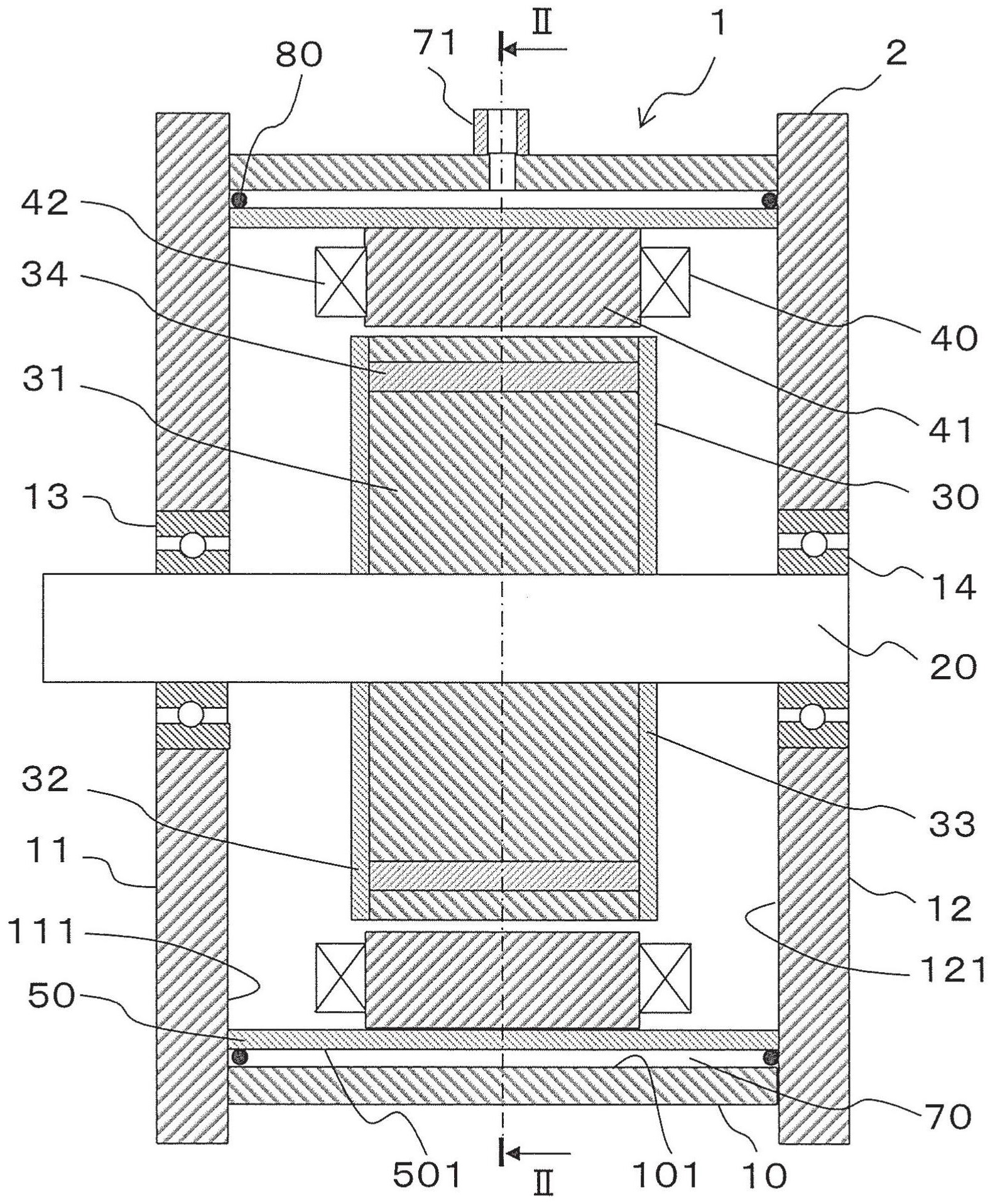

发明所要解决的技术问题 在上述现有的旋转电机中，由于轴向上的流路的宽度比定子的轴向的宽度小，因 此，定子的轴向的两端部分未得到充分冷却，存在对定子进行冷却的效率较差这一技术问 题。 本发明是为了解决上述技术问题而形成的，其目的在于获得一种能够提高对定子 进行冷却的效率的旋转电机。 解决技术问题所采用的技术方案 本发明的旋转电机包括：轴；转子，转子固定于轴；定子，定子设置于转子的径向外 侧而将转子的外周覆盖；圆筒状的保持框架，保持框架设置于定子的径向外侧而将定子的 外周覆盖，并且对定子进行保持；圆筒状的外壳，外壳设置于保持框架的径向外侧而将保持 框架的外周覆盖；以及一对支架，一对支架将保持框架和外壳的轴向的两端部覆盖，在一对 支架之间且在保持框架与外壳之间形成有供制冷剂流动的流路，流路的轴向的宽度比定子 的轴向的宽度大。 发明效果 根据本发明的旋转电机，能够对定子进行充分冷却直到该定子的轴向的两端部 分。因此，能够实现对定子进行冷却的效率的提高。 附图说明 图1是本发明实施方式一的旋转电机的沿轴向的剖视图。 图2是沿图1的Ⅱ-Ⅱ线的剖视图。 图3是表示实施方式一的旋转电机的变形例的图。 图4是本发明实施方式二的旋转电机的沿轴向的剖视图。图5是表示实施方式二的旋转 电机的变形例的图。 图6是表示本发明实施方式三的旋转电机的保持框架的立体图。 3 CN 111600419 A 说　明　书 2/7 页 图7是表示本发明实施方式三的旋转电机的保持框架的第一变形例的局部立体图。 图8是表示图7的保持框架的截面的图。 图9是表示本发明实施方式三的旋转电机的保持框架的第二变形例的立体图。 图10是表示本发明实施方式三的旋转电机的保持框架的第三变形例的立体图。 图11是表示本发明实施方式三的旋转电机的保持框架的第四变形例的立体图。 图12是表示本发明实施方式三的旋转电机的保持框架的第五变形例的立体图。 图13是表示本发明实施方式三的旋转电机的保持框架的第六变形例的立体图。 图14是表示本发明实施方式三的旋转电机的保持框架的第七变形例的立体图。 图15是表示图14的保持框架的截面的图。 图16是表示本发明实施方式三的旋转电机的保持框架的第八变形例的立体图。 图17是表示图16的保持框架的截面的图。 图18是表示本发明实施方式三的旋转电机的保持框架的第九变形例的立体图。 图19是表示图18的保持框架的截面的图。 图20是表示本发明实施方式三的旋转电机的保持框架的第十变形例的立体图。 图21是表示本发明实施方式三的旋转电机的保持框架的第十一变形例的立体图。 图22是表示本发明实施方式三的旋转电机的保持框架的第十二变形例的立体图。 符号说明 1旋转电机； 2壳体； 10外壳； 11第一支架； 12第二支架； 13、14轴承； 20轴； 30转子； 31转子芯部； 32第一端板； 33第二端板； 34永磁体； 40定子； 41定子芯部； 42线圈部； 50保持框架； 51凸缘部； 52凹部； 70流路； 71供给口； 72排出口； 73流路限位件； 4 CN 111600419 A 说　明　书 3/7 页 80O形环； 101径向内侧表面； 501径向外侧表面。
