技术摘要：

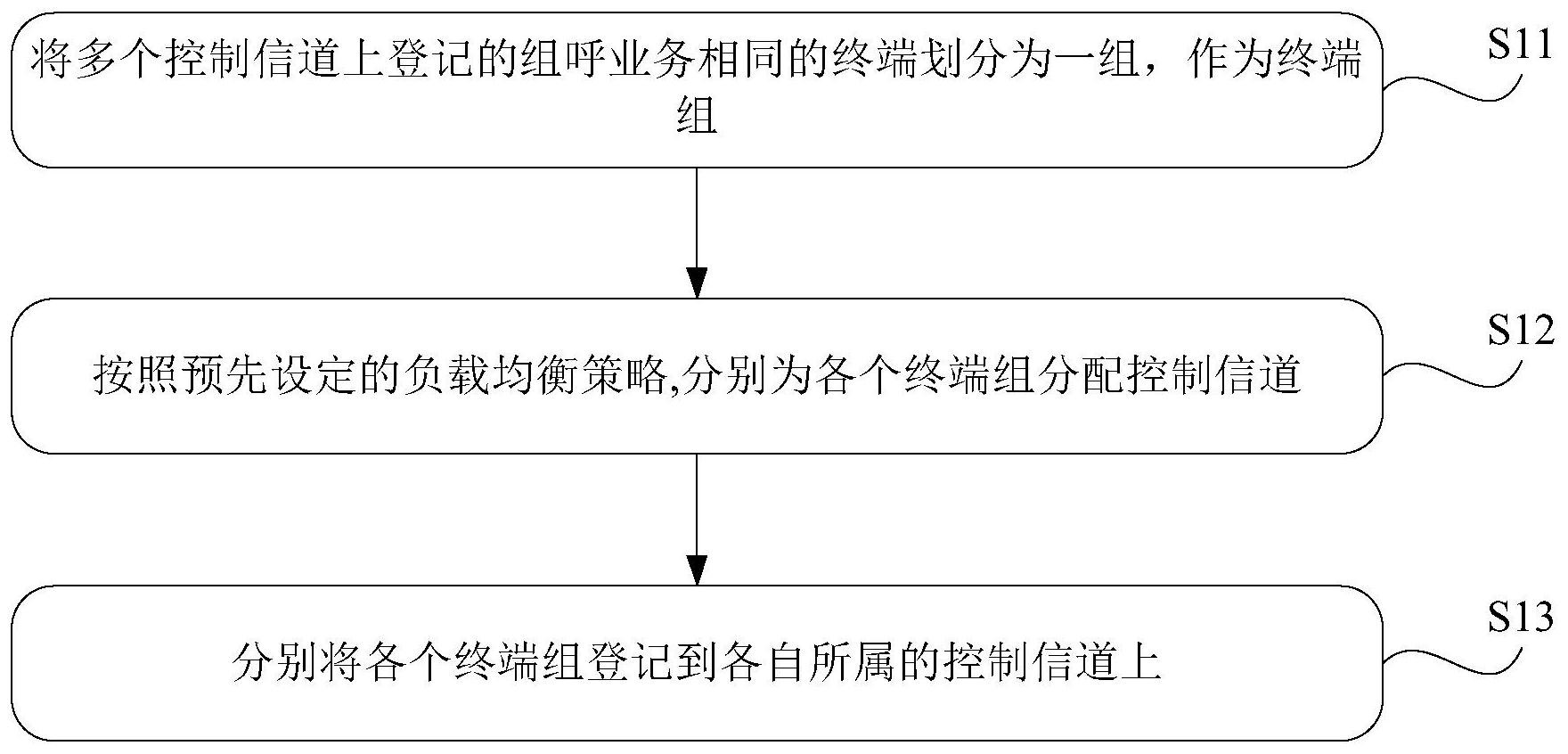

本申请提供了一种控制信道的负载均衡方法、组呼业务处理方法及相关设备，控制信道的负载均衡方法包括：将多个控制信道上登记的组呼业务相同的终端划分为一组，作为终端组；按照预先设定的负载均衡策略，分别为各个终端组分配控制信道；分别将各个终端组登记到各自所属  全部
背景技术：
在PDT(Public  Digital  Trunking，警用数字集群)或DMR(Digital  Mobile Radio，数字移动终端)系统中，若一个基站下，单位时间内随机接入组 呼业务的终端的数 量增加，控制信道的空口上行碰撞率会升高，可能会  导致终端随机接入失败。为了提高终 端随机接入的成功率，一般会设置  多个控制信道，来分担终端接入任务，实现多控制信道 的负载均衡。 目前的多控制信道负载均衡方案中，一般以终端为单位，将终端分配  给多个控制 信道，但是，当为多个终端分配控制信道时，会增加控制信  道的下行空口压力。
技术实现要素：
为解决上述技术问题，本申请实施例提供一种控制信道的负载均衡方  法、组呼业 务处理方法及相关设备，以达到在实现多个控制信道之间的负载  均衡时，降低控制信道空 口下行压力的目的，技术方案如下： 一种控制信道的负载均衡方法，包括： 将多个控制信道上登记的组呼业务相同的终端划分为一组，作为终端 组； 按照预先设定的负载均衡策略，分别为各个所述终端组分配控制信道； 分别将各个所述终端组登记到各自所属的控制信道上。 优选的，所述方法还包括： 在接收到目标终端的登记或组附着请求，并确认具备权限后，确定所述 目标终端 所属的终端组； 将所述目标终端登记到所述目标终端所属的终端组所在的控制信道上。 优选的，所述分别将各个所述终端组登记到各自所属的控制信道上，包 括： 分别向各个控制信道下发各个所述终端组对应的控制信道调整指令，以  使各个 所述控制信道上登记的终端按照终端所属的终端组对应的控制信道  调整指令，切换到所 述终端所属的终端组所属的控制信道上。 一种组呼业务处理方法，包括： 将多个控制信道上登记的业务相同的终端划分为一组，作为终端组； 按照预先设定的负载均衡策略，分别为各个所述终端组分配控制信道； 分别将各个所述终端组登记到各自所属的控制信道上； 在目标终端组发起组呼业务时，向所述目标终端组所属的控制信道下发  组呼信 令，所述目标终端组为多个终端组中的一个。 一种控制信道的负载均衡装置，包括： 4 CN 111601261 A 说　明　书 2/7 页 划分模块，用于将多个控制信道上登记的组呼业务相同的终端划分为一  组，作为 终端组； 分配模块，用于按照预先设定的负载均衡策略，分别为各个所述终端组  分配控制 信道，直至多个控制信道之间的终端组的数量均衡； 第一登记模块，用于分别将各个所述终端组登记到各自所属的控制信道 上。 优选的，所述装置还包括： 确定模块，用于在接收到目标终端的登记请求或组附着请求，并确认具  备权限 后，确定所述目标终端所属的终端组； 第二登记模块，用于将所述目标终端登记到所述目标终端所属的终端组  所在的 控制信道上。 一种组呼业务处理装置，包括： 划分模块，用于将多个控制信道上登记的业务相同的终端划分为一组，  作为终端 组； 分配模块，用于按照预先设定的负载均衡策略，分别为各个所述终端组  分配控制 信道，直至多个控制信道之间的终端组的数量均衡； 登记模块，用于分别将各个所述终端组登记到各自所属的控制信道上； 信令下发模块，用于在目标终端组发起组呼业务的情况下，向所述目标  终端组所 属的控制信道下发组呼信令，所述目标终端组为多个终端组中的其 中一个。 一种服务器，包括：处理器、存储器和数据总线，所述处理器和所述存  储器通过所 述数据总线通信； 所述存储器，用于存放程序； 所述处理器，用于根据所述存储器存放的程序，执行上述任意一项所述 的控制信 道的负载均衡方法。 一种服务器，包括：处理器、存储器和数据总线，所述处理器和所述存  储器通过所 述数据总线通信； 所述存储器，用于存放程序； 所述处理器，用于根据所述存储器存放的程序，执行上述所述的组呼业  务处理方 法。 一种存储介质，其上存储有计算机程序，所述计算机程序被处理器执行 时实现如 上述任意一项所述的方法。 与现有技术相比，本申请的有益效果为： 在本申请中，基于控制信道针对同一组呼业务的多个终端下发相同信  令的原则， 将多个控制信道上登记的组呼业务相同的终端划分为一组，  作为终端组，按照预先设定的 负载均衡策略，分别为各个所述终端组分配  控制信道，实现相应地负载均衡。并分别将各 个所述终端组登记到各自  所属的控制信道上，实现将同一组呼业务的多个终端登记到同 一控制信  道上，以达到降低控制信道空口下行压力的目的。 附图说明 为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述  中所需要 5 CN 111601261 A 说　明　书 3/7 页 使用的附图作简单地介绍，显而易见地，下面描述中的附图仅  仅是本申请的一些实施例， 对于本领域普通技术人员来讲，在不付出创  造性劳动性的前提下，还可以根据这些附图获 得其他的附图。 图1是本申请提供的一种控制信道的负载均衡方法的流程图； 图2是本申请提供的控制信道上终端的登记情况示意图； 图3是本申请提供的控制信道上终端组的登记情况示意图； 图4是本申请提供的另一种控制信道的负载均衡方法的流程图； 图5是本申请提供的再一种控制信道的负载均衡方法的流程图； 图6是本申请提供的再一种控制信道的负载均衡方法的流程图； 图7是本申请提供的再一种控制信道的负载均衡方法的流程图； 图8是本申请提供的一种控制信道的负载均衡装置的逻辑结构示意 图； 图9是本申请提供的一种服务器的结构示意图。
