技术摘要：

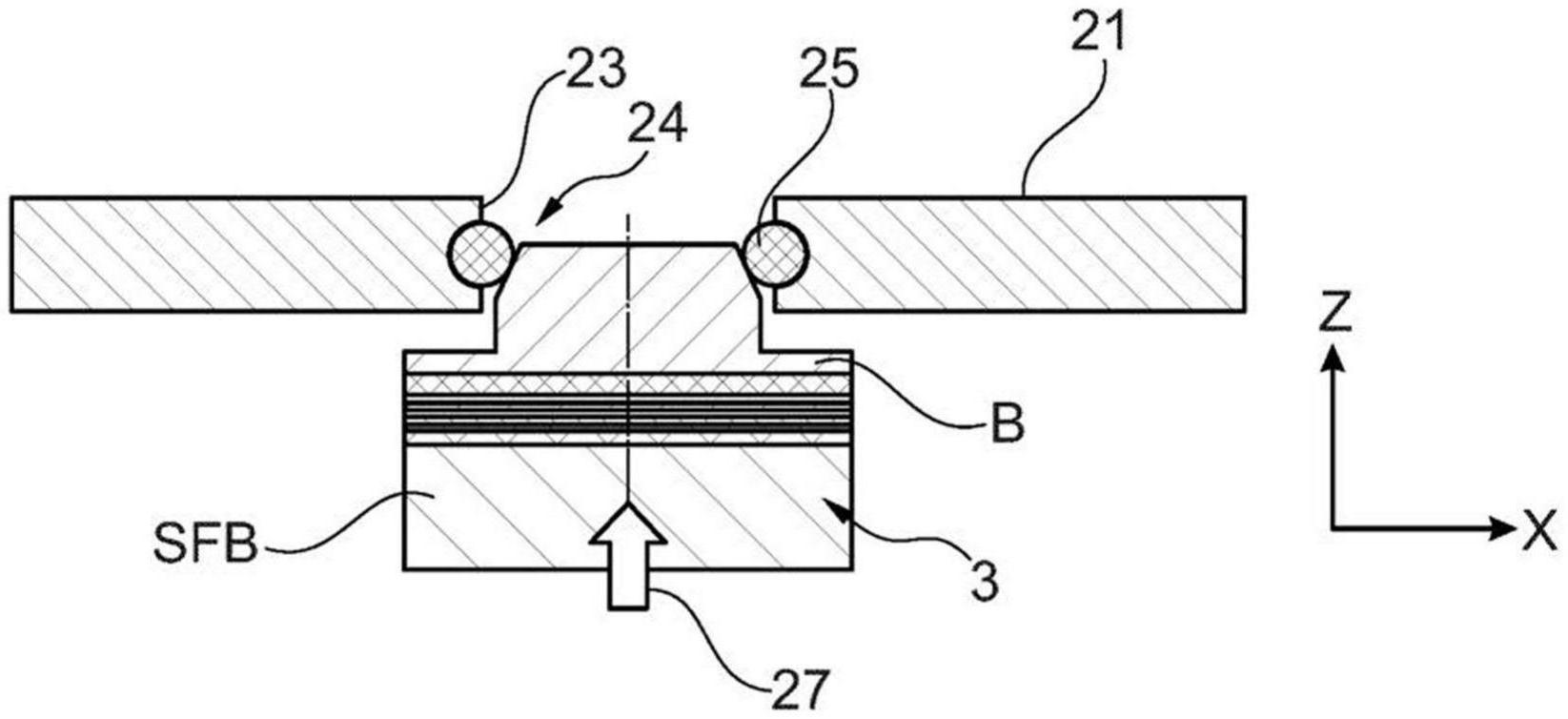

本发明涉及一种用于涂覆站的光学元件保持器装置，包括：‑片状载体(21)，其具有孔(23)并且呈现圆顶或部分圆顶的形状，‑弹性阻挡器件(24)，其固定至与每个孔(23)相关的片状载体(21)，其中，所述弹性阻挡器件(24)包括至少三个弹性接触部分，该至少三个弹性接触部分分布  全部
背景技术：
通常，当今大多数制造的眼镜镜片在其面的两侧都具有抗反射涂层，这为使用者 提供了增强的视觉舒适度、较少的疲劳并美化了使用者的外观。另外，抗反射涂层增加了对 比度，从而特别是在开车时为使用者提供了更好的视野。 这种抗反射涂层通常在现有技术中称为“箱式涂覆器”的涂覆站中进行。 这种抗反射处理的执行涉及使光学元件或眼镜镜片毛坯在适合于此目的的外壳 或室中在真空下沉积电介质堆叠。 为此，将光学元件成组地布置在集体支撑件上，出于实际原因，其通常呈形成球形 盖或圆顶的扇形的形式，该球形盖或圆顶构成常规转盘的一部分。 光学元件位于保持环中或被夹紧在夹紧环中，其中一侧面向汽化源或溅射源。环/ 光学元件保持器通常放置在金属片状载体的切口中，金属片状载体安装在汽化源上方以呈 现球形圆顶的形式，并通过旋转装置绕球形圆顶的对称轴线旋转。金属片状载体可以形成 球形圆顶的段或球形圆顶本身。 EP0497651公开了这种集体支撑件的示例，其包括呈形成球形圆顶的扇形形式的 基板保持器。基板保持器具有圆孔。将待处理的光学元件紧固在单独的支撑件上，然后将其 插入圆孔中。 尽管该解决方案很好用，但由于必须将光学元件手动放置并固定在单独的支撑件 上，并且然后在处理之前将其手动插入基板保持器的圆孔中，并且在处理之后手动地将其 取回，因此这是相当费力的工作。 手动安装光学元件的另一困难在于以下事实，即操作者需要非常全神贯注并专注 于他的工作，以便在正确的位置插入或取回光学元件。实际上，为了根据处方制造眼镜镜 片，每个光学元件都具有特定的特性，特别是在曲率和形状方面，并且操作者需要根据使用 者眼镜镜片的处方将例如处理过的光学元件放入指定的运输箱中。 US20160024643公开了用于施加抗反射涂层的涂覆站的另一示例。 US20090206535公开了一种具有盒式涂覆器的可旋转镜片保持器，从而允许自动 旋转待处理的光学元件。这允许在镜片毛坯的两侧上施加抗反射涂层，而无需使真空室通 风以手动地转动待处理的光学元件。然而，光学元件需要手动固定在具有切向夹紧弹簧的 镜片保持器上。该操作非常精细，难以自动化，并且光学元件的边缘可能会损坏。 US20120186522公开了涂覆站的另一解决方案，其中基板保持器中的孔具有四个 指尖凹部，该凹部之一具有带有按压部分的板簧。 在US20120186522的气相沉积设备中，光学镜片安装在每个镜片保持体的镜片孔 中。在安装光学镜片时，板簧的弹性可变形部分向后弹性变形，以将按压部分从镜片孔缩回 4 CN 111556906 A 说　明　书 2/10 页 到安装部分中。操作者将光学镜片的外周表面保持在他或她的两个手指之间，并且将这些 手指插入凹部中，从而将光学镜片插入镜片孔中。 然后释放板簧的可弹性变形部分，并且按压部分以点状图案按压光学镜片的边缘 以牢固地保持镜片。 在该解决方案中，自动化也非常困难，并且在安装和取回过程中损坏镜片的风险 非常高。此外，由于用于操纵的空间很小，因此操作者触摸待处理的光学元件的面之一的风 险非常高，这则可能会给要应用的抗反射处理带来麻烦。 此外，US20120186522公开了用于每个孔的一个板簧。由于镜片的安装和指尖凹部 的需要，不可能在每个孔中增加另一板簧。插入的镜片未相对于镜片保持体的孔居中。 要考虑的另一方面与后沉积现象有关，这意味着一旦将光学元件安装在圆顶的孔 中后，如果仍有开口，则沉积材料可能会通过这些开口围绕光学元件行进并沉积在光学元 件的背侧。 此外，光学元件比如镜片通常在某些处理步骤中使用块状件来制造。这样的块状 件例如在1998年的用于制造光学工程中的光学元件的DIN  58766标准中定义。相关的DIN  58739-5定义了用于制造光学镜片的块状件的夹头。 这样的块状件是已知的，并且特别用于研磨和抛光镜片毛坯，特别是半成品镜片 毛坯。 在制造中，例如将半成品镜片毛坯固定到用于保持半成品镜片毛坯SFB的块状件 上，以在整个过程中特别可靠且安全地安装到加工设备上，同时避免在加工过程中损坏和/ 或变形镜片毛坯SFB。 然而，已知的涂覆站没有构造成并且适合于容纳被阻挡在块状件上的半成品镜片 毛坯。 因此，在涂覆之前，必须将镜片脱块以放入基板保持器中，这是附加步骤，并且使 镜片暴露于可能导致镜片缺陷的附加风险中。
技术实现要素：
本发明提出了一种用于光学元件涂覆站的改进的基板保持器，其在待处理光学元 件的操纵方面更为鲁棒并且易于实现自动化。 就此而言，本发明提出了一种用于涂覆站的光学元件保持器装置，包括： -片状载体，其具有特别是圆形的孔，并且呈现圆顶或部分圆顶的形状， -弹性阻挡器件，其固定至与每个孔相关的片状载体， 其中，弹性阻挡器件包括至少三个弹性接触部分，该至少三个弹性接触部分分布 在孔的周边上并且构造成对承载着镜片毛坯的块状件进行阻挡，以使镜片毛坯可以保持在 预定位置，以进行涂覆。 由于根据本发明的光学元件保持器装置，操作者或机器人的简单拾取和定位运动 允许将待涂覆的光学元件以居中的方式安装在光学元件保持器装置上。 根据本发明的光学元件保持器装置可包括以下一项或多项特征，这些特征可单独 或组合使用： 根据一方面，弹性阻挡器件构造成与具有基体的块状件配合，其中工件安装面在 5 CN 111556906 A 说　明　书 3/10 页 一侧承载镜片毛坯并且在另一侧承载夹紧部分，该夹紧部分具有圆柱形部分，并且包括至 少三个弹性接触部分，该至少三个弹性接触部分分布在孔的周边上并且构造成通过与块状 件的夹紧部分配合而对承载着镜片毛坯的块状件进行阻挡，以使镜片毛坯可以保持在预定 位置，以进行涂覆。 弹性接触部分例如规则分布在孔的周边上。 弹性接触部分可以由弹性材料制成。 根据一可行实施例，弹性阻挡器件包括由弹性材料制成的O形环，例如由氟弹性体 制成。 根据另一方面，O形环可以容纳在光学元件保持器装置的环形环壳体中，该环形环 壳体布置在孔中。 环形环壳体可以焊接到片状载体上。 环形环壳体也可以可拆卸地固定在片状载体上，例如通过用于将环形环壳体夹持 到片状载体的孔中的夹持紧固器件。 就此而言，环形环壳体可以具有卡口装配器件，用于将环形环壳体固定到片状载 体的孔中。 根据另一方面，环形环壳体可以具有对准元件，特别是构造成与块状件的背侧配 合的对准杆，特别是与块状件的背侧上的横向中心凹槽配合。 根据另一实施例，弹性阻挡器件包括例如金属圆柱体，其在相对于相关孔的居中 位置处焊接到片状载体，并且具有至少三个向内弯曲的弹性切挖舌片，用于与块状件的背 侧配合，并将块状件固定在相对于相关孔的居中位置处。 在这种情况下，金属圆柱体还可以具有对准元件，特别是构造成与块状件的背侧 配合的对准杆，特别是与块状件的背侧上的横向中心凹槽配合。 本发明还涉及一种用于光学元件的涂覆站，其包括至少一个具有上述特征的光学 元件保持器装置。 本发明还涉及一种用于在如上所述的涂覆站中涂覆光学元件的方法，包括以下步 骤： -拾取承载镜片毛坯的块状件，该镜片毛坯具有待涂覆的面， -将块状件插入到片状载体的孔中，从而以可移除的方式自动地将块状件阻挡在 居中位置，以使镜片毛坯可以保持在预定位置，以进行涂覆， -涂覆镜片毛坯， -从片状载体的孔中取出块状件。 本发明还涉及一种用于在如上所述的涂覆站中涂覆光学元件的方法，包括以下步 骤： -拾取具有基体的块状件，其中工件安装面在一侧上承载镜片毛坯，在另一侧上承 载夹紧部分，该夹紧部分具有圆柱形部分，所述镜片毛坯具有待涂覆的面， -将块状件的夹紧部分的圆柱形部分插入片状载体的孔中，从而通过分布在孔的 周边上的至少三个接触部分与块状件的夹紧部分的配合以可移动的方式自动地将块状件 阻挡在居中位置，以使镜片毛坯可以保持在预定位置以进行涂覆， -涂覆镜片毛坯， 6 CN 111556906 A 说　明　书 4/10 页 -从片状载体的孔中取出承载镜片毛坯的块状件。 根据一方面，拾取、插入和取出块状件的步骤由机器人执行。 附图说明 通过阅读以下附图的描述，其他优点和特征将显现出来： -图1是固定在块状件上的光学元件的横截面示意图， -图2是根据本发明的涂覆站的示意性横截面图， -图3是根据本发明的光学元件保持器装置的透视示意图， -图4是根据本发明第一实施例示出的片状载体的一部分和固定在块状件上的光 学元件的横截面示意图， -图5是根据第一实施例的片状载体的一部分的另一横截面示意图， -图6是根据第一实施例的片状载体的一部分和弹性阻挡器件的透视示意图， -图7是根据第二实施例的光学元件保持器装置的片状载体的一部分的透视示意 图， -图8是根据第三实施例的光学元件保持器装置的片状载体的一部分的透视示意 图， -图9是根据第四实施例的光学元件保持器装置的片状载体的一部分的透视示意 图， -图10是接收具有固定在其上的光学元件的块状件的一侧和根据第四实施例的片 状载体的一部分的透视图， -图11是根据第四实施例的片状载体的一部分的横截面示意图，其中块状件容纳 在片状载体的孔中， -图12是图11的透视示意图。 -图13是根据第四实施例的光学元件保持器装置的片状载体的示例的透视图，容 纳其上安装有光学元件的块状件， -图14是要固定至根据第五实施例的光学元件保持器装置的片状载体的弹性阻挡 器件的透视示意图， -图15是图14的弹性阻挡器件与块状件的背侧配合的示意图。
