技术摘要：
本发明提供一种空压机用紧凑型永磁同步电动机定转子结构，包括机壳、转轴、有绕组定子铁心和转子，有绕组定子铁心和机壳过盈配合；转子热套在转轴上；所述转子包括由若干转子冲片通过第一紧固件固定形成的转子铁心；所述转子铁心内嵌入永磁体。本发明由于采用永磁同步  全部
背景技术：
随着科学技术的发展和进步，世界能源紧张的局面越发严重，因石油、煤炭过度使 用而造成的全球变暖，严重威胁社会经济发展和人民生活健康。而市场上对电动机功率密 度、效率等级就提出了更高要求，尤其是在空气压缩机领域，如何使空压机的功率密度提 高，减小驱动电机的体积是一个有效措施。 传统的箱式空压机，内部封闭，内部环境温度高，它是通过异步电动机驱动轴驱动 空压机进行工作的，异步电动机存在的问题就是能效低、体积大，提高功率密度是有限的。
技术实现要素：

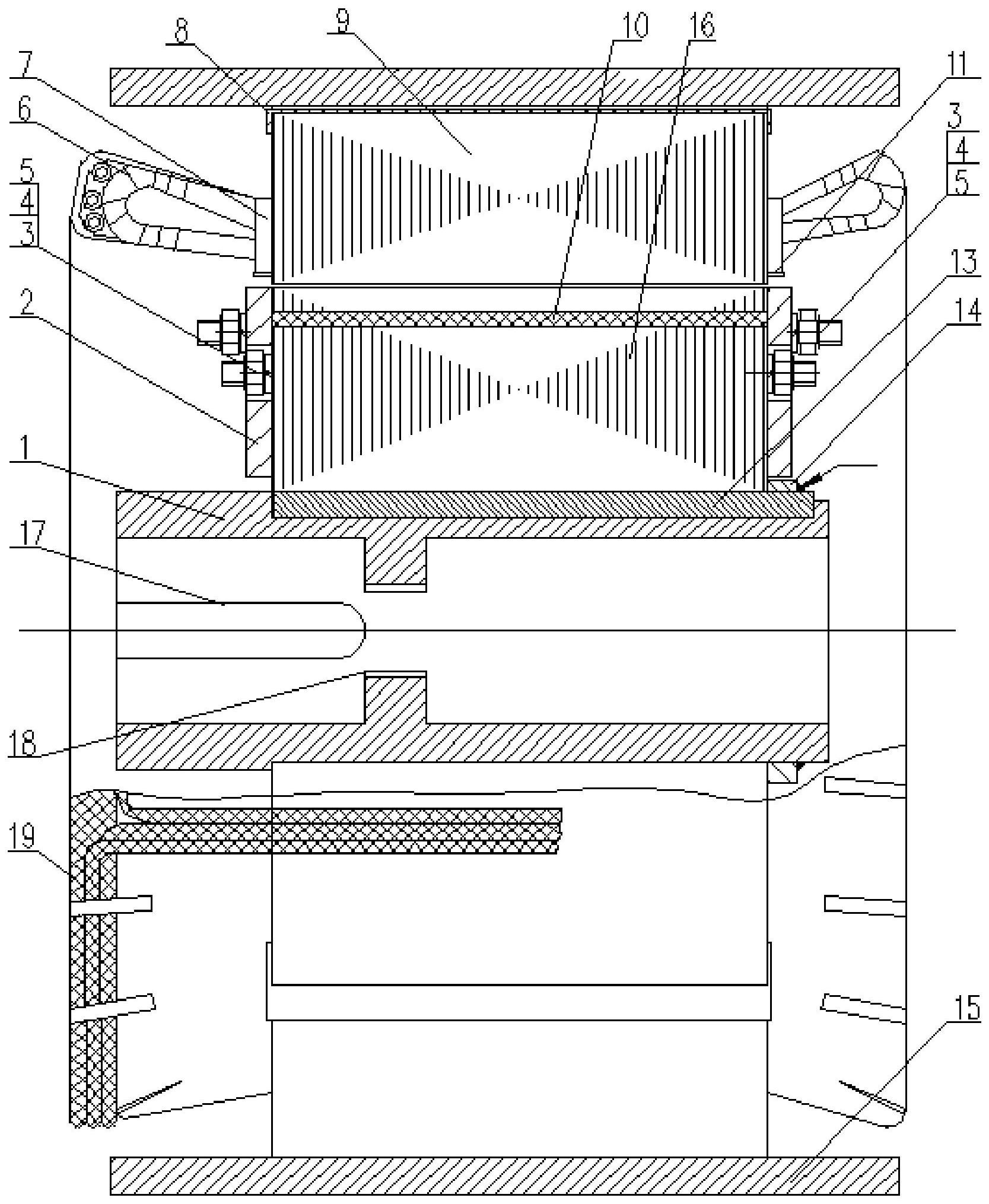

针对现有技术中存在的不足，本发明提供一种空压机用紧凑型永磁同步电动机定 转子结构，有利于提高电动机效率，缩小电动机体积。本发明采用的技术方案是： 一种空压机用紧凑型永磁同步电动机定转子结构，包括机壳、转轴、有绕组定子铁心和 转子，所述有绕组定子铁心和机壳过盈配合；所述转子热套在转轴上；其特征在于：所述转 子包括由若干转子冲片通过第一紧固件固定形成的转子铁心；所述转子铁心内嵌入永磁 体；所述转轴为空心结构，所述转轴一端内部设置有B型键槽和第一档台。 优选的是，所述的空压机用紧凑型永磁同步电动机定转子结构，其中：所述永磁体 两端设置转子端板；所述转子端板通过第二紧固件固定在转子铁心上。 优选的是，所述的空压机用紧凑型永磁同步电动机定转子结构，其中：所述转子铁 心的一侧设置用于将所述转子铁心内转子冲片夹紧的转子压圈，转轴上设置键槽和第二挡 台，在所述键槽内设置用于固定转子铁心的A型键。 优选的是，所述的空压机用紧凑型永磁同步电动机定转子结构，其中：所述第一紧 固件和第二紧固件均包括螺杆、螺母和弹簧垫圈。 优选的是，所述的空压机用紧凑型永磁同步电动机定转子结构，其中：所述有绕组 定子铁心包括定子铁心、定子线圈、护套漆管，所述定子线圈外设有槽绝缘；所述定子线圈 的外侧设有槽楔；所述定子线圈、槽绝缘、槽楔嵌入定子铁心槽中。 优选的是，所述的空压机用紧凑型永磁同步电动机定转子结构，其中：所述定子铁 心包括若干个叠压的定子冲片和固定定子冲片的扣片。 优选的是，所述的空压机用紧凑型永磁同步电动机定转子结构，其中：所述转轴内 部第一档台上设置有螺纹。 本发明的优点：本发明由于采用永磁同步电动机和空心轴结构，整体结构紧凑，大 大提高了空压机系统效率，缩小了安装体积，并且此结构装配方便、易于维护，对安装空间 有严格限制的场所尤其实用。 3 CN 111555495 A 说　明　书 2/3 页 附图说明 图1为本发明的结构组成示意图。 图2为本发明的左视图。
