技术摘要：
本申请公开了一种可运输的卫生单元，包括框架和由该框架支承的多个卫生设备，其中，框架包括上部部分和下部部分，上部部分包括上部盖和从该上部盖向下延伸的上部柱部分，下部部分包括底部和从该底部向上延伸的下部柱部分，‑其中，上部部分和下部部分能够在具有操作高  全部
背景技术：
本发明涉及一种可运输的卫生单元。这种单元能够用于在一定地点为停留在该地 点的个人暂时提供卫生设备。它可以涉及大量人群，例如在体育比赛、音乐节和其它事件的 情况下。它还可以涉及在灾区提供护理、操作活动和练习以及在工业设施中的装置。卫生设 备通常将包括卫生装置，例如抽水马桶。它还可以包括卫生装置例如小便池、洗手盆和/或 淋浴器。 它可以涉及相当大容量的卫生装置，在大事件中，整个装置可能包括很多个卫生 单元。在这种情况下，运输量可能很大，从而影响运输和后勤的成本。 当使用能够布置在较小运输位置(与工作位置相比)的卫生单元时，能够减少运输 工作量，例如由美国专利9060652、9366019和9605424中已知。尽管通过它们能够实现相当 大的改进，但仍然需要进一步降低运输中的成本和工作量。
技术实现要素：

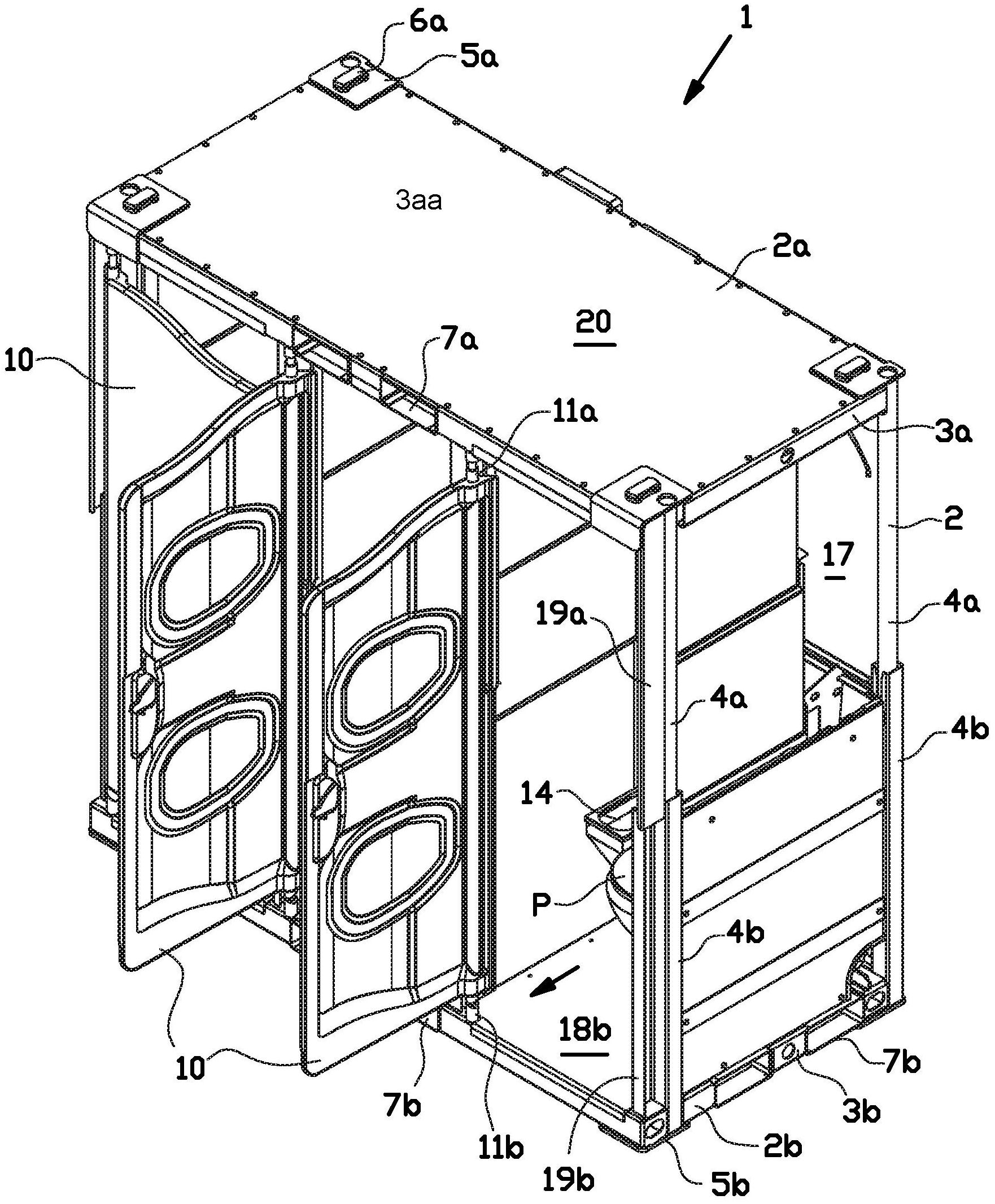

根据一个方面，本发明提供了一种可运输的卫生单元，它包括框架和由该框架支 承的多个卫生设备，其中，框架包括上部部分和下部部分，上部部分包括上部盖和从该上部 盖向下延伸的上部柱部分，下部部分包括底部和从该底部向上延伸的下部柱部分， -其中，上部部分和下部部分能够在具有操作高度的向上延伸操作位置和具有运 输高度的向下缩回运输位置之间彼此相对运动，该运输高度低于操作高度， -其中，上部柱部分和下部柱部分能够在操作位置和运输位置之间在滑动通路上 彼此滑入或沿彼此滑动，且在操作位置中能够通过阻挡部件而在该位置中将一个固定在另 一个上， -其中，上部盖和底部包括结构部件例如大梁和托架，该结构部件向上部盖和底部 提供结构高度，该结构高度总是确定竖直空间， -其中，在运输位置中，下部柱部分伸入上部盖的竖直空间内，和/或上部柱部分伸 入底部的竖直空间内。 这样，能够实现相对较长的滑动通路，并能够使得卫生单元有在运输位置中的较 低高度，同时保持在操作位置中的足够高度，在该操作位置中，考虑到稳定性，两个柱部分 仍然在交叠长度上彼此交叠。在已知的可缩回/延伸单元中，滑动通路保持布置在上部盖下 面和底部上面。较低高度可以例如使得卫生单元适合在标准运输集装箱中与在框架方面相 同的其它卫生单元一起高效地运输。 上部盖和底部各自有上部平面和下部平面。在运输位置中，下部柱部分的上端能 够位于上部盖的下部平面的上面，和/或上部柱部分的下端能够位于底部的上部平面的下 面。 优选是，下部柱部分的长度等于上部柱部分的长度，这样，卫生单元在运输位置的 高度保持较低。 在一个实施例中，在运输位置，下部柱部分延伸至上部盖的高度的一半以上，在还 5 CN 111601937 A 说　明　书 2/6 页 一实施例中，延伸至上部盖的上部平面附近，特别是直至上部盖的结构部件的上侧。在一个 实施例中，上部柱部分延伸至下部盖的高度的一半以上，在还一实施例中，延伸至底部的下 部平面附近，特别是直至底部的结构部件的下侧。 在一个实施例中，上部柱部分和下部柱部分能够在操作位置和运输位置之间彼此 滑入，上部柱部分能够滑入下部柱部分内。 上部柱部分能够在离上部盖的上部平面较短距离处(由于盖板)从结构部件的上 侧向下延伸。下部柱部分能够从(开口)底部的下部平面向上延伸。 在一个实施例中，框架确定了直平行六面体形状或箱形状，其中，上部柱部分和下 部柱部分位于框架的角部附近。在上部平面和下部平面上，在角部附近，根据本发明的卫生 单元能够设置有用于堆垛的放置部件，例如凸轮形部和适合该凸轮形部的容纳孔，用于堆 垛两个或更多相同的卫生单元，其中，放置部件能够布置在支承板上，上部柱部分和下部柱 部分附接在支承板上。 上部柱部分和下部柱部分能够布置成相对于放置部件偏移，以使得柱部分能够在 上部盖和底部中延伸尽可能长的长度。 上部柱部分和下部柱部分能够是管状。柱部分(其它柱部分能够滑入/滑出该柱部 分)可以有矩形横截面，优选是正方形横截面，其中，要滑入/滑出的其它柱部分有圆形横截 面，优选为环形横截面。 下部柱部分能够确定竖直通孔，该通孔的意思是贯穿开口，因此，到达那里的水能 够流走，并能够消除水在柱中的积聚。可选地，上部柱部分也能够有贯穿开口。 根据可以与前述实施例/方面组合的还一方面，本发明提供了一种可运输的卫生 单元，它包括框架和由该框架支承的多个卫生设备，其中，框架包括上部部分和下部部分， 该上部部分包括上部盖和从该上部盖向下延伸的上部柱部分，下部部分包括底部和从该底 部向上延伸的下部柱部分， -其中，上部部分和下部部分能够在具有操作高度的向上延伸操作位置和具有运 输高度的向下缩回运输位置之间相对彼此运动，该运输高度低于操作高度， -其中，上部柱部分和下部柱部分能够在操作位置和运输位置之间在滑动通路上 彼此滑入或沿彼此滑动，且在操作位置中能够使用阻挡部件而在该位置中将一个固定在另 一个上，框架确定了直平行六面体形状或箱形状，该上部柱部分和下部柱部分位于框架的 角部附近，单元有进入侧和在所述进入侧的、用于门的保持部件，位于进入侧的角部附近的 下部柱部分相对于位于进入侧的底部前边缘沿离开进入侧的方向偏移。这样，用于门的保 持部件(例如铰链销)能够布置成在该位置处在柱部分前部的角部处附接在上部盖和底部 上，因此，在与进入侧平行的水平方向上获得空间，且多个彼此相邻布置的各个马桶空间所 需的水平空间保持在限制范围内。 根据可以与前述实施例/方面组合的还一方面，本发明提供了一种可运输的卫生 单元，它包括框架和由该框架支承的多个卫生设备，其中，框架包括上部部分和下部部分， 该上部部分包括上部盖和从该上部盖向下延伸的上部柱部分，下部部分包括底部和从该底 部向上延伸的下部柱部分， -其中，上部部分和下部部分能够在具有操作高度的向上延伸操作位置和具有运 输高度的向下缩回运输位置之间相对运动，该运输高度低于操作高度， 6 CN 111601937 A 说　明　书 3/6 页 -其中，上部柱部分和下部柱部分能够在操作位置和运输位置之间在滑动通路上 彼此滑入或沿彼此滑动，且在操作位置中能够使用阻挡部件而在该位置中将一个固定在另 一个上，该单元包括多个彼此相邻布置的卫生子空间，该单元有进入侧和在所述进入侧的、 用于门的保持部件，该子空间沿水平方向在离开进入侧(向后)和/或朝向一个侧面和/或朝 着两个侧面的方向上由分隔壁来界定，该分隔壁分成附接在上部部分上的上部分隔壁区段 和附接在下部部分上的下部分隔壁区段，从所述子空间的内部来考虑，在从运输位置转变 成操作位置以及相反的过程中，上部分隔壁区段能够沿下部分隔壁区段的内侧竖直滑动。 这样，在用于上部分隔壁区段的分隔壁的外部不需要任何空间，从而留下了可用于导管等 的更多空间。而且，当用作淋浴器时和当冲洗子空间进行清洁时，淋浴器水/冲洗水将沿分 隔壁的内侧运动，而不会流向另一侧(外侧)，在该外侧中，水可能对在那里的设备/配件产 生负面影响。 优选是，上部分隔壁区段沿竖直方向分成多个分隔壁部分，其中，从所述子空间的 内部来考虑，在从运输位置转变成操作位置以及相反的过程中，上部分隔壁部分能够沿上 部分隔壁区段的、位于上部分隔壁部分下面的分隔壁部分的内侧竖直滑动。这样，上部分隔 壁区段必须滑入的长度可以保持在限制范围内。当子空间中的卫生设备附接在下部部分 上，特别是附接在下部分隔壁区段上时，这可能很有利。然后，最下侧的上部分隔壁区段的 下边缘能够保持在卫生设备的附接位置的上面。然后，小便池或马桶的排水装置能够保持 在底部上面。 用于子空间的分隔壁能够确定平放的U形，具有两个侧壁和一个后部壁，其中，U形 的开口位于进入侧。也可选择，用于子空间的分隔壁可以确定平放的L形，具有一个侧壁和 后部壁。 根据可以与前述实施例/方面组合的还一方面，本发明提供了一种可运输的卫生 单元，它包括框架和由该框架支承的多个卫生设备，其中，框架包括上部部分和下部部分， 该上部部分包括上部盖和从该上部盖向下延伸的上部柱部分，下部部分包括底部和从该底 部向上延伸的下部柱部分， -其中，上部部分和下部部分能够在具有操作高度的向上延伸操作位置和具有运 输高度的向下缩回运输位置之间相对彼此运动，该运输高度低于操作高度， -其中，上部柱部分和下部柱部分能够在操作位置和运输位置之间在滑动通路上 彼此滑入或沿彼此滑动，且在操作位置中能够使用阻挡部件而在该位置中将一个固定在另 一个上，该单元包括多个彼此相邻布置的卫生子空间，该单元有进入侧和在所述进入侧的、 用于门的保持部件，该子空间沿水平方向在离开进入侧和/或朝向一个侧面和/或朝着两个 侧面的方向上由分隔壁来界定，该分隔壁能够分成附接在上部部分上的上部分隔壁区段和 附接在下部部分上的下部分隔壁区段，分隔壁设置有用于至少一个卫生附件的附接位置， 在所述附接位置处，通道布置在分隔壁中，用于维护所述卫生附件。这样，工作人员能够从 所述子空间的外部到达该附件，例如厕纸卷保持器、皂液分配器、垃圾箱。这样，维护将更容 易。当分隔壁形成子空间的后部壁时特别是这样，当存在时，维护通道布置在后部壁中，优 选是在下部分隔壁区段中。 卫生附件能够位于后部，这样就不会成为壁沿内侧滑动的障碍。 根据本发明的卫生单元可以以紧凑但用户友好的方式来包括三个具有抽水马桶 7 CN 111601937 A 说　明　书 4/6 页 的子空间，这些子空间彼此相邻，并可从相同的进入侧进入。 根据本发明的卫生单元在运输位置中的高度能够大约是标准40英尺高的立方体 运输集装箱的内部高度的一半，尽管低于该内部高度的一半。 根据本发明的卫生单元在运输位置中在进入侧的宽度能够大约是标准40英尺高 的立方体集装箱的内部长度的五分之一，尽管小于该内部长度的五分之一。 根据本发明的卫生单元在运输位置中在横向侧处的深度能够大约是标准40英尺 高的立方体集装箱的内部宽度的一半，尽管低于该内部宽度的一半。 这样，能够在标准运输集装箱中运输相对大量的、具有相应框架的本发明卫生单 元。特别是，40英尺高的立方体集装箱能够用于该目的。 根据本发明的卫生单元需要很少的松散部件，并能够快速地竖立。 当可能时，在本申请的本说明书和权利要求中所述和/或在本申请的附图中所示 的方面和措施可以单独使用。所述单个方面可以是与它相关的分案专利申请的主题。这特 别适用于在从属权利要求中所述的措施和方面。 附图说明 本发明将基于附图中所示的示例实施例来阐明本发明，附图中： 图1A-E表示了处于延伸操作位置的、根据本发明的卫生单元的多个视图； 图2A-B表示了处于缩回运输位置的、图1A-E中的卫生单元的视图；以及 图3表示了运输集装箱的示意图，该运输集装箱中有多个处于运输位置的、根据本 发明的卫生单元。
