技术摘要：
本申请公开了一种检测方法、装置及电子设备，该方法包括：检测电子设备的显示屏的显示状态，所述显示状态包括亮屏状态和灭屏状态；在所述显示屏处于亮屏状态，且触控本体位于显示屏的第一检测区域的情况下，控制第一检测区域对应的天线组处于第一工作状态，所述显示屏  全部
背景技术：
众所周知，现有的电子设备中，通常采用在液晶面板上配置触摸传感器，触控传感 器将位于基材表面的感应电极铺设成一层或两层并且进行图案化，一层负责X方向，一层负 责Y方向。然后通过X方向和Y方向电极电容的变化来定位。然而在智能设备的增量市场，包 括增强现实(Augmented  Reality，AR)/虚拟现实(Virtual  Reality，VR)、智能互动屏和智 能家电等领域中，采用二维触控，操作的灵活性较差。为此在显示屏中设置天线单元，利用 天线单元对用户手指的触控位置进行检测，从而实现三维触控的检测。在实现本申请过程 中，发明人发现现有技术中至少存在如下问题：为了对用户手势进行高精度的识别，通常需 要控制天线单元具有较高的发射功率，从而使得电子设备的功耗较大。
技术实现要素：

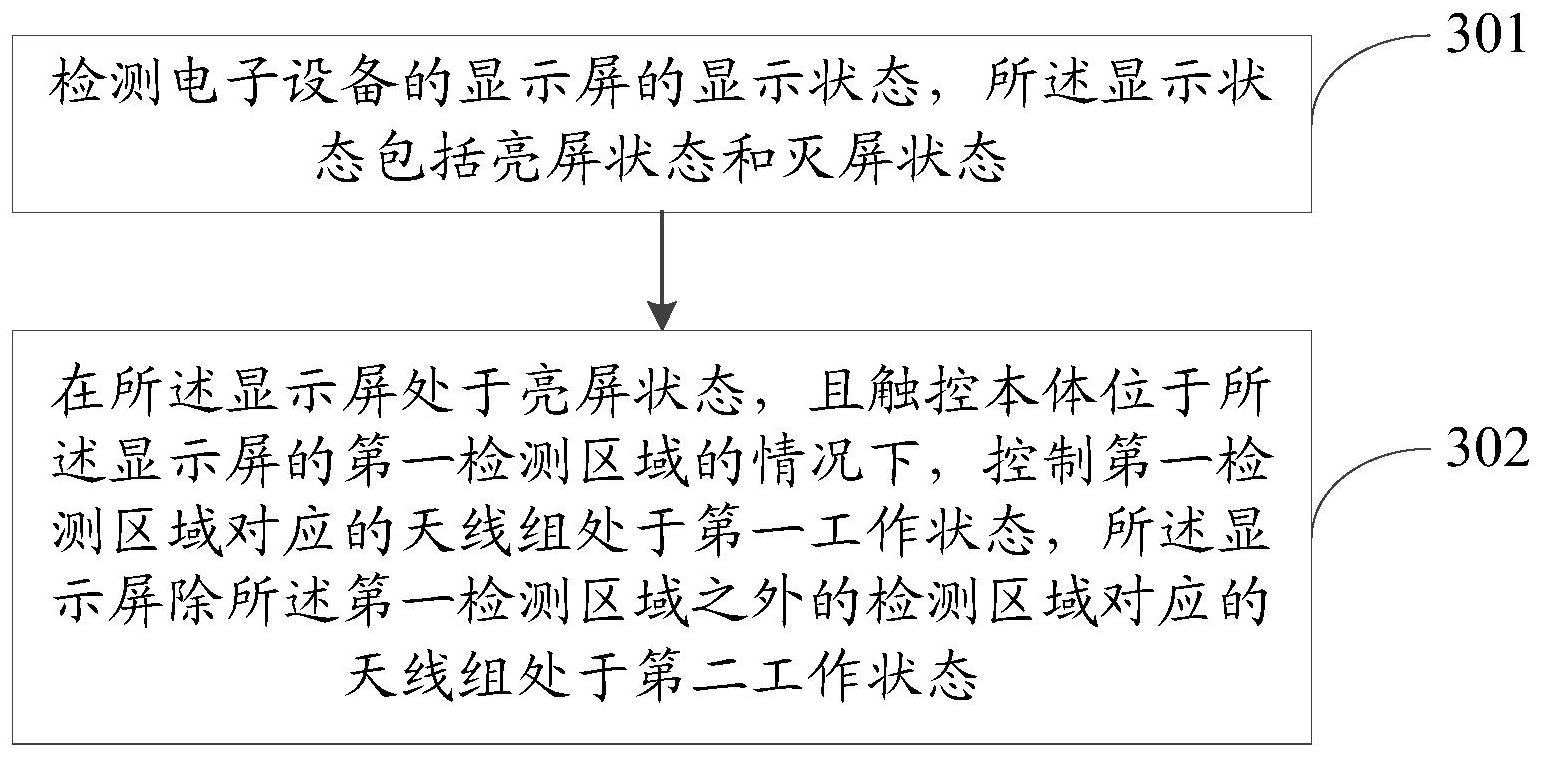

本申请实施例的目的是提供一种检测方法、装置和电子设备，能够解决电子设备 的功耗较大的问题。 为了解决上述技术问题，本申请是这样实现的： 第一方面，本申请实施例提供了一种检测方法，包括： 检测显示屏的显示状态，所述显示状态包括亮屏状态和灭屏状态； 在所述显示屏处于亮屏状态，且触控本体位于所述显示屏的第一检测区域的情况 下，控制第一检测区域对应的天线组处于第一工作状态，所述显示屏除所述第一检测区域 之外的检测区域对应的天线组处于第二工作状态； 其中，所述第一检测区域为所述显示屏设置天线组的任一检测区域，同一天线组 在所述第一工作状态下检测所述触控本体的位置的功耗大于所述第一工作状态下检测所 述触控本体的位置的功耗。 第二方面，本申请实施例提供了一种检测装置，其特征在于，包括： 第一检测模块，用于检测显示屏的显示状态，所述显示状态包括亮屏状态和灭屏 状态； 控制模块，用于在所述显示屏处于亮屏状态，且触控本体位于显示屏的第一检测 区域的情况下，控制第一检测区域对应的天线组处于第一工作状态，所述显示屏除所述第 一检测区域之外的检测区域对应的天线组处于第二工作状态； 其中，同一天线组在所述第一工作状态下检测所述触控本体的位置的功耗大于所 述第一工作状态下检测所述触控本体的位置的功耗。 第三方面，本申请实施例提供了一种电子设备，该电子设备包括处理器、存储器及 存储在所述存储器上并可在所述处理器上运行的程序或指令，所述程序或指令被所述处理 器执行时实现如第一方面所述的方法的步骤。 4 CN 111610882 A 说　明　书 2/7 页 第四方面，本申请实施例提供了一种可读存储介质，所述可读存储介质上存储程 序或指令，所述程序或指令被处理器执行时实现如第一方面所述的方法的步骤。 第五方面，本申请实施例提供了一种芯片，所述芯片包括处理器和通信接口，所述 通信接口和所述处理器耦合，所述处理器用于运行程序或指令，实现如第一方面所述的方 法。 本申请实施例中，由于控制触控本体所在检测区域的天线组工作在第一工作状 态，其他的检测区域的天线组处于第二工作状态。这样，可以能够在不影响手势识别和触控 功能的同时明显降天线层的功耗。因此，本申请实施例降低了电子设备的功耗。 附图说明 图1是显示屏的剖面结构图； 图2是显示屏中天线层的结构图； 图3是本申请实施例提供的检测方法的流程图； 图4是显示屏的结构示意图； 图5是本申请实施例提供的检测装置的结构图； 图6是本申请实施例提供的电子设备的结构图。
