技术摘要：

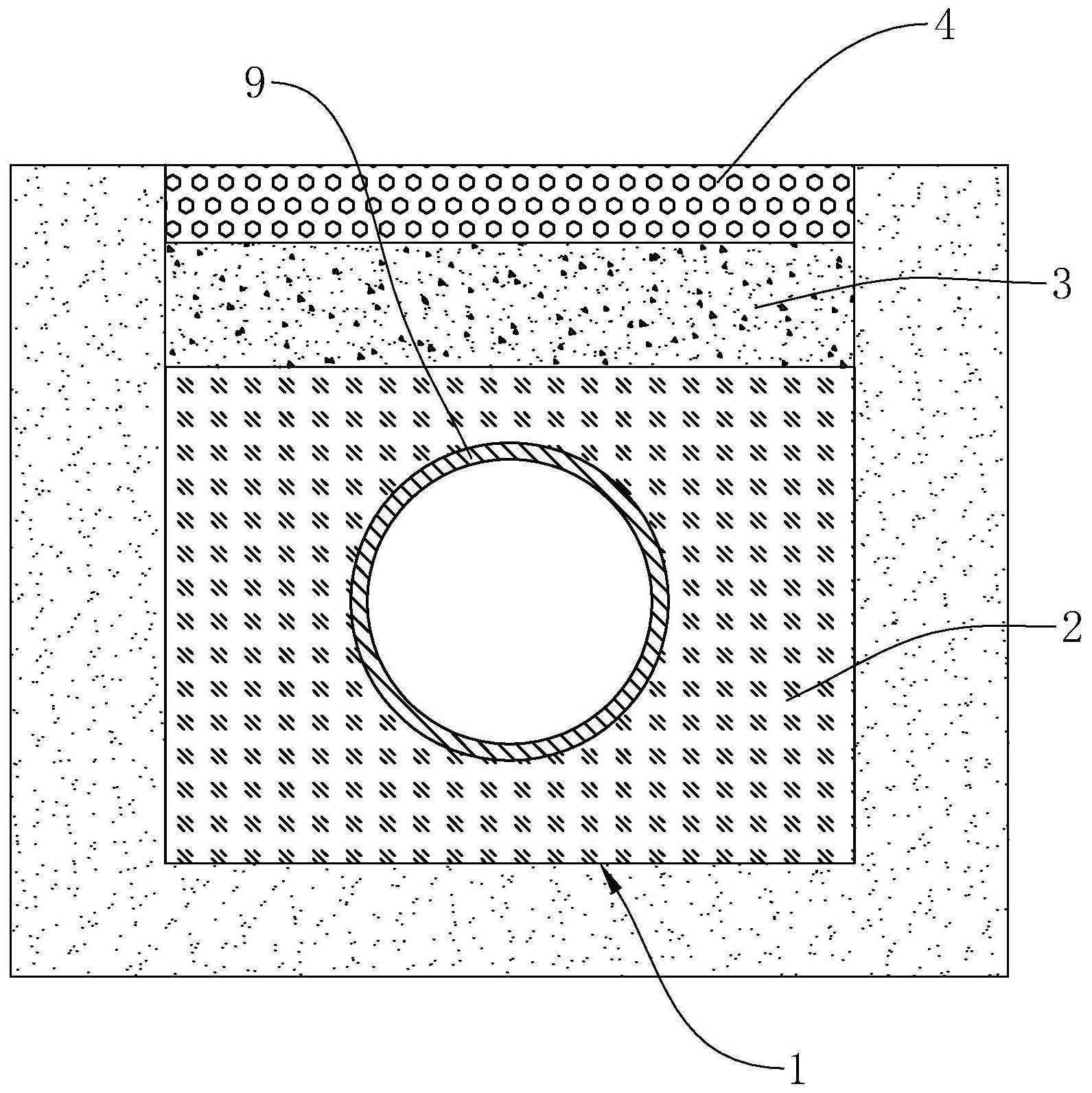

本发明涉及一种水管铺设用防震管槽结构其包括管槽，所述管槽内放置有水管，所述水管的下方与管槽的底部之间间隔设置，所述管槽底部铺设有沙子层，水管位于沙子层内，所述沙子层的上表面铺设有细土层，细土层上铺设有粗土层至管槽的顶面，所述细土层和粗土层的总厚度不  全部
背景技术：
水管工程施工中需要经过施工放线、管沟槽土方开挖、水管连接、稳管及水压试验 和管沟回填等多个步骤进行，管沟开挖为在地面上进行开挖出管槽，管槽的尺寸大于水管 的直径，使水管可放入到管槽内，在将水管放入到管槽内时，需要先在管槽的底部铺设标高 支点，标高支点通常采用砖块砌成，使水管放置到标高支点上时，水管水平设置，避免水管 弯曲，最后将管槽内进行回填，回填时需要进行夯实，避免出再水管下空洞。 授权公告号为CN103912001B的专利文件中公开了一种路基管沟回填土分层搭接 法施工方法，包括在完成管道基础施工及管道铺设后，在管槽内由底部到管顶向上分层铺 砂并夯实；各层虚铺后都要打平；对管顶路基底标高部分进行回填，回填土采用素土，并分 层夯实，回填土到达路基底标高时，将管槽上方两侧路基边坡修成至少两级水平台阶，两侧 每级台阶上均水平铺设土工布，土工布伸出该级台阶；对铺上土工布的工作面采用灰土虚 铺，并碾压平整，直到与上一级台阶平行；然后重复土工布的铺设以及灰土的虚铺、碾压作 业，直到达到路基标高。 但是上述结构中，管道的位置位于管槽的底部，在进行回填后，管道与管槽底部接 触，管槽底部的存在尖锐的物体会造成管道损坏。
技术实现要素：
本发明的目的是提供一种水管铺设用防震管槽结构，其具有避免水管与管槽底部 接触，减少水管发生损坏的效果。 本发明的上述发明目的是通过以下技术方案得以实现的： 一种水管铺设用防震管槽结构，包括管槽，所述管槽内放置有水管，所述水管的下方与 管槽的底部之间间隔设置，所述管槽底部铺设有沙子层，水管位于沙子层内，所述沙子层的 上表面铺设有细土层，细土层上铺设有粗土层至管槽的顶面，所述细土层和粗土层的总厚 度不小于500mm。 通过采用上述技术方案，使用时，将水管放置到管槽内，并且管槽的底部放置有沙 子层，水管位于沙子层内，然后将细土层和粗土层依次回填到沙子层上，由于水管全部位于 沙子层内，沙子层的密实性较好，而且在水管对沙子层进行挤压时，沙子层能够向外侧进行 适当的扩展，从而避免了水管与管槽底部接触，保护水管，减少水管发生损坏。 本发明的目的是提供一种水管铺设用防震管槽结构施工方法，其具有方便在水管 底部填充沙子的效果。 本发明的上述发明目的是通过以下技术方案得以实现的： 一种水管铺设用防震管槽结构施工方法，包括如下步骤：步骤a、开挖管槽；步骤b、在管 4 CN 111577974 A 说　明　书 2/5 页 槽内铺设水管，水管铺设的过程中在需要在水管的上方安装可拆卸的支撑装置，通过支撑 装置将水管固定在与管槽底部的上方；步骤c、通过支撑装置调节水管的高度，然后对水管 进行连接；步骤d、在管槽内填充沙子层，沙子层的高度至少埋着全部水管；步骤e、在沙子层 的上方依次回填细土层和粗土层。 通过采用上述技术方案，通过在管槽内铺设水管时，先通过支撑装置将水管吊设 到管槽底部的上方，然后向管槽内填充沙子层，由于管槽下方预留了间隙，从而能够使沙子 层比较轻松填入到水管的下方，同时通过支撑装置调节水管的高度，使水管在进行连接时， 比较方便安装。 本发明进一步设置为：所述沙子层在回填的过程中，沙子层内要进行灌水。 通过采用上述技术方案，沙子层在回填的过程中，通过向沙子层内进行灌水能够 将沙子层的密实度进一步提高。 本发明进一步设置为：所述支撑装置包括固定组件和悬挂组件，固定组件支撑在 管槽上，悬挂组件连接在水管上，悬挂组件与固定组件连接有用于调节水管高度的调节组 件。 通过采用上述技术方案，固定组件先固定在管槽上，然后将悬挂组件连接在水管 上，再将水管吊起后，通过调节组件对水管的高度进行调节，从而使水管保护在同一高度 上。 本发明进一步设置为：所述固定组件包括架体、支撑腿和支撑板，支撑腿有两个， 支撑腿的一端铰接在架体上，架体位于水管的正上方，所述支撑腿有两个且对称设置在架 体的两侧，支撑板平行于管槽的侧壁设置，支撑腿一端铰接在架体上，另一端铰接在支撑板 的中部，两个支撑腿呈开口向下的V形分布。 通过采用上述技术方案，架体上设置两个支撑腿，两个支撑腿呈向下开口的V形分 布时，在架体受到向下的力时，两个支撑腿向两侧张开，从而进一步增大支撑板与管槽侧壁 的摩擦力，从而使固定组件与管槽连接更牢固。 本发明进一步设置为：所述支撑腿包括第一杆件和第二杆件，第一杆件一端铰接 在架体上，另一端与第二杆件螺纹连接，并且第一杆件和第二杆件处于同一条直线上。 通过采用上述技术方案，第一杆件和第二杆件螺纹连接，通过将第二杆件相对于 第一杆件转动时，能够使第一杆件和第二杆件的总长度进行调节，从而在将支撑腿的长度 调节后，能够使固定组件连接在多种宽度的管槽内。 本发明进一步设置为：所述调节组件包括螺杆、螺母和滑块，所述螺杆竖直设置， 并且螺杆的下端固定在悬挂组件上，螺杆的上端贯穿滑块，螺母螺纹连接在螺杆上且位于 滑块的上方，所述架体的中部开设有滑槽，滑槽的长度方向垂直于水管且水平设置，所述滑 块滑动配合在滑槽内。 通过采用上述技术方案，螺杆竖直设置，螺母螺纹连接在螺杆上，将滑块滑动配合 在滑槽内时，能够通过在滑槽内移动滑块，使水管位于管槽的中间，同时在转动螺母时，螺 母能够将螺杆向下或向上移动，从而调节水管的高度。 本发明进一步设置为：所述架体上固定设置有水平仪。 通过采用上述技术方案，在架体上设置水平仪，能够在安装固定组件时，能够观察 水平仪的状态，使架体处于水平状态，从而使滑块在滑槽内可水平移动。 5 CN 111577974 A 说　明　书 3/5 页 本发明进一步设置为：所述悬挂组件包括连接头和连接线，所述连接头螺纹连接 在螺杆的下端，连接线的一端与连接头一体设置，另一端与连接头可拆卸连接，并且连接线 缠绕在水管上。 通过采用上述技术方案，连接线一端与连接头一体设置，另一端可拆卸连接，从而 在将连接线缠绕在水管上时，使另一端与连接头连接，从而能够在将沙子层填充后，从连接 头上将连接线拆下，取出悬挂组件。 本发明进一步设置为：所述连接头上在与连接线一体设置相对的侧壁上开设有凹 槽，所述凹槽内设置有与凹槽配合的凸块，所述凸块在凹槽内用于夹着连接线可拆卸的一 端。 通过采用上述技术方案，连接头上开设凹槽，凸块与凹槽配合，在将连接线插入到 凸块与凹槽之间时，然后将凸块向凹槽内挤压，使连接线与连接头固定连接。 综上所述，本发明包括以下至少一种有益技术效果： 1.通过将水管放置到管槽内，并且管槽的底部放置有沙子层，水管位于沙子层内，然后 将细土层和粗土层依次回填到沙子层上，由于水管全部位于沙子层内，沙子层的密实性较 好，而且在水管对沙子层进行挤压时，沙子层能够向外侧进行适当的扩展，从而避免了水管 与管槽底部接触，保护水管，减少水管发生损坏； 2.通过在管槽内铺设水管时，先通过支撑装置将水管吊设到管槽底部的上方，然后向 管槽内填充沙子层，由于管槽下方预留了间隙，从而能够使沙子层比较轻松填入到水管的 下方，同时通过支撑装置调节水管的高度，使水管在进行连接时，比较方便安装； 3.通过固定组件先固定在管槽上，然后将悬挂组件连接在水管上，再将水管吊起后，通 过调节组件对水管的高度进行调节，从而使水管保护在同一高度上。 附图说明 图1是实施例一的整体结构示意图； 图2是实施例二的使用状态结构示意图； 图3是实施例二的整体结构示意图； 图4是实施例二的调节组件爆炸结构示意图； 图5是实施例二的悬挂组件的剖视图； 图6是实施例二连接头与凸块的连接结构示意图。 图中，1、管槽；2、沙子层；3、细土层；4、粗土层；5、固定组件；51、架体；511、滑槽； 52、支撑腿；521、第一杆件；522、第二杆件；53、支撑板；531、倒刺；6、悬挂组件；61、连接头； 62、连接线；63、凹槽；64、凸块；65、U形件；66、螺栓；7、调节组件；71、螺杆；711、导槽；72、螺 母；73、滑块；731、通孔；732、凸棱；8、水平仪；9、水管。
