技术摘要：

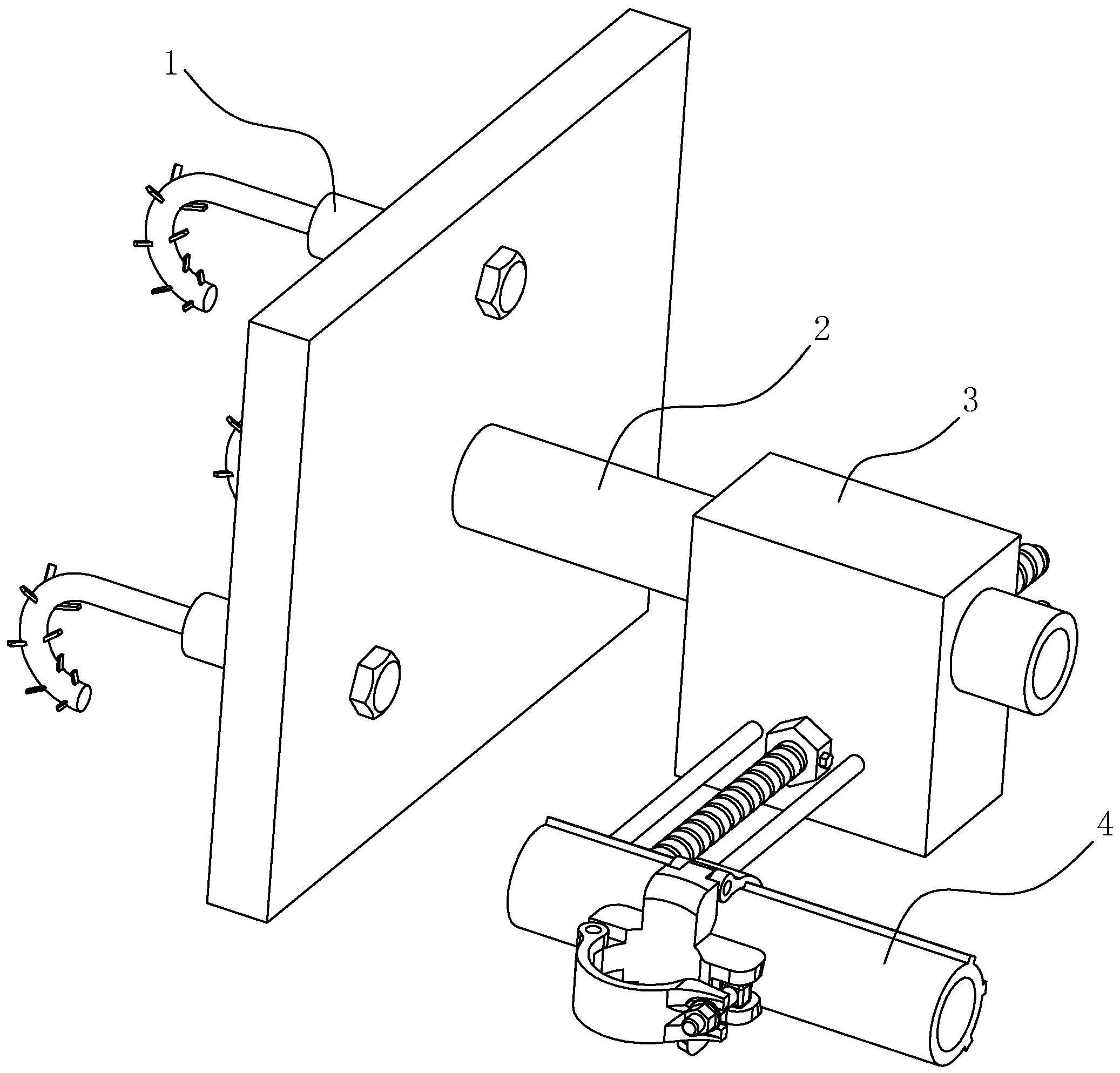

本发明涉及一种用于工业厂房外墙脚手架的连墙装置及其使用方法，属于建筑施工领域，其包括预埋部和连接部，预埋部包括预埋杆和预埋套管，预埋杆靠近墙体外的一端设有外螺纹，预埋套管的内壁上开设有内螺纹并螺纹套接在预埋杆上，连接部包括连接管，连接管的一端设置有  全部
背景技术：
在结构和装饰施工过程中，通常采用外脚手架以提供施工作业面，保证作业人员 的安全。规范要求对于高度24m以上双排脚手架，应采用刚性连墙装置与建筑物连接，连墙 装置的连接方式通常采用与主体结构拉结。但是，在一些工业厂房设计中，为满足生产工艺 的要求，较多出现柱网设计尺寸较大、结构净空较高的情况。因此，脚手架安装时所用的连 墙装置只能够在厂房外墙体上的指定位置的结构梁上进行预埋，可预埋位置与需连墙位置 未必吻合，因而当脚手架搭建的过程中，难以保证连墙装置与脚手架上的钢管完全对准，导 致实际安装的过程中连墙装置与脚手架之间的稳定性降低。
技术实现要素：
针对现有技术存在的不足，本发明的第一目的在于提供一种用于工业厂房外墙脚 手架的连墙装置，具有便于提高连墙装置与脚手架的对准效果以提高连接的稳定性的优 点。 本发明的上述目的是通过以下技术方案得以实现的： 一种用于工业厂房外墙脚手架的连墙装置，包括预埋部和连接部，所述预埋部包括预 埋杆和预埋套管，所述预埋杆靠近墙体外的一端开设有外螺纹，所述预埋套管的内壁上开 设有内螺纹并螺纹套接在预埋杆上，所述连接部包括连接管，所述连接管的一端设置有连 接板，所述连接板上设置有定位螺栓，所述定位螺栓穿过连接板并插设在预埋套管内，所述 连接管远离连接板的一端固定设置有连接块，所述连接块内开设有通孔，所述通孔内穿设 有扣紧组件，所述扣紧组件包括扣紧管，所述扣紧管的一端安装有直角扣件，所述扣紧管上 固定连接有插杆，所述插杆穿设在连接块的通孔内，所述插杆上设置有使得插杆与连接块 相对位置固定的定位件。 通过采用上述技术方案，将预埋部预埋预埋在墙体内并浇注混凝土，然后通过定 位螺栓拧入预埋套管位于墙体外的一端的螺纹孔内，实现对连接板和连接管在墙体上位置 的固定，再将扣紧管上的直角扣件移动至与脚手架上的管件对准，并通过调节插杆在连接 块内的位置使得直角扣件能够对准脚手架上的管件，然后通过定位件实现对插杆与连接块 之间相对位置的固定，将直角扣件扣合在管件上实现对扣紧管与脚手架上的管件之间位置 的固定，从而实现脚手架与墙体之间的连接，本发明通过设置连接块，并将扣紧组件可伸缩 设置在连接块内，提高了连墙装置与脚手架的对准效果，从而在一定程度上提高了脚手架 在墙体上连接的稳定性。 本发明的进一步设置为：所述插杆的两侧分别开设有旋向相反的外螺纹，所述定 位件包括两个抵紧螺母，两个所述抵紧螺母内开设有旋向相反的内螺纹并分别套设在插杆 4 CN 111608385 A 说　明　书 2/5 页 的两侧的外螺纹上。 通过采用上述技术方案，通过在插杆的两侧开设外螺纹，使两侧的外螺纹旋向相 反，并在插杆位于定位块外部的两侧设置抵紧螺母，将插杆移动到指定位置后，将插杆靠近 直角扣件一侧的抵紧螺母拧动到指定位置，实现对插杆位置的限定，然后将远离直角扣件 一侧的抵紧螺母向靠近定位块的方向拧动，在两个抵紧螺母的共同作用下，将插杆的位置 固定在定位块上的指定位置，以便于使直角扣件的位置适应脚手架上的管件的位置，从而 方便了直角扣件与管件之间位置的对准。 本发明的进一步设置为：所述抵紧螺母的一侧设置有锁紧螺栓，所述锁紧螺栓穿 过抵紧螺母并与插杆相抵接。 通过采用上述技术方案，通过在抵紧螺母的一侧设置锁紧螺栓，将抵紧螺母拧动 到指定位置后，将定位螺栓相抵紧螺母侧壁上开设的螺纹孔内拧入，并使锁紧螺栓的螺杆 与插杆上的外螺纹相抵接，实现对抵紧螺母的锁紧作用，从而提高抵紧螺母在插杆上拧动 后的稳定性，使抵紧螺母不易发生松动。 本发明的进一步设置为：所述扣紧管上且位于插杆的两侧均设置有限位杆，所述 连接块的两侧均开设有供限位杆插设的限位孔。 通过采用上述技术方案，通过在扣紧管上设置两根限位杆，实现对扣紧管位置的 限定，使拧动抵紧螺母的过程中扣紧管不会发生转动，始终保持水平状态，从而使直角扣件 的角度不会发生偏移，进而方便将直角扣件扣接在脚手架上的管件上。 本发明的进一步设置为：所述直角扣件包括两个相互垂直的扣环，套设在所述扣 紧管上的扣环内开设有限位槽，所述扣紧管上设置有与限位槽滑动配合的限位条。 通过采用上述技术方案，通过在直角扣件套设在扣紧管上的扣环内开设限位槽， 并在扣紧管上设置与限位槽相配合的限位条，以便于对直角扣件的位置进行限定，使直角 扣件安装在扣紧管上后角度得到固定，从而方便将直角扣件上的另一个扣环安装在脚手架 上的管件上。 本发明的进一步设置为：所述预埋部有三组，三组所述预埋部之间的连线形成一 个等边三角形。 通过采用上述技术方案，通过设置三组预埋部，并使三个预埋部之间的连线形成 等边三角形，以便于提高整体结构的稳定性，从而提高连墙装置在墙体上连接的稳定性，从 而提高脚手架的牢固性。 本发明的进一步设置为：所述连接板靠近预埋套管的一面设置有对准块，所述预 埋套管朝向墙体外的一端开设有供对准块插设的对准槽。 通过采用上述技术方案，通过在连接板上设置对准块，安装连接板时将对准块对 准预埋套筒上的对准槽实现对连接板与预埋套筒的对准作用，从而方便连接板的安装过 程。 本发明的进一步设置为：所述预埋杆位于墙体内的一端设置有弯钩部，所述弯钩 部上分布有多个稳固片。 通过采用上述技术方案，通过在预埋杆上设置弯钩部，并在弯钩部上分布多个稳 固片，以增大预埋杆与墙体模板内的混凝土的接触面积，进一步提高预埋杆在墙体内的稳 定性。 5 CN 111608385 A 说　明　书 3/5 页 本发明的上述第二目的是通过以下技术方案得以实现的： 一种用于工业厂房外墙脚手架的连墙装置的使用方法，包括以下步骤： S1：将预埋杆螺纹连接在预埋套管内，然后将预埋杆和预埋套管安装在外墙模板内并 向外墙模板内浇筑混凝土，实现对预埋部位置的固定； S2：将连接板上的定位螺栓对准预埋套管上的内螺纹并插入预埋套管内实现对连接板 在墙体上的位置的固定； S3：调节直角扣件在扣紧管上的位置，使直角扣件在扣紧管的长度方向上的位置与脚 手架上的待连接管件的位置对准； S4：调节插杆在连接块上的位置使扣紧管上的直角扣件能够套设在脚手架上的管件 上，然后通过定位件实现对插杆与连接块相对位置的固定，并将直角扣件扣合在脚手架上 的管件上。 综上所述，本发明包括以下有益技术效果： 1、本发明通过在连接管上设置连接块，将扣紧组件可伸缩设置在连接块内，并通过定 位件进行定位，以便于将扣紧组件对准脚手架上的管件上，从而提高连墙装置与脚手架的 对准效果，在一定程度上提高了脚手架在墙体上连接的稳定性。 2、本发明通过在插杆的两侧开设旋向相反的外螺纹，并在插杆位于定位块外部的 两侧设置抵紧螺母，将插杆移动到指定位置后，将插杆靠近直角扣件一侧的抵紧螺母拧动 到指定位置，实现对插杆位置的限定，然后将远离直角扣件一侧的抵紧螺母向靠近定位块 的方向拧动，在两个抵紧螺母的共同作用下，将插杆固定在定位块上的指定位置。 3、本发明通过在扣紧管上设置两根限位杆，实现对扣紧管位置的限定，使拧动抵 紧螺母的过程中扣紧管不会发生转动，始终保持水平状态，从而使直角扣件的角度不会发 生偏移，进而方便将直角扣件扣接在脚手架上的管件上。 附图说明 图1是本发明实施例的结构示意图。 图2是本发明实施例的预埋部与连接板的第一结构示意图。 图3是本发明实施例的预埋部与连接板的第一结构示意图。 图4是本发明实施例的扣紧组件与连接部的结构示意图。 图5是本发明实施例的扣紧组件的结构示意图。 图6是本发明实施例的连墙装置与脚手架上的竖梁的连接结构示意图。 图7是本发明实施例的连墙装置与脚手架上的横梁的连接结构示意图。 图中，1、预埋部；11、预埋杆；111、弯钩部；1111、稳固片；12、预埋套管；121、对准 槽；2、连接部；21、连接管；22、连接板；221、对准块；23、定位螺栓；3、连接块；4、扣紧组件； 41、扣紧管；411、限位杆；412、限位条；42、直角扣件；421、扣环；422、限位槽；43、插杆；44、定 位件；441、抵紧螺母；442、锁紧螺栓。
