技术摘要：
本发明属于服装截切技术领域，尤其涉及一种用于服装的冲压截切机，它包括机体、液压推杆、冲切上模、冲切下模，本发明设计的截切机，其冲切上模和冲切下模可以根据衣片的实际形状，调节对应的第一刀片安装单元和两个第二刀片安装单元，使得上刀片和下刀片安装在冲切上  全部
背景技术：
服装在裁剪加工时常常会用到冲切裁剪，按照衣片样板的形状，如领子，袖口、口 袋、袋盖、手套等制成膜具，在冲压截切时利用安装在相应机器上带有刀口的磨具，对面料 进行冲压获得衣片的裁剪加工，切出所需的服装衣片。 但是服装加工冲切机多用于精度要求高、款式较为固定，且生产批量大的服装裁 剪加工，因为模具制造费用较高，不适用于生产批量小，款式变化大的服装。 所以设计一种适用于款式变化大的服装冲切机是很有必要的。 本发明设计一种用于服装的冲压截切机解决如上问题。
技术实现要素：

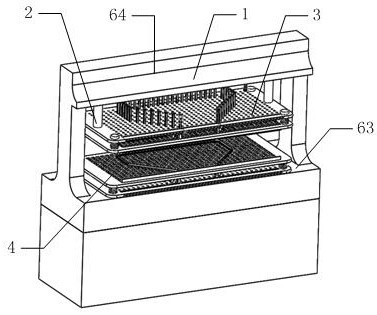

为解决现有技术中的上述缺陷，本发明公开一种用于服装的冲压截切机，它是采 用以下技术方案来实现的。 一种用于服装的冲压截切机，它包括机体、液压推杆、冲切上模、冲切下模，其中机 体上具有摆放平台，摆放平台的上侧具有横梁；冲切上模通过两个对称分布的液压推杆上 下滑动安装在横梁的下侧；冲切下模安装在摆放平台的上侧；其特征在于：所述冲切上模和 冲切下模上下对称；所述冲切上模是由第一模板、第二模板和多个均匀分布的安装在第一 模板和第二模板上的第一刀片安装单元组成；所述第一模板可相对第二模板滑动，且两者 之间安装有第一复位弹簧。 上述第一刀片安装单元包括第四复位弹簧、导向杆、安装柱、限位块、卡块、连接方 板、第二复位弹簧、限位盘、磁性吸盘、第二软磁铁、磁性吸块、安装壳、第三复位弹簧，其中 导向杆滑动安装在第一模板上，且导向杆与第一模板之间安装有第四复位弹簧；安装壳滑 动安装在第二模板上，且安装壳的上端与导向杆的下端固定连接；所述安装壳的上端固定 安装在第一软磁铁，磁性吸块固定安装在第二模板的下侧，磁性吸块与第一软磁铁配合；卡 块一端的下侧具有斜面，两个卡块对称的滑动安装在安装壳的两侧，两个卡块与第二模板 限位配合；所述两个卡块之间安装有两个对称分布的第三复位弹簧；限位块为三角状结构， 限位块滑动安装在安装壳内，限位块与两个卡块配合；安装柱滑动安装在安装壳内，安装柱 与限位块之间通过连接方板固定连接；限位盘固定安装在安装壳内，且位于安装柱的上侧； 连接方板穿过限位盘；限位盘与限位块之间安装有第二复位弹簧；所述限位盘的下侧固定 安装有磁性吸盘，安装柱的上端固定安装有第二软磁铁；所述第二软磁铁与磁性吸盘配合。 上述第一模板和第二模板的前端还滑动安装有两个第二刀片安装单元；所述第二 刀片安装单元与第一刀片安装单元结构完全相同。 在冲切的时候，冲切上模中两个第二刀片安装单元和服装冲切轨迹相对应的部分 第一刀片安装单元中的安装壳的下端通过刀片安装体安装有上刀片，上刀片在安装完成后 5 CN 111549517 A 说　明　书 2/9 页 所形成的形状与服装冲切轨迹相同；所述刀片安装体在安装上刀片时，会挤压安装柱使得 磁性吸盘、第二软磁铁和刀片安装体吸附在一起，同时第一软磁铁和磁性吸块吸附在一起； 上刀片的底端高于未安装上刀片的安装壳的下端面。 冲切下模中两个第二刀片安装单元和服装冲切轨迹相对应的部分第一刀片安装 单元中的安装壳的下端通过刀片安装体安装有下刀片，下刀片在安装完成后所形成的形状 与服装冲切轨迹相同；所述刀片安装体在安装下刀片时，会挤压安装柱使得磁性吸盘、第二 软磁铁和刀片安装体吸附在一起，同时第一软磁铁和磁性吸块吸附在一起；下刀片的顶端 低于未安装上刀片的安装壳的下端面；所述上刀片和下刀片在安装完成相互配合。 上述冲切上模的第二模板的下侧安装有直线分布的切割上刀片，冲切下模与冲切 上模对应的第二模板的上侧安装有直线分布的切割下刀片，切割上刀片和切割下刀片配 合。 作为本技术的进一步改进，对于上述冲切上模，第一模板固定安装在液压推杆的 下端，第二模板的四个角落上分别固定安装有一个导向限位杆，第二模板通过四个导向限 位杆滑动安装在第一模板的下侧；四个第一复位弹簧分别嵌套安装在四个导向限位杆的外 侧，且四个第一复位弹簧的上端固定安装在第一模板上，第四第一复位弹簧的下端固定安 装在第二模板上；对于上述冲切下模，第一模板固定安装在机体摆放平台的上侧，第二模板 通过四个导向限位杆滑动安装在第一模板的上侧；所述第一复位弹簧为压缩弹簧。 作为本技术的进一步改进，上述第一模板上开有均匀分布的第一方孔，所述第一 方孔靠近对应第二模板的一侧分别开有一个贯通的第一安装槽；磁性吸块固定安装在第一 安装槽内，所述的第一刀片安装单元中的导向杆分别滑动安装在对应的第一方孔内；上述 第二模板上开有均匀分布贯通的第二方孔，每个所述的第二方孔分别在其两侧对称的开有 两个卡槽；第二方孔的上端开有第三方孔，所述第三方孔的宽度大于第二方孔，且卡槽靠近 第二方孔一端的上侧与第三方形相通；卡槽上端面深度小于卡槽下端面深度；所述的第一 刀片安装单元中的安装壳分别滑动安装在对应的第二方孔内；安装壳上安装的两个卡块分 别与对应第二方孔内所开的两个卡槽配合。 作为本技术的进一步改进，上述安装壳内的上端具有方形滑槽，方形滑槽上端的 两侧开有对称分布的导向槽，所述方形滑槽下端的两侧对称的开有两个贯通的卡块安装 槽，卡块安装槽的两侧开有两个第二安装槽；安装壳内的下端具有圆形安装槽。 安装壳内安装的两个卡块未具有斜面的一端滑动安装在卡块安装槽内，两个卡块 位于安装壳内的一端分别对称的固定安装有两个弹簧安装板，两个卡块之间安装的两个第 三复位弹簧的两端分别固定安装在四个弹簧安装板上；安装壳内安装的限位块的两侧对称 的安装有两个导向块，限位块通过两个导向块与导向槽的滑动配合安装在安装壳内的方形 滑槽内；安装壳内安装的连接板的上端固定安装有弹簧安装盘，第二复位弹簧的上端固定 安装在弹簧安装盘上，第二复位弹簧的下端固定安装在对应的限位盘上；所述限位盘固定 安装在安装壳内所开的圆形安装槽内。 作为本技术的进一步改进，上述刀片安装体伸入对应安装壳内的一端固定安装有 第三软磁铁；磁性吸盘和磁性吸块均为电磁铁。 作为本技术的进一步改进，上述第一模板的前端开有第一滑动槽，第一滑动槽的 两侧开有对称分布的导向滑槽，两个导向滑槽中靠近第一模板前端的导向滑槽的一侧开有 6 CN 111549517 A 说　明　书 3/9 页 穿出第一模板前端的上紧通槽；第二模板的前端开有第二滑动槽，第二滑动槽的两侧对称 的开有两个限位通槽。 对于第二刀片安装单元，固定方套的两端对称的安装有两个滑块，固定方套通过 两个滑块与两个第一滑动槽的滑动配合安装在第一模板上；磁性吸块固定安装在固定方套 的下侧，导向杆滑动安装在固定方套上；第四复位弹簧的一端固定安装在导向杆上，第四复 位弹簧的另一端固定安装在固定方套上；安装壳内安装的两个卡块具有斜面的一端与第二 模板上所开的第二滑动槽配合。 上述固定方套的位置固定后，通过上紧铆钉穿过上紧通槽将固定方套固定。 作为本技术的进一步改进，上述上刀片和下刀片分别通过多个均匀分布的锁机构 安装在对应的第一刀片安装单元和第二刀片安装单元上。 上述刀片安装体的下侧安装有固定柱，所述刀片安装体和固定柱内开有上下相通 的第三安装槽；所述上刀片和下刀片均具有弹性。 上述锁机构包括触发块、板簧、连接板、限位卡块，其中两个触发块对称的滑动安 装在第三安装槽上端的两侧，且两个触发块的一端位于刀片安装体的外侧；两个限位卡块 的一端具有斜面，两个限位卡块对称的滑动安装在第三安装槽下端的两侧，且两个限位卡 块的一端位于固定柱的外侧；所述两个触发块与两个限位卡块一一对应且分别通过一个连 接板固定连接；所述两个连接板之间安装有多个均匀分布的板簧；上刀片和下刀片通过与 两个限位卡块的配合安装在刀片安装体上。 作为本技术的进一步改进，上述上刀片包括第一连接壳、第一刀刃，其中第一连接 壳上具有U形槽，U形槽的两侧具有两个对称分布的限位卡槽；第一连接壳通过两个限位卡 槽与两个限位卡块的配合安装在刀片安装体上；固定柱位于U形槽内，第一刀刃固定安装在 第一连接壳上。 上述下刀片包括第二连接壳、第二刀刃，其中第二连接壳上具有U形槽，U形槽的两 侧具有两个对称分布的限位卡槽；第二连接壳通过两个限位卡槽与两个限位卡块的配合安 装在刀片安装体上；固定柱位于U形槽内，第二刀刃固定安装在第二连接壳的一侧。 作为本技术的进一步改进，上述上刀片在被两个第二刀片安装单元固定后，上刀 片的两端紧贴切割上刀片。 上述下刀片在被两个第二刀片安装单元固定后，下刀片的两端紧贴切割下刀片。 作为本技术的进一步改进，上述第三复位弹簧为拉伸弹簧。 相对于传统的服装截切技术，本发明设计的有益效果如下： 1、本发明设计的截切机，其冲切上模和冲切下模可以根据衣片的实际形状，调节对应 的第一刀片安装单元和两个第二刀片安装单元，使得上刀片和下刀片安装在冲切上模和冲 切下模上后，上刀片和下刀片形成的刀片切割轨迹与需要截切的衣片的形状对应；降低了 传统截切机在模具制造的花销；而且本发明设计的截切机适用于生产批量小，且款式变化 大的服装。 2、本发明设计了上切割刀片和下切割刀片，通过上切割刀片和下切割刀片对上刀 片和下刀片未能冲切到的衣片与衣片料连接部分进行切割，减去了人工切割连接部分的工 作，降低了劳动力。 3、本发明中通过调节两个第二刀片安装单元的位置，调节上刀片两端和上切割刀 7 CN 111549517 A 说　明　书 4/9 页 片之间的角度，使得上刀片的端面能够紧贴切割上刀片；调节下刀片两端和下切割刀片之 间的角度，使得下刀片的端面紧贴切割下刀片，保证上刀片和下刀片冲切完成后，留出的与 服装料连接的部分正好能被上切割刀片和下切割刀片切割下，提高冲切效率。 4、本发明在冲切过程中，未安装有刀片的第一刀片安装单元的安装壳首先相互接 触，对衣片进行施压，保证衣片在裁剪过程中不会窜动。 附图说明 图1是整体部件外观示意图。 图2是整体部件分布示意图。 图3是冲切上模和冲切下模外观示意图。 图4是冲切上模和冲切下模分布示意图。 图5是冲切上模结构示意图。 图6是第一刀片安装单元安装示意图。 图7是上刀片安装示意图。 图8是第一模板和第二模板结构示意图。 图9是第一刀片安装单元结构示意图。 图10是安装壳结构示意图。 图11是限位块和卡块安装示意图。 图12是锁机构安装示意图。 图13是刀片安装体和锁机构配合示意图。 图14是刀片安装体结构示意图。 图15是第二刀片安装单元结构示意图。 图16是第二刀片安装单元安装示意图。 图17是上刀片结构示意图。 图18是下刀片结构示意图。 图中标号名称：1、机体；2、液压推杆；3、冲切上模；4、冲切下模；5、第一刀片安装单 元；6、第一复位弹簧；7、导向限位杆；8、第一模板；9、第二模板；10、安装壳；11、第二复位弹 簧；12、安装柱；13、限位块；14、卡块；15、上刀片；16、刀片安装体；17、第一方孔；18、第一安 装槽；19、第二方孔；20、第三方孔；21、卡槽；22、导向杆；23、第一软磁铁；24、第三复位弹簧； 25、第四复位弹簧；26、限位盘；27、导向槽；28、方形滑槽；29、第二安装槽；30、卡块安装槽； 31、圆形安装槽；32、弹簧安装板；33、导向块；34、连接方板；35、弹簧安装盘；36、磁性吸盘； 37、第二软磁铁；38、第三软磁铁；39、锁机构；40、第三安装槽；41、固定柱；42、触发块；43、板 簧；44、连接板；45、限位卡块；46、第一连接壳；47、第一刀刃；48、第二刀刃；49、第二连接壳； 50、下刀片；51、第二刀片安装单元；52、固定方套；53、上紧铆钉；54、导向滑槽；55、第一滑动 槽；56、上紧通槽；57、限位通槽；58、第二滑动槽；59、磁性吸块；60、限位卡槽；61、切割上刀 片；62、切割下刀片；63、摆放平台；64、横梁；65、滑块。
