技术摘要：
本发明提供一种用于配电柜搬运的多功能专用运输箱，涉及配电柜运输技术领域，解决了现配电柜运输时，其容易因颠簸而导致配电柜内部电子器件受到损伤，致使后续配电柜安装后因内部电子器件的损坏而导致无法使用，并且配电柜从运输装置拆卸时，因配电柜体积较重，工作人  全部
背景技术：
配电柜分动力配电柜和照明配电柜、计量柜，是配电系统的末级设备，配电柜是电 动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于 负荷集中、回路较多的场合，它们把上一级配电设备某一电路的电能分配给就近的负荷，这 级设备应对负荷提供保护、监视和控制。 现配电柜运输时，其容易因颠簸(例如上下颠簸、左右前后晃动产生硬性碰撞)而 导致配电柜内部电子器件受到损伤，致使后续配电柜安装后因内部电子器件的损坏而导致 无法使用，并且配电柜从运输装置拆卸时，因配电柜体积较重，工作人员并不利于拆卸操， 给工作人员造成较大劳动负担。
技术实现要素：

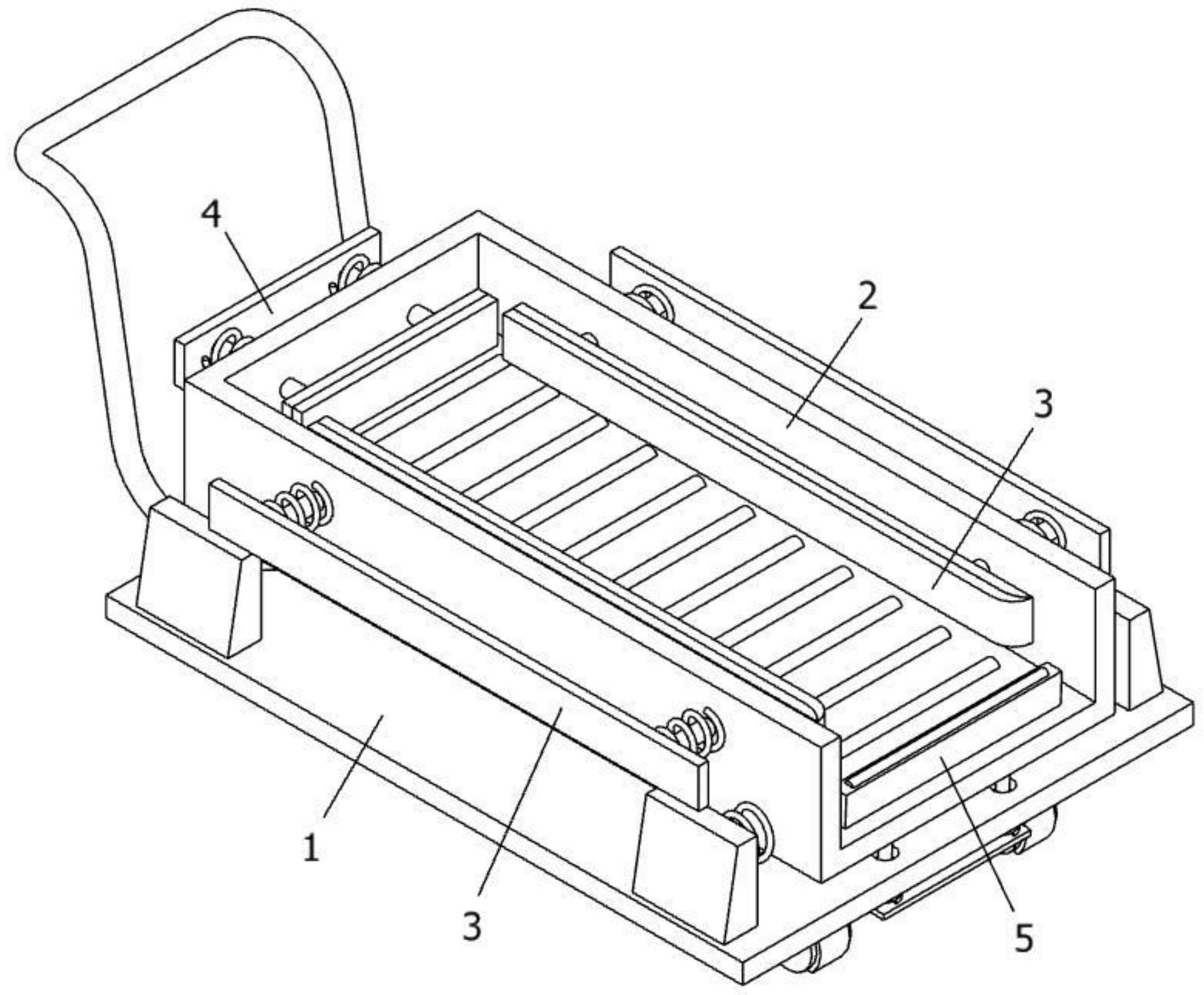

为了解决上述技术问题，本发明提供一种用于配电柜搬运的多功能专用运输箱， 以解决现配电柜运输时，其容易因颠簸(例如上下颠簸、左右前后晃动产生硬性碰撞)而导 致配电柜内部电子器件受到损伤，致使后续配电柜安装后因内部电子器件的损坏而导致无 法使用，并且配电柜从运输装置拆卸时，因配电柜体积较重，工作人员并不利于拆卸操，给 工作人员造成较大劳动负担的问题。 本发明一种用于配电柜搬运的多功能专用运输箱的目的与功效，由以下具体技术 手段所达成： 一种用于配电柜搬运的多功能专用运输箱，包括推运机构，所述推运机构上方固 定连接有承托机构，且承托机构前后两侧均固定连接有一组侧边缓冲机构；所述承托机构 左侧方固定连接有左侧缓冲机构，且承托机构右侧方滑动连接有限位机构，并且限位机构 与推运机构固定相连接；所述限位机构包括有矩形限位块、滑动辅助辊B、限位圆杆、缓冲弹 簧E、矩形踩压板，所述矩形限位块顶端面内嵌转动安装有一根滑动辅助辊B，且矩形限位块 底端面通过两根限位圆杆固定连接有一块矩形踩压板，两根所述限位圆杆上均套接有一个 缓冲弹簧E，所述缓冲弹簧E一端与矩形踩压板顶端面固定相连接，且缓冲弹簧E另一端不与 矩形限位块底端面相接触，所述限位机构安装状态下，所述矩形限位块滑动连接在矩形开 口内，两根所述限位圆杆分别滑动连接在两处圆形限位通孔内，且圆形限位通孔直径大于 限位圆杆直径，所述缓冲弹簧E另一端固定连接在圆形凹槽内，当所述缓冲弹簧E处于普通 伸展状态下，所述矩形限位块顶端高于承托槽内端底侧面，当所述缓冲弹簧E处于拉伸状态 下，所述矩形限位块顶端位于矩形开口内，且同时矩形踩压板底端面高于万向轮底端部位。 进一步的，所述推运机构包括有推运板、直角梯形块、缓冲弹簧A、圆形限位通孔、 万向轮、推杆、圆形凹槽，所述推运板顶端面四处边缘夹角部位均固定安装有一块直角梯形 4 CN 111547115 A 说　明　书 2/6 页 块，且每块直角梯形块的垂直端面均朝向推运板内侧方部位，每块所述直角梯形块的垂直 端面上均固定连接有一个缓冲弹簧A，所述推运板左端面固定连接有推杆，且推运板底端面 呈矩形阵列状共安装有四组万向轮，所述推运板顶端面右侧方边缘部位呈前后对称状共开 设有两处圆形限位通孔，且推运板底端面相对于两处圆形限位通孔轴心部位均开设有一处 圆形凹槽； 进一步的，所述承托机构包括有矩形壳体、承托槽、圆形滑动孔A、圆形滑动孔B、滑 动辅助辊A、矩形开口、缓冲弹簧B，所述矩形壳体顶端面及右端面之间共同开设有一处承托 槽，且承托槽内端底侧面与矩形壳体底端面呈三度夹角，所述承托槽内端底侧面呈均匀分 布状共内嵌转动安装有若干根滑动辅助辊A，所述承托槽内端底侧面右侧边缘部位开设有 一处贯穿矩形壳体的矩形开口，且矩形开口与承托槽内端底侧面呈九十度垂直角，所述矩 形壳体底端面呈矩形阵列状共固定连接有四个缓冲弹簧B，所述矩形壳体左端面呈前后对 称状共开设有两处与承托槽相连通的圆形滑动孔A，且矩形壳体前端面及后端面均呈左右 对称状各开设有两处与承托槽相连通的圆形滑动孔B，所述承托机构安装状态下，四个所述 缓冲弹簧B底端与推运板顶端面固定相连接，且矩形壳体位于四块直角梯形块之间，并且矩 形壳体前端面及后端面均不与四块直角梯形块垂直端面所固定连接的缓冲弹簧A相接触， 所述圆形限位通孔轴心线与矩形开口处于平行状态； 进一步的，所述侧边缓冲机构包括有矩形外侧板A、滑动圆杆A、缓冲弹簧C、矩形内 侧板A、弧形结构、橡胶层A，所述矩形外侧板A前端面与矩形内侧板A后端面之间通过两根滑 动圆杆A固定相连接，且两根滑动圆杆A上均套接有一个缓冲弹簧C，所述缓冲弹簧C一端与 矩形外侧板A前端面固定相连接，且缓冲弹簧C另一端不与矩形内侧板A后端面相接触，所述 矩形内侧板A前端面右侧端采用弧形结构，且矩形内侧板A前端面及弧形结构的弧形端面共 同粘接有一层橡胶层A，所述侧边缓冲机构安装状态下，两根所述滑动圆杆A分别滑动连接 在两处圆形滑动孔B内，所述矩形外侧板A位于矩形壳体外侧方，且矩形内侧板A位于承托槽 内侧方，所述缓冲弹簧C与矩形壳体外端面固定相连接，所述矩形内侧板A的弧形结构部位 朝向承托槽右侧开口端部位； 进一步的，所述左侧缓冲机构包括有矩形外侧板B、滑动圆杆B、缓冲弹簧D、矩形内 侧板B、橡胶层B，所述矩形外侧板B右端面与矩形内侧板B左端面通过两根滑动圆杆B固定相 连接，两根所述滑动圆杆B上均套接有一个缓冲弹簧D，所述缓冲弹簧D一端与矩形外侧板B 右端面固定相连接，另一端不与矩形内侧板B左端面不相接触，所述矩形内侧板B右端面粘 接有一层橡胶层B，所述左侧缓冲机构安装状态下，两根所述滑动圆杆B与两处圆形滑动孔A 滑动相连接，所述矩形外侧板B位于矩形壳体外侧方，且矩形内侧板B位于承托槽内侧方，所 述缓冲弹簧D另一端与矩形壳体左端面固定相连接； 与现有技术相比，本发明具有如下有益效果： 配电柜运输时，当上下颠簸时，经由四个缓冲弹簧B伸展收缩起到缓冲上下颠簸的 作用，避免配电柜因上下颠簸而发生颠簸损坏；当左右晃动时，配电柜与左右两组侧边缓冲 机构中的橡胶层A相接触，当前后晃动时，滑动圆杆A沿圆形滑动孔B滑动，缓冲弹簧B伸展收 缩起到缓冲左右晃动的作用，避免配电柜因前后晃动而发生撞击损坏；当前后晃动时，滑动 圆杆A沿圆形滑动孔A滑动，缓冲弹簧C伸展收缩起到缓冲左右晃动的作用，避免配电柜因左 右晃动而发生撞击损坏，且承托机构安装状态下，矩形壳体位于四块直角梯形块之间，且矩 5 CN 111547115 A 说　明　书 3/6 页 形壳体前端面及后端面均不与四块直角梯形块垂直端面所固定连接的缓冲弹簧A相接触， 故当前后晃动时，矩形壳体前端面及后端面也将会与四个缓冲弹簧A相互碰撞接触，经由缓 冲弹簧A起到缓冲作用，避免侧翻或与直角梯形块发生硬性撞击。 附图说明 图1是本发明的顶端轴视结构示意图。 图2是本发明的底端轴视结构示意图。 图3是本发明的俯视结构示意图。 图4是本发明的主视结构示意图。 图5是本发明的右视结构示意图。 图6是本发明的图4中右侧剖视结构示意图。 图7是本发明的推运机构顶端轴视结构示意图。 图8是本发明的推运机构底端轴视结构示意图。 图9是本发明的推运机构主视结构示意图。 图10是本发明的承托机构顶端轴视结构示意图。 图11是本发明的承托机构底端轴视结构示意图。 图12是本发明的承托机构内部剖视结构示意图。 图13是本发明的侧边缓冲机构结构示意图。 图14是本发明的左侧缓冲机构结构示意图。 图15是本发明的限位机构结构示意图。 图中，部件名称与附图编号的对应关系为： 1、推运机构；101、推运板；102、直角梯形块；103、缓冲弹簧A；104、圆形限位通孔； 105、万向轮；106、推杆；107、圆形凹槽；2、承托机构；201、矩形壳体；202、承托槽；203、圆形 滑动孔A；204、圆形滑动孔B；205、滑动辅助辊A；206、矩形开口；207、缓冲弹簧B；3、侧边缓冲 机构；301、矩形外侧板A；302、滑动圆杆A；303、缓冲弹簧C；304、矩形内侧板A；305、弧形结 构；306、橡胶层A；4、左侧缓冲机构；401、矩形外侧板B；402、滑动圆杆B；403、缓冲弹簧D； 404、矩形内侧板B；405、橡胶层B；5、限位机构；501、矩形限位块；502、滑动辅助辊B；503、限 位圆杆；504、缓冲弹簧E；505、矩形踩压板；
