技术摘要：
本发明涉及日用电器领域，具体涉及一种鞋子自动护理装置。为了解决鞋子护理的问题，一种鞋子自动护理装置，包括箱体、箱门、鞋刷a、鞋刷b、喷油器a、喷油器b、鞋刷振动器a、鞋刷振动器b、底板、底板振动器、底板减震器、侧板刷、吹风机、加热器、导风管、臭氧发生器、  全部
背景技术：
本发明的目的在于：提供一种结构简单，功能多元化，操作简单的鞋子自动护理装 置。 本发明通过以下技术方案实现： 一种鞋子自动护理装置，包括箱体、箱门、鞋刷a、鞋刷b、喷油器a、喷油器b、鞋刷振 动器a、鞋刷振动器b、底板、底板振动器、底板减震器、侧板刷、吹风机、吹风机出风口、加热 器、导风管、臭氧发生器、臭氧发生器激发端、吸尘器、鞋刷导轨、鞋刷滑动电机、偏心轮、连 杆、鞋刷连接轴、控制器、电源、鞋刷刷毛、底板刷毛、鞋子定位格、喷油嘴、通气孔，其特征在 于：所述箱体内设置有鞋刷a、和鞋刷b，所述鞋刷a和鞋刷b通过鞋刷导轨和底板活动连接， 所述侧板刷和底板固定连接，所述箱体内设置有控制器和与控制器连接的电源。 所述鞋刷a和鞋刷b为腔体结构，内壁设置有鞋刷刷毛。 所述鞋刷a和鞋刷b上分别设置有鞋刷振动器a和鞋刷振动器b，鞋刷振动器a和鞋 刷振动器b与控制器连接，所述鞋刷a和鞋刷b侧壁上设置有通气孔。 所述鞋刷a和鞋刷b上分别设置有喷油器a和喷油器b，喷油器a和喷油器b的喷油嘴 分别设置在鞋刷a和鞋刷b内，喷油器a和喷油器b和控制器连接。 所述鞋刷a和鞋刷b通过鞋刷连接轴连接在一起，鞋刷连接轴通过连杆和鞋刷滑动 电机上的偏心轮活动连接，鞋刷滑动电机和控制器连接。 所述箱体内设置有吹风机，吹风机出风口上设置有加热器，吹风机出风口通过导 风管和鞋刷a和鞋刷b连接，吹风机和控制器连接，加热器和控制器连接。 所述箱体内设置有吸尘器，吸尘器和控制器连接。 所述箱体内设置有臭氧发生器，臭氧发生器的臭氧发生器激发端设置在吹风机 内，臭氧发生器和控制器连接。 所述底板上设有鞋子定位格，鞋子定位格内设置有底板刷毛， 所述底板上设有底板振动器和底板减震器，底板振动器和控制器连接。 所述箱体上设置有箱门。 本发明实现的技术效果：一种鞋子自动护理装置采用腔体结构鞋刷和振动器，结 构简单，清洁效果好，当需要护理鞋子时，通过控制器打开箱门，同时鞋刷滑动电机将鞋刷 拉开，向鞋刷a和鞋刷b各装入一只鞋子，关闭箱门，鞋刷滑动电机将鞋刷推到工作位置，鞋 3 CN 111588332 A 说　明　书 2/3 页 刷振动器a、b和底板振动器开始工作，擦拭鞋子，同时吸尘器开始除尘，擦拭工作完成，振动 器停止工作。对于比较脏的鞋子，可以通过鞋刷滑动电机拖动鞋刷a和鞋刷b往复运动，强力 清除鞋子上的污渍。根据鞋子的材料，是皮鞋，控制器控制喷油器a和b喷油，喷油完成，振动 器再次工作，将鞋油均匀的涂抹在皮鞋上，不是皮鞋，控制器不给喷油器a和b喷油指令。清 洁工作完成后，振动器关闭，吹风机、臭氧发生器和加热器开始工作，对鞋子进行烘干，消毒 作业，直至鞋子烘干，消毒工作完成，吹风机、加热器、臭氧发生器和吸尘器停止工作，鞋子 护理工作完成。鞋子取出后需要对装置进行清洁时，通过控制器启动吹风机、振动器和吸尘 器，对装置进行自清洁。该装置集鞋子清洁，喷油，烘干，消毒，除尘自清洁功能于一体，解决 了目前人们快节奏，高品质的生活需要。 附图说明 图1为本发明主机内部结构示意图。 图2为本发明主机打开箱门示意图。 图3为本发明鞋刷内部结构示意图。 图4为本发明底板和侧板刷结构示意图。 图5为本发明底板底部结构示意图。 图6为本发明主机右侧部分装置布局示意图。 附图标注： 1-箱体、2-鞋刷a、3-喷油器a、4-鞋刷振动器a、5-吹风机、6-吹风机出风口、7-加热 器、8-导风管、9-鞋刷振动器b、10-喷油器b、11-鞋刷b、12-吸尘器、13-控制器、14-电源、15- 鞋刷刷毛、16-通气孔、17-底板振动器、18-鞋刷滑动电机、19-鞋刷连接轴、20-偏心轮、21- 连杆、22-底板、23-鞋刷导轨、24-臭氧发生器、25-喷油嘴、26-侧板刷、27-鞋子定位格、28- 底板刷毛、29-底板减震器、30-臭氧发生器激发端、31-箱门
技术实现要素：

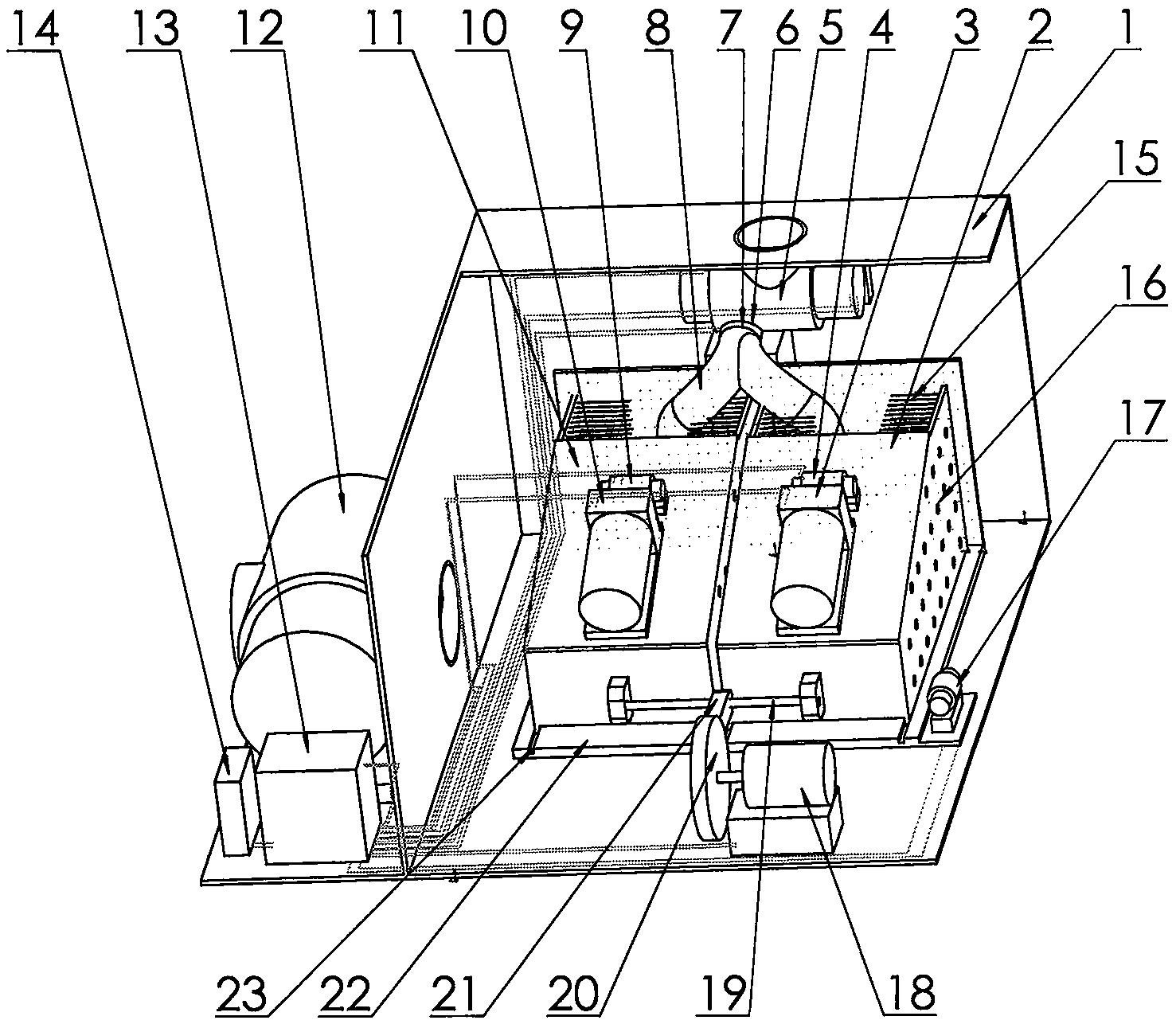

： 下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施 例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术 人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。 在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“设置”、“连接”应做 广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接， 也可以是电连接；可以是直接连接，也可以通过中间媒介间接连接，可以是两个元件内部的 连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含 义。 参见附图1-6，一种鞋子自动护理装置，包括箱体(1)、箱门(31)、鞋刷a(2)、鞋刷b (11)、喷油器a(3)、喷油器b(10)、鞋刷振动器a(4)、鞋刷振动器b(9)、底板(22)、底板振动器 (17)、底板减震器(29)、侧板刷(26)、吹风机(5)、吹风机出风口(6)、加热器(7)、导风管(8)、 臭氧发生器(24)、臭氧发生器激发端(30)、吸尘器(12)、鞋刷导轨(23)、鞋刷滑动电机(18)、 偏心轮(20)、连杆(21)、鞋刷连接轴(19)、控制器(13)、电源(14)、鞋刷刷毛(15)、底板刷毛 (28)、鞋子定位格(27)、喷油嘴(25)、通气孔(16)，其特征是：所述箱体(1)内设置有鞋刷a 4 CN 111588332 A 说　明　书 3/3 页 (2)、和鞋刷b(11)，所述鞋刷a(2)和鞋刷b(11)通过鞋刷导轨(23)和底板(22)活动连接，所 述侧板刷(26)和底板(22)固定连接，所述箱体(1)内设置有控制器(13)和与控制器(13)连 接的电源(14)。 所述鞋刷a(2)和鞋刷b(11)为腔体结构，内壁设置有鞋刷刷毛(15)。 所述鞋刷a(2)和鞋刷b(11)上分别设置有鞋刷振动器a(4)和鞋刷振动器b(9)，鞋 刷振动器a(4)和鞋刷振动器b(9)与控制器(13)连接，所述鞋刷a(2)和鞋刷b(11)侧壁上设 置有通气孔(16)。 所述鞋刷a(2)和鞋刷b(11)上分别设置有喷油器a(3)和喷油器b(10)，喷油器a(3) 和喷油器b(10)的喷油嘴(25)分别设置在鞋刷a(2)和鞋刷b(11)内，喷油器a(3)和喷油器b (10)和控制器(13)连接。 所述鞋刷a(2)和鞋刷b(11)通过鞋刷连接轴(19)连接在一起，鞋刷连接轴(19)通 过连杆(21)和鞋刷滑动电机(18)上的偏心轮(20)活动连接，鞋刷滑动电机(18)和控制器 (13)连接。 所述箱体(1)内设置有吹风机(5)，吹风机出风口(6)上设置有加热器(7)，吹风机 出风口(6)通过导风管(8)和鞋刷a(2)和鞋刷b(11)连接，吹风机(5)和控制器(13)连接，加 热器(7)和控制器(13)连接。 所述箱体(1)内设置有吸尘器(12)，吸尘器(12)和控制器(13)连接。 所述箱体(1)内设置有臭氧发生器(24)，臭氧发生器(24)的臭氧发生器激发端 (30)设置在吹风机(5)内，臭氧发生器(24)和控制器(13)连接。 所述底板(22)上设有鞋子定位格(27)，鞋子定位格(27)内设置有底板刷毛(28)， 所述底板(22)上设有底板振动器(17)和底板减震器(29)，底板振动器(17)和控制 器(13)连接。 所述箱体(1)上设置有箱门(31)。 上述实施例仅为本发明的最佳实施例，并非依此限制本发明的保护范围，故凡依 本发明的结构、形状、原理所做的等效变化，均应涵盖于本发明的保护范围之内。 5 CN 111588332 A 说　明　书　附　图 1/5 页 图1 6 CN 111588332 A 说　明　书　附　图 2/5 页 图2 图3 7 CN 111588332 A 说　明　书　附　图 3/5 页 图4 8 CN 111588332 A 说　明　书　附　图 4/5 页 图5 9 CN 111588332 A 说　明　书　附　图 5/5 页 图6 10
