技术摘要：
本发明提供一种紧固件和接头，该紧固件包括沿第一轴线延伸并具有第一端和第二端的螺钉接纳元件，该螺钉接纳元件包括通孔，该通孔沿垂直于第一轴线的方向延伸穿过螺钉接纳元件的厚度，紧固件还包括布置在螺钉接纳元件的第一端处的保持元件，其中，保持元件是板状的并沿  全部
背景技术：
中密度纤维板(MDF)是工程木制品。它是通过在模具中使木纤维、蜡和树脂结合并 施加高温和压力而制成的。所得到的板比胶合板和刨花板更致密。 当MDF用于形成诸如家具等各种面板被组装在一起的结构时，会出现困难。在一些 布置中，诸如MDF面板以90度角接合在一起的情况下，难以使用螺钉直接接合面板，这是因 为MDF面板端部容易脱落或崩裂。因此，已知使用圆柱形金属螺母(也称为金属榫钉或筒形 螺母)与连接螺栓以使两个MDF面板以90度角连接接合。 然而，这种金属螺母难以恰当地对准，并且在组装期间容易旋转。 需要一种改进的构造。
技术实现要素：

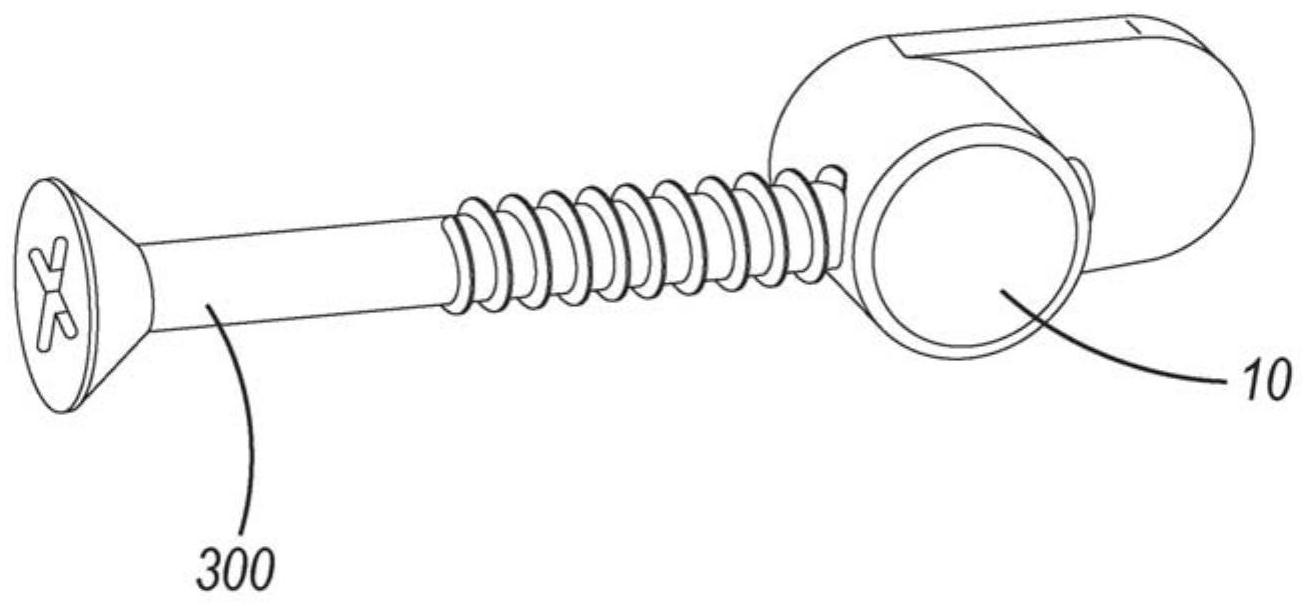

在一个实施例中，提供一种紧固件，该紧固件包括沿着第一轴线延伸并且具有第 一端和第二端的螺钉接纳元件，该螺钉接纳元件包括通孔，该通孔沿垂直于第一轴线的方 向延伸穿过螺钉接纳元件的厚度，该紧固件还包括布置在螺钉接纳元件的第一端处的保持 元件，其中保持元件是板状的并且沿着垂直于螺钉接纳元件的第一轴线的方向延伸，并且 保持元件还包括在基本上垂直于螺钉接纳元件的第一轴线的平面中延伸的面向面板表面， 以及在基本上沿着螺钉接纳元件的第一轴线的平面中延伸的侧表面。 根据另一实施例，提供了一种紧固件。该紧固件包括：螺钉接纳元件，其沿第一轴 线延伸并具有侧部以及第一端和第二端；以及螺钉接纳孔，其在螺钉接纳元件的第一端和 第二端之间延伸到所述侧部中。在螺钉接纳元件的第一端处布置有保持元件。保持元件是 板形的并且在垂直于螺钉接纳元件的第一轴线的平面中延伸。保持元件可以包括在垂直于 第一轴线的平面中延伸的一个或多个叶状物(lobes)。根据一个方面，保持元件具有两个叶 状物，并且每个叶状物在所述平面(垂直于第一轴线的平面)中沿相反方向延伸。根据另一 方面，保持元件具有多边形形状、椭圆形形状(卵形)或不规则形状。螺钉接纳元件的第二端 可以具有倒圆(radiused)边缘或倒角(chamfered)边缘。保持元件可以具有平坦的外表面， 该外表面布置在保持元件的与螺钉接纳元件相反的表面上。螺钉接纳元件可以是圆柱形 的，并且螺钉接纳孔沿着螺钉接纳元件的直径延伸。螺钉接纳孔可以具有圆形截面。根据另 一方面，螺钉接纳孔具有椭圆形(oblong)截面，并且椭圆形截面的长轴沿着第一轴线。根据 另一方面，螺钉接纳孔包括渐缩部分。根据另一方面，保持元件具有一个或多个边缘表面， 并且该边缘表面中的至少一个包括倒钩。 根据另一实施例，提供了一种由第一面板、第二面板、螺钉和紧固件形成的接头。 第一面板具有延伸穿过其第一厚度的第一通孔。第二面板具有外表面、紧固件腔和第二通 孔，第二通孔与第一通孔对准并且从第二面板的边缘延伸到紧固件腔。紧固件腔具有与紧 4 CN 111550478 A 说　明　书 2/6 页 固件的外表面形状基本相同的内表面。紧固件腔具有盲孔部分和凹陷部分。紧固件包括螺 钉接纳元件，螺钉接纳元件沿第一轴线延伸并具有侧部、第一端和第二端，其中螺钉接纳元 件布置在紧固件腔的盲孔部分中。该紧固件还包括螺钉接纳孔，该螺钉接纳孔在螺钉接纳 元件的第一端和第二端之间延伸到侧面中，并且螺钉接纳孔与第一面板的第一通孔和第二 面板的第二通孔对准。紧固件还包括保持元件，该保持元件布置在螺钉接纳元件的第一端 处并且在垂直于螺钉接纳元件的第一轴线的平面中延伸。保持元件布置在紧固件腔的凹陷 部分中。保持元件和紧固件腔的凹陷部分之间的接合使螺钉接纳孔和第二通孔对准。螺钉 穿过第一通孔和第二通孔并且至少部分地进入螺钉接纳元件的螺钉接纳孔中。保持元件可 具有面向面板表面和面向外部表面，并且紧固件腔的凹陷部分可以具有平行于第二面板的 外表面的内表面，使得当面向面板表面接触腔内表面时，面向外部表面与第二面板的外表 面基本上共面。根据一个方面，螺钉接纳元件是圆柱形的，并且螺钉接纳孔沿着螺钉接纳元 件的直径延伸。根据另一方面，螺钉接纳孔具有椭圆形截面，并且椭圆形截面的长轴沿着第 一轴线。螺钉接纳孔还可以具有渐缩部分，并且螺钉可以与该渐缩部分接合。根据另一方 面，螺钉接纳元件的第二端包括倒圆边缘或倒角边缘，倒圆边缘或倒角边缘成形为有助于 将紧固件插入到紧固件腔中。根据另一方面，保持元件具有一个或多个倒钩，该一个或多个 倒钩布置成与紧固件腔的表面接合。 本领域技术人员在阅读以下描述后将清楚本发明的上述方面以及其它方面、特征 和优点。应当理解，描述和具体实例虽然描述了若干示例性实施例，但仅旨在用于说明的目 的，而不旨在限制本发明的范围。 附图说明 通过参考附图详细描述本公开的示例性实施例，本公开的上述和/或其他方面将 更加明显，其中： 图1是如本文所述的紧固件的示例性实施例的透视图； 图2是紧固件的另一透视图； 图3是紧固件的另一透视图； 图4是紧固件的另一透视图； 图5是紧固件的另一透视图； 图6是紧固件的后视图； 图7是紧固件的正视图； 图8是紧固件的右视图； 图9是紧固件的左视图； 图10是紧固件的俯视图； 图11是紧固件的仰视图； 图12A和图12B是由示例性紧固件连接的两个面板的示例性实施例的透视图； 图13和图14是由示例性紧固件连接的两个面板的示例性实施例的正视图和透视 图，其中面板的部分不可见； 图15和图16是由示例性紧固件连接的两个面板的示例性实施例的透视图，其中面 板的部分不可见； 5 CN 111550478 A 说　明　书 3/6 页 图17是根据示例性实施例的示例性紧固件保持腔的透视图，并且图18是沿长轴线 贯穿紧固件保持腔的截面； 图19是根据示例性实施例组装的螺钉和紧固件的视图； 图20是如本文所述的紧固件的另一示例性实施例的透视图； 图21是图20的示例性紧固件的俯视图； 图22是图20的示例性紧固件的剖视图； 图23A是图20的示例性紧固件的正视图，并且图23B是图23A的一部分的详细视图； 并且 图24是如本文所述的紧固件的又一示例性实施例的透视图。
