技术摘要：
本发明公开了一种AutoCAD中实现多源地理信息数据在线加载的方法、插件及系统，所述方法使AutoCAD通过插件能够与发布有GIS服务的网络服务器连接，在AutoCAD中进行绘图时可以在线加载所需的多源地理信息数据，实现了多源地理信息数据的灵活应用，无需在安装有AutoCAD的本  全部
背景技术：
多源地理信息数据主要包括数字地形图数据、DOM（Digital  Orthophoto  Map，数 字正射影像图）、DSM（Digital  Surface  Model，数字表面模型）、DEM（Digital  Elevation  Model，数字高程模型）、DRG（数字栅格地图）、激光点云数据、管网、三维模型等。随着项目应 用范围的扩大，尤其是分辨率（精细度）的提高，多源地理信息数据的数据量正呈几何级数 增长，为生产应用带来了一系列难题。这些难题主要表现在： （1）数据存储：大区域、高分辨率的多源地理信息数据量少则几百TB，多则以PB计，存储 占空间、拷贝费时间，为数据存储管理，尤其是多客户端应用带来了难题； （2）数据应用：面对海量的多源地理信息数据成果，常用的工程软件难以组织、调度、存 储和应用，大好的资源不能有效利用，这不仅造成了资源上的浪费，更多的是对下游工作开 展带来了不利影响； （3）数据保密：多客户端拷贝使用多源地理信息数据成果，不仅效率低、可操作性差，成 果的外泄风险增大，不利于成果保密管理； （4）数据共享：多客户端拷贝使用，分散存储，不利用数据更新、数据共享管理。 现有基于AutoCAD的设计还是采用离线方式在本地电脑打开多源地理信息数据， 然后再进行相关的道路、房屋、管线、厂房、施工等相关设计，这给数据安全、数据存储、数据 应用、数据组织和数据共享带来巨大的考验和压力，尤其是在大区域项目范围的相关设计 中，这些问题会更加突出。 WebGIS（网络地理信息系统）是指工作在Web网上的GIS，是传统的GIS在网络上的 延伸和发展，具有传统GIS的特点，可以实现空间数据的检索、查询、制图输出、编辑等GIS基 本功能，同时也是Internet  上地理信息发布、共享和交流协作的基础，WebGIS可以将多源 地理信息数据发布为“私有云”，以便于多源地理信息数据的存储、应用及共享。
技术实现要素：

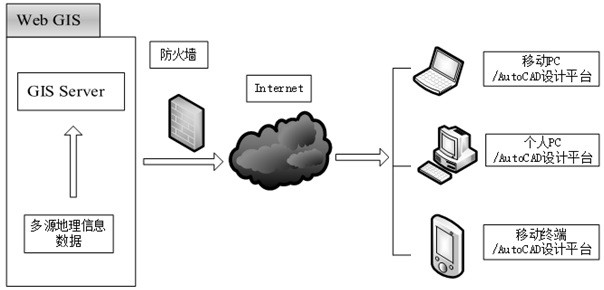

针对现有技术的不足，本发明提供一种AutoCAD中实现多源地理信息数据在线加 载的方法、插件及系统，以解决因多源地理信息数据的数据量巨大而导致的数据存储、应用 及共享困难等问题。 本发明是通过如下的技术方案来解决上述技术问题的：一种AutoCAD中实现多源 地理信息数据在线加载的方法，包括： 步骤1：搭建网络服务器，并配置相应的软硬件防火墙和访问权限； 步骤2：在所述网络服务器上发布符合OGC标准（Open  Geospatial  Consortium）的多源 4 CN 111552893 A 说　明　书 2/6 页 地理信息数据GIS服务； 步骤3：在AutoCAD中，通过AutoCAD底层源代码二次开发出插件，通过该插件访问所述 网络服务器上的多源地理信息数据GIS服务，实现WebGIS服务的在线加载。 本发明的方法，使AutoCAD通过所述插件能够与发布有多源地理信息数据GIS服务 的网络服务器连接，在AutoCAD中进行绘图时可以在线加载所需的多源地理信息数据，实现 了多源地理信息数据的灵活应用，无需在安装有AutoCAD的本地电脑上存储大容量的多源 地理信息数据，节省了本地电脑的存储空间，节省了数据的拷贝时间，提高了数据的使用效 率和可操作性，有利于数据的共享和管理，在网络服务器配置访问权限，提高了数据的安全 性。 进一步地，所述步骤2中，多源地理信息数据GIS服务的发布步骤为： 步骤2.1：将多源地理信息数据统一转换到WG84全球坐标系统； 步骤2.2：在所述网络服务器上将多源地理信息数据进行分级和瓦片分块； 步骤2.3：发布多源地理信息数据GIS服务，获得相应的数据访问地址。 通过将数据分级和分块，提高了多源地理信息数据的存储和使用效率。 进一步地，所述步骤2.2中，利用超图I-server软件将多源地理信息数据进行分级 和瓦片分块。 进一步地，所述步骤3中，在线加载的具体步骤包括： 步骤3.1：所述插件向网络服务器发送访问请求，所述访问请求包括当前AutoCAD绘图 界面所对应坐标范围和对应层级的请求参数信息； 步骤3.2：所述网络服务器根据访问请求获取多源地理信息数据GIS服务中相应坐标范 围和相应层级的瓦片数据，并返回给插件； 步骤3.3：所述插件接收返回的瓦片数据，并根据瓦片数据的层级建立文件夹，将所述 瓦片数据转换成目标坐标系统后临时缓存于该文件夹内； 步骤3.4：读取缓存于文件夹内的瓦片数据并自动加载，根据数据中的地理信息将数据 自动配准到AutoCAD的坐标系； 步骤3.5：根据AutoCAD绘图界面的变化，实时重复步骤3.1～3.4，实现在线加载。 进一步地，所述请求参数信息包括当前数据范围、当前比例尺以及当前分辨率。 本发明还提供一种插件，应用于AutoCAD软件中，AutoCAD软件通过所述插件与发 布有多源地理信息数据GIS服务的网络服务器连接，所述插件包括： 用户界面模块，用于接收用户发出的操作指令； 背景获取模块，用于根据所述操作指令获取当前AutoCAD绘图界面所对应坐标范围和 对应层级的请求参数信息，并向所述网络服务器发送访问请求，所述访问请求中包含所述 请求参数信息； 数据接收模块，用于接收所述网络服务器根据访问请求返回的多源地理信息数据GIS 服务中相应坐标范围和相应层级的瓦片数据； 数据处理模块；用于根据返回的瓦片数据的层级建立文件夹，将所述瓦片数据转换成 目标坐标系统后临时缓存于该文件夹内； 加载及配准模块，用于读取缓存于文件夹内的瓦片数据并自动加载，根据数据中的地 理信息将数据自动配准到AutoCAD的坐标系。 5 CN 111552893 A 说　明　书 3/6 页 本发明还提供一种AutoCAD中实现多源地理信息数据在线加载的系统，包括网络 服务器和安装有AutoCAD的客户端；所述网络服务器上发布有符合OGC标准的多源地理信息 数据GIS服务，所述客户端上的AutoCAD中设置有插件，所述AutoCAD通过所述插件与所述网 络服务器连接，所述插件包括： 用户界面模块，用于接收用户发出的操作指令； 背景获取模块，用于根据所述操作指令获取当前AutoCAD绘图界面所对应坐标范围和 对应层级的请求参数信息，并向所述网络服务器发送访问请求，所述访问请求中包含所述 请求参数信息； 数据接收模块，用于接收所述网络服务器根据访问请求返回的多源地理信息数据GIS 服务中相应坐标范围和相应层级的瓦片数据； 数据处理模块；用于根据返回的瓦片数据的层级建立文件夹，将所述瓦片数据转换成 目标坐标系统后临时缓存于该文件夹内； 加载及配准模块，用于读取缓存于文件夹内的瓦片数据并自动加载；并根据数据中的 地理信息将数据自动配准到AutoCAD的坐标系。 有益效果 与现有技术相比，本发明提供一种AutoCAD中实现多源地理信息数据在线加载的方法， 使AutoCAD通过插件能够与发布有多源地理信息数据GIS服务的网络服务器连接，在 AutoCAD中进行绘图时可以在线加载所需的多源地理信息数据，实现了多源地理信息数据 的灵活应用，无需在安装有AutoCAD的本地电脑上存储大容量的多源地理信息数据，节省了 本地电脑的存储空间，节省了数据的拷贝时间，提高了数据的使用效率和可操作性，有利于 数据的共享和管理，在网络服务器配置访问权限，提高了数据的安全性。 附图说明 为了更清楚地说明本发明的技术方案，下面将对实施例描述中所需要使用的附图 作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一个实施例，对于本领域普 通技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。 图1是本发明实施例中系统的网络架构框图。
