技术摘要：
本发明公开了一种清洗车罐体卡接头密封工装，用于在清洗车罐体进行密封性测试时，对罐体上的水管进行密封，属于清洗车技术领域，该卡接头密封工装包括水试工装本体，所述水试工装本体包括顶板、凸轮卡紧结构、U型板、底板和转动密封盖；所述顶板和所述底板分别夹持在所  全部
背景技术：
清洗车罐体中的卡接头是清洗车软管连接时使用的一种连接结构，罐体焊接完成 后需对罐体进行密封性测试。密封性测试需对罐体进行注水并静置2小时，由于罐体本身的 卡接头是一种开口形式，因此密封性测试时需对其进行封闭。传统卡接头密封一般是采用 软管卡箍加堵头的密封结构，封闭时，先将堵头堵住卡接头，然后再通过卡箍箍紧，该结构 密封所需时间长，使用周期短，且容易因松动致使密封性较差。 有鉴于此，本发明提供一种清洗车罐体卡接头密封工装，具有轻便操作简单、结构 可靠耐用等优点。
技术实现要素：

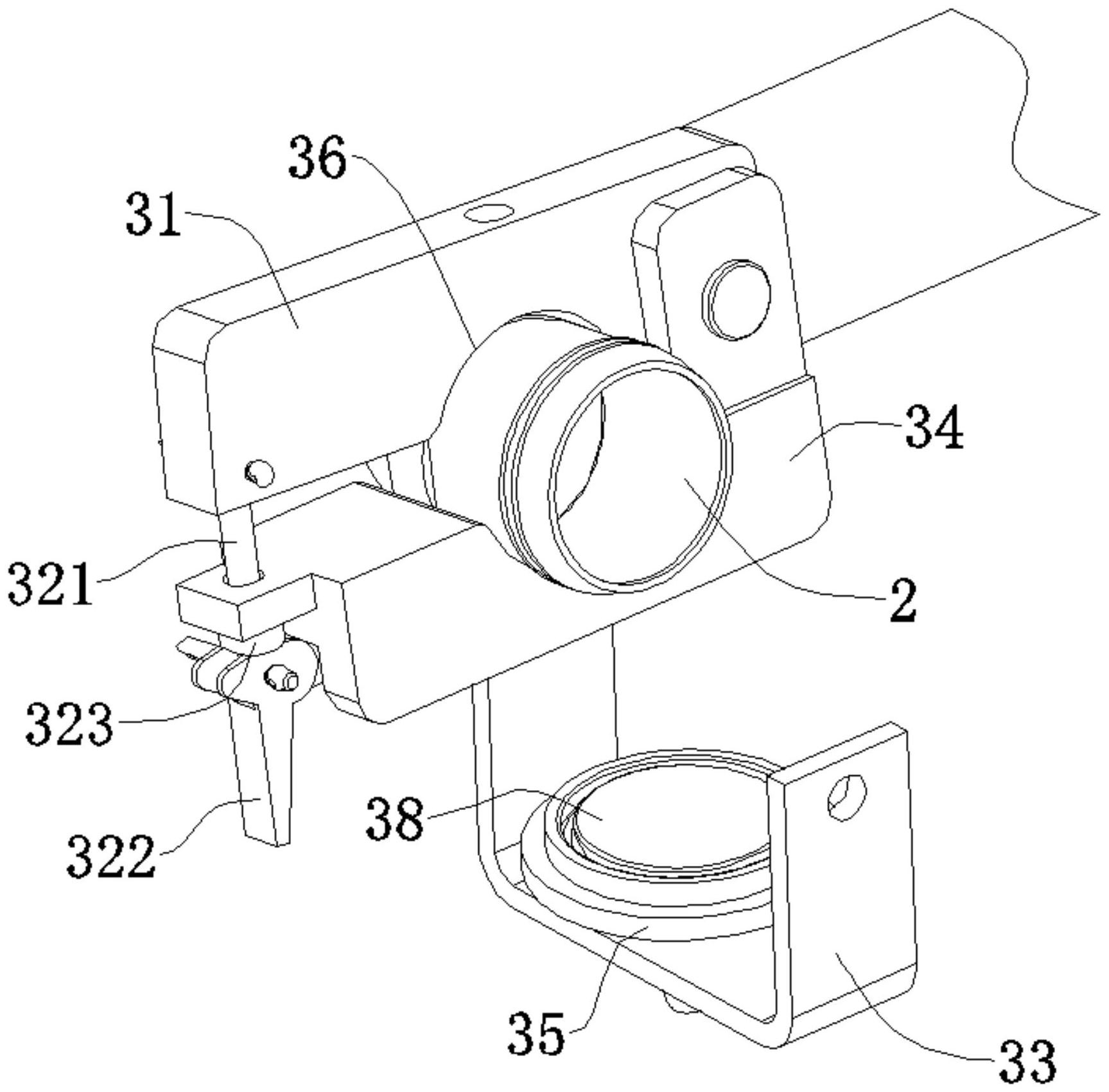

针对现有技术存在的不足，本发明的目的在于提供一种清洗车罐体卡接头密封工 装。 为实现上述目的，本发明提供了如下技术方案： 一种清洗车罐体卡接头密封工装，用于在清洗车罐体进行密封性测试时，对罐体 上的水管进行密封，卡接头密封工装包括水试工装本体，所述水试工装本体包括顶板、凸轮 卡紧结构、U型板、底板和转动密封盖； 所述顶板和所述底板分别夹持在所述水管的上下两侧，所述顶板一端与所述底板 转动连接，另一端通过所述凸轮卡紧结构与所述底板连接，所述凸轮卡紧结构用于锁紧所 述顶板和所述底板，以使所述水管被夹紧在所述顶板和所述底板之间； 所述U型板一端转动连接在所述底板上，另一端与所述顶板可拆卸连接，所述转动 密封盖安装在所述U型板上且用于封堵所述水管管口。 进一步优选为：所述凸轮卡紧结构包括锁紧轴、压紧手柄和凹形滑动块； 所述锁紧轴上端可拆卸连接在所述顶板上，下端依次穿过所述底板和所述凹形滑 动块，所述压紧手柄转动连接在所述锁紧轴下端部； 所述压紧手柄包括操作柄和固定在所述操作柄一端的凸轮，所述凸轮转动连接在 所述锁紧轴下端，所述凹形滑动块底面与所述凸轮轮周面接触。 进一步优选为：所述凹形滑动块底面设置有凹陷抵紧部，所述凸轮轮周面与所述 凹陷抵紧部接触。 进一步优选为：所述底板在靠近所述凸轮一端设置有安装块和活动槽，所述活动 槽位于所述安装块下方； 所述锁紧轴穿设在所述安装块内，所述活动槽用于提供所述凸轮转动空间，以使 所述凸轮在所述锁紧轴下端转动。 4 CN 111550638 A 说　明　书 2/5 页 进一步优选为：所述锁紧轴下端和所述凸轮上均开设有安装孔，所述安装孔内安 装有销轴，以使凸轮绕所述销轴转动； 所述凸轮包括长距离一端和短距离一端，所述长距离一端和所述短距离一端分别 位于所述凸轮两端，在所述凸轮上，所述长距离一端距离所述销轴最远，当所述长距离一端 的轮周面与所述凹陷抵紧部接触接触时，所述水管被夹紧在所述顶板和所述底板之间。 进一步优选为：所述U型板上安装有旋紧螺杆，所述旋紧螺杆螺纹连接在所述U型 板上，所述转动密封盖一侧安装在所述旋紧螺杆一端，另一侧用于封堵所述水管管口。 进一步优选为：所述转动密封盖在靠近所述水管一侧固定有密封圈，所述密封圈 用于密封所述水管管口。 进一步优选为：所述U型板和所述顶板上均开设有插孔，所述插孔内安装有第一插 销，所述第一插销插设在所述U型板和所述顶板上的安装孔内，以使所述U型板和所述顶板 连接。 进一步优选为：所述锁紧轴上端安装有第二插销，所述锁紧轴通过所述第二插销 与所述顶板连接； 所述顶板底部开设有上凹陷部，所述底板顶部开设有下凹陷部，所述上凹陷部和 所述下凹陷部围合形成用于容纳所述水管的圆孔，所述圆孔直径与所述水管外径相同。 进一步优选为：所述罐体内设置有用于将所述罐体前后两端隔开的隔板，所述隔 板包括防浪板单元和固定在所述防浪板单元四周的边框； 所述防浪板单元由多个防浪板依次拼接固定而成，相邻所述防浪板之间的角度为 90-150°，以使所述防浪板单元在所述防浪板布置方向的截面为锯齿状； 所述防浪板单元上开设有上通孔、下通孔和穿孔，所述上通孔和所述下通孔均设 置在相邻所述防浪板之间，所述上通孔开设在所述防浪板单元上部，所述下通孔开设在所 述防浪板单元下部，所述穿孔开设在所述防浪板单元中部一侧。 综上所述，本发明具有以下有益效果：夹持时，转动操作柄，使凸轮转动，此时安装 块和凹形滑动块将逐渐向上移动，底板与顶板之间的夹角逐渐变小，直至水管被夹紧在顶 板与底板之间。然后转动U型板，并通过第一插销将U型板定位在水管处，此时再拧动旋紧螺 杆，以使转动密封盖将水管紧紧封堵住即可。使用简单方便，具有较好的密封性和防脱性， 可重复使用。 附图说明 图1是实施例的结构示意图，主要用于体现罐体卡接头密封工装的使用状态； 图2是实施例的结构示意图，主要用于体现罐体卡接头密封工装密封后的结构； 图3是实施例的结构示意图，主要用于体现罐体卡接头密封工装打开时的结构； 图4是实施例的局部剖视示意图，主要用于体现水管与转动密封盖之间的配合结 构； 图5是实施例的结构示意图，主要用于体现罐体卡接头密封工装密封后的结构； 图6是实施例的结构示意图，主要用于体现底板的结构； 图7是实施例的结构示意图，主要用于体现压紧手柄的结构； 图8是实施例的结构示意图，主要用于体现凹形滑动块的结构； 5 CN 111550638 A 说　明　书 3/5 页 图9是实施例的结构示意图，主要用于体现罐体的内部结构； 图10是实施例的结构示意图，主要用于体现隔板的具体结构。 图中，1、罐体；2、水管；3、水试工装本体；31、顶板；32、凸轮卡紧结构；321、锁紧轴； 322、压紧手柄；3221、操作柄；3222、凸轮；323、凹形滑动块；3231、圆柱套；3232、凹陷抵紧 部；324、安装块；325、活动槽；33、U型板；34、底板；35、转动密封盖；36、上凹陷部；37、下凹陷 部；38、密封圈；39、旋紧螺杆；4、罐盖；5、隔板；51、边框；52、上通孔；53、下通孔；54、防浪板 单元；55、穿孔。
