技术摘要：

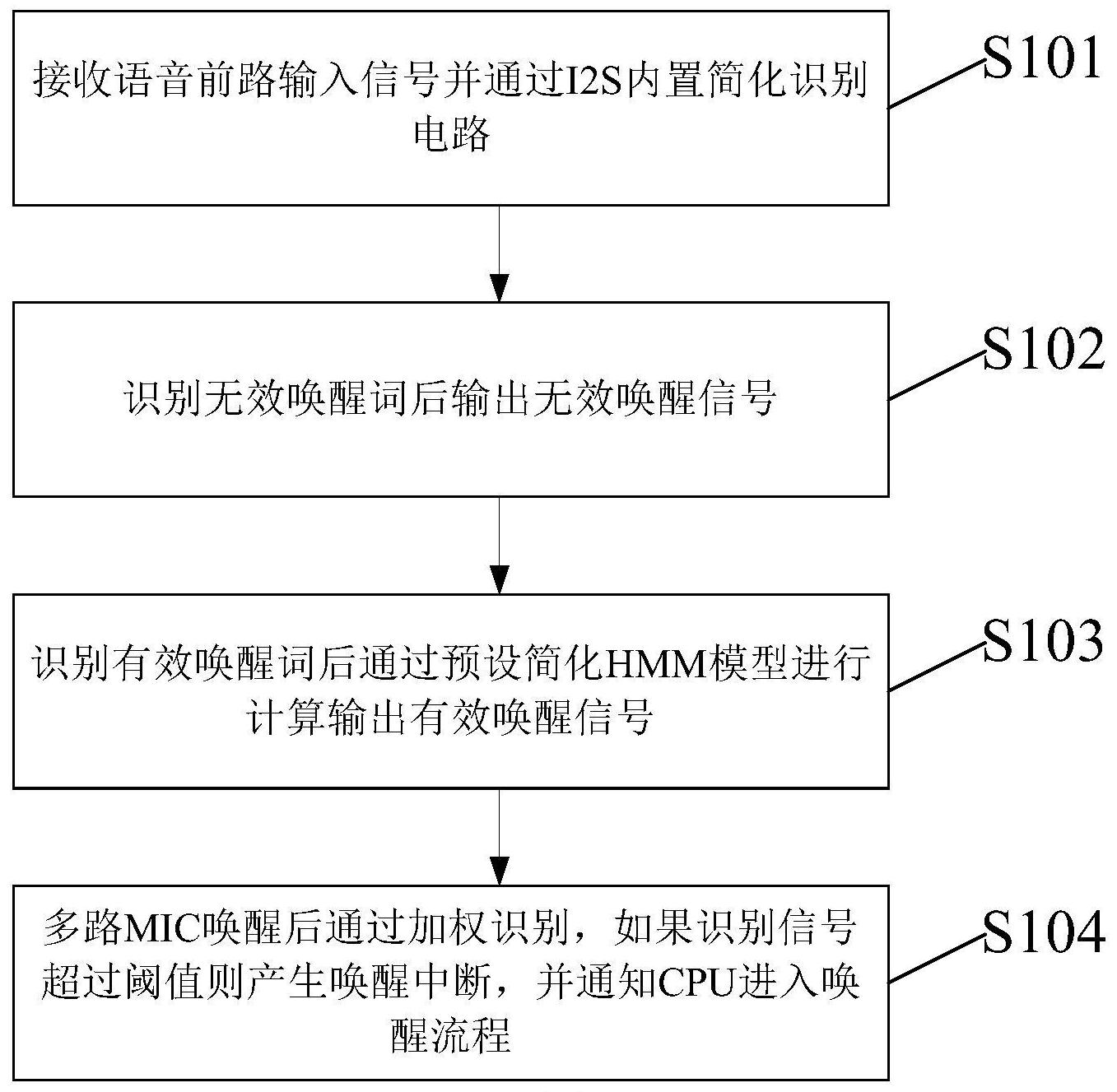

本申请实施例提供一种多通道I2S语音唤醒低功耗电路数据处理方法及装置，方法包括：接收语音前路输入信号并通过I2S内置简化识别电路；识别无效唤醒词后输出无效唤醒信号；识别有效唤醒词后通过预设简化HMM模型进行计算输出有效唤醒信号；多路MIC唤醒后通过加权识别，如  全部
背景技术：
常规的嵌入式系统语音低功耗唤醒系统实现中，I2S接收语音前路输入信号后产 生输入中断通知CPU进行识别，识别到正确信号后，CPU负责通知其它睡眠中的电路。 发明人发现，这种方式每次不管有无有效输入信号，CPU都需要被唤醒后调用最小 的语音识别通路进行识别。CPU是系统中对功率消耗较大的部件，且通用的语音识别引擎一 般由于加了很多和语音识别无关的电路，故该种实现方式消耗了一定的CPU功耗。 由此，本发明人凭借多年从事相关行业的经验与实践，提出一种多通道I2S语音唤 醒低功耗电路数据处理方法，以克服现有技术的缺陷。
技术实现要素：
针对现有技术中的问题，本申请提供一种多通道I2S语音唤醒低功耗电路数据处 理方法及装置，能够避免CPU被无效唤醒的次数，从而降低系统在语音唤醒通道的功耗消 耗。 为了解决上述问题中的至少一个，本申请提供以下技术方案： 第一方面，本申请提供一种多通道I2S语音唤醒低功耗电路数据处理方法，包括： 接收语音前路输入信号并通过I2S内置简化识别电路； 识别无效唤醒词后输出无效唤醒信号； 识别有效唤醒词后通过预设简化HMM模型进行计算输出有效唤醒信号； 多路MIC唤醒后通过加权识别，如果识别信号超过阈值则产生唤醒中断，并通知 CPU进入唤醒流程。 进一步地，还包括： 每路I2S通道分别抽取低频、中频、高频各路信号进行信噪比计算，然后得到加权 结果后进行识别，多路I2S通道识别的结果又通过加权得到最终的识别结果。 进一步地，还包括： 通过可配置定制加权系数的配置单元，分别针对具备各种音频特征的人群，对特 定部分的加权系数进行提升以扩大识别效果。 第二方面，本申请提供一种多通道I2S语音唤醒低功耗电路数据处理装置，包括： I2S内置识别模块，用于接收语音前路输入信号并通过I2S内置简化识别电路； 无效唤醒模块，用于识别无效唤醒词后输出无效唤醒信号； 有效唤醒模块，用于识别有效唤醒词后通过预设简化HMM模型进行计算输出有效 唤醒信号； CPU唤醒模块，用于多路MIC唤醒后通过加权识别，如果识别信号超过阈值则产生 3 CN 111583927 A 说　明　书 2/7 页 唤醒中断，并通知CPU进入唤醒流程。 进一步地，还包括： 加权处理单元，用于每路I2S通道分别抽取低频、中频、高频各路信号进行信噪比 计算，然后得到加权结果后进行识别，多路I2S通道识别的结果又通过加权得到最终的识别 结果。 进一步地，还包括： 加权系数定制单元，用于通过可配置定制加权系数的配置单元，分别针对具备各 种音频特征的人群，对特定部分的加权系数进行提升以扩大识别效果。 第三方面，本申请提供一种电子设备，包括存储器、处理器及存储在存储器上并可 在处理器上运行的计算机程序，所述处理器执行所述程序时实现所述的多通道I2S语音唤 醒低功耗电路数据处理方法的步骤。 第四方面，本申请提供一种计算机可读存储介质，其上存储有计算机程序，该计算 机程序被处理器执行时实现所述的多通道I2S语音唤醒低功耗电路数据处理方法的步骤。 由上述技术方案可知，本申请提供一种多通道I2S语音唤醒低功耗电路数据处理 方法及装置，通过在唤醒系统中将CPU作为最后一站被通知的对象，由I2S内置识别唤醒单 元负责前处理，等到识别到有效信号后再通知CPU一次性进行所有设备的有效唤醒。就避免 了CPU被无效唤醒的次数，从而降低了系统在语音唤醒通道的功耗消耗。 附图说明 为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本申请 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1为本申请实施例中的多通道I2S语音唤醒低功耗电路数据处理方法的流程示 意图； 图2为本申请实施例中的多通道I2S语音唤醒低功耗电路数据处理装置的结构图； 图3为本申请实施例中的一种多路I2S语音低功耗唤醒装置的结构图； 图4为本申请实施例中的可配置加权系数的语音识别加权电路的结构图； 图5为本申请实施例中的电子设备的结构示意图。
