技术摘要：

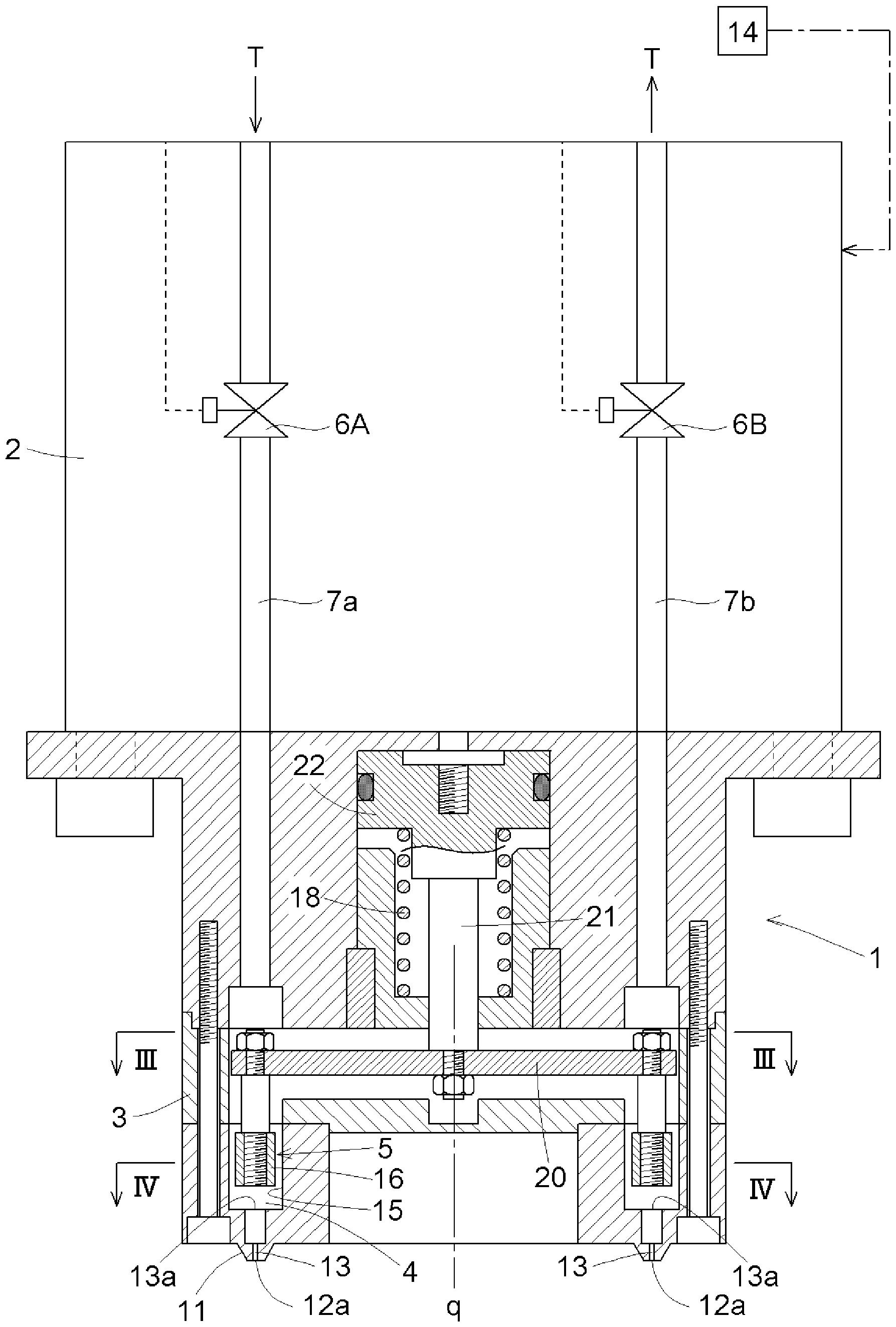

本发明提供一种静电雾化涂饰机，该静电雾化涂饰机在喷嘴头3设有多个涂料喷出口12a，在喷嘴头3的内部设有涂料室4，涂料T通过涂料供给路7a而供给至涂料室4，涂料喷出口12a的每个通过个别的分支涂料路13而与涂料室4连通，设有在喷嘴头3与被涂物之间赋予电位差的电压施加装  全部
背景技术：
在这种静电雾化涂饰机(参照专利文献1)中，从多个涂料喷出口喷出的带电状态 的涂料通过在各涂料喷出口的周围形成的电场的作用而微粒化，微粒化的带电状态的涂料 由于被涂物与喷嘴头之间的电位差而静电地吸引至被涂物而飞行，由此涂覆于被涂物的表 面。 另外，关于在专利文献1中提出的静电雾化涂饰机，以无论喷嘴头的姿势(换言之， 喷嘴头的方向)如何，都从多个涂料喷出口的每个均匀地喷出带电状态的涂料为目的，在从 喷嘴头内的涂料室至各涂料喷出口的分支涂料路的每个装备有流路阻力体，由此，在各分 支涂料路中，涂料抵抗由于存在流路阻力体而产生的一定的通过阻力而通过分支涂料路。 在先技术文献 专利文献 专利文献1：日本特开2018-8253号公报。
技术实现要素：
发明要解决的课题 可是，一直以来，在这种静电雾化涂饰机中，存在如下的问题：当即使如专利文献1所示 地在分支涂料路的每个装备有流路阻力体，也因涂饰操作的中断或结束而停止向涂料室供 给涂料时，有时候取决于此时的喷嘴头的姿势，外部的空气通过多个涂料喷出口中的位于 上部的一部分的涂料喷出口而侵入至涂料室，与此相伴的是，残存于涂料室的涂料通过位 于下部的其它涂料喷出口而向外部漏出，该漏出涂料起初在喷嘴头附着于各部分，由此清 扫维护的负担变大。 另外，还存在如下的问题：由于通过一部分的涂料喷出口而侵入至涂料室内的空 气的影响而导致涂料下次从多个涂料喷出口不良地喷出，对被涂物的涂饰造成不合适状 况。 鉴于该实际情况，本发明的主要的课题在于通过合理的改良而有效地排除上述问 题的点。 用于解决课题的方案 本发明的第一特征构成涉及静电雾化涂饰机，其特征在于如下的点： 4 CN 111556792 A 说　明　书 2/9 页 在喷嘴头设有多个涂料喷出口， 在前述喷嘴头的内部设有涂料室，涂料通过涂料供给路而供给至前述涂料室， 前述涂料喷出口的每个通过个别的分支涂料路而与前述涂料室连通， 设有在前述喷嘴头与被涂物之间赋予电位差的电压施加装置， 经过前述涂料供给路、前述涂料室以及前述分支涂料路而从前述涂料喷出口的每个喷 出的涂料通过基于前述电压施加装置的电压施加而成为带电状态， 该静电雾化涂饰机设有开闭阀装置，该开闭阀装置将所有前述分支涂料路都开闭、或 将所有前述分支涂料路中的特定一部分的多个前述分支涂料路开闭。 在该构成中，在作为开闭阀装置而设有将所有分支涂料路都开闭的开闭阀装置的 情况下，在涂饰操作中断或结束时，使开闭阀装置闭阀而将所有分支涂料路都关闭，由此， 无论此时的喷嘴头部的姿势如何，都能够可靠地防止外部的空气通过一部分的涂料喷出口 而侵入至涂料室、或可靠地防止涂料室中的残存涂料伴随着该空气侵入而通过另一部分的 涂料喷出口而漏出至外部。 另外，在作为开闭阀装置而设有将所有分支涂料路中的特定一部分的多个分支涂 料路都开闭的开闭阀装置的情况下，只要将与所有涂料喷出口中的发生空气侵入或涂料泄 漏的可能性高的多个涂料喷出口对应的多个涂料分支路选定为特定一部分的多个分支涂 料路而设置开闭阀装置，就能够通过在涂饰操作中断或结束时，使该开闭阀装置闭阀而将 特定一部分的多个分支涂料路关闭，从而与上述同样地，无论此时的喷嘴头部的姿势如何， 都可靠地防止外部的空气通过一部分的涂料喷出口而侵入至涂料室、或可靠地防止涂料室 中的残存涂料伴随着该空气侵入而通过另一部分的涂料喷出口而漏出至外部。 而且，通过这样防止涂料室中的残存涂料向外部漏出、并防止外部空气向涂料室 侵入，从而能够有效地减少除去附着涂料的清扫维护的负担，另外，还能够有效地避免由于 侵入至涂料室的空气而导致的在被涂物涂饰的方面的不合适状况。 本发明的第二特征构成特别规定适合于实施第一特征构成的实施方式，其特征在 于如下的点： 前述涂料喷出口以在前述喷嘴头的前端面部中的同一圆周上沿周向方向以等间隔并 排成一列的状态配置。 依据该构成，由于以涂料喷出口以等间隔沿圆周方向并排成一列的状态配置，因 而即使在相邻的涂料喷出口彼此之间发生电场的相互干扰，也在各涂料喷出口的周围不偏 斜地均匀地形成电场。 因此，从多个涂料喷出口喷出的带电状态的涂料的微粒化变得均匀，由此，被涂物 的涂饰质量提高。 本发明的第三特征构成特别规定适合于实施第二特征构成的实施方式，其特征在 于如下的点： 在前述喷嘴头的前端面部，各自具备前述涂料喷出口的多个涂料喷出喷嘴以在各自独 立的突出状态下在同一圆周上沿周向方向以等间隔并排成一列的状态配设。 依据该构成，由于各涂料喷出喷嘴处于突出状态，因而能够在各涂料喷出口的周 围进一步有效地形成电场，由此，能够促进从各涂料喷出口喷出的带电状态的涂料的微粒 化，能够使被涂物的涂饰质量进一步提高。 5 CN 111556792 A 说　明　书 3/9 页 本发明的第四特征构成特别规定适合于实施第二特征构成的实施方式，其特征在 于如下的点： 在前述喷嘴头的前端面部，设有圆环状突出部， 前述涂料喷出口以在前述圆环状突出部中沿前述圆环状突出部的周向方向以等间隔 并排成一列的状态配置。 依据该构成，由于形成有各涂料喷出口的圆环状突出部处于突出状态，因而在各 涂料喷出口的周围有效地形成电场，而且同时，与将各自具备涂料喷出口的多个涂料喷出 喷嘴在各自独立的突出状态下并列设置于喷嘴头的前端面部相比，还能够使喷嘴头前端面 部的构造/形状简化，由此，能够使喷嘴头的制作变得容易。 本发明的第五特征构成特别规定适合于实施第二特征构成的实施方式，其特征在 于如下的点： 前述涂料喷出口在前述喷嘴头的前端面部中的同心状的多个圆周上的每个以沿周向 方向以等间隔并排成一列的状态配置。 依据该构成，只要甚至充分地确保相邻的同心圆周彼此之间的间隔(即，半径差)， 对于在各圆周上形成的涂料喷出口的环状列的每个，就能够得到第二特征构成所导致的作 用效果(即，喷出带电涂料的均匀的微粒化)。 而且，那样得到均匀微粒化的效果，并同时通过在同心状的多个圆周的每个形成 涂料喷出口的环状列，从而能够增大每一单位时间的涂料喷出量，由此，能够提高使用该喷 嘴头的涂饰操作的效率。 本发明的第六特征构成特别规定适合于实施第一至第五特征构成的任一个的实 施方式，其特征在于如下的点： 前述开闭阀装置具备容纳于前述涂料室的一个共同阀体， 前述共同阀体遍及将在前述涂料室开口的前述分支涂料路各自的入口同时闭塞的闭 阀位置和将那些分支涂料路各自的入口同时开放的开阀位置而进行开闭动作。 依据该构成，为了将所有分支涂料路或所有分支涂料路中的特定一部分的多个分 支涂料路开闭，仅仅设置一个共同阀体即可，因而能够使喷嘴头的构造简化，由此，能够使 装置的制作变得容易并且使装置成本变得低廉，另外，还能够使喷嘴头轻质化或小型化。 本发明的第七特征构成特别规定适合于实施第六特征构成的实施方式，其特征在 于如下的点： 在前述喷嘴头的内部，作为前述涂料室而形成有圆周状槽部， 前述分支涂料路的入口在前述圆周状槽部的底面以沿前述圆周状槽部的周向方向以 等间隔并排的状态配置， 前述共同阀体具备嵌合于前述圆周状槽部的圆环形状， 作为遍及前述闭阀位置和前述开阀位置的开闭动作，前述共同阀体在前述圆周状槽部 的内部沿相对于前述圆周状槽部的底面的远近方向以活塞状移动。 依据该构成，为了将所有分支涂料路或所有分支涂料路中的特定一部分的多个分 支涂料路开闭，仅仅使一个共同阀体单单进行活塞动作即可，因而能够使开闭阀装置中的 阀体的驱动构造变得简单，由此，使装置的制作变得更容易，并且，还能够使装置成本变得 更低廉。 6 CN 111556792 A 说　明　书 4/9 页 本发明的第八特征构成特别规定适合于实施第七特征构成的实施方式，其特征在 于如下的点： 在前述共同阀体的前述圆环形状中的内周面或外周面，形成有从前述共同阀体的前述 圆环形状中的一端面侧遍及至另一端面侧而连通的连通槽。 依据该构成，当使嵌合于圆周状槽部的圆环状的共同阀体在圆周状槽部的内部中 沿相对于圆周状槽部的底面的远近方向进行活塞动作时，能够使涂料通过上述连通槽而从 动地往返于共同阀体的一端面侧与另一端面侧之间(即，圆周状槽部的底侧区域和与底侧 区域相反的区域之间)，由此，能够使共同阀体的活塞状的开闭动作顺利化。 本发明的第九特征构成特别规定适合于实施第六特征构成的实施方式，其特征在 于如下的点： 在前述喷嘴头的内部，作为前述涂料室而形成有圆周状槽部， 前述分支涂料路的入口在前述圆周状槽部的底面以沿前述圆周状槽部的周向方向以 等间隔并排的状态配置， 前述共同阀体具备嵌合于前述圆周状槽部的圆环形状， 在前述共同阀体，形成有从前述共同阀体的圆环形状中的一端面侧遍及至另一端面侧 而贯通的多个连通孔， 前述连通孔以相对于前述分支涂料路各自的入口而个别地对应的配置、以沿前述共同 阀体的圆环形状中的周向方向以等间隔并排的状态配置， 作为遍及前述闭阀位置和前述开阀位置的开闭动作，前述共同阀体在前述圆周状槽部 的内部沿前述圆周状槽部的周向方向转动。 在该构成中，使嵌合于圆周状槽部的圆环状的共同阀体在圆周状槽部的内部沿圆 周状槽部的周向方向转动，分支涂料路各自的入口成为与共同阀体的各连通孔连通的状 态，由此使分支涂料路各自的入口通过各连通孔而与作为涂料室的圆周状槽部连通，将那 些分支涂料路打开。 另外，使圆环状的共同阀体在圆周状槽部的内部沿圆周状槽部的周向方向转动至 共同阀体的各连通孔从分支涂料路各自的入口脱落的状态，通过共同阀体而将分支涂料路 各自的入口闭塞，由此将那些分支涂料路关闭。 即，依据该构成，为了将所有分支涂料路或所有分支涂料路中的特定一部分的多 个分支涂料路开闭，仅仅使圆环状的共同阀体在圆周状槽部的内部沿圆周状槽部的周向方 向转动即可，因而能够减小遍及闭阀位置和开阀位置的共同阀体的开闭动作所需要的空 间，由此能够使喷嘴头进一步小型化。 本发明的第十特征构成特别规定适合于实施第一或第二特征构成的实施方式，其 特征在于如下的点： 在前述分支涂料路的每个，作为前述开闭阀装置而装备有个别的开闭阀， 设有对那些开闭阀同时进行开闭操作的共同操作器件。 在该构成中，通过由共同操作器件对装备于分支涂料路的每个的开闭阀同时进行 开闭操作，从而将那些分支涂料路同时开闭。 依据该构成，由于在分支涂料路的每个装备个别的开闭阀，因而与由一个共同阀 体将多个分支涂料路同时开闭相比，各个分支涂料路在喷嘴头处的配置的自由度(特别地， 7 CN 111556792 A 说　明　书 5/9 页 分支涂料路各自的入口在涂料室处的配置的自由度)变高，由此，喷嘴头的设计变得容易。 本发明的第十一特征构成特别规定适合于实施第一至第十特征构成的任一个的 实施方式，其特征在于如下的点： 前述喷嘴头由电气绝缘材料或弱导电材料形成。 依据该构成，能够防止由于喷嘴头与其它物体接近而在那些喷嘴头与其它物体之 间发生放电，能够提高安全性。 另外，相应地，能够增强在各涂料喷出口的周围形成的电场，能够进一步促进从涂 料喷出口喷出的带电涂料的微粒化。 附图说明 图1是静电雾化涂饰机的纵截面图； 图2是喷嘴头前端面部的正视图； 图3是图1中的III-III线向视图； 图4是图1中的IV-IV线截面图； 图5是共同阀体的立体图； 图6是示出另外的实施方式的喷嘴头前端面部的正视图； 图7是示出另外的实施方式的开闭阀装置的构造图； 图8是示出另外的实施方式的喷嘴头前端面部的正视图； 图9是示出另外的实施方式的喷嘴头的概略纵截面图。
