技术摘要：
本发明公开了一种被配置成与SAS进行通信的TDD中继器。所述中继器可以被配置成：从频谱接入系统(SAS)接收关于所选择的争用频带的接入等级指示符；依照该接入等级指示符，在所选择的争用频带中识别可供该中继器使用的一个或多个子频带；以及在接入等级允许中继器接入时，  全部
背景技术：

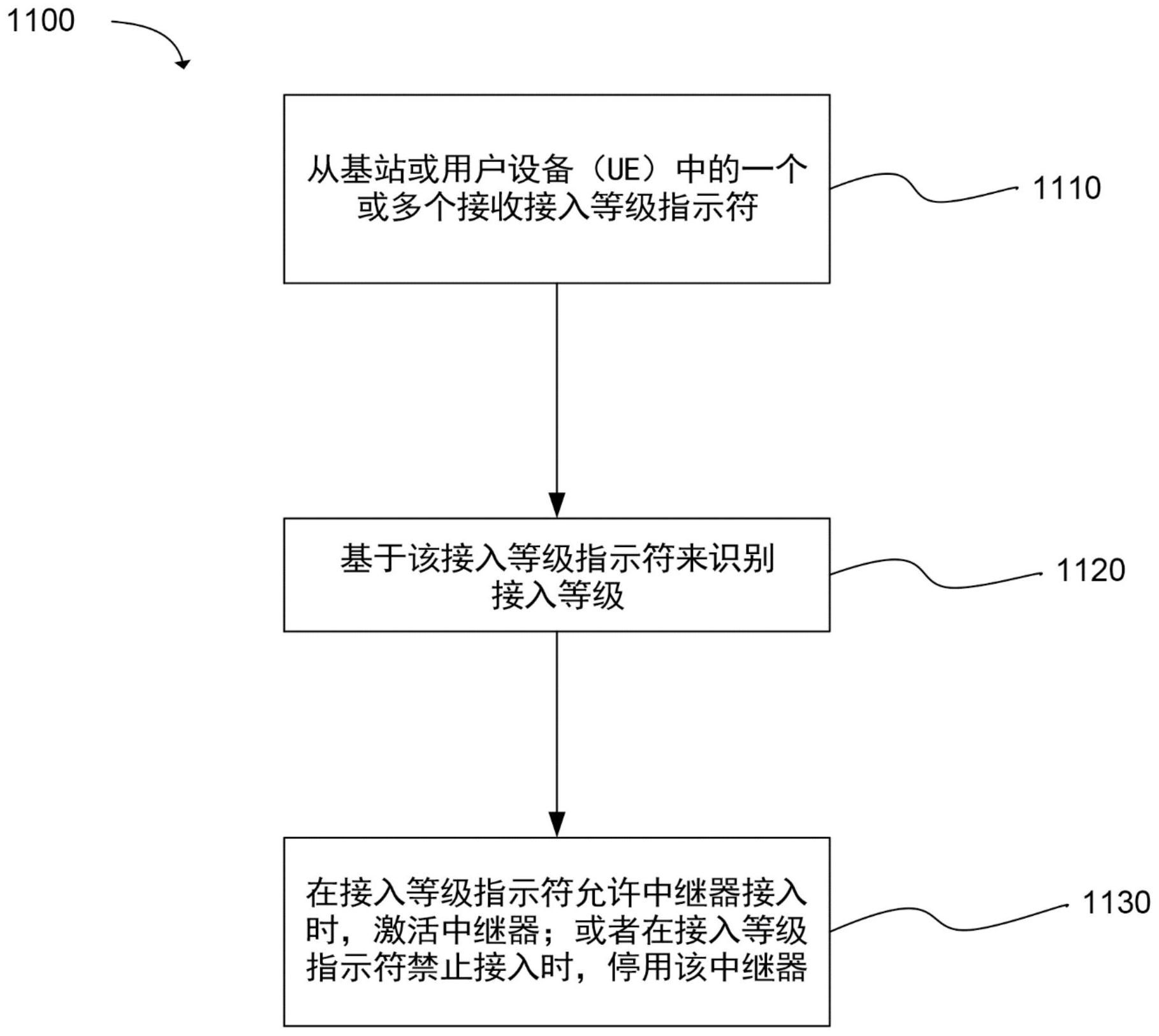

中继器可以用于提升无线设备与无线通信接入点(例如蜂窝塔)之间的无线通信 质量。中继器可以对在无线设备与无线通信接入点之间传递的上行链路和下行链路信号执 行放大、滤波和/或应用其他处理技术，由此提升无线通信质量。 例如，中继器可以经由天线接收来自无线通信接入点的下行链路信号。中继器可 以放大下行链路信号，然后可以将经过放大的下行链路信号提供给无线设备。换句话说，中 继器可以充当无线设备与无线通信接入点之间的中继。由此，无线设备可以从无线通信接 入点接收到更强的信号。同样，在中继器上可以接收来自无线设备的上行链路信号(例如电 话呼叫和其他数据)。在经由天线将上行链路信号传递到无线通信接入点之前，中继器可以 放大该上行链路信号。 附图说明 从以下结合附图的详细描述中将会清楚了解本发明的特征和优点，其借助示例共 同示出了本公开的特征；并且其中： 图1a示出了根据一个示例的中继器； 图1b示出了根据一个示例的与用户设备(UE)和基站(BS)进行通信的中继器； 图2示出了根据一个示例的与无线设备进行通信的中继器； 图3a示出了根据一个示例的时分双工(TDD)长期演进(LTE)上行链路-下行链路配 置； 图3b示出了根据一个示例的时分双工(TDD)5G上行链路-下行链路配置； 图3c示出了根据一个示例的时分双工(TDD)5G上行链路-下行链路配置； 图4示出了根据一个示例的频分双工(FDD)多频带中继器； 图5示出了根据一个示例的集成了频分双工(FDD)/时分双工(TDD)的中继器； 图6示出了根据一个示例的集成了频分双工(FDD)/时分双工(TDD)的中继器； 图7示出了根据一个示例的具有多频带TDD的集成了频分双工(FDD)/时分双工 (TDD)的中继器； 图8示出了根据一个示例的与无线设备进行通信的手持式增强器； 图9示出了根据一个示例的用户设备(UE)； 图10描述了根据一个示例的中继器； 图11描述了根据一个示例的中继器； 图12描述了根据一个示例的包含了用于控制中继器的指令的机器可读介质的流 程图； 图13示出了根据一个示例的三层频谱共享处理； 图14示出了根据一个示例的时分双工(TDD)架构； 图15示出了根据一个示例的被配置成与频谱接入系统(SAS)通信的中继器； 图16示出了根据一个示例的集成了频分双工(FDD)/时分双工(TDD)的中继器； 5 CN 111555790 A 说　明　书 2/36 页 图17描述了根据一个示例的中继器； 图18描述了根据一个示例的中继器； 图19描述了根据一个示例的包含了用于控制中继器的指令的机器可读介质的流 程图；以及 图20描述了根据一个示例的中继器。
技术实现要素：
现在将参考所示出的例示实施例，并且在这里会用特定语言来对其进行描述。然 而应该理解，本发明的范围不应据此受到限制。 在公开和描述本发明之前，应该理解的是，本发明并不局限于这里公开的特定结 构、处理步骤或材料，相反，本发明可被扩展至能被相关领域的普通技术人员认可的各种等 价物。此外还应该理解，这里采用的术语仅仅用于描述特定示例，其目的并不是进行限制。 不同附图中的相同参考数字代表的是相同的要素。在流程图和处理中提供的数字是为了清 楚地示出步骤和操作而被提供的，并且不一定指示特定的顺序或序列。 例示实施例 以下将会提供关于技术实施例的初始概述，然后将会更详细地描述特定的技术实 施例。该初始概述旨在帮助读者更快地理解技术，其目的既不是标识技术的关键性特征或 本质特征，也不是限制请求保护的主题的范围。 在一个示例中，如图1a所示，双向中继器系统可以包括连接到外部天线104或施主 天线104以及内部天线102或服务器天线102的中继器100。该中继器100可以包括可以与第 二双工器(或双讯器或复用器或循环器或分路器)114内部耦合的施主天线端口。中继器100 可以包括服务器天线端口，该服务器天线端口还可以耦合到第一双工器(或双讯器或复用 器或循环器或分路器)112。在两个双工器114与112之间可以存在两条路径：第一路径和第 二路径。第一路径可以包括具有与第一双工器112相耦合的输入的低噪声放大器(LNA)、与 LNA的输出相耦合的可变衰减器、与可变衰减器相耦合的滤波器、以及耦合在滤波器与第二 双工器114之间的功率放大器(PA)。该LNA可以在不降低信噪比的情况下的放大功率较低的 信号。PA可以调整功率电平并将其放大期望的数量。第二路径可以包括具有与第二双工器 114相耦合的输入的LNA、与LNA的输出相耦合的可变衰减器、与可变衰减器相耦合的滤波 器、以及耦合在滤波器与第一双工器112之间的PA。第一路径可以是下行链路放大路径或上 行链路放大路径。第二路径可以是下行链路放大路径或上行链路放大路径。该中继器100还 可以包括控制器106。在一个示例中，该控制器106可以包括一个或多个处理器和存储器。 图1b示出了与无线设备110和基站130进行通信的例示中继器120。中继器120(也 被称为蜂窝信号放大器)可以借助信号放大器122来对从无线设备110传递到基站130的上 行链路信号和/或从基站130传递到无线设备110的下行链路信号执行放大、滤波和/或应用 其他处理技术，由此提升无线通信质量。换句话说，中继器120可以双向地放大或增强上行 链路信号和/或下行链路信号。在一个示例中，中继器120可以位于固定位置，例如住宅或办 公室。作为替换，信号增强器120可以附着于移动物体，例如车辆或无线设备110。该中继器 可以是信号增强器，例如蜂窝信号增强器。 在一个配置中，中继器120可以被配置成连接到设备天线124(例如内部天线、服务 6 CN 111555790 A 说　明　书 3/36 页 器天线或耦合天线)和节点天线126(例如外部天线或施主天线)。节点天线126可以接收来 自基站130的下行链路信号。该下行链路信号可以经由第二同轴电缆127或是可通过操作来 传递射频信号的其他类型的有线、无线、光学或射频连接而被提供给信号放大器122。信号 放大器122可以包括一个或多个用于对蜂窝信号执行放大和滤波处理的蜂窝信号放大器。 经过放大和滤波的下行链路信号可以经由第一同轴电缆125或是可通过操作来传递射频信 号的其他类型的射频连接而被提供给设备天线124。设备天线124可以将经过放大和滤波的 下行链路信号传递到无线设备110。 同样，设备天线124可以接收来自无线设备110的上行链路信号。该上行链路信号 可以经由第一同轴电缆125或是可通过操作来传送射频信号的其他类型的有线、无线、光学 或射频连接而被提供给信号放大器122。信号放大器122可以包括一个或多个用于对蜂窝信 号执行放大和滤波处理的蜂窝信号放大器。经过放大和滤波的上行链路信号可以经由第二 同轴电缆127或是可通过操作来传递射频信号的其他类型的射频连接而被提供给节点天线 126。该节点天线126可以将经过放大和滤波的上行链路信号传递到一个节点，例如基站 130。 在一个实施例中，设备天线124和节点天线126可被集成为中继器120的一部分。作 为替换，中继器120可被配置成连接到单独的设备天线124或节点天线126。该设备天线和节 点天线与中继器120可以由不同的供应方提供。 在一个示例中，中继器120可以向节点发送上行链路信号和/或接收来自节点的下 行链路信号。虽然图1b将该节点显示成是基站130，但其目的并不是进行限制。该节点可以 包括无线广域网(WWAN)接入点(AP)、基站(BS)、演进型节点B(eNB)、下一代节点B(gNB)、基 带单元(BBU)、远程无线电头端(RRH)、远程无线电设备(RRE)、中继站(RS)、无线电设备 (RE)、远程无线电单元(RRU)、中央处理模块(CPM)或别的类型的WWAN接入点。 在一个配置中，用于放大上行链路和/或下行链路信号的中继器120可以是手持式 增强器。该手持式增强器可以在无线设备110的套筒(sleeve)中实现。无线设备套筒可以附 着于无线设备110，但是也可以根据需要而被拆除。在该配置中，当无线设备110接近特定基 站时，中继器120可以自动断电或者停止放大处理。换句话说，信号增强器120可以基于无线 设备110相对于基站130的位置而在上行链路和/或下行链路信号质量高于所限定的阈值的 时候确定停止执行链路信号放大处理。 在一个示例中，中继器120可以包括用于向不同组件(例如信号放大器122、设备天 线124和节点天线126)供电的电池。该电池还可以为无线设备110(例如电话或平板电脑)供 电。作为替换，中继器120可以从无线设备110接收电力。 在一个配置中，中继器120可以是兼容联邦通信委员会(FCC)的消费类中继器。作 为一个非限制性示例，中继器120可以兼容FCC  Part  20或47联邦法规条文(C.F.R .)Part  20.21(2013年3月21日)。此外，手持式增强器可以根据47C.F.R.的Part  22(Cellular)、24 (Broadband  PCS)、27(AWS-1、700MHz  Lower  A-E  Blocks以及700MHz  Upper  C  Block)以及 90(Specialized  Mobile  Radio)而在用于提供基于订户的服务的频率上工作。该中继器 120可以被配置成自动地对其操作执行自我监视，以确保符合适用的噪声和增益限制。如果 信号增强器120的操作违反FCC  Part  20.21中限定的法规，那么该信号增强器可以执行自 动校正或者自动停机。虽然提供了兼容FCC规则的中继器作为示例，但其目的并不是进行限 7 CN 111555790 A 说　明　书 4/36 页 制。中继器可以被配置成基于其被配置的工作位置而兼容其他政府法规。 在一个配置中，中继器120可以通过放大与本底噪声相对的期望信号来改善无线 设备110与基站130(例如蜂窝塔)或别的类型的无线广域网(WWAN)接入点(AP)之间的无线 连接。中继器120可以增强用于蜂窝标准的信号，例如第三代合作伙伴项目(3GPP)长期演进 (LTE)第8、9、10、11、12、13、14或15版标准或是电子与电气协会工程师(IEEE)802.16。在一 个配置中，中继器120可以增强用于3GPP  LTE第15.0.0版(2018年1月)或其他期望版本的信 号。 中继器120可以增强来自3GPP技术规范36.101(2017年9月第15版)的频带或LTE频 带的信号。例如，中继器120可以增强来自以下LTE频带的信号：2、4、5、12、13、17、25和26。此 外，中继器120可以基于使用该中继器的国家或地区来增强选定的频带，这其中包括如在 3GPP  TS  36.104  V15.3.0(2018-07)中公开的频带1-85或其他频带中的任一频带。 在另一个配置中，中继器120可以增强来自3GPP技术规范(TS)38.101(2017年12月 第15版)的频带或5G频带的信号。此外，中继器120可以基于使用该中继器的国家或地区来 增强选定的频带，这其中包括如在3GPP  TS  38.104  V15.3.0(2018-09)中公开的频带n1- n86、n257-n261或其他频带中的任一频带。 时分双工(TDD)系统可通过操作而在特定的持续时间执行传输，以及在其他特定 持续时间执行接收。公民宽带无线电服务(CBRS)频带48和49是蜂窝3GPP  TDD频带。CBRS频 带48可以具有介于3550兆赫兹(MHz)到3700MHz之间的工作范围，而CBRS频带49则可以具有 介于3550MHz到3700MHz之间的工作范围。CBRS频带48和49具有与优先等级相对的附加的复 杂层面。该优先等级可以包括现任接入(例如军事、卫星、宽带)、优先级接入和通用授权接 入。处于CBRS频带48和49的蜂窝中继器可被假设成是通用授权接入——并且由此仅仅在被 授权的时候才能执行中继。 在一个示例中，TDD中继器可以被配置成指示何时允许通用授权接入。当允许通用 授权接入时，中继器可被配置成是活动的，否则可以被配置成是非活动的。通用授权接入指 示可以通过解调集成电路(例如调制解调器)接收，或者可以是从外部设备接收的(例如借 助Bluetooth连接从用户设备(UE)接收)。在另一个示例中，中继器可被配置成在执行现任 接入、优先级接入或通用授权接入的情况下工作。 在一个示例中，中继器可以被配置成从基站或用户设备(UE)中的一个或多个接收 接入等级指示符。该中继器可以进一步被配置成基于该接入等级指示符来识别接入等级。 该中继器可以进一步被配置成在接入等级允许该中继器接入的时候激活该中继器；或者在 接入等级禁止该中继器接入的时候停用该中继器。 中继器可以包括第一天线端口和第二天线端口。中继器可以进一步包括耦合在第 一天线端口与第二天线端口之间的频分双工(FDD)第一方向放大和滤波路径。该中继器还 可以进一步包括耦合在第一天线端口与第二天线端口之间的FDD第二方向放大和滤波路 径。所述FDD第一方向放大和滤波路径以及第二方向放大和滤波路径各自可以具有不同的 选定频带。中继器可以进一步包括耦合在第一天线端口与第二天线端口之间的时分双工 (TDD)第一方向放大和滤波路径。该中继器可以进一步包括耦合在第一天线端口与第二天 线端口之间的TDD第二方向放大和滤波路径。所述TDD第一方向放大和滤波路径以及第二方 向放大和滤波路径各自可以具有相同的选定频带。所述方向可以基于TDD信号是上行链路 8 CN 111555790 A 说　明　书 5/36 页 (UL)还是下行链路(DL)而被切换。 如图2所示，蜂窝信号增强器或中继器220可以被配置成经由无线设备210与中继 器220的无线连接接收来自用户设备(UE)或无线设备210的信号。无线设备210与中继器220 的无线连接可以是无线个域网(W-PAN)(其可以包括配置了Bluetooth  v4 .0、Bluetooth  Low  Energy、Bluetooth  v4 .1、Bluetooth  v4 .2的无线电接入技术(RAT))或无线局域网 (WLAN)(其可以包括配置了电子电气工程师协会(IEEE)802 .11a、IEEE  802 .11b、IEEE  802.11g、IEEE  802.11n、IEEE  802.11ac或IEEE  802.11ad的RAT)中的一个或多个。中继器 220可以被配置成通过以下各项来与无线设备210进行通信：直接连接、配置了近场通信 (NFC)的无线电接入技术(RAT)、配置了超高频(UHF)的RAT、配置了电视空白频带(TVWS)的 RAT、或是配置了其他任何工业、科学和医学(ISM)无线电频带的RAT。关于此类ISM频带的示 例包括2.4GHz、3.6GHz、4.9GHz、5GHz、5.9GHz或6.1GHz。 中继器220可以增强来自3GPP技术规范(TS)36.101(2010年9月第16版)的频带或 LTE频带的信号。例如，中继器220可以增强来自以下LTE频带的信号：2、4、5、12、13、17、25和 26。此外，中继器220可以基于使用该中继的国家或地区来增强选定的频带，这其中包括如 在3GPP  TS  36.104V16.3.0(2019年9月)中公开以及在表1中描述的频带1-53、65-76、85、87 或88中的任一频带。 表1： 9 CN 111555790 A 说　明　书 6/36 页 10 CN 111555790 A 说　明　书 7/36 页 11 CN 111555790 A 说　明　书 8/36 页 在另一个配置中，中继器220可以增强来自3GPP技术规范(TS)38.104(2019年9月 第16版)频带或5G频带的信号。此外，中继器220可以根据使用该中继器的国家或地区来增 强选定频带，这其中包括如在3GPP  TS  38.104  V16.1.0(2019年9月)中公开且在表2和表3 中描述的频率范围1(FR1)中的频带n1-n86、频率范围2(FR2)中的n257-n261或其他频带中 的任一频带。 表2： 12 CN 111555790 A 说　明　书 9/36 页 13 CN 111555790 A 说　明　书 10/36 页 表3： 3GPP  LTE标准被配置成基于子帧粒度来发射和接收TDD信号。预定的上行链路-下 行链路配置可用于确定将哪些子帧用于上行链路以及将哪些子帧用于下行链路。在另一个 示例中，如图3a所示，3GPP  LTE帧结构被配置成具有长度为10毫秒(ms)的无线电帧，该无线 电帧可以包括两个长度均为5ms的半帧。每一个半帧都可以包括5个长度为1ms的子帧。每一 个子帧可以包括两个长度均为0.5ms的时隙。小区中的上行链路-下行链路配置可以在帧间 改变，并且控制在当前帧中的哪些子帧进行上行链路或下行链路传输。所支持的上行链路- 下行链路配置可以以图3a中列举的方式来配置，其中对于无线电帧中的每一个子帧来说， “D”可以表示为下行链路传输保留的下行链路子帧，“U”可以表示为上行链路传输保留的上 14 CN 111555790 A 说　明　书 11/36 页 行链路子帧，并且“S”可以表示特殊子帧。该特殊子帧用于传递控制信息。所支持的上行链 路-下行链路配置可以同时具有5ms和10ms的下行链路到上行链路切换点周期。如果下行链 路到上行链路切换点周期是5ms，那么特殊子帧可以同时存在于两个半帧(时隙)之中。如果 下行链路到上行链路切换点周期是10ms，那么特殊子帧只能存在于第一个半帧之中。如图 3a所示，在3GPP  LTE第8版标准中可以预先配置编号为0到6的七个不同的上行链路-下行链 路配置。 3GPP  LTE基站可以被配置成传送所使用的将会是七个UL/DL配置中的哪一个。在 另一个示例中，中继器可以被配置成接收来自基站的UL/DL配置。该配置信息通常是从基站 借助较高层信令(例如无线电资源控制(RRC)信令)传送的。在另一个示例中，针对每一个无 线电帧，中继器可以解调和/或解码使用了下行链路控制信息(DCI)格式类型的物理下行链 路控制信道(PDCCH)或物理下行链路共享信道(PDSCH)中的控制信息，以便接收UL/DL配置。 在一个示例中，TDD切换控制器可被用于从基站接收与该基站相关联的蜂窝信号的3GPP  LTE  UL/DL配置信息。作为替换，如先前所述，UE可以从基站(即演进型节点B或eNB)接收和 解码UL/DL配置信息，并且可以借助使用了预先确定的无线标准的无线传输来将所述UL/DL 配置信息传送到中继器。 图3b和3c提供了用于3GPP  Rel.15.0.0中描述的3GPP  5G通信的例示UL/DL配置。 在5G通信中，持续时间为10ms的帧可以包含10个持续时间为1ms的子帧。每一个帧可以包括 由五个子帧组成的两个大小相等的半帧。半帧0可以包括子帧0–4，并且半帧1可以包括子帧 5–9。在上行链路中可以具有一个帧集合，并且在下行链路中可以具有一个帧集合。时隙中 的正交频分复用(OFDM)符号可被分为“下行链路”、“灵活”或“上行链路”。在下行链路帧的 时隙中，只有在“下行链路”或“灵活”符号中才能进行下行链路传输。在上行链路帧的时隙 中，只有在“上行链路”或“灵活”符号中才能进行上行链路传输。 在另一个示例中，如图3b和3c所示，时隙格式可以通过范围为0到55的相应格式索 引来标识，其中“D”可以表示下行链路符号，“U”可以表示上行链路符号，以及“F”可以表示 灵活符号。在另一个示例中，时隙中的符号编号可以是从0到13。在另一个示例中，从56到 254的时隙格式索引可以被保留。在另一个示例中，时隙格式索引255可以具有如在3GPP  TS  38.213  V15.3.0(2018-09)中公开的时隙格式。 在另一个示例中，中继器可以被配置成借助较高层信令(例如RRC信令)而在一个 或多个较高层参数指示的多个时隙上接收逐个时隙的时隙格式。所述较高层参数可以提供 参考子载波间隔，时隙配置周期，下行链路符号数量或上行链路符号数量。在另一个示例 中，中继器可以被配置成接收一个较高层参数，其中所述较高层参数只能覆盖另一个较高 层参数提供的多个时隙上的逐个时隙的灵活符号。 在另一个示例中，中继器可以被配置成接收包含了一组时隙格式组合的较高层参 数，其中每一个时隙格式组合都可以包含如图3b和3c所示的一个或多个时隙格式。在另一 个示例中，中继器可以被配置成解调和/或解码包含了时隙格式的物理控制信道或物理共 享信道上的控制信息。在一个示例中，TDD切换控制器可被用于从基站接收关于与该基站相 关联的蜂窝信号的3GPP  5G  UL/DL配置信息。 如图4所示，在另一个示例中，中继器可以被配置成是一个多频带双向FDD无线信 号增强器400，其中所述增强器被配置成通过为一个或多个上行链路频带或信道以及一个 15 CN 111555790 A 说　明　书 12/36 页 或多个下行链路频带或信道使用单独的信道路径来放大多个频带或信道中的上行链路信 号和下行链路信号。在一个实施例中，相邻频带可以被包含在在相同的信号路径上。 施主天线410或集成节点天线可以接收下行链路信号。举例来说，可以从基站接收 下行链路信号。该下行链路信号可被提供给第一B1/B2双讯器412，其中B1代表第一频带，并 且B2代表第二频带。第一B1/B2双讯器412可以将接收信号的选定部分引导到B1下行链路信 号路径和B2下行链路信号路径。与B1关联的下行链路信号可以沿着B1下行链路信号路径传 播到第一B1双工器414。处于B2内部的接收信号的一部分可以沿着B2下行链路信号路径传 播到第一B2双工器416。在经过第一B1双工器414之后，该下行链路信号可以通过一系列的 放大器(例如A10、A11和A12)以及下行带通滤波器(例如B1  DL  BPF)传播到第二B1双工器 418。此外，穿过B2双工器416的B2下行链路信号可以通过一系列的放大器(例如A07、A08和 A09)和下行链路带通滤波器(例如B2  DL  BPF)传播到第二B2双工器420。此时，下行链路信 号(B1或B2)已经依照包含在多频带双向无线信号增强器400中的放大器和BPF的类型而被 放大和滤波。分别源于第二B1双工器418或第二B2双工器420的下行链路信号可被提供给第 二B1/B2双讯器422。所述第二B1/B2双讯器422可以将B1/B2放大下行链路信号引导到服务 器天线430或集成设备天线。该服务器天线430则可以向无线设备(例如UE)传送经过放大的 下行链路信号。 在另一个示例中，服务器天线430可以接收来自无线设备的上行链路(UL)信号。该 上行链路信号可以包括第一频率范围(例如频带1)的信号和第二频率范围(例如频带2)的 信号。该上行链路信号可被提供给第二B1/B2双讯器422。该第二B1/B2双讯器422可以基于 这些信号的频率来将这些信号引导到B1上行链路信号路径和B2上行链路信号路径。与B1相 关联的上行链路信号可以沿着B1上行链路信号路径传播到第二B1双工器418，并且与B2相 关联的上行链路信号可以沿着B2上行链路信号路径传播到第二B2双工器420。第二B1双工 器418可以引导B1上行链路信号通过一系列的放大器(例如A01、A02和A03)以及上行链路带 通滤波器(B1  UL  BPF)传播到第一B1双工器414。此外，第二B2双工器420可以引导B2上行链 路信号通过一系列放大器(例如A04、A05和A06)以及下行链路带通滤波器(B2  UL  BPF)传播 到第一B2双工器416。此时，上行链路信号(B1和B2)已经依照双向无线信号增强器400中包 含的放大器和BPF的类型而被放大和滤波。分别源于第一B1双工器414和第一B2双工器416 的上行链路信号可被提供给第一B1/B2双讯器412。第一次B1/B2双讯器412可以将B1和B2放 大上行链路信号引导到施主天线410或集成设备天线。该施主天线410或施主天线则可以将 经过放大的上行链路信号传送到基站。 如图5所示，在另一个示例中，中继器可以是集成了频分双工(FDD)/时分双工 (TDD)的中继器。该中继器可以被配置成连接到服务器天线502和施主天线504。该服务器天 线502可以接收来自无线设备的上行链路信号。该服务器天线502可以耦合到服务器天线端 口503。在服务器天线端口503上接收的上行链路信号可以被引导到双讯器512。该双讯器 512可以基于该上行链路信号的频率而将该上行链路信号引导到包含了FDD双工器520的 FDD上行链路路径。双讯器512可以耦合到FDD双工器520。 在另一个示例中，上行链路信号可以沿着FDD上行链路路径传播。FDD  UL路径可以 包括FDD双工器520，低噪声放大器(LNA)522、可变衰减器524、FDD  UL带通滤波器(BPF)526 和/或功率放大器528中的一个或多个。在另一个示例中，功率放大器528可以包括可变增益 16 CN 111555790 A 说　明　书 13/36 页 功率放大器，固定增益功率放大器或增益组块。在另一个示例中，FDD  UL  BPF  526可以被配 置成传递3GPP  FDD频带2、4、5、12、13、17、25、26或71中的一个或多个。在另一个示例中，FDD  UL  BPF  526可以配置成传递3GPP  FDD频带1-28、30、31、65、66、68、70-74或85中的一个或多 个。在另一个示例中，FDD  UL  BPF  526可以配置为传递3GPP  FDD频带内部的选定信道。在沿 着FDD上行链路路径传播之后，该上行链路信号可以依照FDD上行链路路径上包含的放大器 和BPF的类型而被放大和滤波。此时，上行链路信号可以被引导至FDD双工器530。该FDD双工 器530可以将经过放大和/或滤波的上行链路信号引导到双讯器514。双讯器514可以被耦合 到施主天线端口505。该施主天线端口可以被配置成连接到一个或多个施主天线504。上行 链路信号可被从双讯器514引导到施主天线端口505。该上行链路信号可被从施主天线端口 505引导到施主天线504。施主天线504可以向基站(例如演进型节点B(eNB)或下一代节点B (gNB))传送经过放大和/或滤波的上行链路信号。 在另一个示例中，来自基站的下行链路信号可以被引导到施主天线端口505。施主 天线端口505可以被耦合到双讯器514。双讯器514可以被耦合到FDD双工器530。在施主天线 504上接收的来自基站的下行链路信号可以被引导到双讯器514。双讯器514可以基于下行 链路信号的频率来将该下行链路信号引导到FDD下行链路路径。 在另一个示例中，FDD下行链路信号可以沿着FDD下行链路路径传播。该FDD  DL路 径可以包括低噪声放大器(LNA)532、可变衰减器534、FDD  DL带通滤波器(BPF)536和/或功 率放大器538中的一个或多个。在另一个示例中，功率放大器538可以包括可变增益功率放 大器、固定增益功率放大器或增益组块。在另一个示例中，FDD  DL  BPF  536可以被配置成传 递3GPP  FDD频带2、4、5、12、13、17、25、26或71中的一个或多个。在另一个示例中，FDD  DL  BPF  536可以被配置成传递3GPP  FDD频带1-28、30、31、65、66、68、70-74或85中的一个或多 个。在另一个示例中，FDD  DL  BPF  536可以被配置成传递3GPP  FDD频带内部的选定信道。在 沿着FDD下行链路路径传播之后，下行链路信号可以依照FDD下行链路路径上包含的放大器 和BPF的类型而被放大和滤波。此时，下行链路信号可以被引导到FDD双工器520。该FDD双工 器520可以将经过放大和/或滤波的下行链路信号引导到双讯器512。该双讯器512可以耦合 到服务器天线端口503。下行链路信号可被从双讯器512引导到服务器天线端口503。服务器 天线端口503可以被配置成连接到服务器天线502。下行链路信号可被从服务器天线端口 503引导到服务器天线502。该服务器天线502则可以向无线设备传送经过放大和/或滤波的 下行链路信号。 在另一个示例中，服务器天线502可以接收来自无线设备的TDD上行链路信号。该 服务器天线502可以被配置成耦合到服务器天线端口503。服务器天线端口503可以耦合到 双讯器512。双讯器512可以耦合到TDD带通滤波器(BPF)540。作为示例，TDD  BPF  540可以被 配置成传递3GPP  TDD频带41、48或49中的一个或多个。在另一个示例中，TDD  BPF  540可以 被配置成传递3GPP  TDD频带33到52中的一个或多个。在另一个示例中，TDD  BPF  540可以被 配置成传递3GPP  TDD频带内部的选定信道。在服务器天线502上接收的来自无线设备的TDD 上行链路信号可被定向到双讯器512。基于该频带，双讯器512可以TDD上行链路信号的频率 而将该TDD上行链路信号引导到单极双掷(SPDT)开关542。 在另一个示例中，SPDT开关542可以将上行链路信号引导到TDD上行链路路径。该 TDD  UL路径可以包括低噪声放大器(LNA)544、可变衰减器546、TDD带通滤波器(BPF)548或 17 CN 111555790 A 说　明　书 14/36 页 功率放大器550中的一个或多个。在另一个示例中，功率放大器550可以包括可变增益功率 放大器、固定增益功率放大器或增益组块。在另一个示例中，TDD  BPF  548可以被配置成传 递3GPP  TDD频带41、48或49中的一个或多个。在另一个示例中，TDD  BPF  548可以被配置成 传递3GPP  TDD频带33到52中的一个或多个。在另一个示例中，TDD  BPF  548可以被配置成传 递3GPP  TDD频带内部的选定信道。在沿着TDD上行链路路径传播之后，该上行链路信号可以 依照沿该TDD上行链路路径所包含的放大器和BPF的类型而被放大和滤波。此时，上行链路 信号可以被引导到单极双掷(SPDT)开关562。该SPDT开关562可以将上行链路信号引导到 TDD  BPF  560。该TDD  BPF  560可以将经过放大和/或滤波的上行链路信号引导到双讯器 514。双讯器514可以耦合到施主天线端口505。该施主天线端口可以被配置成耦合到施主天 线。上行链路信号可被从双讯器514引导到施主天线端口505。该上行链路信号可被从施主 天线端口505引导到施主天线504。该施主天线504则可以向基站传送经过放大和/或滤波的 上行链路信号。 在另一个示例中，施主天线504可以接收来自基站的TDD下行链路信号。该施主天 线504可以耦合到施主天线端口505。施主天线端口505可以耦合到双讯器514。双讯器514可 以耦合到TDD  BPF  560。在另一个示例中，TDD  BPF  560可被配置成传递3GPP  TDD频带41、48 或49中的一个或多个。在另一个示例中，TDD  BPF  560可被配置成传递3GPP  TDD频带33到52 中的一个或多个。在另一个示例中，TDD  BPF  560可被配置成传递3GPP  TDD频带内部的选定 信道。在施主天线504上接收的来自基站的TDD下行链路信号可被引导到双讯器514。该双讯 器514则可以依照该TDD下行链路信号的频率而将该TDD下行链路信号引导到到单极双掷 (SPDT)开关562。 在另一个示例中，TDD下行链路信号可以沿着TDD下行链路路径传播。该TDD  DL路 径可以包括低噪声放大器(LNA)564、可变衰减器566、TDD带通滤波器(BPF)568或功率放大 器570中的一个或多个。在另一个示例中，功率放大器570可以包括可变增益功率放大器、固 定增益功率放大器或增益组块。在另一个示例中，TDD  BPF  568可以被配置成传递3GPP  TDD 频带41、48或49中的一个或多个。在另一个示例中，TDD  BPF  568可以被配置成传递3GPP  TDD频带33到52中的一个或多个。在另一个示例中，TDD  BPF  568可以被配置成传递3GPP  TDD频带内部的选定信道。在沿着TDD下行链路路径传播之后，下行链路信号会依照TDD下行 链路路径上包含的放大器和BPF的类型而被放大和滤波。此时，该下行链路信号可被引导到 SPDT开关542。该SPDT开关542可以将经过放大和/或滤波的下行链路信号引导到TDD  BPF  540。该TDD  BPF  540可以将经过放大和/或滤波的下行链路信号引导到双讯器512。双讯器 512可以耦合到服务器天线端口503。服务器天线端口503可被配置成连接到服务器天线 502。TDD下行链路信号可被从双讯器512引导到服务器天线端口503。该TDD下行链路信号可 被从服务器天线端口503引导到服务器天线502。服务器天线502则可以向无线设备传送经 过放大和/或滤波的下行链路信号。 在另一个示例中，中继器可以进一步包括TDD切换控制器510。如先前所述，该TDD 切换控制器可被配置成接收来自基站或UE的UL/DL配置信息。作为替换，UL/DL配置信息可 以是在中继器内部的不同位置接收的，并且可以被传递到TDD切换控制器510。该中继器可 以被配置成通过切换SPDT开关542来将第一方向或上行链路TDD信号从服务器天线端口503 传递到TDD  UL路径，以及通过切换SPDT开关562来将第一方向或上行链路TDD信号传递到施 18 CN 111555790 A 说　明　书 15/36 页 主天线端口505。在另一个示例中，中继器可被配置成通过切换SPDT开关562来将第二方向 或下行链路TDD信号从施主天线端口505传递到TDD  DL路径，以及通过切换SPDT开关542来 将第二方向或下行链路TDD信号传递到服务器天线端口503。 在另一个示例中，中继器可以被配置成通过切换SPDT开关542来将第一方向或上 行链路TDD信号从服务器天线端口503传递到TDD  UL路径，以及通过切换SPDT开关562来将 第二方向或下行链路TDD信号从施主天线端口505传递到TDD  DL路径。在另一个示例中，中 继器可以被配置成通过切换SPDT开关562来将第二方向或下行链路TDD信号从施主天线端 口505传递到TDD  DL路径，以及通过切换SPDT开关542来将第二方向或下行链路TDD信号切 换到服务器天线端口。 在另一个示例中，TDD切换控制器510可以包括被配置成接收来自基站或UE的UL/ DL配置信息并且向开关发送信号的调制解调器、现场可编程门阵列(FPGA)或专用集成电路 (ASIC)中的一个或多个。该TDD切换控制器可被配置成在用于3GPP  LTE的1毫秒的子帧的基 础上在DL配置与UL配置之间进行切换。该TDD切换控制器可被配置成在用于3GPP  5G的符号 的基础上在DL配置与UL配置之间进行切换，其中符号的持续时间会基于5G的关键参数 (numerology)(例如子载波间隔或循环前缀)而改变。 如图6所示，在另一个示例中，中继器可以是集成了频分双工(FDD)/时分双工 (TDD)的中继器。该中继器可被配置成耦合到服务器天线602和施主天线604。该服务器天线 602可以接收来自无线设备的上行链路信号。该服务器天线602可被配置成耦合到服务器天 线端口603。该服务器天线端口603可以耦合到复用器612。从无线设备引导到服务器天线端 口603的上行链路信号可被引导到复用器612。该复用器612可以基于该上行链路信号的频 率来将该上行链路信号引导到FDD上行链路路径。 在另一个示例中，FDD上行链路信号可以沿着FDD上行链路路径传播。该FDD  UL路 径可以包括低噪声放大器(LNA)622、可变衰减器624、FDD  UL带通滤波器(BPF)626或功率放 大器628中的一个或多个。在另一个示例中，功率放大器628可以包括可变增益功率放大器、 固定增益功率放大器或增益组块。在另一个示例中，FDD  UL  BPF  626可被配置成传递3GPP  FDD频带2、4、5、12、13、17、25、26或71中的一个或多个。在另一个示例中，FDD  UL  BPF626可 被配置成传递3GPP  FDD频带1-28、30、31、65、66、68、70-74或85中的一个或多个。在另一个 示例中，FDD  UL  BPF  626可被配置成传递3GPP  FDD频带内部的选定信道。在沿着FDD上行链 路路径传播之后，该FDD上行链路信号会依照FDD上行链路路径上包含的放大器和BPF的类 型而被放大和滤波。此时，该上行链路信号可被引导到复用器614。该复用器614可以耦合到 施主天线端口605。该上行链路信号可被从复用器614引导到施主天线端口605。该上行链路 信号可被从施主天线端口605引导到施主天线604。该施主天线604则可以向基站传送经过 放大和/或滤波的上行链路信号。 在另一个示例中，施主天线604可以接收来自基站的下行链路信号。该施主天线 604可被配置成耦合到施主天线端口605。该施主天线端口605可以耦合到复用器614。在施 主天线604上接收的来自基站的下行链路信号可被引导到复用器614。复用器614可以基于 该下行链路信号的频率来将该下行链路信号引导到FDD下行链路路径。 在另一个示例中，FDD下行链路信号可以沿着FDD下行链路路径传播。该FDD  DL路 径可以包括低噪声放大器(LNA)632、可变衰减器634、FDD  DL带通滤波器(BPF)636或功率放 19 CN 111555790 A 说　明　书 16/36 页 大器638中的一个或多个。在另一个示例中，功率放大器638可以包括可变增益功率放大器、 固定增益功率放大器或增益组块。在另一个示例中，FDD  DL  BPF  636可被配置成传递3GPP  FDD频带2、4、5、12、13、17、25、26或71中的一个或多个。在另一个示例中，FDD  DL  BPF  636可 被配置成传递3GPP  FDD频带1-28、30、31、65、66、68、70-74或85中的一个或多个。在另一个 示例中，FDD  DL  BPF  636可被配置成传递3GPP  FDD频带内部的选定信道。在沿着FDD下行链 路路径传播之后，该FDD下行链路信号会依照FDD下行链路路径上包含的放大器和BPF的类 型而被放大和滤波。此时，该FDD下行链路信号可被引导到复用器612。该复用器612可以耦 合到服务器天线端口603。该FDD下行链路信号可被从复用器612引导到服务器天线端口 603。该FDD下行链路信号可被从服务器天线端口603引导到服务器天线602。该服务器天线 602则可以向无线设备传递经过放大和/或滤波的FDD下行链路信号。 在另一个示例中，服务器天线602可以接收来自无线设备的上行链路信号。该服务 器天线602可以耦合到服务器天线端口603。该服务器天线端口603可以耦合到复用器612。 在服务器天线602上接收的来自无线设备的上行链路信号可以被引导到复用器612。该复用 器612可以基于该上行链路信号的频率而将该上行链路信号引导到单极双掷(SPDT)开关 640。 在另一个示例中，SPDT开关640可以将TDD上行链路信号引导到TDD上行链路路径。 该TDD  UL路径可以包括低噪声放大器(LNA)642、可变衰减器644、TDD带通滤波器(BPF)646 或功率放大器648中的一个或多个。在另一个示例中，功率放大器648放大器可以包括可变 增益功率放大器、固定增益功率放大器或增益组块。在另一个示例中，TDD  BPF  646可被配 置成传递3GPP  TDD频带41、48或49中的一个或多个。在另一个示例中，TDD  BPF  646可被配 置成传递3GPP  TDD频带33到52中的一个或多个。在另一个示例中，TDD  BPF  646可被配置成 传递3GPP  TDD频带内部的选定信道。在沿着TDD上行链路路径传播之后，该TDD上行链路信 号会依照该TDD上行链路路径上包含的放大器和BPF的类型而被放大和滤波。此时，该TDD上 行链路信号可被引导到单极双掷(SPDT)开关660。该SPDT开关660可以将TDD上行链路信号 引导到复用器614。该复用器614可以耦合到施主天线端口605。TDD上行链路信号可被从复 用器614引导到施主天线端口605。该TDD上行链路信号可被从施主天线端口605引导到施主 天线604。该施主天线604可以向基站传递经过放大和/或滤波的TDD上行链路信号。 在另一个示例中，施主天线604可以接收来自基站的下行链路信号。该施主天线 604可被配置成耦合到施主天线端口605。该施主天线端口605可以耦合到复用器614。在施 主天线604接收的来自基站的下行链路信号可被引导到复用器614。该复用器614可以依照 该TDD下行链路信号的频率来将该TDD下行链路信号引导到单极双掷(SPDT)开关660。 在另一个示例中，TDD下行链路信号可以沿着TDD下行链路路径传播。该TDD  DL路 径可以包括低噪声放大器(LNA)662、可变衰减器664、TDD带通滤波器(BPF)666或功率放大 器668中的一个或多个。在另一个示例中，功率放大器668可以包括可变增益功率放大器、固 定增益功率放大器或增益组块。在另一个示例中，TDD  BPF  666可被配置成传递3GPP  TDD频 带41、48或49中的一个或多个。在另一个示例中，TDD  BPF  666可被配置成传递3GPP  TDD频 带33到52中的一个或多个。在另一个示例中，TDD  BPF  666可被配置成传递3GPP  TDD频带内 部的选定信道。在沿着TDD下行链路路径传播之后，该TDD下行链路信号可以依照该TDD下行 链路路径上包含的放大器和BPF的类型而被放大和滤波。此时，该TDD下行链路信号可被引 20 CN 111555790 A 说　明　书 17/36 页 导到SPDT开关640。该SPDT开关640可以将经过放大和/或滤波的TDD下行链路信号引导到复 用器612。该复用器612可以耦合到服务器天线端口603。该TDD下行链路信号可被从复用器 612引导到服务器天线端口603。该TDD下行链路信号可被从服务器天线端口603引导到服务 器天线602。该服务器天线602则可以向无线设备传递经过放大和/或滤波的TDD下行链路信 号。 在另一个示例中，中继器可以进一步包括TDD切换控制器610。如先前所述，该TDD 切换控制器可被配置成从基站或UE接收UL/DL配置信息。作为替换，该UL/DL配置信息可以 是在中继器内部的不同位置接收的，并且可以被传递到TDD切换控制器610。该中继器可以 被配置成通过切换SPDT开关640来将第一方向或上行链路TDD信号从服务器天线端口603传 递到TDD  UL路径，以及通过切换SPDT开关660来将第一方向或上行链路TDD信号传递到施主 天线端口605。在另一个示例中，中继器可被配置成切换SPDT开关660来将第二方向或下行 链路TDD信号从施主天线端口605传递到TDD  DL路径，以及切换SPDT开关640来将第二方向 或下行链路TDD信号传递到服务器天线端口603。 在另一个示例中，中继器可以被配置成切换SPDT开关640来将第一方向或上行链 路TDD信号从服务器天线端口603传递到TDD  UL路径，以及切换SPDT开关660来将第二方向 或下行链路TDD信号从施主天线端口605传递到TDD  DL路径。在另一个示例中，中继器可以 被配置成通过切换SPDT开关660来将第二方向或下行链路TDD信号从施主天线端口605传递 到TDD  DL路径，以及通过切换SPDT开关640来将第二方向或下行链路TDD信号传递到第一天 线端口。 在另一个示例中，TDD切换控制器610可以包括被配置成接收来自基站或UE的UL/ DL配置信息以及向开关发送信号的调制解调器、现场可编程门阵列(FPGA)或专用集成电路 (ASIC)中的一个或多个。该TDD切换控制器可被配置成在用于3GPP  LTE的1毫秒的子帧的基 础上在DL配置与UL配置之间进行切换。该TDD切换控制器可以被配置成在用于3GPP  5G的符 号的基础上在DL配置与UL配置之间进行切换，其中符号的持续时间会根据关键参数(例如 子载波间隔或循环前缀)而改变。 如图7所示，在另一个示例中，中继器可以是集成了频分双工(FDD)/时分双工 (TDD)的中继器。该中继器可以被配置成连接到服务器天线702和施主天线704。服务器天线 702可以接收来自无线设备的上行链路信号。该服务器天线702可被配置成耦合到服务器天 线端口703。服务器天线端口703可以耦合到复用器712。在服务器天线702上接收的来自无 线设备的上行链路信号可被引导到复用器712。复用器712可以基于该FDD上行链路信号的 频率来将该FDD上行链路信号引导到FDD上行链路路径。 在另一个示例中，FDD上行链路信号可以沿着FDD上行链路路径传播。该FDD  UL路 径可以包括低噪声放大器(LNA)722、可变衰减器724、FDD  UL带通滤波器(BPF)726或功率放 大器728中的一个或多个。在另一个示例中，功率放大器728可以包括可变增益功率放大器、 固定增益功率放大器或增益组块。在另一个示例中，FDD  UL  BPF  726可被配置成传递3GPP  FDD频带2、4、5、12、13、17、25、26或71中的一个或多个。在另一个示例中，FDD  UL  BPF726可 被配置成传递3GPP  FDD频带1-28、30、31、65、66、68、70-74或85中的一个或多个。在另一个 示例中，FDD  UL  BPF  726可被配置成传递3GPP  FDD频带内部的选定信道。在沿着FDD上行链 路路径传播之后，该FDD上行链路信号会依照FDD上行链路路径上包含的放大器和BPF的类 21 CN 111555790 A 说　明　书 18/36 页 型而被放大和滤波。此时，FDD上行链路信号可被引导到复用器714。复用器714可以耦合到 施主天线端口705。该FDD上行链路信号可被从复用器714引导到施主天线端口705。该FDD上 行链路信号可被从施主天线端口705引导到施主天线704。该施主天线704则可以向基站传 递经过放大和/或滤波的FDD上行链路信号。 在另一个示例中，施主天线704可以接收来自基站的下行链路信号。施主天线704 可以耦合到施主天线端口705。施主天线端口705可以耦合到复用器714。在施主天线704上 接收的来自基站的下行链路信号可被引导到复用器714。复用器714可以基于该FDD下行链 路信号的频率来将该FDD下行链路信号引导到FDD下行链路路径。 在另一个示例中，FDD下行链路信号可以沿着FDD下行链路路径传播。该FDD  DL路 径可以包括低噪声放大器(LNA)732、可变衰减器734、FDD  DL带通滤波器(BPF)736或功率放 大器738中的一个或多个。在另一个示例中，功率放大器738可以包括可变增益功率放大器、 固定增益功率放大器或增益组块。在另一个示例中，FDD  DL  BPF  736可以被配置成传递 3GPP  FDD频带2、4、5、12、13、17、25、26或71中的一个或多个。在另一个示例中，FDD  DL  BPF  736可被配置成传递一个或多个3GPP  FDD频带1-28、30、31、65、66、68、70-74或85。在另一个 示例中，该FDD  DL  BPF  736可被配置成传递3GPP  FDD频带内部的选定信道。在沿着FDD下行 链路路径传播之后，该FDD下行链路信号会依照沿该FDD下行链路路径所包含的放大器和 BPF的类型而被放大和滤波。此时，该FDD下行链路信号可被引导到复用器712。复用器712可 以耦合到服务器天线端口703。该FDD下行链路信号会被从复用器712引导到服务器天线端 口703。该FDD下行链路信号还会被从服务器天线端口703引导到服务器天线702。服务器天 线702则可以向无线设备传递经过放大和/或滤波的FDD下行链路信号。 在另一个示例中，服务器天线702可以接收来自无线设备的上行链路信号。服务器 天线702可以耦合到服务器天线端口703。该服务器天线端口703可以耦合到复用器712。在 服务器天线702上接收的来自无线设备的上行链路信号可被引导到复用器712。复用器712 可以基于该TDD上行链路信号的频率来将该TDD上行链路信号引导到单极双掷(SPDT)开关 740。 在另一个示例中，SPDT开关740可以将TDD上行链路信号引导到TDD上行链路路径。 该TDD  UL路径可以包括低噪声放大器(LNA)742、可变衰减器744、TDD带通滤波器(BPF)746 或功率放大器748中的一个或多个。在另一个示例中，功率放大器748可以包括可变增益功 率放大器、固定增益功率放大器或增益组块。在另一个示例中，TDD  BPF  746可以被配置成 传递3GPP  TDD频带41、48或49中的一个或多个。在另一个示例中，TDD  BPF  746可以被配置 成传递3GPP  TDD频带33到52中的一个或多个。在另一个示例中，TDD  BPF  746可以被配置成 传递3GPP  TDD频带内部的选定信道。在沿着TDD上行链路路径传播之后，该TDD上行链路信 号会依照TDD上行链路路径上包含的放大器和BPF的类型而被放大和滤波。此时，TDD上行链 路信号可被引导到单极双掷(SPDT)开关760。该SPDT开关760可以将TDD上行链路信号引导 到复用器714。该复用器714可以耦合到施主天线端口705。该TDD上行链路信号可被从复用 器714引导到施主天线端口705。该TDD上行链路信号还会被从施主天线端口705引导到施主 天线704。该施主天线704可以向基站传递经过放大和/或滤波的TDD上行链路信号。 在另一个示例中，施主天线704可以接收来自基站的下行链路信号。施主端口705 可被配置成耦合到施主天线704。该施主天线端口705可以耦合到复用器714。在施主天线 22 CN 111555790 A 说　明　书 19/36 页 704上接收的来自基站的下行链路信号可被引导到复用器714。复用器714可以基于该TDD下 行链路信号的频率来将该TDD下行链路信号引导到单极双掷(SPDT)开关760。 在另一个示例中，TDD下行链路信号可以沿TDD下行链路路径传播。该TDD  DL路径 可以包括低噪声放大器(LNA)762、可变衰减器764、TDD带通滤波器(BPF)766或功率放大器 768中的一个或多个。在另一个示例中，功率放大器768可以包括可变增益功率放大器、固定 增益功率放大器或增益组块。在另一个示例中，TDD  BPF  766可被配置成传递3GPP  TDD频带 41、48或49中的一个或多个。在另一个示例中，TDD  BPF  766可被配置成传递3GPP  TDD频带 33到52中的一个或多个。在另一个示例中，TDD  BPF  766可被配置成传递3GPP  TDD频带内部 的选定信道。在沿TDD下行链路路径传播之后，该TDD下行链路信号会依照该TDD下行链路路 径上包含的放大器和BPF的类型而被放大和滤波。此时，TDD下行链路信号可以被引导到 SPDT开关740。该SPDT开关740可以将经过放大和/或滤波的TDD下行链路信号引导到复用器 712。该复用器712可以耦合到服务器天线端口703。该TDD下行链路信号可被从复用器712引 导到服务器天线端口703。该TDD下行链路信号会被从服务器天线端口703引导到服务器天 线702。该服务器天线702则可以向无线设备传递经过放大和/或滤波的TDD下行链路信号。 在另一个示例中，中继器可以进一步包括TDD切换控制器710。如先前所述，该TDD 切换控制器可以被配置成接收来自基站或UE的UL/DL配置信息。作为替换，该UL/DL配置信 息可以是在中继器内部的不同位置接收的，并且可以被传递到TDD切换控制器710。中继器 可被配置成通过切换SPDT开关740来将第一方向或上行链路TDD信号从服务器天线端口703 切换到TDD  UL路径，以及通过切换SPDT开关760来将第一方向或上行链路TDD信号传递到施 主天线端口705。在另一个示例中，中继器可被配置成通过切换SPDT开关760来将第二方向 或下行链路TDD信号从施主天线端口705传递到TDD  DL路径，以及通过切换SPDT开关740来 将第二方向或下行链路TDD信号传递到服务器天线端口703。 在另一个示例中，中继器可被配置成通过切换SPDT开关740来将第一方向或上行 链路TDD信号从服务器天线端口703传递到TDD  UL路径，以及通过切换SPDT开关760来将第 二方向或下行链路TDD信号从施主天线端口705传递到TDD  DL路径。在另一个示例中，中继 器可被配置成通过切换SPDT开关760来将第二方向或下行链路TDD信号从施主天线端口705 传递到TDD  DL路径，以及通过切换SPDT开关740来将第二方向或下行链路TDD信号传递到第 一天线端口。 在另一个示例中，TDD切换控制器710可以包括被配置成接收来自基站或UE的UL/ DL配置信息以及向开关发送信号的调制解调器、现场可编程门阵列(FPGA)或专用集成电路 (ASIC)中的一个或多个。该TDD切换控制器可被配置成在用于3GPP  LTE的1毫秒的子帧的基 础上在DL配置与UL配置之间进行切换。该TDD切换控制器可被配置成在用于3GPP  5G的符号 的基础上在DL配置与UL配置之间进行切换，其中所述符号的持续时间会依照关键参数(例 如子载波间隔或循环前缀)而改变。 在另一个示例中，服务器天线702可以接收来自无线设备的上行链路信号。服务器 天线702可以耦合到服务器天线端口703。该服务器天线端口703可以耦合到复用器712。在 服务器天线702上接收的来自无线设备的上行链路信号可被引导到复用器712。该复用器 712可以基于该TDD上行链路信号的频率来将该TDD上行链路信号引导到单极双掷(SPDT)开 关750。 23 CN 111555790 A 说　明　书 20/36 页 在另一个示例中，SPDT开关750可以将TDD上行链路信号引导到TDD上行链路路径。 该TDD  UL路径可以包括低噪声放大器(LNA)752、可变衰减器754、TDD带通滤波器(BPF)756 或功率放大器758中的一个或多个。在另一个示例中，功率放大器758可以包括可变增益功 率放大器、固定增益功率放大器或增益组块。在另一个示例中，TDD  BPF  756可被配置成传 递3GPP  TDD频带41、48或49中的一个或多个。在另一个示例中，TDD  BPF  756可被配置成传 递3GPPTDD频带33到52中的一个或多个。在另一个示例中，TDD  BPF  756可被配置成传递 3GPP  TDD频带内部的选定信道。在另一个示例中，被TDD  BPF  756通过的频率范围可以是与 被TDD  BPF  746通过的频带、信道或频率范围不同的频带、不同的信道或不同的频率范围。 在沿TDD上行链路路径传播之后，TDD上行链路信号会依照TDD上行路径上包含的放大器和 BPF的类型而被放大和滤波。此时，TDD上行链路信号可被引导到单极双掷(SPDT)开关770。 该SPDT开关770可以将TDD上行链路信号引导到复用器714。复用器714可以被耦合到施主天 线端口705。该TDD上行链路信号可被从复用器714引导到施主天线端口705。该TDD上行链路 信号还会被从施主天线端口705引导到施主天线704。该施主天线704可以向基站传递经过 放大和/或滤波的TDD上行链路信号。 在另一个示例中，施主天线704可以接收来自基站的下行链路信号。该施主天线 704可以耦合到施主天线端口705。该施主天线端口705可以耦合到复用器714。在施主天线 704上接收的来自基站的下行链路信号可被引导到复用器714。该复用器714可以基于该TDD 下行链路信号的频率来将该TDD下行链路信号引导到单极双掷(SPDT)开关770。 在另一个示例中，TDD下行链路信号可以沿TDD下行链路路径传播。该TDD  DL路径 可以包括低噪声放大器(LNA)772、可变衰减器774、TDD带通滤波器(BPF)776或功率放大器 778中的一个或多个。在另一个示例中，功率放大器778放大器可以包括可变增益功率放大 器、固定增益功率放大器或增益模块。在另一个示例中，TDD  BPF  776可被配置成传递3GPP  TDD频带41、48或49中的一个或多个。在另一个示例中，TDD  BPF  776可被配置成传递3GPP  TDD频带33到52中的一个或多个。在另一个示例中，TDD  BPF  776可被配置成传递3GPP  TDD 频带内的选定信道。在另一个示例中，被TDD  BPF  776通过的频率范围可以是与被TDD  BPF  766通过的频带、信道或频率范围不同的频带、不同的信道或不同的频率范围。在沿TDD下行 链路路径传播之后，该TDD下行链路信号会依照该TDD下行链路路径上包含的放大器和BPF 的类型而被放大和滤波。此时，TDD下行链路信号可被引导到SPDT开关750。该SPDT开关750 可以将经过放大和/或滤波的TDD下行链路信号引导到复用器712。该复用器712可以耦合到 服务器天线端口703。该TDD下行链路信号可被从复用器712引导到服务器天线端口703。该 TDD下行链路信号还会被从服务器天线端口703引导到服务器天线702。该服务器天线702则 可以向无线设备传递经过放大和/或滤波的TDD下行链路信号。 在另一个示例中，中继器可以进一步包括TDD切换控制器710。如先前所述，该TDD 切换控制器可被配置成接收来自基站或UE的UL/DL配置信息。作为替换，该UL/DL配置信息 可以是在中继器内部的不同位置接收的，并且可以被传递到TDD切换控制器710。该中继器 可被配置成切换SPDT开关750来将第一方向或上行链路TDD信号从服务器天线端口703传递 到TDD  UL路径，以及切换SPDT开关770来将第一方向或上行链路TDD信号传递到施主天线端 口705。在另一个示例中，中继器可被配置成通过切换SPDT开关770来将第二方向或下行链 路TDD信号从施主天线端口705传递到TDD  DL路径，以及通过切换SPDT开关750来将第二方 24 CN 111555790 A 说　明　书 21/36 页 向或下行链路TDD信号传递到服务器天线端口703。 在另一个示例中，中继器可被配置成通过切换SPDT开关750来将第一方向或上行 链路TDD信号从服务器天线端口703传递到TDD  UL路径，以及通过切换SPDT开关770来将第 二方向或下行链路TDD信号从施主天线端口705传递到TDD  DL路径。在另一个示例中，中继 器可被配置成通过切换SPDT开关770来将第二方向或下行链路TDD信号从施主天线端口705 传递到TDD  DL路径，以及通过切换SPDT开关750来将第二方向或下行链路TDD信号传递到第 一天线端口。 在另一个示例中，TDD切换控制器710可以包括被配置成接收来自基站或UE的UL/ DL配置信息以及向开关发送信号的调制解调器、现场可编程门阵列(FPGA)或专用集成电路 (ASIC)中的一个或多个。该TDD切换控制器可被配置成在用于3GPP  LTE的1毫秒子帧的基础 上在DL配置与UL配置之间进行切换。该TDD切换控制器可被配置成在用于3GPP  5G的符号的 基础上在DL配置与UL配置之间进行切换，其中符号的持续时间可以基于关键参数(例如子 载波间隔或循环前缀)而改变。 在另一个示例中，中继器可被配置成从基站或用户设备(UE)中的一个或多个接收 接入等级指示符。该中继器可被进一步配置成基于该接入等级指示符来识别接入等级。该 中继器可被进一步配置成在该接入等级允许该中继器接入的时候激活该中继器；或者在该 接入等级禁止该中继器接入的时候停用该中继器。该中继器可被进一步配置成使用调制解 调器、现场可编程门阵列(FPGA)或专用集成电路(ASIC)中的一个或多个接收来自基站或UE 的接入等级指示符。该中继器可被进一步配置成使用Bluetooth(蓝牙)连接接收来自UE的 接入等级指示符。 在另一个示例中，中继器可被配置成借助叫高层信令(例如无线电资源控制(RRC) 信令)接收来自基站或用户设备的接入等级指示符。在另一个示例中，针对每一个无线电 帧，中继器可以解调和/或解码使用了下行链路控制信息(DCI)格式类型的物理下行链路控 制信道(PDCCH)或物理下行链路共享信道(PDSCH)中的控制信息，以便接收接入等级指示 符。 在另一个示例中，中继器可被配置成借助与UE的Bluetooth连接来接收UE的位置 以及基于UE的位置来推断中继器的位置，由此识别中继器的位置。在另一个示例中，中继器 可被配置成借助与UE的WiFi连接来接收UE的位置以及基于UE的位置来推断中继器的位置， 由此识别中继器的位置。在另一个示例中，中继器可被配置成通过使用卫星定位系统接收 机(例如全球定位系统(GPS)接收机，全球导航卫星系统(GLONASS)接收机，伽利略定位系统 接收机，北斗导航卫星系统接收机，印度星座导航(NAVIC)接收机或准天顶卫星系统(QZSS) 接收机)来识别中继器的位置。在另一个示例中，中继器可以被配置成使用中继器上存储的 查找表来识别中继器的位置。在另一个示例中，中继器可以从接收自基站的基站标识符中 识别中继器的位置，以及基于基站的位置来推断中继器的位置。 在另一个示例中，中继器可以基于中继器的位置来确定接入等级。该中继器可被 进一步配置成在该接入等级允许该中继器接入的时候激活该中继器；或者在该接入等级禁 止中继器接入的时候停用该中继器。 在另一个示例中，中继器可被配置成通过以下的一种或多种方式来激活中继器： 切换第一开关来将第一方向TDD信号从第一天线端口传递到TDD第一方向放大和滤波路径， 25 CN 111555790 A 说　明　书 22/36 页 以及切换第二开关来将第一方向TDD信号传递到第二天线端口；或者切换第二开关来将第 二方向TDD信号从第二天线端口传递到TDD第二方向放大和滤波路径，以及切换第一开关来 将第二方向TDD信号传递到第一天线端口。 在另一个示例中，中继器可被配置成通过以下的一种或多种方式来停用中继器： 通过切换第一开关来将第一方向TDD信号从第一天线端口传递到TDD第一方向放大和滤波 路径，以及通过切换第二开关来将第二方向TDD信号从第二天线端口传递到TDD第二方向放 大和滤波路径；或者通过切换第二开关来将第二方向TDD信号从第二天线端口传递到TDD第 二方向放大和滤波路径，以及通过切换第一开关来将第二方向TDD信号传递到第一天线端 口。 虽然在这里描述并在图1-7中示出的不同实施例是对照具有施主天线和服务器天 线的蜂窝信号放大器来描述的，但其目的并不是进行限制。如图8所示，集成了FDD/TDD的中 继器还可以用手持式增强器来实现。该手持式增强器可以包括集成设备天线和集成节点天 线，其分别被用来取代室内天线和室外天线。 图9提供了一个关于无线设备的例图，作为示例，该无线设备可以是用户设备 (UE)、移动站(MS)、移动通信设备、平板电脑、手机、与处理器耦合的无线收发器或其他类型 的无线设备。该无线设备可以包括被配置成与节点、宏节点、低功率节点(LPN)或传输站进 行通信的一个或多个天线，其中作为示例，所述传输站可以是接入点(AP)、基站(BS)、演进 型节点B(eNB)、基带单元(BBU)、远程无线电头端(RRH)、远程无线电设备(RRE)、中继站 (RS)、无线电设备(RE)或其他类型的无线广域网(WWAN)接入点。该无线设备可被配置成使 用至少一个无线通信标准来进行通信，例如3GPP  LTE、WiMAX、高速分组接入(HSPA)、 Bluetooth以及WiFi，但其并不局限于此。该无线设备可以为每一个无线通信标准使用单独 的天线，或者为多个无线通信标准使用共享天线。该无线设备可以在无线局域网(WLAN)、无 线个域网(WPAN)和/或WWAN中进行通信。该无线设备还可以包括无线调制解调器。作为示 例，该无线调制解调器可以包括无线收发信机和基带电路(例如基带处理器)。在一个示例 中，该无线调制解调器可以调制由该无线设备经由一个或多个天线发射的信号，并且可以 解调由该无线设备经由一个或多个天线接收的信号。 图9还提供了可用于来自无线设备的音频输入和输出的麦克风以及一个或多个扬 声器的图示。显示屏可以是液晶显示器(LCD)屏幕或其他类型的显示屏，例如有机发光二极 管(OLED)显示器。该显示屏可被配置成触摸屏。该触摸屏可以使用电容、电阻或其他类型的 触摸屏技术。应用处理器和图形处理器可以与内部存储器耦合，以便提供处理和显示能力。 非易失存储器端口同样可以用于向用户提供数据输入/输出选项。该非易失存储器端口还 可以用于扩展无线设备的存储能力。键盘可以与无线设备集成或是以无线方式连接到无线 设备，以便提供附加的用户输入。此外也可以使用触摸屏来提供虚拟键盘。 如图10中的流程图所示，另一个示例提供了一个中继器1000。如方框1010所示，该 中继器可以包括第一天线端口。如方框1020所示，该中继器可以进一步包括第二天线端口。 如方框1030所示，该中继器可以进一步包括耦合在第一天线端口与第二天线端口之间的频 分双工(FDD)第一方向放大和滤波路径。如方框1040所示，该中继器可以进一步包括耦合在 第一天线端口与第二天线端口之间的FDD第二方向放大和滤波路径。如方框1050所示，该中 继器可以进一步包括耦合在第一天线端口与第二天线端口之间的时分双工(TDD)第一方向 26 CN 111555790 A 说　明　书 23/36 页 放大和滤波路径。如方框1060所示，该中继器可以进一步包括耦合在第一天线端口与第二 天线端口之间的TDD第二方向放大和滤波路径。 如图11中的流程图所示，另一个示例提供了一个中继器1100。如方框1110所示，中 继器可以被配置成接收来自基站或用户设备(UE)中的一个或多个的接入等级指示符。如方 框1120所示，该中继器可被进一步配置成基于该接入等级指示符来识别接入等级。如方框 1130所示，该中继器可被进一步配置为在该接入等级允许中继器接入的时候，激活该中继 器；或者在该接入等级禁止中继器接入的时候，停用该中继器。 另一个示例提供了包含了用于控制中继器的指令1200的至少一个机器可读存储 介质。所述指令可以在机器上执行，其中所述指令被包含在至少一个计算机可读介质或一 个非暂时性机器可读存储介质上。如方框1210所示，在被运行的时候，该指令会执行以下处 理：接收来自基站或用户设备(UE)中的一个或多个的接入等级指示符。如方框1220所示，该 指令在被运行时执行：基于该接入等级指示符来识别接入等级。如方框1230所示，在被运行 的时候，该指令会执行以下处理：在该接入等级允许中继器接入的时候，激活该中继器；或 者在该接入等级禁止中继器接入的时候，停用激活中继器。 在另一个示例中，公民宽带无线电服务TDD架构可以包括被配置成对包括3GPP长 期演进(LTE)频带48或49在内的3GPP频带进行放大和/或滤波的一个或多个上行链路或下 行链路放大和滤波路径。如前所述，集成电路(IC)(例如调制解调器、功能缩减的调制解调 器、FPGA或ASIC中的一个或多个)可被配置为向中继器指示在所提供的时间间隔中执行传 输还是接收。 在另一个示例中，如图13所示，频谱共享处理1300可以包括三个接入层。针对配置 了CSRS的中继器的频率指配可以基于一个频谱接入系统(SAS)。在一个示例中，中继器可以 从SAS接收关于选定的争用频带的接入等级指示符。当优先级高于中继器的设备可被配置 成在该频带上工作时，这时可以争用该频带。中继器可以基于接入等级指示符来识别在选 定的争用频带中可供中继器使用的一个或多个子频带。当接入等级允许中继器接入时，中 继器可被配置成在一个或多个子频带激活该中继器。基于接入等级，中继器可以在一个或 多个被禁止的子频带停用该中继器。 在另一个示例中，中继器可被配置成借助有线连接或无线连接中的一个或多个来 与SAS通信。该中继器可被配置成依照接入等级指示符而在一个或多个被禁止的子频带上 以低功率电平进行传输。在一个示例中，该低功率电平可以低于一个功率阈值，由此避免干 扰优先级更高的设备。该中继器可被配置成在一个或多个被禁止的子频带可用时从低功率 电平切换到高功率电平。在一个示例中，所述高功率电平可以高于一个会对正在工作的高 优先级设备造成干扰的功率阈值。 在另一个示例中，在中继器上可以借助云计算环境、用户设备(UE)、基站(BS)或调 制解调器中的一个或多个接收来自SAS的接入等级指示符。该调制解调器可以是调制解调 器、功能缩减的调制解调器、FPGA或ASIC中的一个或多个。 在另一个示例中，中继器可被配置成使用可调谐滤波器来选择一个或多个子频 带。该可调滤波器可以包括一个或多个数字滤波器。在另一个示例中，中继器可被配置成使 用可切换滤波器来选择一个或多个子频带。所述可切换滤波器可以包括一个或多个模拟滤 波器。在另一个示例中，中继器可被配置成使用可可调谐滤波器来动态选择一个或多个子 27 CN 111555790 A 说　明　书 24/36 页 频带，其中所述可调滤波器是信道化的中频(IF)或射频(RF)滤波器。 在另一个示例中，所述一个或多个子频带可以是从以下的一项或多项的子集中选 择的：第三代合作伙伴项目(3GPP)长期演进(LTE)TDD频带41，48或49；以及或3GPP  LTE  TDD 频带33到53，或3GPP第五代(5G)TDD频带n34、n38-n41、n48、n50-n51、n77-n79、n90、n257- n258以及n260-n261；或3GPP  LTE  FDD频带2，4，5，12，13，17，25，26或71；或3GPP  LTE  FDD频 带1-14，17-28，30-31，65-66，68，70-74，85，87或88，或3GPP  5G频带n1-n3、n5、n7-n8、n12、 n14、n18、n20、n25、n28、n30、n65-n66、n70-n71或n74。 在另一个示例中，第一优先级层可以包括现任方1319，例如军队，其中所述现任方 可以是舰载1312或陆基的1314。第一优先级层可以包括固定卫星服务接收(FSS  RX)1316或 无线互联网服务提供商(WISP)1318。 在另一个示例中，第二接入层可以包括第二优先级层。第二优先级层1320可以包 括一个或多个优先级接入授权(PAL)1322。该第二优先级层可以具有比第一优先级层低的 优先级。 在另一个示例中，第三接入层可以包括第三优先级。第三优先级层1330可以包括 一个或多个通用授权接入(GAA)1332用户。该第三优先级层可以具有比第一优先级层和第 二优先级层低的优先级。 在另一个示例中，被配置成可在为频谱共享处理配置的频带上工作的中继器可以 被假设成是GAA用户，并且只能在被授权的时候才能执行中继。在另一个示例中，可以假定 被配置成可在为频谱共享而配置的频带上工作的中继器具有为所述中继器配置的与之合 作的设备的层级，并且只在该特定设备得到授权的时候才被授权执行中继处理。 如图13所示，层1的现任方1310可以包括可在3550MHz与3650MHz之间的频率范围 以内工作的舰载军事雷达1312。层1的现任方1310可以包括可在3650MHz与3700MHz之间的 频率范围以内工作的陆基军事雷达1314。层1的现任方1310可以包括可在3600MHz与 3700MHz之间的频率范围以内工作的FSS  RX  1316。层1的现任方1310可以包括可在3650MHz 与3700MHz之间的频率范围以内工作的WISP  1318。层2的被授权方1320可以包括可在 3550MHz与3650MHz之间的频率范围内工作的PAL  1322。层3  1330可以包括可在3550MHz与 3700MHz之间的频率范围以内工作的GAA  1332。 在另一个示例中，SAS可以是一个授权和管理公民宽带无线电服务频谱使用的系 统。SAS可被配置成借助一个接口来向启用CBRS的设备提供授权。SAS可被配置成借助域代 理连接到启用CBRS的设备。启用CBRS的设备可以包括空闲状态，许可状态或授权状态。 在另一个示例中，启用CBRS的设备(CBSD)可被配置成通过以下的一项或多项来与 SAS通信：(a)注册，(b)频谱查询，(c)许可请求，(d)心跳请求，(e)放弃许可，或(f)注销。注 册可以包括由CBS向SAS提供信息以及从SAS接收唯一标识符。频谱查询可以包括由CBSD基 于该CBSD的位置以及CBSD的安装属性接收与可用频谱有关的信息。许可请求可以包括由 CBSD请求保留一部分频谱以供CBSD使用的许可。一旦批准，则CBSD可以在未经授权的情况 下保留使用该许可来执行传输。心跳请求可以包括由CBSD周期性地发送针对每一个为该 CBSD所批准的许可的心跳请求，以便接收授权以进行传输。放弃许可可以包括CBSD在不再 希望使用许可进行传输时放弃许可。注销可以包括在CBSD退出运行或是被移动时从SAS注 销。 28 CN 111555790 A 说　明　书 25/36 页 在另一个示例中，如图14所示，中继器可以包括组块1400，其被配置成基于政府或 行业机构发布的标准来将中继器的发射机输出的峰均功率比(PAPR)调整成允许的PAPR值。 该组块可以包括射频(RF)输入1402和RF输出1404。该标准可以是联邦法规(CFR)第47条第 96.41(g)节。该中继器可以包括被配置成使用以下的一项或多项来调整PAPR的一个或多个 处理器：硬性箝位(hard  clamping)或波峰因数缩减(CFR)。在另一个示例中，在基带频率上 可以应用硬限幅或波峰因数缩减。所述一个或多个处理器可以被进一步配置成将中继器的 发射机输出的PAPR调整成大小为13分贝(dB)的值。 在另一个示例中，如图15所示，中继器系统1500可被配置成与频谱接入系统(SAS) 1520进行通信。在该示例中，中继器可被配置成与服务器天线1502和施主天线1504进行通 信。CBRS频带中继器1510可被配置成通过有线或无线连接1515中的一个或多个来与SAS进 行通信。 在另一个示例中，如图16所示，集成了频分双工(FDD)/时分双工(TDD)的中继器可 被配置成使用一个或多个可调谐滤波器(例如1646或1666)来选择一个或多个子频带。所述 一个或多个可调谐滤波器1646和1666可以包括一个或多个数字滤波器。在另一个示例中， 中继器可被配置成使用可切换滤波器来选择一个或多个子频带。所述可切换滤波器可以包 括一个或多个模拟滤波器。在另一个示例中，中继器可以被配置成使用一个或多个可调谐 滤波器1646和1666来动态选择一个或多个子频带，其中所述一个或多个可调滤波器1646和 1666可以是信道化的中频(IF)或射频(RF)滤波器。 在另一个示例中，一个或多个波峰因数缩减组块或硬限幅组块1643可被配置成连 接在LNA  1642与衰减器1644之间。在另一个示例中，一个或多个波峰因数缩减组块或硬限 幅组块1663可被配置成连接在LNA  1662与衰减器1664之间。所述CFR或硬限幅组块1643或 1663可被配置成基于政府或行业机构发布的标准来将中继器的发射机输出的峰均功率比 (PAPR)调整成允许的PAPR值。该CFR或硬限幅块1643或1663可被配置成将中继器的发射机 输出的PAPR调整成一个大小为13分贝(dB)的值。 在另一个示例中，中继器可被配置成耦合到服务器天线1602和施主天线1604。服 务器天线1602可以接收来自无线设备的上行链路信号。该服务器天线1602可被配置成耦合 到服务器天线端口1603。该服务器天线端口1603可以耦合到复用器1612。从无线设备引导 到服务器天线端口1603的上行链路信号可被引导到复用器1612。该复用器1612可以基于该 上行链路信号的频率来将该上行链路信号引导到FDD上行链路路径。 在另一个示例中，FDD上行链路信号可以沿FDD上行链路路径传播。该FDD  UL路径 可以包括低噪声放大器(LNA)1622、可变衰减器1624、FDD  UL带通滤波器(BPF)1626或功率 放大器1628中的一个或多个。在另一个示例中，功率放大器1628可以包括可变增益功率放 大器、固定增益功率放大器或增益组块。在另一个示例中，FDD  UL  BPF  1626可被配置成传 递3GPP  FDD频带2、4、5、12、13、17、25、26或71中的一个或多个。在另一个示例中，FDD  UL  BPF  1626可被配置成传递3GPP  FDD频带1-28、30、31、65、66、68、70-74或85中的一个或多 个。在另一个示例中，FDD  UL  BPF  1626可被配置成传递3GPP  FDD频带内部的选定信道。在 沿着FDD上行链路路径传播之后，该FDD上行链路信号可以依照FDD上行链路路径上包含的 放大器和BPF的类型而被放大和滤波。此时，上行链路信号可被引导到复用器1614。复用器 1614可以耦合到施主天线端口1605。该上行链路信号可被从复用器1614引导到施主天线端 29 CN 111555790 A 说　明　书 26/36 页 口1605。该上行链路信号可以从施主天线端口1605引导到施主天线1604。施主天线1604可 以向基站传递经过放大和/或滤波的上行链路信号。 在另一个示例中，施主天线1604可以接收来自基站的下行链路信号。施主天线 1604可被配置成耦合到施主天线端口1605。施主天线端口1605可以耦合到复用器1614。在 施主天线1604上接收的来自基站的下行链路信号可被引导到复用器1614。复用器1614可以 基于该下行链路信号的频率来将该下行链路信号引导到FDD下行链路路径。 在另一个示例中，FDD下行链路信号可以沿FDD下行链路路径传播。该FDD  DL路径 可以包括低噪声放大器(LNA)1632、可变衰减器1634、FDD  DL带通滤波器(BPF)1636或功率 放大器1638中的一个或多个。在另一个示例中，功率放大器1638可以包括可变增益功率放 大器、固定增益功率放大器或增益组块。在另一个示例中，FDD  DL  BPF  1636可被配置成传 递3GPP  FDD频带2、4、5、12、13、17、25、26或71中的一个或多个。在另一个示例中，FDD  DL  BPF  1636可被配置成传递一个或多个3GPP  FDD频带1-28、30、31、65、66、68、70-74或85。在 另一个示例中，FDD  DL  BPF  1636可被配置成传递3GPP  FDD频带内部的选定信道。在沿着 FDD下行链路路径传播之后，该FDD下行链路信号可以依照FDD下行链路路径上包含的放大 器和BPF的类型而被放大和滤波。此时，FDD下行链路信号可被引导到复用器1612。复用器 1612可以耦合到服务器天线端口1603。FDD下行链路信号可被从复用器1612引导到服务器 天线端口1603。该FDD下行链路信号还会被从服务器天线端口1603引导到服务器天线1602。 服务器天线1602可以向无线设备传递经过放大和/或滤波的FDD下行链路信号。 在另一个示例中，服务器天线1602可以接收来自无线设备的上行链路信号。该服 务器天线1602可以耦合到服务器天线端口1603。服务器天线端口1603可以耦合到复用器 1612。在服务器天线1602上接收的来自无线设备的上行链路信号可被引导到复用器1612。 复用器1612可以基于该上行链路信号的频率来将该上行链路信号引导到单极双掷(SPDT) 开关1640。 在另一个示例中，SPDT开关1640可以将TDD上行链路信号引导到TDD上行链路路 径。该TDD  UL路径可以包括低噪声放大器(LNA)1642、CFR或硬限幅组块1643、或可变衰减器 1644、TDD带通滤波器(BPF)1646或功率放大器1648中的一个或多个。在另一个示例中，功率 放大器1648可以包括可变增益功率放大器、固定增益功率放大器或增益组块。在另一个示 例中，TDD  BPF  1646可被配置成传递3GPP  TDD频带41、48或49中的一个或多个。在另一个示 例中，TDD  BPF  1646可被配置成传递3GPP  TDD频带33到52中的一个或多个。在另一个示例 中，TDD  BPF  1646可被配置成传递3GPP  TDD频带内部的选定信道。在沿着TDD上行链路路径 传播之后，TDD上行链路信号可以依照TDD上行链路路径上包含的放大器和BPF的类型而被 放大和滤波。此时，TDD上行链路信号可被引导到单极双掷(SPDT)开关1660。该SPDT开关 1660可以将TDD上行链路信号引导到复用器1614。复用器1614可以耦合到施主天线端口 1605。TDD上行链路信号可被从复用器1614引导到施主天线端口1605。该TDD上行链路信号 还会被从施主天线端口1605引导到施主天线1604。施主天线1604可以向基站传递讲过放大 和/或滤波的TDD上行链路信号。 在另一个示例中，施主天线1604可以接收来自基站的下行链路信号。施主天线 1604可被配置成耦合到施主天线端口1605。施主天线端口1605可以耦合到复用器1614。在 施主天线1604上接收的来自基站的下行链路信号可被引导到复用器1614。复用器1614可以 30 CN 111555790 A 说　明　书 27/36 页 依照该TDD下行链路信号的频率来将该TDD下行链路信号引导到单极双掷(SPDT)开关1660。 在另一个示例中，TDD下行链路信号可以沿着TDD下行链路路径传播。该TDD  DL路 径可以包括低噪声放大器(LNA)1662、CFR或硬限幅组块1663、可变衰减器1664、TDD带通滤 波器(BPF)1666或功率放大器1668中的一个或多个。在另一个示例中，功率放大器1668可以 包括可变增益功率放大器、固定增益功率放大器或增益组块。在另一个示例中，TDD  BPF  1666可被配置成传递3GPP  TDD频带41、48或49中的一个或多个。在另一个示例中，TDD  BPF  1666可被配置成传递3GPP  TDD频带33到52中的一个或多个。在另一个示例中，TDD  BPF  1666可被配置成传递3GPP  TDD频带内部的选定信道。在沿着TDD下行链路路径传播之后，该 TDD下行链路信号可以依照TDD下行链路路径上包含的放大器和BPF的类型而被放大和滤 波。此时，TDD下行链路信号可被引导到SPDT开关1640。该SPDT开关1640可以将经过放大和/ 或滤波的TDD下行链路信号引导到复用器1612。复用器1612可以耦合到服务器天线端口 1603。该TDD下行链路信号可被从复用器1612引导到服务器天线端口1603。该TDD下行链路 信号还会被从服务器天线端口1603引导到服务器天线1602。服务器天线1602可以向无线设 备传递经过放大和/或滤波的TDD下行链路信号。 在另一个示例中，中继器可以进一步包括TDD切换控制器1610。如先前所述，该TDD 切换控制器可被配置成接收来自基站或UE的UL/DL配置信息。作为替换，所述UL/DL配置信 息可以是在中继器内部的不同位置接收的，并且会被传递到TDD切换控制器1610。中继器可 被配置成通过切换SPDT开关1640来将第一方向或上行链路TDD信号从服务器天线端口1603 传递到TDD  UL路径，以及通过切换SPDT开关1660来将第一方向或上行链路TDD信号传递到 施主天线端口1605。在另一个示例中，中继器可被配置成切换SPDT开关1660来将第二方向 或下行链路TDD信号从施主天线端口1605传递到TDD  DL路径，以及切换SPDT开关1640来将 第二方向或下行链路TDD信号传递到服务器天线端口1603。 在另一个示例中，中继器可被配置成通过切换SPDT开关1640来将第一方向或上行 链路TDD信号从服务器天线端口1603传递到TDD  UL路径，以及通过切换SPDT开关1660来将 第二方向或下行链路TDD信号从施主天线端口1605传递到TDD  DL路径。在另一个示例中，中 继器可被配置成通过切换SPDT开关1660来将第二方向或下行链路TDD信号从施主天线端口 1605传递到TDDDL路径，以及通过切换SPDT开关1640来将第二方向或下行链路TDD信号传递 到第一天线端口。 在另一个示例中，TDD切换控制器1610可以包括被配置成接收来自基站或UE的UL/ DL配置信息以及并向开关发送信号的调制解调器、现场可编程门阵列(FPGA)或专用集成电 路(ASIC)中的一个或多个。该TDD切换控制器可被配置成在用于3GPP  LTE的1毫秒子帧的基 础上在DL配置与UL配置之间进行切换。该TDD切换控制器可被配置成在用于3GPP  5G的符号 的基础上在DL配置与UL配置之间进行切换，其中符号的持续时间可以依照关键参数(例如 子载波间隔或循环前缀)而改变。 如图17中的流程图所示，另一个示例提供了一种中继器1700。该中继器可以包括 一个或多个处理器。如方框1710所示，所述一个或多个处理器可以被配置成：从频谱接入系 统(SAS)接收关于所选择的争用频带的接入等级指示符。如方框1720所示，所述一个或多个 处理器可以被配置成：基于该接入等级指示符，在所选择的争用频带中识别可供该中继器 使用的子频带。如方框1730所示，所述一个或多个处理器可以被配置成：在接入等级允许中 31 CN 111555790 A 说　明　书 28/36 页 继器接入时，在所述一个或多个子频带激活该中继器。 如图18的流程图所示，另一个示例提供了一种中继器1800。该中继器可以包括一 个或多个处理器。如方框1810所示，所述一个或多个处理器可以被配置成：从频谱接入系统 (SAS)接收关于所选择的争用频带的接入等级指示符。如方框1820所示，所述一个或多个处 理器可以被配置成：基于该接入等级指示符，在所选择的争用频带中识别可供该中继器使 用的子频带。如方框1830所示，所述一个或多个处理器可以被配置成：在接入等级允许中继 器接入时，在所述一个或多个子频带激活该中继器。如方框1840所示，所述一个或多个处理 器可以被配置成：基于政府或行业机构发布的标准，将中继器的发射机输出的峰均功率比 (PAPR)调整成允许的PAPR值。 另一个示例提供的是包含了用于控制中继器的指令1900的至少一个机器可读存 储介质。所述指令可以在机器上执行，其中所述指令被包含在至少一个计算机可读介质或 一个非暂时性机器可读存储介质上。如方框1910所示，在被执行时，所述指令执行以下处 理：从频谱接入系统(SAS)接收关于所选择的争用频带的接入等级指示符。如框1920所示， 在被执行时，所述指令执行以下处理：基于接入等级指示符，识别所选择的争用频带中可供 中继器使用的一个或多个子频带。如框1930所示，在被执行时，所述指令执行以下处理：在 接入等级允许中继器接入时，在所述一个或多个子频带激活该中继器。 如图20的流程图所示，另一个示例提供了一种中继器2000。该中继器可以包括一 个或多个处理器。如方框2010所示，所述一个或多个处理器可以被配置成：从用户设备(UE) 接收关于所选择的争用频带的接入等级指示符。如方框2020所示，所述一个或多个处理器 可以被配置成：基于该接入等级指示符，在所选择的争用频带中识别可供中继器使用的一 个或多个子载波。如方框2030所示，所述一个或多个处理器可被配置成：在接入等级允许中 继器接入时，在所述一个或多个子频带中激活该中继器。 示例 以下示例涉及具体的技术实施例，并且指出了可以在实施这些实施例的过程中使 用或以其他方式组合的具体特征、要素或操作。 示例1包括一种中继器，包括：第一天线端口；第二天线端口；耦合在第一天线端口 与第二天线端口之间的频分双工(FDD)第一方向放大和滤波路径；耦合在第一天线端口与 第二天线端口之间的FDD第二方向放大和滤波路径；耦合在第一天线端口和第二天线端口 之间的时分双工(TDD)第一方向放大和滤波路径；以及耦合在第一天线端口与第二天线端 口之间的TDD第二方向放大和滤波路径。 示例2包括示例1的中继器，进一步包括：耦合在第一天线端口与TDD第一方向放大 和滤波路径和TDD第二方向放大和滤波路径之间的第一开关；以及耦合在第二天线端口与 TDD第一方向放大和滤波路径和TDD第二方向放大和滤波路径之间的第二开关。 示例3包括示例2的中继器，进一步包括TDD切换控制器，其中该TDD切换控制器被 配置成：通过切换第一开关来将第一方向TDD信号从第一天线端口传递到TDD第一方向放大 和滤波路径，以及通过切换第二开关来将第一方向TDD信号传递到第二天线端口；或者通过 切换第二开关来将第二方向TDD信号从第二天线端口传递到TDD第二方向放大和滤波路径， 以及通过切换第一开关来将第二方向TDD信号传递到第一天线端口。 示例4包括示例2的中继器，进一步包括TDD切换控制器，其中该TDD切换控制器被 32 CN 111555790 A 说　明　书 29/36 页 配置成：通过切换第一开关来将第一方向TDD信号从第一天线端口传递到TDD第一方向放大 和滤波路径，以及通过切换第二开关来将第二方向TDD信号从第二天线端口传递到TDD第二 方向放大和滤波路径；或者通过切换第二开关来将第二方向TDD信号从第二天线端口传递 到TDD第二方向放大和滤波路径，以及通过切换第一开关来将第二方向TDD信号传递到第一 天线端口。 示例5包括示例3或4的中继器，其中TDD切换控制器进一步包括调制解调器、现场 可编程门阵列(FPGA)或专用集成电路(ASIC)中的一个或多个。 示例6包括示例2的中继器，进一步包括：耦合在第一天线端口与第一开关之间的 第一TDD带通滤波器(BPF)；以及耦合在第二天线端口与第二开关之间的第二TDD  BPF。 示例7包括示例6的中继器，其中：第一TDD  BPF被配置成传递第三代合作伙伴项目 (3GPP)长期演进(LTE)TDD频带41、48或49中的一个或多个；以及第二TDD  BPF被配置成传递 3GPP  LTE  TDD频带41、48或49中的一个或多个。 示例8包括示例6的中继器，其中：第一TDD  BPF被配置成传递第三代合作伙伴项目 (3GPP)长期演进(LTE)TDD频带33到53或3GPP第五代(5G)TDD频带n34、n38-n41、n48、n50- n51、n77-n79、n90、n257-n258以及n260-n261中的一个或多个；以及第二TDD  BPF被配置成 传递3GPP  LTE  TDD频带33到53或3GPP第五代(5G)TDD频带n34、n38-n41、n48、n50-n51、n77- n79、n90、n257-n258以及n260-n261中的一个或多个。 示例9包括示例1的中继器，进一步包括：耦合在第一天线端口与FDD第一方向放大 和滤波路径和FDD第二方向放大和滤波路径之间的第一双工器；以及耦合在第二天线端口 与FDD第一方向放大和滤波路径和FDD第二方向放大和滤波路径之间的第二双工器。 示例10包括示例1的中继器，进一步包括：耦合在以下各项之间的第一双工器：第 一天线端口；FDD第一方向放大和滤波路径，FDD第二方向放大和滤波路径，TDD第一方向放 大和滤波路径，以及TDD第二方向放大和滤波路径；耦合在以下各项之间的第二双工器：第 二天线端口；FDD第一方向放大和滤波路径，FDD第二方向放大和滤波路径，TDD第一方向放 大和滤波路径以及TDD第二方向放大和滤波路径。 示例11包括示例1的中继器，进一步包括：第一复用器，其耦合在：第一天线端口之 间；以及FDD第一方向放大和滤波路径，FDD第二方向放大和滤波路径，TDD第一方向放大和 滤波路径，TDD第二方向放大和滤波路径；第二复用器，耦合在第二天线端口之间；FDD第一 方向放大和滤波路径，FDD第二方向放大和滤波路径，TDD第一方向放大和滤波路径以及TDD 第二方向放大和滤波路径。 示例12包括示例11的中继器，其中第一复用器是三工器，其包括：耦合待第一天线 端口的第一连接；耦合到FDD第一方向放大和滤波路径的第二连接；耦合到FDD第二方向放 大和滤波路径的第三连接；以及耦合到第一开关的第四连接。 示例13包括示例11的中继器，其中第二复用器是三工器，包括：耦合到第二天线端 口的第一连接；耦合到FDD第一方向放大和滤波路径的第二连接；耦合到FDD第二方向放大 和滤波路径的第三连接；以及耦合到第二开关的第四连接。 示例14包括示例1的中继器，进一步包括：位于FDD第一方向放大和滤波路径上的 第一FDD带通滤波器(BPF)；以及位于FDD第二方向放大和滤波路径上的第二FDD  BPF。 示例15包括示例14的中继器，其中：第一FDD  BPF被配置成传递第三代合作伙伴项 33 CN 111555790 A 说　明　书 30/36 页 目(3GPP)长期演进(LTE)FDD频带2、4、5、12、13、17、25、26或71中的一个或多个；以及第二 FDD  BPF被配置成传递3GPP  LTE  FDD频带2、4、5、12、13、17、25、26或71中的一个或多个。 示例16包括示例14的中继器，其中：第一FDD  BPF被配置成传递第三代合作伙伴项 目(3GPP)长期演进(LTE)FDD频带1-14、17-28、30-31，65-66、68、70-74、85、87或88或3GPP第 五代(5G)频带n1-n3、n5、n7-n8、n12、n14、n18、n20、n25、n28、n30、n65-n66、n70-n71或n74中 的一个或多个；以及第二FDD  BPF被配置成传递3GPP  LTE  FDD频带1-14、17-28、30-31、65- 66、68、70-74、85、87或88或第五代(5G)频带n1-n3、n5、n7-n8、n12、n14、n18、n20、n25、n28、 n30、n65-n66、n70-n71或n74中的一个或多个。 示例17包括示例1的中继器，其中第一天线端口被配置成耦合到第一天线，以及第 二天线端口被配置成耦合到第二天线。 示例18包括示例1的中继器，其中FDD第一方向放大和滤波路径、FDD第二方向放大 和滤波路径、TDD第一方向放大和滤波路径以及TDD第二方向放大和滤波路径进一步包括以 下的一项或多项：低噪声放大器(LNA)、带通滤波器、可变增益功率放大器、固定增益功率放 大器、增益组块或可变衰减器。 示例19包括一种中继器，其中该中继器被配置成：从基站或用户设备(UE)中的一 个或多个接收接入等级指示符；依照该接入等级指示符来确定接入等级；以及在该接入等 级允许中继器接入时，激活该中继器；或者在该接入等级禁止中继器接入时，停用该中继 器。 示例20包括示例19的中继器，进一步被配置成：使用调制解调器、现场可编程门阵 列(FPGA)或专用集成电路(ASIC)中的一个或多个来从基站接收接入等级指示符。 示例21包括示例19的中继器，进一步被配置成：使用调制解调器、现场可编程门阵 列(FPGA)或专用集成电路(ASIC)来从UE接收接入等级指示；或者使用Bluetooth连接来从 UE接收接入等级指示符。 示例22包括示例19的中继器，进一步被配置成：通过以下的一个或多个处理来激 活中继器：通过切换第一开关来将第一方向TDD信号从第一天线端口传递到TDD第一方向放 大和滤波路径，以及通过切换第二开关来将第一方向TDD信号传递到第二天线端口；或者通 过切换第二开关来将第二方向TDD信号从第二天线端口传递到TDD第二方向放大和滤波路 径，以及通过切换第一开关来将第二方向TDD信号传递到第一天线端口。 示例23包括示例19的中继器，进一步被配置成：通过以下的一个或多个处理来停 用和中继器：切换第一开关来将第一方向TDD信号从第一天线端口传递到TDD第一方向放大 和滤波路径，以及切换第二开关来将第二方向TDD信号从第二天线端口传递到TDD第二方向 放大和滤波路径；或者切换第二开关来将第二方向TDD信号从第二天线端口传递到TDD第二 方向放大和滤波路径，以及切换第一开关来将第二方向TDD信号传递到第一天线端口。 示例24包括至少一个包含了用于控制中继器的指令的机器可读存储介质，在被中 继器上的一个或多个处理器运行时，所述指令执行以下操作：从基站或用户设备(UE)中的 一个或多个接收接入等级指示符；基于该接入等级指示符，确定接入等级；以及当该接入等 级允许中继器接入时，激活该中继器；或者在该接入等级禁止中继器接入时，停用该中继 器。 示例25包括示例24的至少一个机器可读存储介质，进一步包括在被运行时执行以 34 CN 111555790 A 说　明　书 31/36 页 下处理的指令：使用调制解调器、现场可编程门阵列或专用集成电路(ASIC)中的一个或多 个来从基站接收接入等级指示符(FPGA)。 示例26包括示例24的至少一个机器可读存储介质，进一步包括在被运行时执行以 下处理的指令：使用调制解调器，现场可编程门阵列(FPGA)或专用集成电路(ASIC)来从UE 接收接入等级指示符；或者使用Bluetooth连接来从UE接收接入等级指示符。 示例27包括示例24的至少一个机器可读存储介质，进一步包括在被运行时执行以 下处理的指令：通过以下的一个或多个处理来激活中继器：切换第一开关来将第一方向TDD 信号从第一天线端口传递到TDD第一方向放大和滤波路径，以及切换第二开关来将第一方 向TDD信号传递到第二天线端口；或者切换第二开关来将第二方向TDD信号从第二天线端口 传递到TDD第二方向放大和滤波路径，以及切换第一开关来将第二方向TDD信号传递到第一 天线端口。 示例28包括示例24的至少一个机器可读存储介质，进一步包括在被运行时执行以 下处理的指令：通过以下的一个或多个处理来停用中继器：切换第一开关来将第一方向TDD 信号从第一天线端传递到口到TDD第一方向放大和滤波路径，以及切换第二开关来将第二 方向TDD信号从第二天线端口传递到TDD第二方向放大和滤波路径；或者切换第二开关来将 第二方向TDD信号从第二天线端口传递到TDD第二方向放大和滤波路径，以及切换第一开关 来将第二方向TDD信号传递至第一天线端口。 示例29包括一种中继器，所述中继器包括：一个或多个处理器，其被配置成：从频 谱接入系统(SAS)接收关于所选择的争用频带的接入等级指示符；依照该接入等级指示符， 在所选择的争用频带中确定可供中继器使用的一个或多个子频带；以及在接入等级允许中 继器接入时，在所述一个或多个子频带中激活该中继器。 示例30包括示例29的中继器，其中所述一个或多个处理器进一步被配置成：基于 接入等级，在一个或多个被禁止的子频带中停用该中继器。 示例31包括示例29的中继器，其中所述一个或多个处理器进一步被配置成：使用 可调谐滤波器来选择一个或多个子频带，其中所述可调谐滤波器包括一个或多个数字滤波 器；或者使用可切换滤波器来选择一个或多个子频带，其中所述可切换滤波器包括一个或 多个模拟滤波器。 示例32包括示例29的中继器，其中所述一个或多个子频带是从以下的一项或多项 的子集中选择的：第三代合作伙伴项目(3GPP)长期演进(LTE)TDD频带41、48或49；或3GPP  LTE  TDD频带33到53，或3GPP第五代(5G)TDD频带n34、n38-n41、n48、n50-n51、n77-n79、n90、 n257-n258以及n260-n261；或3GPP  LTE  FDD频带2、4、5、12、13、17、25、26或71；或3GPP  LTE  FDD频带1-14、17-28、30-31、65-66、68、70-74、85、87或88，或3GPP  5G频带n1-n3、n5、n7-n8、 n12、n14、n18、n20、n25、n28、n30、n65-n66、n70-n71或n74。 示例33包括示例31的中继器，其中所述一个或多个处理器进一步被配置成：使用 可调谐滤波器来动态选择一个或多个子频带，其中所述可调谐滤波器是信道化中频(IF)或 射频(RF)滤波器。 示例34包括示例29的中继器，其中所述一个或多个处理器进一步被配置成：通过 有线连接或无线连接中的一个或多个来与SAS通信。 示例35包括示例29的中继器，其中所述一个或多个处理器进一步被配置成：基于 35 CN 111555790 A 说　明　书 32/36 页 政府或行业机构发布的标准来将中继器的发射机输出的峰均功率比(PAPR)限制成允许的 PAPR值。 示例36包括示例35的中继器，其中所述标准是联邦法规(CFR)第47条第96.41(g) 节。 示例37包括示例35的中继器，其中所述一个或多个处理器进一步被配置成：使用 以下的一项或多项来限制PAPR：硬钳位；或波峰因数缩减(CFR)。 示例38包括示例29的中继器，其中所述一个或多个处理器进一步被配置成：将中 继器的发射机输出的峰均功率比(PAPR)限制成小于大小为13分贝(dB)的值。 示例39包括示例29的中继器，其中所述中继器进一步被配置成：基于接入等级指 示符被禁止的一个或多个子频带上以低功率电平执行传输；或者在一个或多个被禁止的子 频带可用时，从低功率电平切换到高功率电平。 示例40包括示例29的中继器，其中在中继器上借助云计算环境、用户设备(UE)、基 站(BS)或调制解调器中的一个或多个来从SAS接收接入等级指示符。 示例41包括一种中继器，所述中继器包括：一个或多个处理器，其被配置成：从频 谱接入系统(SAS)接收关于所选择的争用频带的接入等级指示符；依照该接入等级指示符， 在所选择的争用频带中识别可供该中继器使用的一个或多个子频带；在接入等级允许中继 器接入时，在所述一个或多个子频带中激活中继器；以及依照政府或行业机构发布的标准， 将中继器的发射机输出的峰均功率比(PAPR)限制成小于所允许的PAPR值。 示例42包括示例41的中继器，其中所述标准是联邦法规(CFR)第47条第96.41(g) 节。 示例43包括示例41的中继器，其中所述一个或多个处理器进一步被配置成：使用 以下的一项或多项来限制PAPR：硬钳位；或波峰因数缩减(CFR)。 示例44包括示例41的中继器，其中所述一个或多个处理器进一步被配置成：将中 继器的发射机输出的PAPR限制成13分贝(dB)的值。 示例45包括示例41的中继器，其中在中继器上借助云计算环境、用户设备(UE)、基 站(BS)或调制解调器中的一个或多个来从SAS接收接入等级指示符。 [0200] 示例46包括一个中继器，所述中继器包括：一个或多个处理器，其被配置成：从用 户设备(UE)接收关于所选择的争用频带的接入等级指示符；依照该接入等级指示符，在所 选择的的争用频带中识别可供该中继器使用的一个或多个子频带；以及在接入等级允许中 继器接入时，在所述一个或多个子频带中激活该中继器。 [0201] 示例47包括示例46的中继器，其中所述一个或多个处理器进一步被配置成：基于 接入等级，在被禁止的一个或多个子频带中停用该中继器。 [0202] 示例48包括示例46的中继器，其中所述一个或多个处理器进一步被配置成：使用 可调谐滤波器来选择一个或多个子频带，其中所述可调谐滤波器包括一个或多个数字滤波 器；或者使用可切换滤波器来选择一个或多个子频带，其中所述可切换滤波器包括一个或 多个模拟滤波器。 [0203] 示例49包括示例46的中继器，其中所述一个或多个子频带是从以下的一项或多项 的子集中选择的：第三代合作伙伴项目(3GPP)长期演进(LTE)TDD频带41、48或49；或3GPP  LTE  TDD频带33到53，或3GPP第五代(5G)TDD频带n34、n38-n41、n48、n50-n51、n77-n79、n90、 36 CN 111555790 A 说　明　书 33/36 页 n257-n258和n260-n261；或3GPP  LTE  FDD频带2、4、5、12、13、17、25、26或71；或3GPP  LTE  FDD频带1-14、17-28、30-31、65-66、68、70-74、85、87或88，或3GPP  5G频带n1-n3、n5、n7-n8、 n12、n14、n18、n20、n25、n28、n30、n65-n66、n70-n71或n74。 [0204] 示例50包括示例48的中继器，其中所述一个或多个处理器进一步被配置成：使用 可调谐滤波器来动态选择一个或多个子频带，其中所述可调谐滤波器是信道化的中频(IF) 或射频(RF)滤波器。 [0205] 示例51包括示例46的中继器，其中所述一个或多个处理器进一步被配置成：基于 政府或行业机构发布的标准，将中继器的发射机输出的峰均功率比(PAPR)限制成小于允许 的PAPR值。 [0206] 示例52包括示例51的中继器，其中所述标准是联邦法规(CFR)第47条第96.41(g) 节。 [0207] 示例53包括示例51的中继器，其中所述一个或多个处理器进一步被配置成：使用 以下的一项或多项来限制PAPR：硬钳位；或波峰因数缩减(CFR)。 [0208] 示例54包括示例46的中继器，其中所述一个或多个处理器进一步被配置成：将中 继器的发射机输出的峰均功率比(PAPR)限制成小于大小为13分贝(dB)的值。 [0209] 示例55包括示例46的中继器，其中所述中继器还被配置成：基于接入等级指示符， 在被禁止的一个或多个子频带上以低功率电平来执行传输；或者在所述一个或多个被禁止 的子频带可用时，从低功率电平切换到高功率电平。 [0210] 示例56包括示例46的中继器，其中在中继器上借助UE来从SAS接收接入等级指示 符。 [0211] 示例57包括一种中继器，所述中继器包括：一个或多个处理器，其被配置成：从频 谱接入系统(SAS)接收关于所选择的争用频带的接入等级指示符；依照该接入等级指示符， 在所选择的争用频带中识别可供该中继器使用的一个或多个子频带；以及在接入等级允许 中继器接入时，在一个或多个子频带中激活该中继器。 [0212] 示例58包括示例57的中继器，其中所述一个或多个处理器进一步被配置成：基于 接入等级，在一个或多个被禁止的子频带中停用该中继器。 [0213] 示例59包括示例57的中继器，其中所述一个或多个处理器进一步被配置成：使用 可调谐滤波器来选择一个或多个子频带，其中所述可调谐滤波器包括一个或多个数字滤波 器；或者使用可切换滤波器来选择一个或多个子频带，其中所述可切换滤波器包括一个或 多个模拟滤波器。 [0214] 示例60包括示例57的中继器，其中所述一个或多个子频带是从以下的一项或多项 的子集中选择的：第三代合作伙伴项目(3GPP)长期演进(LTE)TDD频带41、48或49；或3GPP  LTE  TDD频带33到53，或3GPP第五代(5G)TDD频带n34、n38-n41、n48、n50-n51、n77-n79、n90、 n257-n258以及n260-n261；或3GPP  LTE  FDD频带2、4、5、12、13、17、25、26或71；或3GPP  LTE  FDD频带1-14、17-28、30-31、65-66、68、70-74、85、87或88，或3GPP  5G频带n1-n3、n5、n7-n8、 n12、n14、n18、n20、n25、n28、n30、n65-n66、n70-n71或n74。 [0215] 示例61包括示例59的中继器，其中所述一个或多个处理器进一步被配置成：使用 可调谐滤波器来动态选择一个或多个子频带，其中所述可调谐滤波器是信道化中频(IF)或 射频(RF)滤波器。 37 CN 111555790 A 说　明　书 34/36 页 [0216] 示例62包括示例57的中继器，其中所述一个或多个处理器进一步被配置成：通过 有线连接或无线连接中的一个或多个来与SAS通信；或者依照据政府或行业机构发布的标 准，将中继器的发射机输出的峰均功率比(PAPR)限制成允许的PAPR值；或者使用以下的一 项或多项来限制中继器的发射机输出的峰均功率比(PAPR)：硬箝位或波峰因数缩减(CFR)。 [0217] 示例63包括示例57的中继器，其中所述一个或多个处理器进一步被配置成：将中 继器的发射机输出的峰均功率比(PAPR)限制成小于大小为13分贝(dB)的值；或者基于接入 等级指示符，在一个或多个被禁止的子频带上以低功率电平进行传输；或者在一个或多个 被禁止的子频带可用时，从低功率电平切换到高功率电平。 [0218] 示例64包括示例57的中继器，其中在中继器上借助云计算环境、用户设备(UE)、基 站(BS)或调制解调器中的一个或多个来从SAS接收接入等级指示符。 [0219] 示例65包括一种中继器系统，所述中继器系统包括：中继器，所述中继器包括：一 个或多个处理器，其被配置成：从用户设备(UE)接收关于所选择的争用频带的接入等级指 示符；依照该接入等级指示符，在所选择的争用频带中确定可供该中继器使用的一个或多 个子频带；以及在接入等级允许中继器接入的时候，在一个或多个子频带中激活该中继器。 [0220] 示例66包括示例65的中继器系统，其中所述一个或多个处理器进一步被配置成： 基于该接入等级，在一个或多个被禁止的子频带停用该中继器。 [0221] 示例67包括示例65的中继器系统，其中所述一个或多个处理器进一步被配置成： 使用可调谐滤波器来选择一个或多个子频带，其中所述可调谐滤波器包括一个或多个数字 滤波器；或者使用可切换滤波器来选择一个或多个子频带，其中所述可切换滤波器包括一 个或多个模拟滤波器。 [0222] 示例68包括示例65的中继器系统，其中所述一个或多个子频带是从以下的一项或 多项的子集中选择的：第三代合作伙伴项目(3GPP)长期演进(LTE)TDD频带41、48或49；或 3GPP  LTE  TDD频带33到53，或3GPP第五代(5G)TDD频带n34、n38-n41、n48、n50-n51、n77- n79、n90、n257-n258和n260-n261；或3GPP  LTE  FDD频带2、4、5、12、13、17、25、26或71；或 3GPP  LTE  FDD频带1-14、17-28、30-31、65-66、68、70-74、85、87或88，或3GPP  5G频带n1-n3、 n5、n7-n8、n12、n14、n18、n20、n25、n28、n30、n65-n66、n70-n71或n74。 [0223] 示例69包括示例67的中继器系统，其中所述一个或多个处理器进一步被配置成： 使用可调谐滤波器来动态选择一个或多个子频带，其中所述可调谐滤波器是信道化的中频 (IF)或射频(RF)过滤器。 [0224] 示例70包括示例65的中继器系统，其中所述一个或多个处理器进一步被配置成： 基于政府或行业团体发布的标准，将中继器的发射机输出的峰均功率比(PAPR)限制成小于 允许的PAPR值；或者使用以下的一项或多项来限制中继器的发射机输出的峰均功率比 (PAPR)：硬箝位或波峰因数缩减(CFR)。 [0225] 示例71包括示例65的中继器系统，其中所述一个或多个处理器进一步被配置成： 将中继器的发射机输出的峰均功率比(PAPR)限制成小于大小为13分贝(dB)的值；或者基于 接入等级指示符，在一个或多个被禁止的子频带上以低功率电平进行传输；或者当一个或 多个被禁止的子频带可用时，从低功率电平切换到高功率电平。 [0226] 不同的技术或是其某些方面或部分可以采用包含在有形介质中的程序代码(即指 令)的形式，作为示例，所述有形介质可以是软盘、光盘只读存储器(CD-ROM)、硬盘驱动器、 38 CN 111555790 A 说　明　书 35/36 页 非暂时性计算机可读存储介质或是其他任何机器可读存储介质，其中在将程序代码载入机 器(例如计算机)并由机器执行时，所述机器将会成为用于实践各种技术的装置。电路可以 包括硬件、固件、程序代码、可执行代码、计算机指令和/或软件。非暂时性计算机可读存储 介质可以是不包含信号的计算机可读存储介质。如果在可编程计算机上执行程序代码，那 么计算设备可以包括处理器、处理器可读的存储介质(包括易失性和非易失性存储器和/或 存储部件)、至少一个输入设备以及至少一个输出设备。所述易失性和非易失性存储器和/ 或存储部件可以是随机存取存储器(RAM)、可擦除可编程只读存储器(EPROM)、闪存驱动器、 光学驱动器、磁硬盘驱动器、固态驱动器或其他用于存储电子数据的介质。低能量固定位置 节点、无线设备和位置服务器还可以包括收发信机模块(即收发信机)、计数器模块(即计数 器)、处理模块(即处理器)和/或时钟模块(即时钟)或定时器模块(即定时器)。可以实施或 使用这里描述的各种技术的一个或多个程序可以使用应用程序编程接口(API)以及可重用 控件等等。此类程序可以用高级编程语言或面向对象的编程语言来实施，以便与计算机系 统进行通信。然而，如有需要，所述一个或多个程序也可以用汇编语言或机器语言实现。在 任何情况下，该语言都可以是编译或解释语言，并且可以与硬件实施方式相结合。 [0227] 这里使用的术语处理器可以包括通用处理器、专用处理器(例如VLSI、FPGA或其他 类型的专用处理器)以及用于在收发信机中发送、接收和处理无线通信的基带处理器。 [0228] 应该理解的是，本说明书中描述的很多功能单元都被标记成了模块，以便更具体 地强调其实施独立性。例如，模块可以作为包含了定制的超大规模集成(VLSI)电路或门阵 列、现成的半导体(例如逻辑芯片、晶体管或其他分立组件)的硬件电路来实施。模块也可以 在可编程硬件设备中实现，例如现场可编程门阵列、可编程阵列逻辑或可编程逻辑设备等 等。 [0229] 在一个示例中，本说明书中描述的功能单元可以用多个硬件电路或多个处理器来 实施。例如，第一硬件电路或第一处理器可以用于执行处理操作，第二硬件电路或第二处理 器(例如收发信机或基带处理器)可以用于与其他实体通信。所述第一硬件电路和第二硬件 电路可以合并到单个硬件电路中，或者作为替换，第一硬件电路和第二硬件电路可以是独 立的硬件电路。 [0230] 模块还可以使用由各种类型的处理器执行的软件来实施。例如，所标识的可执行 代码模块可以包括计算机指令的一个或多个物理或逻辑块，其中作为示例，所述块可被组 织成对象、过程或函数。然而，所标识的模块的可执行代码不必在物理上被定位在一起，而 是可以包含存储在不同位置的不同指令，其中当在逻辑上被结合在一起时，所述可执行代 码将会构成所述模块并且实现所陈述的模块用途。 [0231] 实际上，可执行代码模块可以是单个指令或众多指令，甚至可以分布在若干个不 同的代码段上、不同的程序之间以及若干个存储器设备上。同样，在这里可以在模块内部标 识和示出工作数据，并且该工作数据可以用任何适当的形式来体现，以及被组织在任何适 当类型的数据结构内部。所述工作数据可以作为单个数据集合来收集，或者也可以分布在 包括不同存储设备在内的不同位置，并且至少部分可以仅仅作为系统或网络上的电子信号 而存在。所述模块可以是被动或主动的，其中包括可通过操作来执行期望功能的代理。 [0232] 本说明书中引用的“示例”或“例示”是指结合该示例描述的特定特征、结构或特性 被包含在了本发明的至少一个实施例中。因此，在本说明书中不同位置出现的短语“在示例 39 CN 111555790 A 说　明　书 36/36 页 中”或单词“例示”未必全都指代相同的实施例。 [0233] 为了方便起见，这里使用的多个项目、结构元素、组成元素和/或材料可以在一个 公共列表中被呈现。然而，这些列表应该以将所述列表中的每一个成员单独标识成是独立 和位移的成员的方式来解释。因此，在没有相反指示的情况下，此类列表中的任何单个成员 不应仅仅基于其在一个公共群组中被呈现而被解释成是相同列表中的其他成员的实际等 同物。此外，在这里可以参考本发明的不同实施例和示例以及针对其不同组件的替换方案。 应该理解的是，这些实施例、示例以及替换方案不应被解释成是彼此的实际等同物，而是应 被看作是关于本发明的单独和自主的表示。 [0234] 此外，在一个或多个实施例中，所描述的特征、结构或特性可以用任何适当的方式 来组合。在以下描述中提供了许多具体细节(例如关于布局、距离、网络等等的示例)，以便 提供关于本发明的实施例的全面理解。然而，相关领域的技术人员将会认识到，本发明是可 以在没有一个或多个具体细节的情况下或是可以使用其他的方法、组件、布局等等实施的。 在其他实例中，众多周知的结构、材料和操作将不被显示或描述，以免与本发明的方面相混 淆。 [0235] 虽然前述示例在一个或多个具体应用中例证了本发明的原理，但对本领域普通技 术人员来说，很明显，在没有运用创造性能力以及不脱离本发明的原理和概念的情况下，众 多形式、用途和实现细节方面的修改都是可行的。相应地，除了通过如下阐述的权利要求来 进行限制之外，本发明是不受限制的。 40 CN 111555790 A 说　明　书　附　图 1/23 页 图1a 41 CN 111555790 A 说　明　书　附　图 2/23 页 图1b 42 CN 111555790 A 说　明　书　附　图 3/23 页 图2 43 CN 111555790 A 说　明　书　附　图 4/23 页 图3a 44 CN 111555790 A 说　明　书　附　图 5/23 页 图3b 45 CN 111555790 A 说　明　书　附　图 6/23 页 图3c 46 CN 111555790 A 说　明　书　附　图 7/23 页 图4 47 CN 111555790 A 说　明　书　附　图 8/23 页 图5 48 CN 111555790 A 说　明　书　附　图 9/23 页 图6 49 CN 111555790 A 说　明　书　附　图 10/23 页 图7 50 CN 111555790 A 说　明　书　附　图 11/23 页 图8 51 CN 111555790 A 说　明　书　附　图 12/23 页 图9 52 CN 111555790 A 说　明　书　附　图 13/23 页 图10 53 CN 111555790 A 说　明　书　附　图 14/23 页 图11 54 CN 111555790 A 说　明　书　附　图 15/23 页 图12 55 CN 111555790 A 说　明　书　附　图 16/23 页 图13 56 CN 111555790 A 说　明　书　附　图 17/23 页 图14 57 CN 111555790 A 说　明　书　附　图 18/23 页 图15 58 CN 111555790 A 说　明　书　附　图 19/23 页 图16 59 CN 111555790 A 说　明　书　附　图 20/23 页 图17 60 CN 111555790 A 说　明　书　附　图 21/23 页 图18 61 CN 111555790 A 说　明　书　附　图 22/23 页 图19 62 CN 111555790 A 说　明　书　附　图 23/23 页 图20 63
