技术摘要：
本发明实施例提供一种服务器机柜换热系统，包括：系统壳体、导热模块、热电转换模块、充电模块、电池；导热模块部署于服务器机柜后门或导线架上；热电转换模块的输入端与导热模块通过硅胶连接；充电模块的输入端与热电转换模块的电输出端连接，充电模块的输出端与电池  全部
背景技术：
随着信息化社会的快速推进，人工智能、云计算、物联网等产业的崛起带  动了国 内大型数据中心的建设呈现快速增长的趋势。金融、通信、石化、电力  等大型国企、政府机 构纷纷建设自己的数据中心。数据洪流带来了网络的快速  发展，因此需要越来越多的服务 器来处理，这也使得数据中心的建设需求大量  增加。 目前，数据中心机房的大量的网络设备、服务器设备都装配在机柜内，现  有的机 柜是基于19英寸设备安装标准，行业标准机柜宽度为60cm。现有的机  柜中，中低密度部署 的服务器机柜平均功耗普遍为5kW-8kW，高密度部署的  服务器机柜平均功耗为10kW以上。 在冷热通道部署的数据中心普遍保持冷通  道温度，即服务器进风口维度控制在20℃至25 ℃之间，热通道温度保持在40℃  左右，但服务器出风口温度可达到60℃至80℃之间；如此 巨大的热量被数据 中心制冷换热系统排放到室外，是一种巨大的浪费。
技术实现要素：

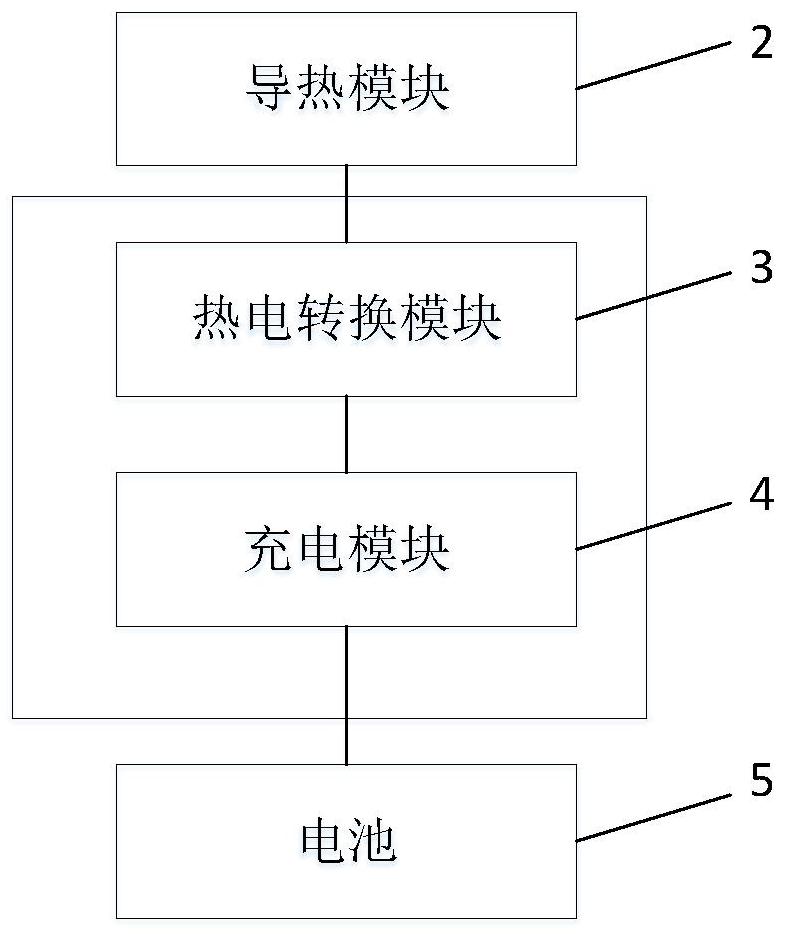

针对现有技术中缺少对服务器机柜的热量进行有效理由和回收的问题，本  发明 施例提出了一种服务器机柜换热系统。 为了解决上述问题，本发明实施例提出了一种服务器机柜换热系统，包括：  系统 壳体、导热模块、热电转换模块、充电模块、电池；导热模块部署于服务  器机柜后门或导线 架上；热电转换模块的输入端与导热模块通过硅胶连接；充 电模块的输入端与热电转换模 块的电输出端连接，充电模块的输出端与电池连  接。 在一些实施例中，所述热电转换模块为一个整体的模块或由多个子模块组  合构 成，热点转换模块的外部设置有绝缘层，并在其模块的预定位置设置电输  出端的正负极， 其中电输出端的正负极分别用于连接充电模块的正负极。 在一些实施例中，所述热电转换模块为多个子模块组合构成，其中多个热 电转换 子模块采用矩阵排列方式，以将多个单元之间的连接，以及占用最小的  系统壳体的内部空 间，最好将多个热电转换子模块串联为热电转换子模块组，  且多个热电转换子模块组之间 相互并联。 在一些实施例中，其中所述充电模块包括充电芯片和外围电路，其中所述  外围电 路用于根据数据中心照明系统和/或应急系统供电的需求进行电压控制  和/或电流控制。 在一些实施例中，所述充电模块与所述热电转换模块以及电池的连接处进  行外 表面绝缘处理及密封防水处理。 在一些实施例中，所述导热模块包括：导热硅胶和散热单元；其中所述散  热单元 的输出端通过所述导热硅胶与所述热电转换模块的输入端连接。 在一些实施例中，所述散热单元为合金制散热片或铝合金制散热盘管。 3 CN 111555422 A 说　明　书 2/4 页 本发明的上述技术方案的有益效果如下：上述技术方案提出了一种服务器  机柜 换热系统，能够在不影响服务器机柜功能和不改变服务器机柜的外部尺寸 的情况下，将服 务器散热产生的热量转换为电能进行存储及利用。 附图说明 图1为本发明实施例的服务器机柜换热系统的结构示意图。
