技术摘要：
本发明公开了一种种子干燥装置，壳体，壳体内限定有容纳腔，壳体的上端设有与容纳腔连通的进料口，壳体的下端设有与容纳腔连通的出料通孔；泵体，泵体设在壳体上且与容纳腔相连，泵体能够对容纳腔中下端抽吸气流并将气流输送至进料口；分级组件，分级组件沿竖直方向设  全部
背景技术：
种子属热敏性物料，种子干燥既要保证适宜的干燥速率，又要保证种子的活力，使 种子具有高发芽率和成活率，其干燥装置设计的基本要求主要需要尽可能接近自然阴干条 件下的干燥品质，同时装置的机械结构设计应力求装卸方便、清种容易、不混种和机内无残 留。在种子干燥装置工艺设计时，需要考虑符合及时干燥的要求，这样才能使种子受热温度 不超过规定值且干燥室内温度分布均匀。 但是现有的种子干燥装置在实际使用过程中，首先，装置结构复杂且干燥时间和 干燥温度不可控，不能适应多种作物种子的干燥，其次，传统的种子干燥装置能耗高、效率 低，所以对现有的种子干燥装置进行充分的改进很有必要。
技术实现要素：

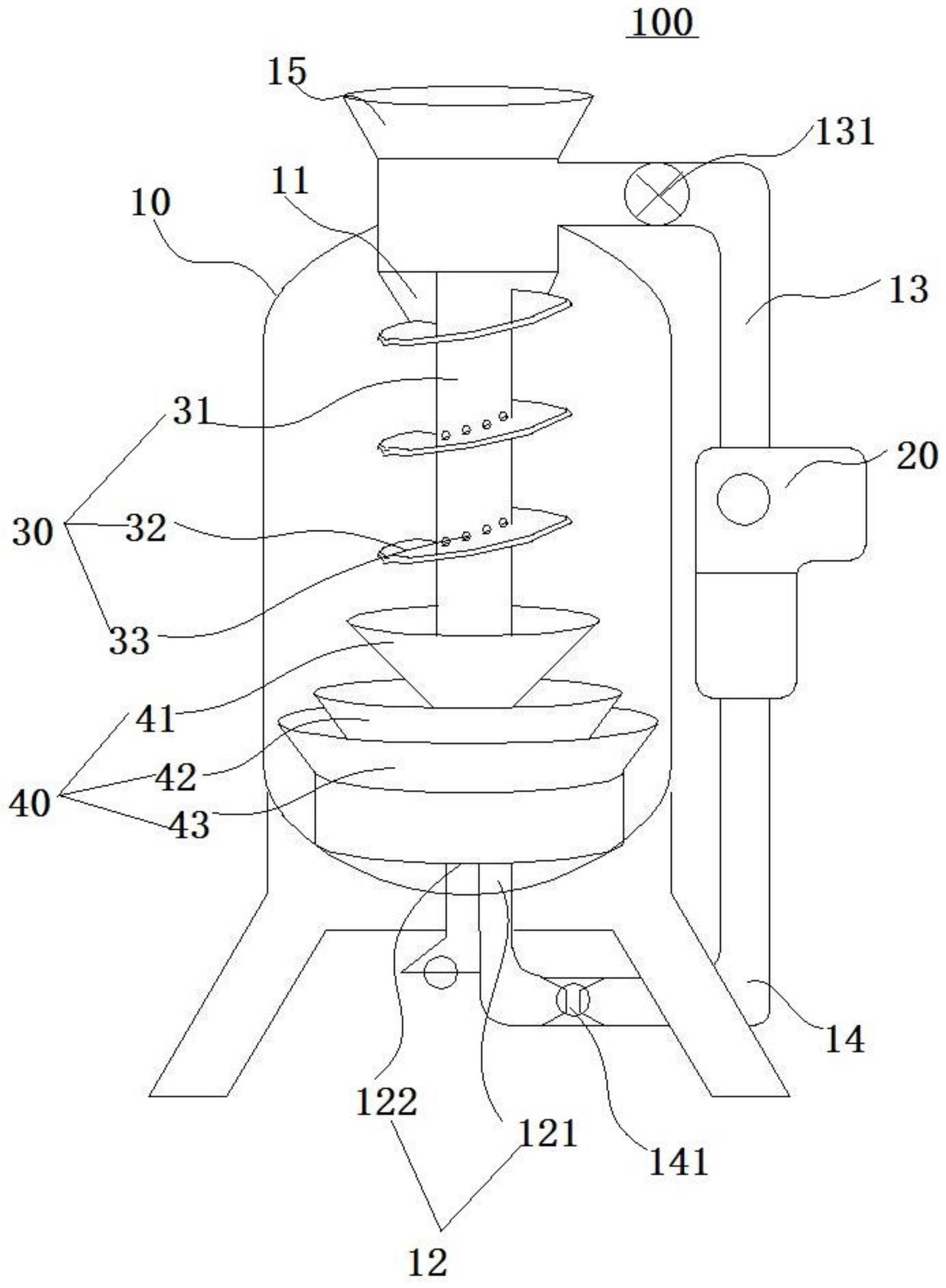

本发明旨在至少解决现有技术中存在的技术问题之一。 有鉴于此，本发明提出一种种子干燥装置，该种子干燥装置结构简单，种子干燥均 匀且干燥效率高，能满足干燥种子的需求并对干燥后的种子进行同时收集，进一步提高干 燥效率。 根据本发明实施例的种子干燥装置，包括：壳体，所述壳体内限定有容纳腔，所述 壳体的上端设有与所述容纳腔连通的进料口，所述壳体的下端设有与所述容纳腔连通的出 料通孔；泵体，所述泵体设在所述壳体上且与所述容纳腔相连，所述泵体能够对所述容纳腔 中下端抽吸气流并将所述气流输送至所述进料口；分级组件，所述分级组件沿竖直方向设 置在所述容纳腔中，所述分级组件上设有沿上下方向延伸且呈螺旋状的转盘，所述转盘的 上端与所述进料口连通以使待干燥的种子由所述进料口输送至所述转盘以对待干燥的种 子进行干燥处理；接收组件，所述接收组件设于所述容纳腔且位于所述分级组件的下方，所 述接收组件设有接收槽，所述接收槽上自内向外依次设有多个区域以接收因离心力从所述 转盘中脱离的不同干燥程度的所述种子，所述出料通孔的至少一部分与所述接收槽连通。 根据本发明实施例的种子干燥装置，通过在分级组件上设有转盘，并在泵体产生 的气流输送下，将种子以一定的初速度转移至转盘上并加以干燥处理。由于干燥处理后的 种子在泵体产生的气流和自身重量作用下，在螺旋状转盘上沿转盘进行旋转并产生了离心 力作用，使其在重力作用和离心力作用下甩出转盘。同时，干燥的种子由于其自身干燥的程 度的不同，会掉落至不同区域的接收槽内，通过不同区域的接收槽能够接收到干燥程度不 同的种子。该种子干燥装置能够有效对种子的干燥状态进行自我分级和调控，而对于未干 燥完全的种子，重复上述步骤直至干燥结束，能够有效简化操作流程，简化干燥步骤，从而 提高了干燥效率。 根据本发明的一个实施例，所述分级组件包括：支撑杆，所述支撑杆形成为沿竖直 3 CN 111551014 A 说　明　书 2/5 页 方向延伸的杆形件且能沿其轴线方向自转，所述支撑杆的下端至少一部分插接在所述接收 槽内，所述转盘套设在所述支撑杆上且所述转盘的内侧边与所述支撑杆的外周贴合，所述 转盘沿上下方向的正投影位于所述接收槽内。 根据本发明的一个实施例，所述支撑杆内设有沿其轴线贯通的通道，所述通道与 所述泵体连通，所述支撑杆的外周设有与所述通道连通的风孔。 根据本发明的一个实施例，所述接收槽包括：第一接收槽，所述第一接收槽的至少 一部分与所述出料通孔连通；第二接收槽，所述第二接收槽沿所述第一接收槽的轴向嵌套 设置在所述第一接收槽的下方，所述第二接收槽的径向尺寸大于所述第一接收槽的径向尺 寸；第三接收槽，所述第三接收槽沿所述第一接收槽的轴向嵌套设置在所述第二接收槽的 下方，所述第三接收槽的径向尺寸大于所述第二接收槽的径向尺寸。 根据本发明的一个实施例，所述转盘沿竖直方向的正投影位于所述第一接收槽 内。 根据本发明的一个实施例，所述的出料通孔包括第一出料通孔和第二出料通孔， 所述第一出料通孔分别与所述第一接收槽和所述泵体连通，所述第二出料通孔分别与所述 第三接收槽和所述第二接收槽相通。 根据本发明的一个实施例，所述种子干燥装置还包括：进料管，所述进料管的一端 与所述泵体连通，所述进料管的另一端与所述容纳腔连通，所述进料管上设有进料阀以控 制进料速率；输料管，所述输料管的一端与第一出料通孔连通，所述输料管的另一端与所述 泵体连通，所述输料管上设有输料阀以控制输料速率。 根据本发明的一个实施例，所述种子干燥装置还包括：进料斗，所述进料斗设于所 述进料口且与所述容纳腔连通。 根据本发明的一个实施例，所述种子干燥装置还包括：热电极，所述热电极设于所 述支撑杆以使所述风孔的出风温度为30℃～60℃。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： 图1是根据本发明实施例的种子干燥装置的结构示意图。 附图标记： 种子干燥装置100； 壳体10；进料口11；出料通孔12；第一出料通孔121；第二出料通孔122； 进料管13；进料阀131；输料管14；输料阀141；进料斗15； 泵体20； 分级组件30；支撑杆31；转盘32；风孔33； 接收组件40；第一接收槽41；第二接收槽42；第三接收槽43。 4 CN 111551014 A 说　明　书 3/5 页
