技术摘要：
本发明专利涉及报警装置技术领域，尤其为全密封声光电梯报警装置，包括安装板，所述安装板的顶部栓接有箱体，所述箱体的内腔栓接有固定座，所述固定座的正面固定安装有控制面板，且固定座分别与控制面板的四角栓接，所述控制面板的表面嵌设有显示屏；本发明专利通过控  全部
背景技术：
随着工业的发展，人均居住面积的减少，楼房建的越来越高，电梯成了生活中不可 缺少的一部分。电梯是一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘 人或载运货物的运输工具。声光报警装置是一种安全提醒设备，用于电梯内，能通过声音和 各种光来向人们发出示警信号的一种报警信号装置。电梯声光装置可以全程无人工干扰， 对电梯运行状态进行监视。当出现问题的时候，将会通过各个模块之间的协作，像管理人员 发出报警提醒。 目前电梯使用的报警装置功能单一，不能有效提醒乘客规避危险，存在较大的安 全隐患，同时报警装置内部容易进入灰尘，导致电子仪器出现损坏，从而降低了报警装置的 安全性与实用性。为此我们提出一种可以对外界险情进行监测，及时提醒人们规避危险，且 具有良好的防尘保护作用，从而能够延长仪器使用寿命的报警装置来解决此问题。 发明专利内容 本发明专利的目的在于提供全密封声光电梯报警装置，具备可以对外界险情进行 监测，及时提醒人们规避危险，且具有良好的防尘保护作用，从而能够延长仪器使用寿命的 优点，解决了目前使用的报警装置功能单一，不能有效提醒乘客规避危险，存在较大的安全 隐患，同时报警装置内部容易进入灰尘，导致电子仪器出现损坏的问题。 为实现上述目的，本发明专利提供如下技术方案：全密封声光电梯报警装置，包括 安装板，所述安装板的顶部栓接有箱体，所述箱体的内腔栓接有固定座，所述固定座的正面 固定安装有控制面板，且固定座分别与控制面板的四角栓接，所述控制面板的表面嵌设有 显示屏，所述箱体的内壁嵌设有红外测距仪，且红外测距仪的检测探头贯穿至箱体的右侧， 所述箱体右侧的中心处栓接有警示灯，所述箱体的右侧且位于警示灯的顶部栓接有烟雾传 感器，所述箱体的内腔栓接有连接板，所述连接板的正面固定安装有蜂鸣器，且蜂鸣器位于 控制面板的下方，所述蜂鸣器的表面粘接有橡胶圈，所述箱体的左侧开设有通风槽，所述通 风槽的内部栓接有防尘网，所述箱体的正面设置有防护板，所述防护板的表面开设有弧形 槽，所述弧形槽的内部设置有隔离网。 优选的，所述箱体的内腔栓接有固定框，且固定框位于连接板的左侧，所述固定框 的正面铰接有活动板，所述固定框的内部固定安装有蓄电池，所述固定框的内壁粘接有缓 冲垫，所述缓冲垫与蓄电池的左右两侧相互贴合。 优选的，所述控制面板顶部的接线口插接有电缆线，所述箱体顶部的中心处开设 有穿线口，且穿线口的内部设置有保护垫，所述电缆线位于穿线口的内部并延伸至箱体的 上方。 优选的，所述箱体的内壁栓接有连接块，所述连接块的数量为四个，且连接块呈对 称分布，所述连接块的内部开设有连接孔，所述连接孔的内壁设置有内螺纹。 3 CN 111583572 A 说　明　书 2/4 页 优选的，所述防护板的四角均开设有凹槽，所述凹槽的内部贯穿设置有螺钉，所述 螺钉通过连接孔与连接块之间螺纹连接。 优选的，所述防护板的表面开设有观察槽，所述观察槽的面积大于显示屏的面积， 且观察槽与显示屏的位置相对应，所述观察槽的内部嵌设有钢化玻璃。 优选的，所述安装板的表面开设有安装孔，且安装孔分别位于箱体的上下两侧，所 述安装孔呈对称分布，且安装孔的内部设置有螺纹。 优选的，所述箱体的内部设置有导线，且导线通过固定扣排布在箱体的内壁，所述 控制面板通过导线分别与红外测距仪、警示灯、烟雾传感器、蜂鸣器和蓄电池电性连接。 优选的，所述弧形槽之间从小到大均匀排列，且弧形槽呈环形分布，所述隔离网的 表面涂有防锈底漆。 优选的，所述蜂鸣器与弧形槽的位置相对应，且它们的中心处于同一竖直平面，所 述橡胶圈与防护板的内侧相贴合。 与现有技术相比，本发明专利的有益效果如下： 本发明专利通过控制面板、红外测距仪、警示灯、烟雾传感器、蜂鸣器、通风槽、防 尘网和防护板的设置，具有可以对外界险情进行监测，及时提醒人们规避危险，且具有良好 的防尘保护作用，从而能够延长仪器使用寿命的优点，解决了目前使用的报警装置功能单 一，不能有效提醒乘客规避危险，存在较大的安全隐患，同时报警装置内部容易进入灰尘， 导致电子仪器出现损坏的问题。 附图说明 图1为本发明专利结构剖视示意图； 图2为本发明专利局部结构左视剖面图； 图3为本发明专利固定框结构剖面图； 图4为本发明专利结构立体示意图； 图5为本发明专利图4中A处的局部放大图。 图中：1、安装板；2、箱体；3、固定座；4、控制面板；5、显示屏；6、红外测距仪；7、警示 灯；8、烟雾传感器；9、连接板；10、蜂鸣器；11、橡胶圈；12、通风槽；13、防尘网；14、防护板； 15、弧形槽；16、隔离网；17、固定框；18、活动板；19、蓄电池；20、缓冲垫；21、电缆线；22、穿线 口；23、连接块；24、连接孔；25、凹槽；26、螺钉；27、观察槽；28、钢化玻璃；29、安装孔；30、导 线。
技术实现要素：

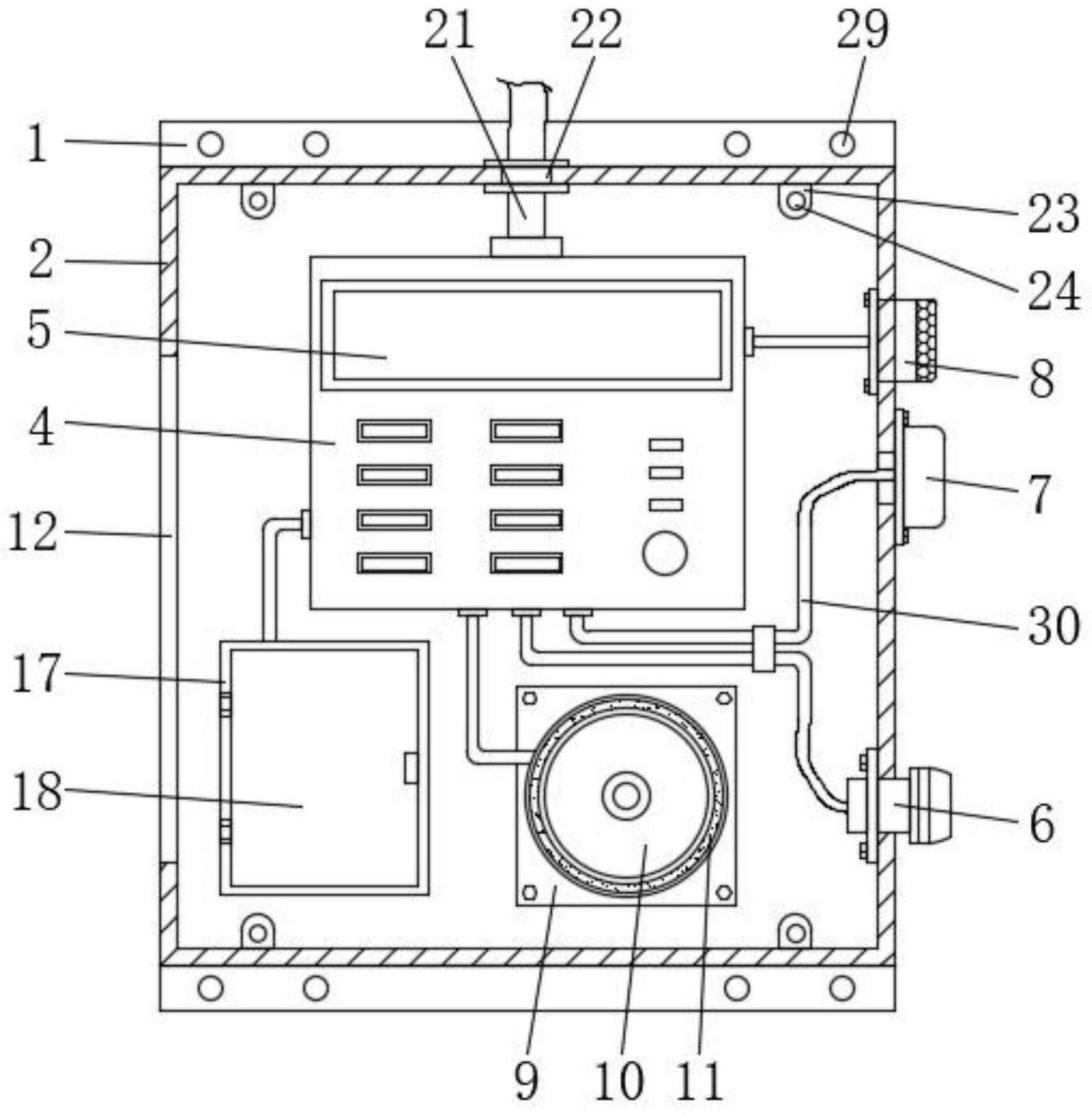

下面将结合本发明专利实施例中的附图，对本发明专利实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本发明专利一部分实施例，而不是全部的 实施例。基于本发明专利中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本发明专利保护的范围。 请参阅图1-5，全密封声光电梯报警装置，包括安装板1，安装板1的顶部栓接有箱 体2，箱体2的内腔栓接有固定座3，固定座3的正面固定安装有控制面板4，且固定座3分别与 控制面板4的四角栓接，控制面板4的表面嵌设有显示屏5，箱体2的内壁嵌设有红外测距仪 4 CN 111583572 A 说　明　书 3/4 页 6，且红外测距仪6的检测探头贯穿至箱体2的右侧，箱体2右侧的中心处栓接有警示灯7，箱 体2的右侧且位于警示灯7的顶部栓接有烟雾传感器8，箱体2的内腔栓接有连接板9，连接板 9的正面固定安装有蜂鸣器10，且蜂鸣器10位于控制面板4的下方，蜂鸣器10的表面粘接有 橡胶圈11，箱体2的左侧开设有通风槽12，通风槽12的内部栓接有防尘网13，箱体2的正面设 置有防护板14，防护板14的表面开设有弧形槽15，弧形槽15的内部设置有隔离网16，通过控 制面板4、红外测距仪6、警示灯7、烟雾传感器8、蜂鸣器10、通风槽12、防尘网13和防护板14 的设置，具有可以对外界险情进行监测，及时提醒人们规避危险，且具有良好的防尘保护作 用，从而能够延长仪器使用寿命的优点，解决了目前使用的报警装置功能单一，不能有效提 醒乘客规避危险，存在较大的安全隐患，同时报警装置内部容易进入灰尘，导致电子仪器出 现损坏的问题。 本实施例中，箱体2的内腔栓接有固定框17，且固定框17位于连接板9的左侧，固定 框17的正面铰接有活动板18，固定框17的内部固定安装有蓄电池19，固定框17的内壁粘接 有缓冲垫20，缓冲垫20与蓄电池19的左右两侧相互贴合，通过固定框17、活动板18、蓄电池 19和缓冲垫20的设置，可以为控制面板4提供备用电源，且能够起到缓冲的作用对蓄电池19 进行保护。 本实施例中，控制面板4顶部的接线口插接有电缆线21，箱体2顶部的中心处开设 有穿线口22，且穿线口22的内部设置有保护垫，电缆线21位于穿线口22的内部并延伸至箱 体2的上方，通过电缆线21和穿线口22的设置，便于传输控制面板4的监测信息，且能够减少 电缆线21的磨损度。 本实施例中，箱体2的内壁栓接有连接块23，连接块23的数量为四个，且连接块23 呈对称分布，连接块23的内部开设有连接孔24，连接孔24的内壁设置有内螺纹，通过连接块 23和连接孔24的设置，可以增加防护板14与箱体2之间的连接稳定性。 本实施例中，防护板14的四角均开设有凹槽25，凹槽25的内部贯穿设置有螺钉26， 螺钉26通过连接孔24与连接块23之间螺纹连接，通过凹槽25和螺钉26的设置，便于防护板 14的安装与拆卸，给报警装置的维护与检修提供了便利。 本实施例中，防护板14的表面开设有观察槽27，观察槽27的面积大于显示屏5的面 积，且观察槽27与显示屏5的位置相对应，观察槽27的内部嵌设有钢化玻璃28，通过观察槽 27和钢化玻璃28的设置，便于观测显示屏5的显示信息，且能够对显示屏5进行防护。 本实施例中，安装板1的表面开设有安装孔29，且安装孔29分别位于箱体2的上下 两侧，安装孔29呈对称分布，且安装孔29的内部设置有螺纹，通过安装孔29的设置，方便报 警装置的安装，降低工作人员的装配难度。 本实施例中，箱体2的内部设置有导线30，且导线30通过固定扣排布在箱体2的内 壁，控制面板4通过导线30分别与红外测距仪6、警示灯7、烟雾传感器8、蜂鸣器10和蓄电池 19电性连接，通过导线30的设置，便于信号的转换与传输，进而达到报警的目的。 本实施例中，弧形槽15之间从小到大均匀排列，且弧形槽15呈环形分布，隔离网16 的表面涂有防锈底漆，通过弧形槽15和隔离网16的设置，便于蜂鸣器10声音传出，同时可以 防止隔离网16锈蚀。 本实施例中，蜂鸣器10与弧形槽15的位置相对应，且它们的中心处于同一竖直平 面，橡胶圈11与防护板14的内侧相贴合，通过橡胶圈11和防护板14的设置，可以防止灰尘从 5 CN 111583572 A 说　明　书 4/4 页 蜂鸣器10与防护板14的间隙进入箱体2。 工作原理：电梯在运行过程中，红外测距仪6对电梯和电梯轿厢之间的距离进行监 测，当距离不符合安全距离标准时，红外测距仪6将信息反馈至控制面板4，控制面板4接受 到信息并启动蜂鸣器10和警示灯7，警示灯7发出光亮引起人们注意并对险情进行预防，蜂 鸣器10发生响声提醒人们不要进入电梯，同时控制面板4通过电缆线21将信息传输至维护 人员，方便维护人员及时排除电梯故障，烟雾传感器8对烟雾进行监测，出现火情时，烟雾传 感器8接收到烟雾信息并将信息反馈至控制面板4，进而使蜂鸣器10和警示灯7开始工作发 出警报，同时蓄电池19能够为报警装置提供电力，延长报警时间，从而可以及时报告险情的 发生，提醒人们规避火情，逃离火灾现场。 尽管已经示出和描述了本发明专利的实施例，对于本领域的普通技术人员而言， 可以理解在不脱离本发明专利的原理和精神的情况下可以对这些实施例进行多种变化、修 改、替换和变型，本发明专利的范围由所附权利要求及其等同物限定。 6 CN 111583572 A 说　明　书　附　图 1/4 页 图1 7 CN 111583572 A 说　明　书　附　图 2/4 页 图2 8 CN 111583572 A 说　明　书　附　图 3/4 页 图3 图4 9 CN 111583572 A 说　明　书　附　图 4/4 页 图5 10
