技术摘要：
本发明公开了一种复合漂白和纳米增白制备特白衬布的方法，氧漂复漂水洗后还包括浸轧处理液步骤，所述处理液包括纳米混晶氧化钛、六偏磷酸钠以及低温黏合剂，所述纳米混晶氧化钛由锐钛型氧化钛和金红石型氧化钛组成，其中，所述金红石型氧化钛占所述混晶氧化钛的质量百  全部
背景技术：
衬布是重要的服装辅料，对提高服装的整体穿着效果起着重要的作用。白色衬衫 是日常和商务活动中最普遍和最重要的服装，对其配套衬布的白度的要求更高。 目前，传统漂白增白中存在的问题：含氯漂白剂污染工人操作环境，排放中存在禁 排的卤化物AOX，残留在织物上的氯不仅造成皮肤过敏，也会引起织物氯损泛黄。一般的氧 漂漂白工序生产的白度很难达到要求。传统的荧光增白中使用的荧光增白剂不安全对人体 有害。
技术实现要素：

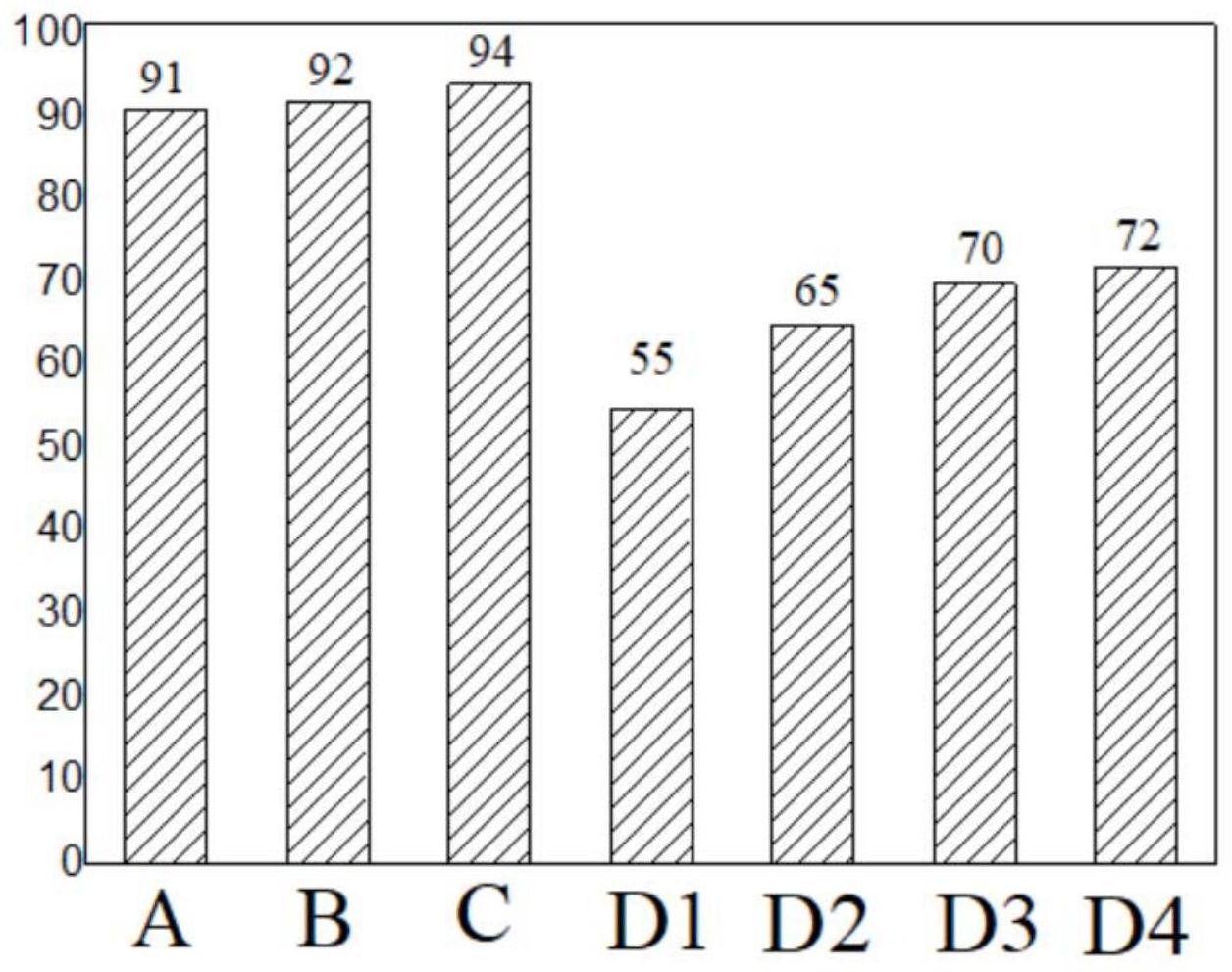

本发明的目的提供一种复合漂白和纳米增白制备特白衬布的方法，解决上述现有 技术问题中的一个或者多个。 根据本发明的一种复合漂白和纳米增白制备特白衬布的方法，氧漂复漂水洗后还 包括浸轧处理液步骤，所述处理液包括纳米混晶氧化钛、六偏磷酸钠以及低温黏合剂，所述 纳米混晶氧化钛由锐钛型氧化钛和金红石型氧化钛组成，其中，所述金红石型氧化钛占所 述混晶氧化钛的质量百分比为0.5-2％。 一种复合漂白和纳米增白制备特白衬布的方法，包括以下步骤：烧毛、碱氧冷堆、 95℃高效热水洗、冷水洗、汽蒸酶氧漂、95℃高效热水洗、湿落布、第2次汽蒸酶氧漂、85℃高 效热水洗、冷水洗、酸中和、浸轧处理液以及紫外烘干，其中，所述处理液包括纳米混晶氧化 钛、六偏磷酸钠以及低温黏合剂，所述纳米混晶氧化钛由锐钛型氧化钛和金红石型氧化钛 组成，所述金红石型氧化钛占所述混晶氧化钛的质量百分比为0.5-2％。 在一些实施方式中，处理液通过以下步骤制备得到： 将六偏磷酸钠溶解于去离子水，并通过超声搅拌得到浓度为0.5至2g/L的六偏磷 酸钠溶液； 搅拌六偏磷酸钠溶液的同时加入混晶氧化钛，加入所述混晶氧化钛的浓度为2至 10g/L； 在上述溶液中加入低温黏合剂，加入所述低温黏合剂的浓度为10至20g/L，得到所 述处理液。 在一些实施方式中，浸轧的方式为面轧。 在一些实施方式中，面轧包括以下步骤：衬布经过第一辊轮和第二辊轮之间，所述 第一辊轮设于所述第二辊轮上方且与所述第二辊轮抵接，所述第二辊轮部分浸置于所述处 理液中。 在一些实施方式中，面轧步骤中还包括超声分散所述处理液。 3 CN 111593556 A 说　明　书 2/5 页 在一些实施方式中，纳米混晶氧化钛的粒径为2至15nm。 上述方法得到的特白衬布。 有益效果： 采用纳米混晶氧化钛，通过面轧的方式施加到织物上，达到低给液、节约成本、节 能减排、清洁生产的效果，同时通过紫外辐射烘干，得到的织物手感柔软，在提高织物白度 的同时赋予织物抗菌的功能。 说明书附图 图1是本发明中面轧装置示意图； 图2是本发明中白度检测结果示意图。
