技术摘要：
本发明公开了一种液氢储罐上的液氢采样机构，包括：取样接口管，取样接口管中设置有取样管，取样接口管与液氢储罐的罐体的夹套层连通，取样管包括取样外管和取样内管，取样管的取样端伸入至液氢储罐内，取样管的连接端密封固定连接有分析取样壳体；取样管取样端的取样  全部
背景技术：
液氢具有密度高、安全性能高、压力小等特点。当前，中国对氢的总体需求量虽然 相对较小，但是对超纯氢的需求却出现了供不应求的现象。国内已经步入氢能使用的爆发 期，以及涉氢设备的快速增长期。氢能源汽车、加氢站以及电子半导体行业剧增，进一步导 致超纯氢需求缺口的扩大。 为确保提供满足纯度要求的超纯氢，液氢储罐中的超纯氢需要进行采样检测。便 捷、安全、可靠的取样是获取精准检测结果的有效保障。传统的检测方式为：在液氢储罐内 抽取液氢，然后送至实验室进行检测。这种采样检测方式所需的检测周期长、抽取的液氢量 相对较大，样品在运输保存过程中容易污染。传统的检测方式已经不能满足日益增长的超 纯氢使用需求。 为了克服传统检测方式的弊端，液氢储罐上需要设置能与检测仪器相配套的采样 机构，采样机构与检测仪器相连接就能实现就近检测。采样时液氢的温度、流量都会对检测 仪器的精确程度产生干扰，因此最大程度的减少对检测仪器的干扰对获得准确数据具有重 要意义。
技术实现要素：

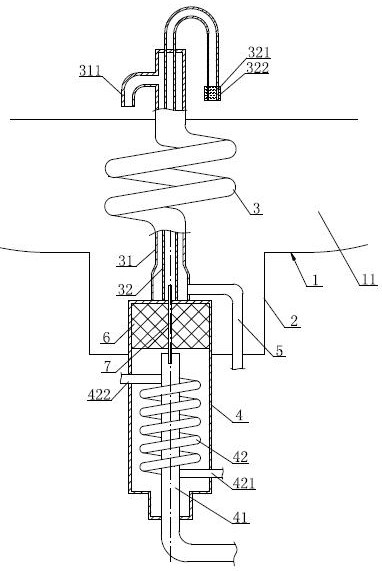

本发明需要解决的技术问题是：提供一种液氢储罐上的液氢采样机构，通过该采 样机构能实现就近检测，并能辅助提高检测的准确度。 为解决上述问题，本发明采用的技术方案是：液氢储罐上的液氢采样机构，包括： 设置在液氢储罐罐体上的取样接口管，取样接口管中设置有取样管，取样接口管与液氢储 罐的罐体的夹套层相连通，所述的取样管位于液氢储罐罐体的夹套层中，取样管为夹套管 结构，取样管包括取样外管和取样内管，取样管的两端分别为取样端和连接端，取样管的取 样端伸入至液氢储罐内，取样管的连接端密封固定连接有分析取样壳体，分析取样壳体与 从取样接口管固定密封且伸出取样接口管；取样管取样端的取样外管封闭，取样内管伸出 取样外管、并弯曲形成弯钩状的取样头，取样管取样端的取样外管上连接有隔热进液管头， 取样管连接端的取样外管上连接有排出管，排出管从取样接口管中伸出；取样分析壳体内 与取样管连接的一端设置有绝热密封填料，毛细管贯穿固定于绝热密封填料设置，毛细管 的两端分别与取样内管和分析管密封连通，所述的分析管从取样分析壳体中伸出，伸出取 样分析壳体的分析管用于与检测仪器相连接，取样分析壳体内设置有加热器。 进一步地，前述的液氢储罐上的液氢采样机构，其中，位于液氢储罐罐体的夹套层 中的取样管螺旋环绕设置。 进一步地，前述的液氢储罐上的液氢采样机构，其中，取样头外设置有过滤器。 进一步地，前述的液氢储罐上的液氢采样机构，其中，所述的加热器采用换热盘 3 CN 111595623 A 说　明　书 2/3 页 管，换热盘管绕设在分析管外，换热盘管的换热介质进口端和换热介质出口端分别伸出取 样分析壳体。 进一步地，前述的液氢储罐上的液氢采样机构，其中，所述的取样接口管设置在液 氢储罐罐体的底部。 更进一步地，前述的液氢储罐上的液氢采样机构，其中，所述的隔热进液管头向下 弯曲设置。 更进一步地，前述的液氢储罐上的液氢采样机构，其中，所述的取样头向下弯曲。 本发明的优点在于：一、提供了一种能实现随时检测以及就近检测的采样机构，该 机构结构简单、空间占用少。二、能有效避免取样过程中外界热量对液氢储罐罐体内的液氢 产生影响。三、取样时流量稳定，能有效避免因流量过大或流量不稳影响检测结果；分析管 内的气氢加热后再进入检测仪器检测，这能有效避免低温对检测结果造成影响，因此检测 结果的准确性大大提高。 附图说明 图1是本发明所述的液氢储罐上的液氢采样机构的结构示意图。
