技术摘要：
本发明提供一种DCDC转换器的开关驱动电路，包括：控制信号产生模块，产生与输入信号逻辑一致的控制信号；第一、第二PMOS管及第一NMOS管串联于电源和地之间，第一NMOS管及第二PMOS管的栅极分别连接输入信号及控制信号，第一NMOS管及第二PMOS管漏极输出驱动控制信号；第 全部
背景技术：
DC/DC转换器是开关电源芯片，利用电容、电感的储能的特性，通过可控开关 （MOSFET等）进行高频开关的动作，将输入的电能储存在电容（感）里，当开关断开时，电能再 释放给负载，提供能量。其输出的功率或电压的能力与占空比（由开关导通时间与整个开关 的周期的比值）有关。开关电源可以用于升压和降压。 降压型DCDC采用NMOS管作为主功率开关管，如图1所示，其中，PMOS管PM1和NMOS管 NM2作为驱动电路输出级，PMOS管PM1与NMOS管NM2的漏极相连输出信号hsg接主功率开关管 NM1的栅极；主功率开关管NM1的漏极连接电源电压，源极连接NMOS管NM2的源极；第一电容C 作为驱动电源的稳压电容使用，连接于主功率开关管NM1的源极和PMOS管PM1的源极之间。 此第一电容C的容值一般要求数十nF至上百nF，如果采用将第一电容C和芯片集成在一起的 设计方案，如此庞大的电容所需要的芯片面积将非常大，理论上无法与芯片集成在一起制 造，只能通过增加端口并采用外置方案来实现，相应地，应用方案复杂、生产成本增加。 因此，如何简化驱动电路的应用方案、减小生产成本，已成为本领域技术人员亟待 解决的问题之一。
技术实现要素：

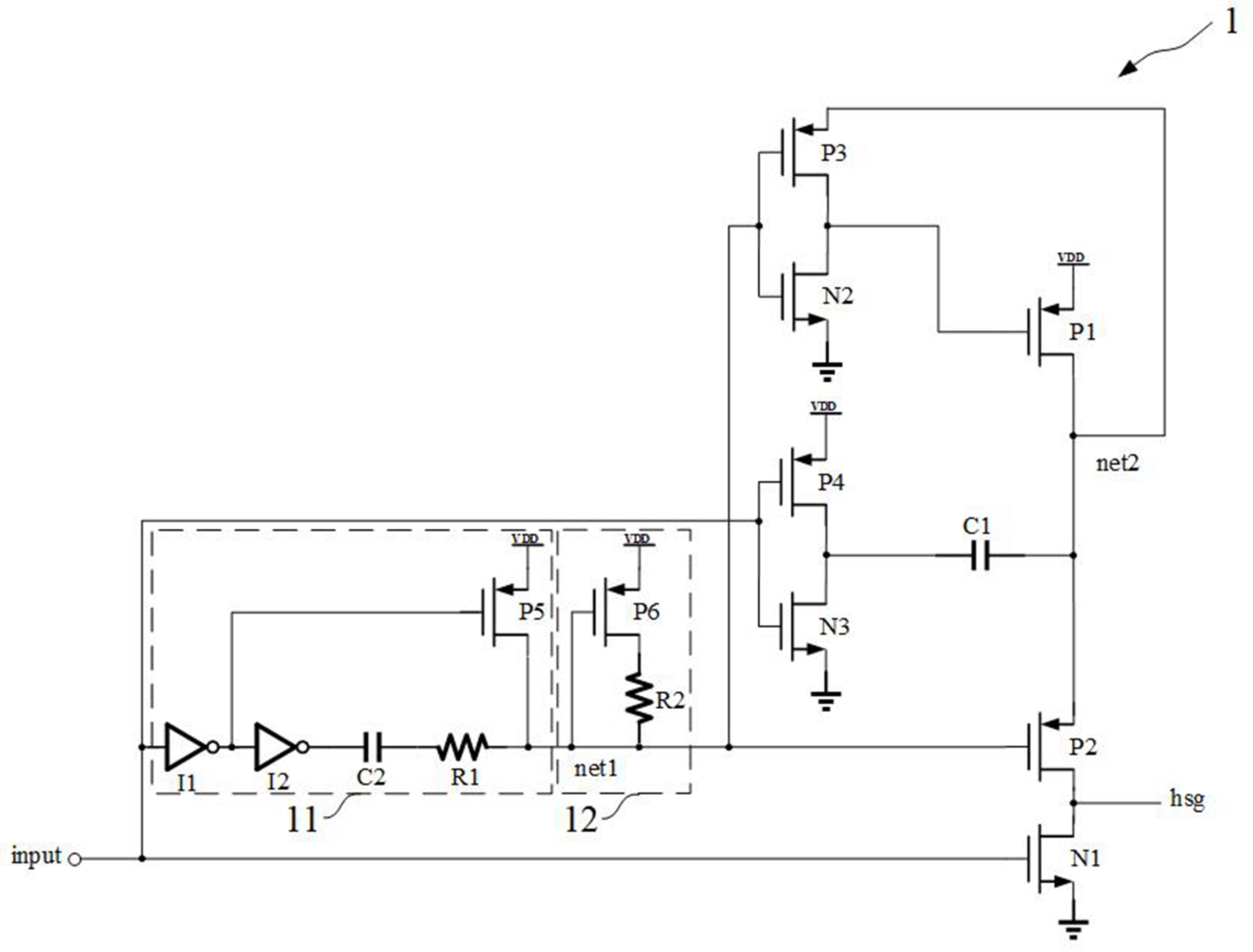

鉴于以上所述现有技术的缺点，本发明的目的在于提供一种DCDC转换器的开关驱 动电路，用于解决现有技术中驱动电路应用方案复杂、成本高等问题。 为实现上述目的及其他相关目的，本发明提供一种DCDC转换器的开关驱动电路， 所述DCDC转换器的开关驱动电路至少包括： 控制信号产生模块、第一PMOS管、第二PMOS管、第三PMOS管、第四PMOS管、第一NMOS管、 第二NMOS管、第三NMOS管及第一电容； 所述控制信号产生模块连接输入信号，当所述输入信号为高电平时产生高电平的控制 信号，当所述输入信号为低电平时产生低电平的控制信号； 所述第一PMOS管、所述第二PMOS管及所述第一NMOS管依次串联于电源电压和参考地之 间，所述第一NMOS管的栅极连接所述输入信号，所述第二PMOS管的栅极连接所述控制信号 产生模块的输出端，所述第一NMOS管及所述第二PMOS管漏极输出驱动控制信号； 所述第三PMOS管与所述第二NMOS管依次串联于所述第一PMOS管的漏极与所述参考地 之间，所述第三PMOS管与所述第二NMOS管的栅极连接所述控制信号产生模块的输出端，所 述第三PMOS管与所述第二NMOS管的漏极连接所述第一PMOS管的栅极； 所述第四PMOS管与所述第三NMOS管依次串联于所述电源电压与所述参考地之间，所述 第四PMOS管与所述第三NMOS管的栅极连接所述输入信号，所述第四PMOS管与所述第三NMOS 管的漏极经由所述第一电容连接所述第一PMOS管的漏极。 3 CN 111600483 A 说 明 书 2/6 页 可选地，所述控制信号产生模块包括第一非门，第二非门，第二电容、第一电阻及 第五PMOS管；所述第一非门的输入端连接所述输入信号，输出端连接所述第二非门的输入 端；所述第二非门的输出端连接所述第二电容的第一端；所述第二电容的第二端连接所述 第一电阻的第一端；所述第一电阻的第二端输出所述控制信号；所述第五PMOS管的源极连 接电源电压，栅极连接所述第一非门的输出端，漏极连接所述第一电阻的第二端。 可选地，所述第一NMOS管及所述第二NMOS管为高耐压结构的NMOS管。 可选地，所述第一电容的容值设置为10pF~1nF。 更可选地，所述DCDC转换器的开关驱动电路还包括保护模块，所述保护模块连接 于所述控制信号产生模块的输出端，当所述控制信号产生模块输出低电平的控制信号时， 将所述控制信号的电平拉高，以保护所述第二PMOS管。 更可选地，所述保护模块包括第六PMOS管及第二电阻；所述第六PMOS管的源极连 接所述电源电压，栅极连接所述控制信号产生模块的输出端，漏极经由所述第二电阻连接 所述控制信号产生模块的输出端。 如上所述，本发明的DCDC转换器的开关驱动电路，具有以下有益效果： 本发明的DCDC转换器的开关驱动电路将自举电容和驱动电路合并，自举电容不再作为 驱动电路的电源稳压电容使用，可以将自举电容的容值和面积缩小到传统数值的数百分之 一到千分之一，实现了自举电容内置且简化了应用方案。 附图说明 图1显示为现有技术中的驱动电路的结构示意图。 图2显示为本发明的DCDC转换器的开关驱动电路的结构示意图。 图3显示为本发明的DCDC转换器的开关驱动电路中输入信号的波形示意图。 图4显示为本发明的DCDC转换器的开关驱动电路中第一公共节点的波形示意图。 图5显示为本发明的DCDC转换器的开关驱动电路中第二公共节点的波形示意图。 图6显示为本发明的功率开关管的栅源电压的波形示意图。 图7显示为本发明的DCDC转换器的开关驱动电路的应用结构示意图。 元件标号说明 1- DCDC转换器的开关驱动电路；11-控制信号产生模块；12-保护模块；2-直流转换电 路。
