技术摘要：
本申请实施例公开了一种健身姿势矫正的方法及相关装置，应用于电子设备，方法包括：接收多个UWB芯片发送的多个第一信息，多个UWB设置于目标对象；并根据多个第一信息，确定多个UWB芯片中每一UWB芯片对应的相对位置，得到多个相对位置，基于多个相对位置，确定目标对象  全部
背景技术：
为了加强自身抵抗力或者提高身体素质，有些用户由于工作繁忙或者是时间较为 零碎，无法去到健身房进行健身或者瑜伽等进行专业的训练，而选择在家自行锻炼，但是自 行锻炼时，姿势的不正确会出现肌肉拉伤等现象，用户体验不高。
技术实现要素：

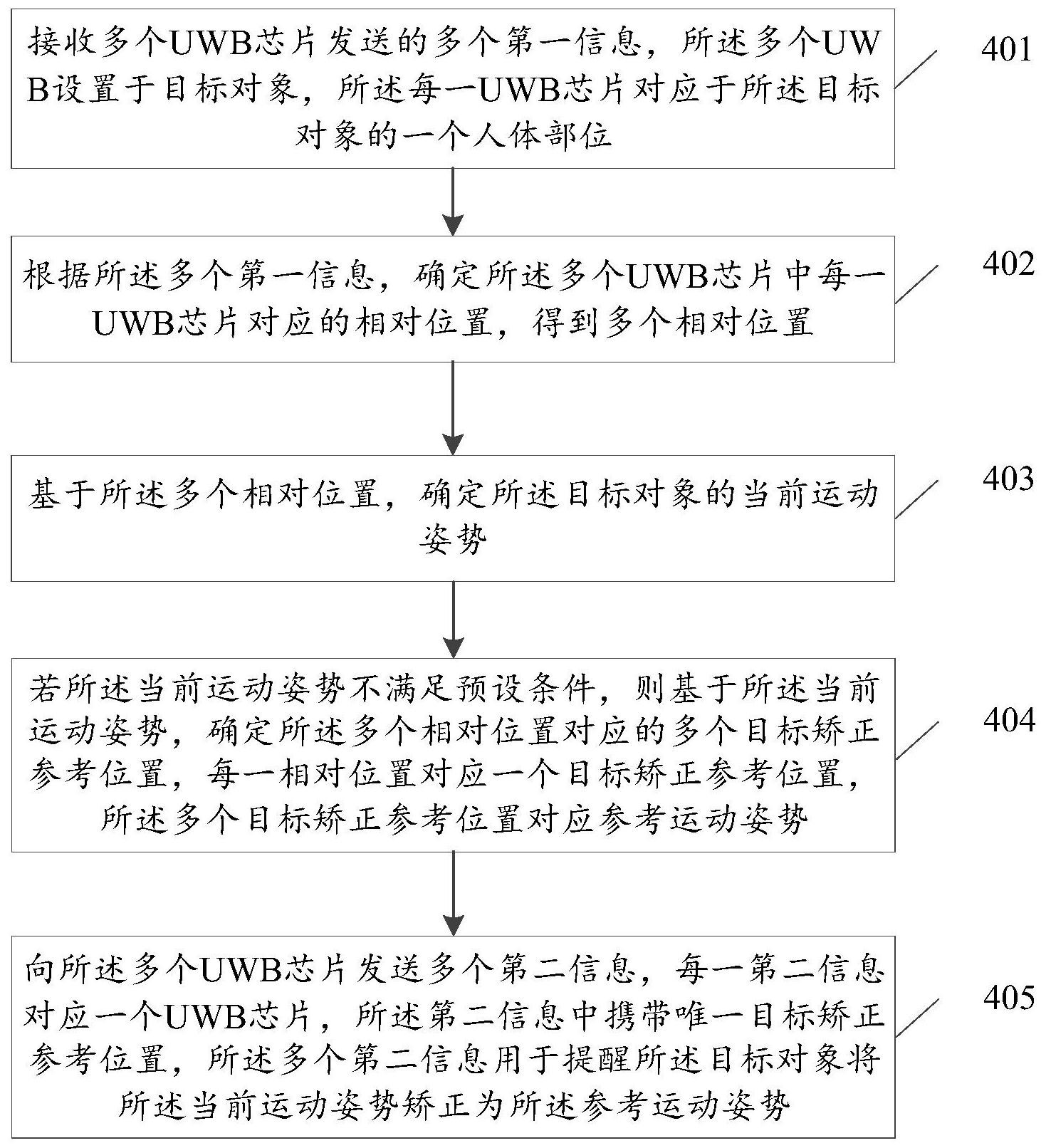

本申请实施例提供了一种健身姿势矫正的方法及相关装置，有利于指导用户运动 姿势，提高了用户体验。 第一方面，本申请实施例提供一种健身姿势矫正的方法，应用与电子设备，所述方 法包括： 接收多个UWB芯片发送的多个第一信息，所述多个UWB设置于目标对象，所述每一 UWB芯片对应于所述目标对象的一个人体部位； 根据所述多个第一信息，确定所述多个UWB芯片中每一UWB芯片对应的相对位置， 得到多个相对位置； 基于所述多个相对位置，确定所述目标对象的当前运动姿势； 若所述当前运动姿势不满足预设条件，则基于所述当前运动姿势，确定所述多个 相对位置对应的多个目标矫正参考位置，每一相对位置对应一个目标矫正参考位置，所述 多个目标矫正参考位置对应参考运动姿势； 向所述多个UWB芯片发送多个第二信息，每一第二信息对应一个UWB芯片，所述第 二信息中携带唯一目标矫正参考位置，所述多个第二信息用于提醒所述目标对象将所述当 前运动姿势矫正为所述参考运动姿势。 第二方面，本申请实施例提供一种健身姿势矫正装置，应用于电子设备，所述装置 包括：接收单元、确定单元和发送单元，其中， 所述接收单元，用于接收多个UWB芯片发送的多个第一信息，所述多个UWB设置于 目标对象，所述每一UWB芯片对应于所述目标对象的一个人体部位； 所述确定单元，用于根据所述多个第一信息，确定所述多个UWB芯片中每一UWB芯 片对应的相对位置，得到多个相对位置； 所述确定单元，还用于基于所述多个相对位置，确定所述目标对象的当前运动姿 势； 所述确定单元，还用于若所述当前运动姿势不满足预设条件，则基于所述当前运 动姿势，确定所述多个相对位置对应的多个目标矫正参考位置，每一相对位置对应一个目 标矫正参考位置，所述多个目标矫正参考位置对应参考运动姿势； 所述发送单元，用于向所述多个UWB芯片发送多个第二信息，每一第二信息对应一 4 CN 111544852 A 说　明　书 2/17 页 个UWB芯片，所述第二信息中携带唯一目标矫正参考位置，所述多个第二信息用于提醒所述 目标对象将所述当前运动姿势矫正为所述参考运动姿势。 第三方面，本申请实施例提供一种电子设备，包括处理器、存储器、通信接口以及 一个或多个程序，其中，上述一个或多个程序被存储在上述存储器中，并且被配置由上述处 理器执行，上述程序包括用于执行本申请实施例第一方面任一方法中的步骤的指令。 第四方面，本申请实施例提供了一种计算机可读存储介质，其中，上述计算机可读 存储介质存储用于电子数据交换的计算机程序，其中，上述计算机程序使得计算机执行如 本申请实施例第一方面任一方法中所描述的部分或全部步骤。 第五方面，本申请实施例提供了一种计算机程序产品，其中，上述计算机程序产品 包括存储了计算机程序的非瞬时性计算机可读存储介质，上述计算机程序可操作来使计算 机执行如本申请实施例第一方面任一方法中所描述的部分或全部步骤。该计算机程序产品 可以为一个软件安装包。 可以看出，本申请实施例中，电子设备可接收多个UWB芯片发送的多个第一信息， 多个UWB设置于目标对象，每一UWB芯片对应于目标对象的一个人体部位；并根据多个第一 信息，确定多个UWB芯片中每一UWB芯片对应的相对位置，得到多个相对位置，基于多个相对 位置，确定目标对象的当前运动姿势；若当前运动姿势不满足预设条件，则基于当前运动姿 势，确定多个相对位置对应的多个目标矫正参考位置，每一相对位置对应一个目标矫正参 考位置，多个目标矫正参考位置对应参考运动姿势；最后，可向多个UWB芯片发送多个第二 信息，每一第二信息对应一个UWB芯片，第二信息中携带唯一目标矫正参考位置，多个第二 信息用于提醒目标对象将当前运动姿势矫正为参考运动姿势，如此，可基于UWB芯片实现对 人体部位的定位，以达到姿势矫正的效果，有利于指导用户运动姿势，提升了用户体验。 附图说明 为了更清楚地说明本申请实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附 图获得其他的附图。 图1是本申请实施例提供的一种电子设备的结构示意图； 图2是本申请实施例提供的一种电子设备的软件结构示意图； 图3是本申请实施例提供的一种通信架构的示意图； 图4是本申请实施例提供的一种健身姿势矫正的方法的流程示意图； 图5本申请实施例提供的一种电子设备的位置确定的示意图； 图6是本申请实施例提供的一种健身姿势矫正装置的功能单元组成框图。
