技术摘要：

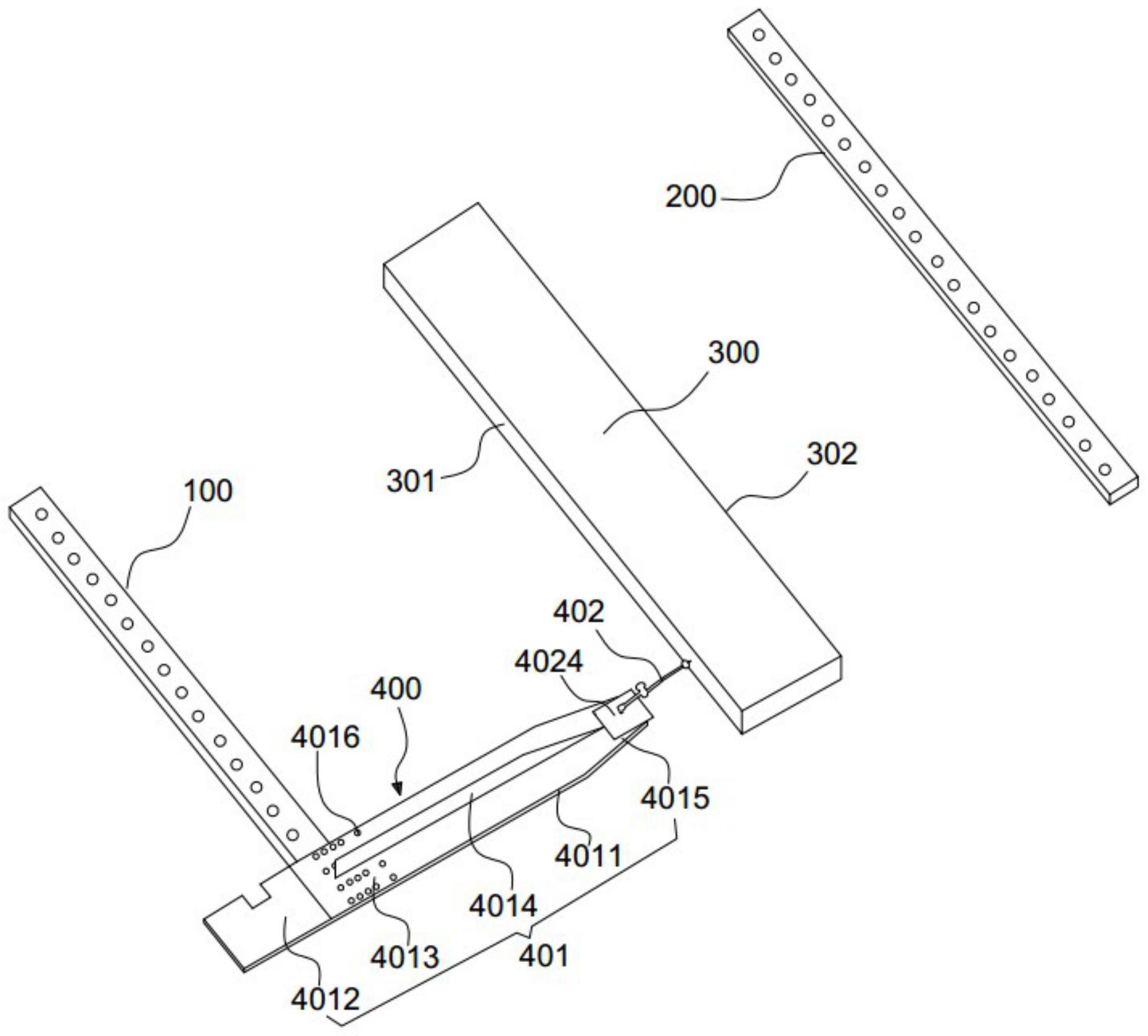

本发明揭示了一种双导轨调试装置及调试方法，所述装置包括导轨、方规和检测组件，方规设置于两根导轨之间，且方规与导轨相对的侧面为基准面，检测组件包括辅助加长板和测量工具，辅助加长板滑动安装于其中一导轨上，测量工具的一端固定于辅助加长板上，另一端与方规的  全部
背景技术：
随着经济的发展，人们的生活生产需求呈现爆发式增长。为了满足市场需要，工业 生产率亟待提高，从而对工业自动化提出了越来越高的要求。此外，工业国家人口结构的老 化也造成劳动力的重大缺口，需要提高自动化程度而加以解决。 工业自动化的基础是具备多种功能的自动化设备。目前，自动化设备的功能主要 通过自动化零部件组装而实现，其中，直线运动是自动化设备最为基础而重要的功能之一。 直线运动中最为常见的结构是滚珠丝杠与直线导轨的组合。直线导轨又称线轨、 滑轨、线性导轨、线性滑轨，用于直线往复运动场合，且可以承担一定的扭矩，可在高负载的 情况下实现高精度的直线运动。 导轨直线度是各项机床精度的基础精度，其对多项机床精度都有着直接的影响。 现有有通过百分表或千分表来检测导轨在水平面内的直线度的，但是在进行双导轨直线度 的检测时，该调试方式一般仅适用于长度较短且导轨间距离较短的双导轨测量，而对于长 度较长且导轨间距离较长的情况，面临以下几点问题：1、由于导轨过长，无法保证长导轨的 直线度；2、由于两导轨之间距离过长而无法保证精度；3、导轨与基准面之间距离过长无法 保持平行；4、两导轨无法保证每一段的平行度。而现阶段还没有较好的方案来解决上述存 在的问题。
技术实现要素：
本发明的目的在于克服现有技术的缺陷，提供一种双导轨调试装置及调试方法。 为实现上述目的，本发明提出如下技术方案：一种双导轨调试装置，包括导轨、方 规和检测组件，所述导轨包括第一导轨和第二导轨，所述方规设置于所述第一导轨和第二 导轨之间，且所述方规与第一导轨和第二导轨相对的侧面为基准面，所述检测组件包括辅 助加长板和测量工具，所述辅助加长板滑动安装于所述第一导轨或第二导轨上，且其一端 向靠近方规的所述基准面的方向延伸，延伸后的端部上形成有表座安装部，所述测量工具 的一端固定于所述表座安装部上，另一端对应与方规的所述基准面相接触。 优选地，所述辅助加长板包括板体及设置于板体上的配重安装块、导轨固定部和 至少一加强筋，所述配重安装块和所述表座安装部分别设置于板体的两端，所述导轨固定 部位于所述配重安装块和所述表座安装部之间，且所述导轨固定部固定于导轨上。 优选地，所述测量工具包括表座和千分表，所述表座固定于所述表座安装部上，所 述千分表的一端固定于所述表座上，另一端的测头与对应的所述基准面相接触。 优选地，所述表座和表座安装部之间还设置有垫块。 优选地，所述导轨固定部上设置多个固定孔位，所述导轨固定部通过所述固定孔 位固定于导轨上。 3 CN 111571243 A 说　明　书 2/5 页 本发明所揭示的另外一种技术方案：一种导轨调试方法，包括： S100，将导轨进行分段测量及调整，至少分为第一边段、第二边段和位于第一边段 和第二边段之间的中间段的测量，所述第一边段和中间段之间、所述第二边段和中间段之 间均有重叠段； S200，先进行所述中间段的测量及调整，所述测量及调整过程包括： S201，在所述中间段和与其外侧边相抵接的靠栏之间塞一塞尺； S202，之后将检测组件沿所述中间段的一端向另一端滑动，根据所述测量工具的 测量结果调整所述中间段，使所述中间段与方规的基准面相平行； S300，然后分别对第一边段和第二边段除重叠段之外的其他段进行测量及调整， 完成整个导轨的调试。 优选地，所述S300中，所述第一边段和第二边段的所述其他段的测量及调整过程 相同。 优选地，所述第一边段或第二边段的所述其他段的测量及调整过程包括：将检测 组件沿所述其他段的一端向另一端滑动，根据所述测量工具的测量结果调整所述其他段， 使所述其他段与方规的基准面相平行。 优选地，所述导轨的长度大于方规的长度时，在进行步骤所述S300之前，还包括： 移动方规，且调整移动后的方规与所述第一边段或第二边段的重叠段相平行。 优选地，所述第一导轨和第二导轨的调试过程相同，调试后两条导轨相平行。 本发明的有益效果是： 1、本发明设计的调试装置，通过在导轨之间设置方规及增加辅助测量工具，实现 在保证导轨直线度的情况下保证两导轨相互平行，且与方规平行。适用于导轨之间距离较 长且需要保持平行度的导轨的调试，且该调试装置结构较为简单，制造成本较低，通用性 强。 2、本发明采用分段测量方式，可实现对长度较长的双导轨的多点测量。 附图说明 图1是本发明双导轨调试装置的结构示意图； 图2是本发明检测组件(未示出配重安装块)的立体结构示意图； 图3是本发明调试方法的调试原理示意图； 图4是本发明调试方法的流程示意图。 附图标记： 100、第一导轨，101、第一边段，102、中间段，103、第二边段，104、第一重叠段，105、 第二重叠段，106、第一其他段，107、第二其他段，200、第二导轨，300、方规，301、第一基准 面，302、第二基准面，400、检测组件，401、辅助加长板，4011、板体，4012、配重安装块，4013、 导轨固定部，4014、加强筋，4015、表座安装部，4016、固定孔位，402、测量工具，4021、表座， 4022、千分表，4023、测头，4024、垫块。
