技术摘要：

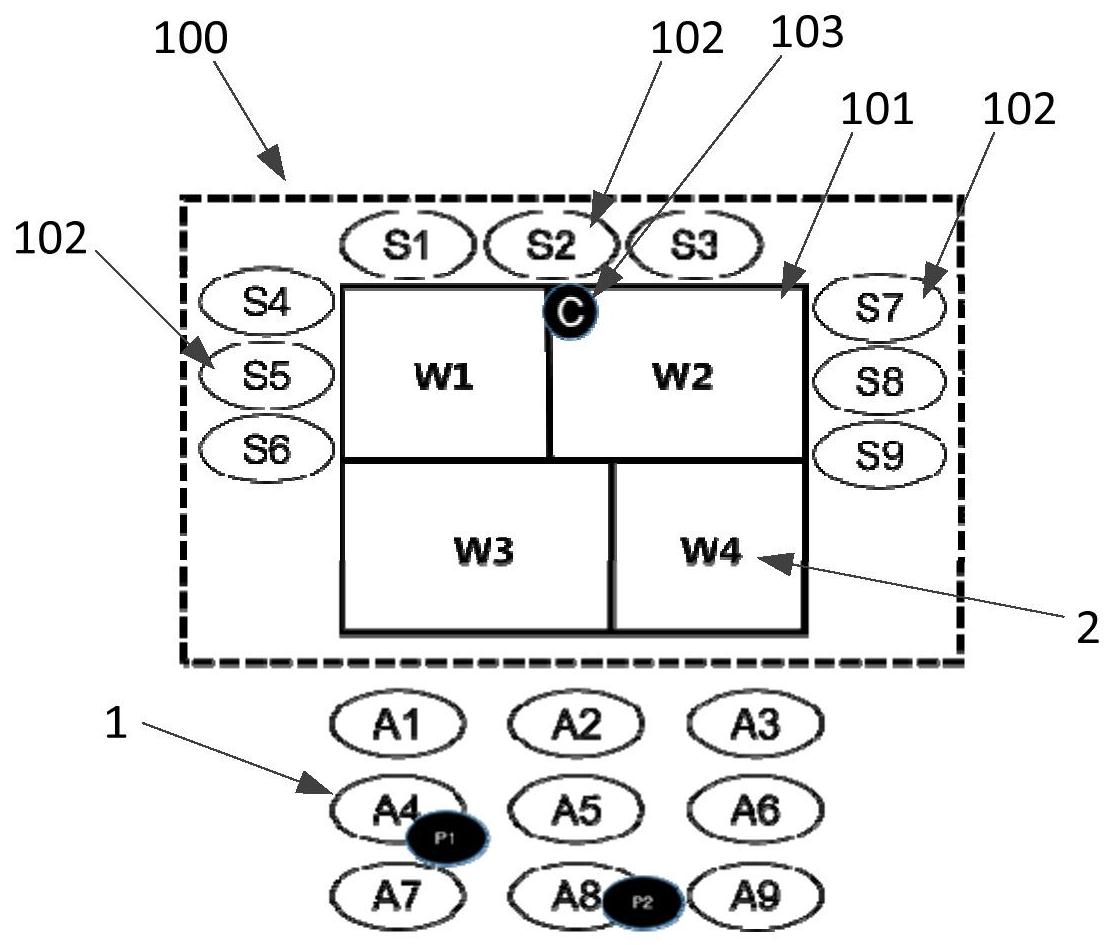

本发明提供一种音视频播放系统及播放方法、播放装置。该系统包括：显示装置；声音定向输出模组，被配置为输出定向声音信号；跟踪元件，被配置为监测位于显示屏幕的可视范围内的观看者在可视范围内所处的目标可视区域，以及监测观看者在观看所述显示屏幕时，在显示屏幕  全部
背景技术：
随着显示技术的发展，大屏幕显示装置逐步应用于家庭、公园及车站等多种场所， 响应大屏幕显示装置在公共场所多个人员的不同观看需求，分区显示不同片源的画面成为 大屏幕显示装置的技术发展趋势。 在大屏幕显示装置分区显示至少两个片源的画面时，每一个片源的画面都分别携 带自已本身与所播放片源对应的音源，而如何保证观看者能够有效收听到自己所观看片源 画面的声音，使所观看画面与收听到的声音对应，为分区显示画面时所需要解决的技术问 题。
技术实现要素：
本发明技术方案的目的是提供一种音视频播放系统及播放方法、播放装置，保证 观看者能够有效收听到自己所观看片源画面的声音，使所观看画面与收听到的声音对应。 本发明其中一实施例提供一种音视频播放系统，其中，包括： 显示装置，包括显示屏幕； 声音定向输出模组，被配置为输出定向声音信号； 跟踪元件，被配置为监测位于所述显示屏幕的可视范围内的观看者在所述可视范 围内所处的目标可视区域，以及监测所述观看者在观看所述显示屏幕时，在所述显示屏幕 上的目标显示区域； 处理器，与所述声音定向输出模组和所述跟踪元件分别连接，被配置为获取在所 述目标显示区域待输出的第一音视频数据，将所述第一音视频数据的图像信息显示在所述 目标显示区域，将所述第一音视频数据的声音信息输出至所述声音定向输出模组，使所述 声音定向输出模组朝所述目标可视区域输出定向声音信号。 可选地，所述的音视频播放系统，其中，所述声音定向输出模组的数量为至少两 个，至少两个的所述声音定向输出模组与所述可视范围内的至少两个的所述目标可视区域 一一对应，所述处理器被配置为将所述第一音视频数据的声音信息输出至与观看者所处的 所述目标可视区域相对应的所述声音定向输出模组。 可选地，所述的音视频播放系统，其中，所述目标显示区域为所述显示屏幕的第一 显示区域，所述处理器还被配置为获取在所述显示屏幕上所述第一显示区域外的第二显示 区域待输出的第二音视频数据，将所述第二音视频数据的图像显示在所述第二显示区域。 可选地，所述的音视频播放系统，其中，所述处理器还被配置为：在确定所述目标 显示区域由所述第一显示区域切换为第二显示区域时，将所述第一音视频数据的声音信息 输出至所述声音定向输出模组，切换为将所述第二音视频数据的声音信息输出至所述声音 4 CN 111580678 A 说　明　书 2/10 页 定向输出模组。 可选地，所述的音视频播放系统，其中，所述处理器在将所述第一音视频数据的声 音信息输出至所述声音定向输出模组时，将所述第一音视频数据的声音信息输出到至少两 个声音定向输出模组中的第一声音定向输出模组，所述处理器还被配置为将所述第二音视 频数据的声音信息输出至第二声音定向输出模组； 其中，所述第二声音定向输出模组所输出定向声音信号的传输方向与所述第一声 音定向输出模组所输出定向声音信号的传输方向不同。 可选地，所述的音视频播放系统，其中，所述处理器还被配置为获取输入至所述显 示装置的多个音视频数据，根据多个所述音视频数据，对所述显示屏幕进行显示区域划分， 确定所述目标显示区域和在所述目标显示区域输出的所述第一音视频数据。 可选地，所述的音视频播放系统，其中，所述声音定向输出模组包括超声定向发声 器和/或相控扬声器阵列。 可选地，所述的音视频播放系统，其中，所述跟踪元件包括： 第一摄像模组，被配置为采集所述可视范围内的图像，根据所采集的图像获得位 于所述可视范围内的观看者所处的目标可视区域； 第二摄像模组，被配置为对所述观看者进行眼球追踪，获得眼球状态信息；以及根 据所述眼球状态信息，获得所述观看者在观看所述显示屏幕时，在所述显示屏幕上的目标 显示区域。 可选地，所述的音视频播放系统，其中，所述第二摄像模组包括红外摄像元件。 本发明另一实施例还提供一种音视频播放系统的播放方法，其中，所述音视频播 放系统包括显示装置和能够输出定向声音信号的声音定向输出模组，所述方法包括： 在观看者位于所述显示装置的显示屏幕的可视范围内时，获取所述观看者在所述 可视范围内所处的目标可视区域，以及所述观看者在观看所述显示屏幕时，在所述显示屏 幕上的目标显示区域； 将在所述目标显示区域待输出的第一音视频数据的图像信息，显示在所述目标显 示区域，以及将所述第一音视频数据的声音信息输出至所述声音定向输出模组，使所述声 音定向输出模组朝所述目标可视区域输出定向声音信号。 可选地，所述的播放方法，其中，在所述声音定向输出模组的数量为至少两个，至 少两个的所述声音定向输出模组与所述可视范围内的至少两个的所述目标可视区域一一 对应时，所述将所述第一音视频数据的声音信息输出至所述声音定向输出模组，包括： 将所述第一音视频数据的声音信息输出至与观看者所处的所述目标可视区域相 对应的所述声音定向输出模组。 可选地，所述的播放方法，其中，在目标显示区域为所述显示屏幕的第一显示区域 时，所述方法还包括： 获取在所述显示屏幕上所述第一显示区域外的第二显示区域待输出的第二音视 频数据，将所述第二音视频数据的图像显示在所述第二显示区域。 可选地，所述的播放方法，其中，所述将所述第一音视频数据的声音信息输出至所 述声音定向输出模组，包括： 将所述第一音视频数据的声音信息输出到至少两个声音定向输出模组中的第一 5 CN 111580678 A 说　明　书 3/10 页 声音定向输出模组； 所述方法还包括： 将所述第二音视频数据的声音信息输出至第二声音定向输出模组； 其中，所述第二声音定向输出模组所输出定向声音信号的传输方向与所述第一声 音定向输出模组所输出定向声音信号的传输方向不同。 本发明实施例还提供一种音视频播放系统的播放装置，其中，所述音视频播放系 统包括显示装置和能够输出定向声音信号的声音定向输出模组，所述装置包括： 信息获取模块，用于在观看者位于所述显示装置的显示屏幕的可视范围内时，获 取所述观看者在所述可视范围内所处的目标可视区域，以及所述观看者在观看所述显示屏 幕时，在所述显示屏幕上的目标显示区域； 处理模块，用于将在所述目标显示区域待输出的第一音视频数据的图像信息，显 示在所述目标显示区域，以及将所述第一音视频数据的声音信息输出至所述声音定向输出 模组，使所述声音定向输出模组朝所述目标可视区域输出定向声音信号。 本发明具体实施例上述技术方案中的至少一个具有以下有益效果： 本发明实施例所述音视频播放系统，通过设置跟踪元件和声音定向输出模组，能 够保证位于目标可视区域内的观看者在观看目标显示区域时，有效收到该目标显示区域所 播放音视频数据的声音，使所观看画面与收听到的声音对应。 附图说明 图1为本发明实施例所述音视频播放系统的结构示意图； 图2为本发明所述音频视播放系统中，声音定向输出模组包括多组相控扬声器阵 列的结构示意图； 图3为本发明所述音频视播放系统中，显示屏幕的其中一分区方式的结构示意图； 图4为本发明所述音频视播放系统中，显示屏幕的另一分区方式的结构示意图； 图5为本发明实施例所述播放方法的流程示意图； 图6为本发明实施例所述播放装置的结构示意图。
