技术摘要：
本发明提供了一种信号驱动板、生产模组、以及显示模组的生产方法，该信号驱动板包括：存储芯片，用于存储数据信号，数据信号包括至少两种不同的生产工序所需要的驱动信号对应的数据信号；控制芯片，用于侦测生产工序的输入信号，并根据输入信号，访问存储芯片，获取输  全部
背景技术：
在液晶显示器件的生产过程中，需要搭配信号驱动板对显示模组进行点亮测试、 点检测试、老化测试等测试，由于各个测试工序的目的不同，需要的测试信号也会有差异。 例如点亮测试、点检测试等测试工序，目的是为了检测显示面板是否正常显示以及判定品 级并分类，此时需要信号驱动板向显示模组输出正常的电源驱动信号以及对应的画面驱动 信号；老化测试工序，目的是为了将显示面板的细微缺陷激发出来，剔除残次品，提高出货 产品的可靠度，此时需要信号驱动板向显示模组输出更高的电源驱动信号。 现有液晶显示器件的生产过程中，一种信号驱动板仅能输出一种电源驱动信号和 一种画面驱动信号，不同的生产工序需换用不同的信号驱动板。这样，一方面，信号驱动板 的种类和数量繁多，信号驱动板的利用率低，生产成本大；另一方面，对不同的信号驱动板 需要实行分开管控，在不同的生产工序之间需要进行信号驱动板的替换，操作步骤复杂，管 控难度大，易出错。 因此，现有液晶显示器件生产过程中存在信号驱动板输出信号单一的问题，需要 解决。
技术实现要素：

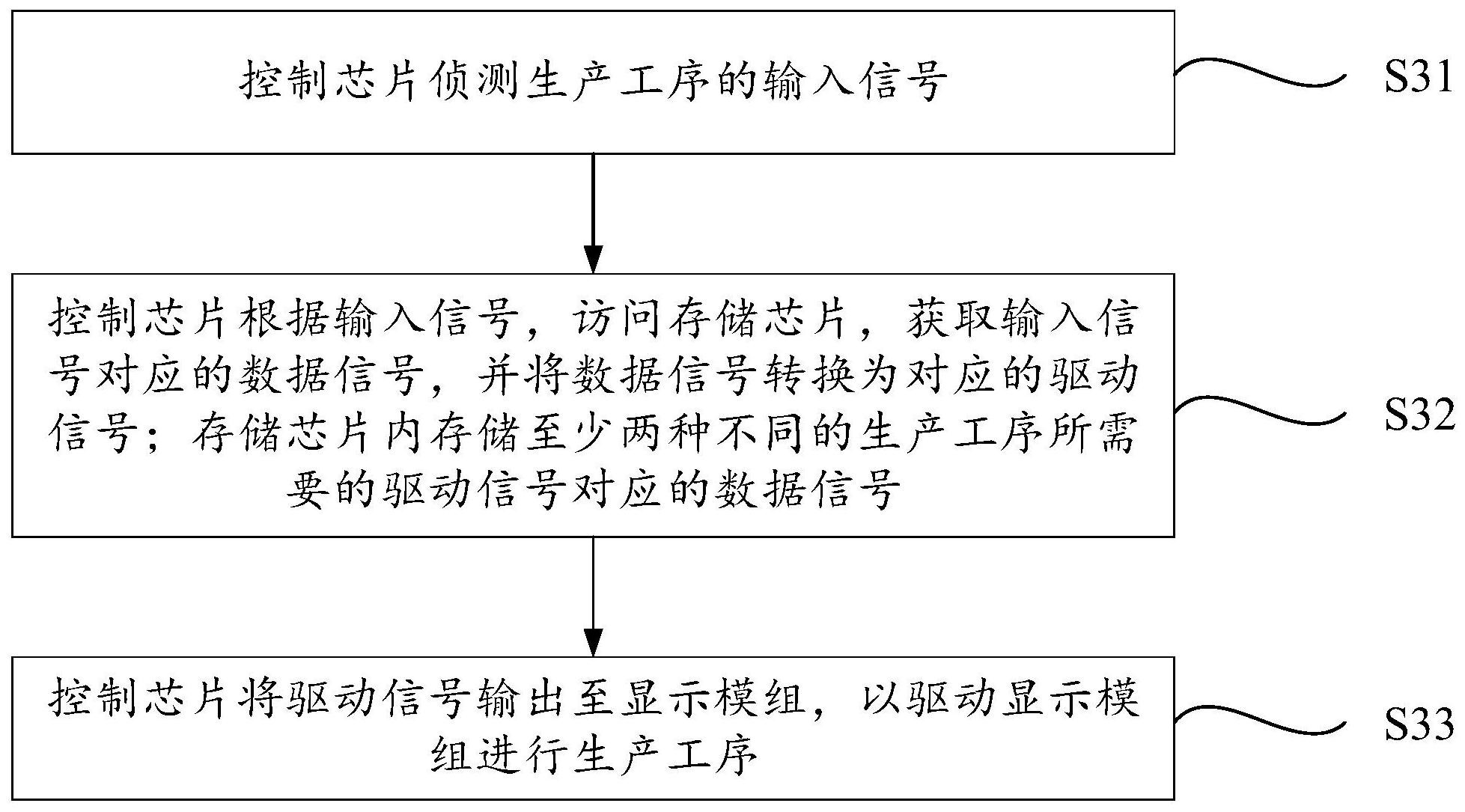

本发明提供一种信号驱动板、生产模组、以及显示模组的生产方法，以改进现有显 示器件生产过程中信号驱动板输出信号单一的问题。 为解决以上问题，本发明提供的技术方案如下： 本发明提供一种信号驱动板，其包括： 存储芯片，用于存储数据信号，所述数据信号包括至少两种不同的生产工序所需 要的驱动信号对应的数据信号； 控制芯片，用于侦测所述生产工序的输入信号，并根据所述输入信号，访问所述存 储芯片，获取所述输入信号对应的所述数据信号，并将所述数据信号转换为对应的所述驱 动信号输出至显示模组，以驱动所述显示模组进行所述生产工序。 在本发明提供的信号驱动板中，所述存储芯片包括编码型快闪记忆体、随机存取 存储器、双倍数据速率同步动态随机存储器、同步动态随机存储器、只读存储器、静态随机 存储器中的任一种。 在本发明提供的信号驱动板中，所述存储芯片包括存储单元，所述数据信号以代 码的形式存储在所述存储单元内，不同生产工序对应的所述数据信号存放在不同的所述存 储单元内。 在本发明提供的信号驱动板中，所述驱动信号包括电源驱动信号和画面驱动信 4 CN 111580291 A 说　明　书 2/8 页 号；所述电源驱动信号为输出至背光模组的所述驱动信号，用于驱动所述背光模组为显示 面板提供光源；所述画面驱动信号为输出至所述显示面板的所述驱动信号，用于驱动所述 显示面板显示画面。 在本发明提供的信号驱动板中，所述控制芯片包括侦测模块、提取转换模块、以及 输出模块；所述侦测模块用于侦测所述生产工序的输入信号；所述提取转换模块用于根据 所述输入信号，访问所述存储芯片，获取所述输入信号对应的所述数据信号，并将所述数据 信号转换为对应的驱动信号；所述输出模块用于将所述驱动信号输出到所述显示模组。 本发明提供一种生产模组，其包括显示模组、连接组件、以及本发明提供的任意一 种信号驱动板，所述信号驱动板通过所述连接组件与所述显示模组连接。 同时，本发明还提供一种显示模组的生产方法，采用本发明提供的任意一种信号 驱动板完成所述显示模组的生产工序，所述信号驱动板与显示模组通过连接组件连接构成 本发明提供的生产模组，所述生产方法包括： 控制芯片侦测生产工序的输入信号； 所述控制芯片根据所述输入信号，访问存储芯片，获取所述输入信号对应的数据 信号，并将所述数据信号转换为对应的驱动信号；所述存储芯片内存储至少两种不同的生 产工序所需要的驱动信号对应的数据信号； 所述控制芯片将所述驱动信号输出至所述显示模组，以驱动所述显示模组进行所 述生产工序。 在本发明提供的生产方法中，所述控制芯片侦测生产工序的输入信号的步骤，包 括： 通过所述控制芯片中的侦测模块侦测生产工序的输入信号。 在本发明提供的生产方法中，所述控制芯片根据所述输入信号，访问存储芯片，获 取所述输入信号对应的数据信号，并将所述数据信号转换为对应的驱动信号的步骤，包括： 所述控制芯片中的获取转换模块获取所述侦测模块侦测到的所述输入信号； 所述获取转换模块根据所述输入信号，访问所述存储芯片，获取所述输入信号对 应的所述数据信号； 所述获取转换模块将所述数据信号转换为对应的所述驱动信号。 在本发明提供的生产方法中，所述控制芯片将所述驱动信号输出到所述显示模组 的步骤，包括： 所述控制芯片中的输出模块将电源驱动信号输出至背光模组，以驱动所述背光模 组为显示面板提供光源； 所述输出模块将画面驱动信号输出至所述显示面板，以驱动所述显示面板显示画 面。 本发明提供了一种信号驱动板、生产模组、以及显示模组的生产方法，该信号驱动 板包括：存储芯片，用于存储数据信号，数据信号包括至少两种不同的生产工序所需要的驱 动信号对应的数据信号；控制芯片，用于侦测生产工序的输入信号，并根据输入信号，访问 存储芯片，获取输入信号对应的数据信号，并将数据信号转换为对应的驱动信号输出至显 示模组，以驱动显示模组进行对应的生产工序。通过采用该信号驱动板完成显示模组的生 产工序，信号驱动板与显示模组通过连接组件连接构成生产模组，利用该信号驱动板在不 5 CN 111580291 A 说　明　书 3/8 页 同生产机台的输入信号下，可以实现对显示模组输出不同的驱动信号，以满足不同的生产 工序需要的特性，提高了信号驱动板的使用效率，避免了多种信号驱动板的使用，避免了信 号驱动板的浪费，降低了生产成本，同时避免了不同信号驱动板的分开管控，避免了不同生 产工序之间不同信号驱动板的替换，简化了操作步骤，降低了信号驱动板的管控难度。 附图说明 下面结合附图，通过对本申请的
