技术摘要：
本发明涉及台式电脑散热组件技术领域，具体的说是一种台式电脑散热装置，包括收纳结构、密封结构、散热结构、限位结构、风扇和传动结构；收纳结构的设置便于快速的存储和取出电机主机机箱，进而使电脑主机的检修和维护更加方便快捷，避免了拿取电脑主机机箱造成数据线  全部
背景技术：
台式机，是一种独立相分离的计算机，完完全全跟其它部件无联系，相对于笔记本 和上网本体积较大，主机、显示器等设备一般都是相对独立的，一般需要放置在电脑桌或者 专门的工作台上，因此命名为台式机，在木材雕刻机中也使用台式电脑采用步进程序控制 精雕机工作。 然而，在木材雕刻车间的内部灰尘大，当台式主机设于控制柜的内部时，不利于散 热，且不便于将台式机的机箱拿取出来检修和维护，木材雕刻过程中的废屑灰尘容易堵塞 计算机主机的机箱，影响计算机主机的散热性能和内部的电气组件的使用稳定性，同时灰 尘容易从数据线的进线处进入到控制柜的内部。
技术实现要素：

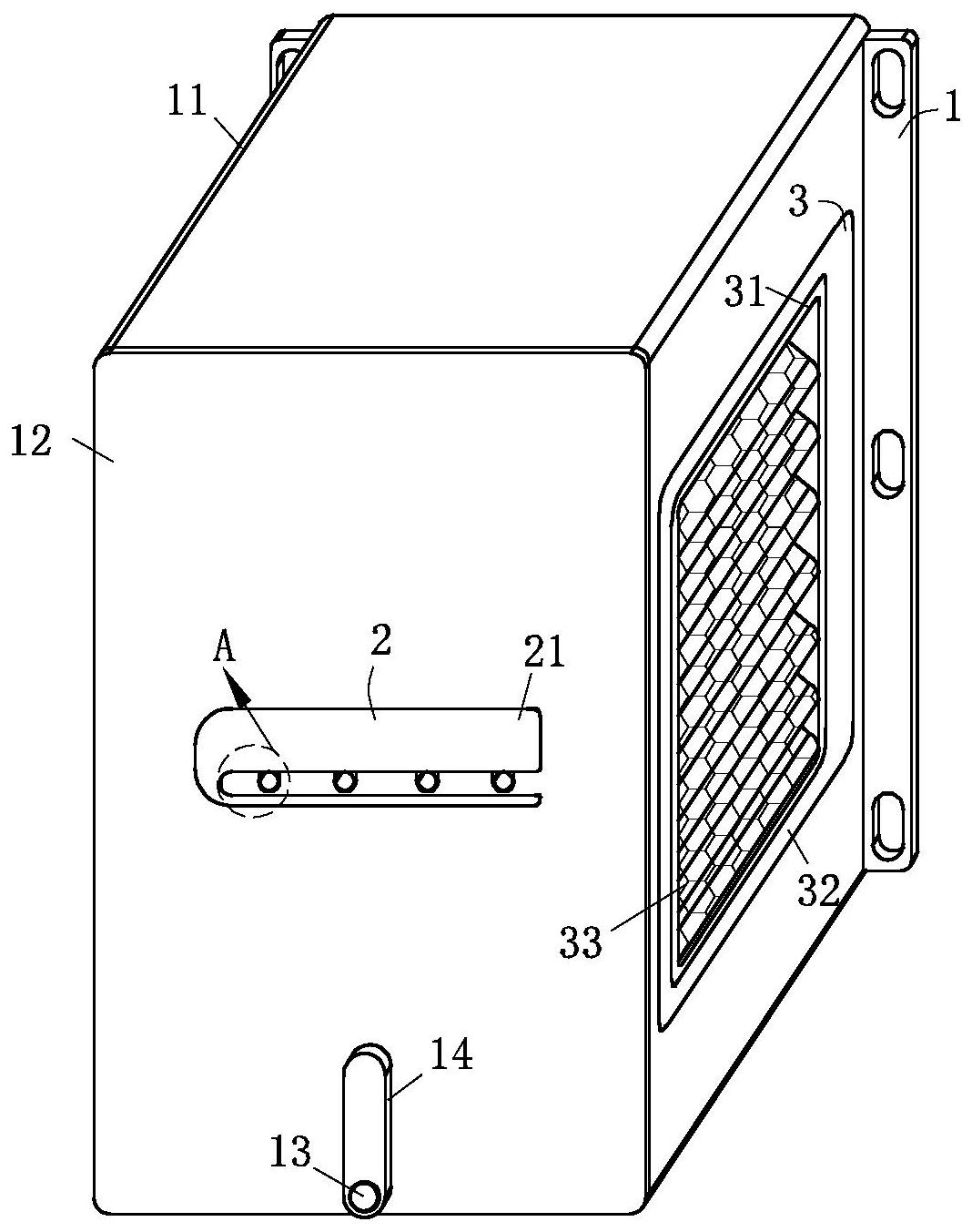

针对现有技术中的问题，本发明提供了一种台式电脑散热装置。 本发明解决其技术问题所采用的技术方案是：一种台式电脑散热装置，包括收纳 结构、密封结构、散热结构、限位结构、风扇和传动结构；用于收纳计算机主机的所述收纳结 构的侧壁设有用于固定和密封数据线的所述密封结构，且所述密封结构与所述收纳结构之 间可拆卸连接；所述收纳结构的两侧对称设有两个用于除尘散热的所述散热结构，所述收 纳结构上设有用于对所述散热结构进行限位的所述限位结构，且所述散热结构与所述密封 结构设于所述收纳结构的相邻的侧壁；所述收纳结构的内部设有用于促进空气流通的所述 风扇，且所述风扇上设有用于驱动所述散热结构抖动的所述传动结构，所述传动结构设于 两个所述散热结构之间。 具体的，所述收纳结构包括收纳框、固定框、丝杆、推杆、套筒、密封条和定位杆，所 述散热结构对称设于所述收纳框的两侧，矩形结构的侧壁不封口的用于收纳电脑主机的所 述收纳框上滑动连接有所述固定框，所述固定框上卡合有截面的端部为平行四边形的所述 密封条，所述密封条夹持于所述收纳框和所述固定框直径之间，所述定位杆固定于所述收 纳框，用于固定电脑主机的所述套筒固定于所述固定框，所述套筒与所述定位杆之间滑动 连接，所述丝杆贯穿连接于所述固定框且从所述套筒延伸至所述定位杆的内部，所述丝杆 与所述固定框之间转动连接，所述丝杆与所述定位杆之间螺纹连接，所述丝杆的端部固定 有所述推杆。 具体的，所述密封结构包括限位套、橡胶垫、滑块、线孔、滑槽和第一复位弹簧，所 述固定框的背离所述收纳框的一端螺栓连接有U形结构的所述限位套，所述固定框上设有 多个所述线孔，所述线孔与所述固定框上的所述滑槽之间导通，所述滑槽贯穿于所述固定 框，所述滑块与所述限位套之间滑动连接，所述滑块和所述固定框之间设有半环形结构的 带有存储空间的所述橡胶垫，所述滑块上的所述橡胶垫与所述固定框的内部的所述橡胶垫 4 CN 111580624 A 说　明　书 2/7 页 均设于所述线孔的内部，所述滑块背离所述橡胶垫的一端的截面为梯形，所述滑块与所述 限位套之间设有所述第一复位弹簧。 具体的，所述传动结构包括皮带、三个带轮、第二凸块和支撑架，所述风扇固定于 所述收纳框背离所述固定框的一端，所述风扇设有“十”字形结构的所述支撑架，所述风扇 上的转轴上固定有一个所述带轮，另外两个所述带轮对称转动连接于所述支撑架的两端， 所述皮带缠绕于所述带轮，与所述支撑架转动连接的所述带轮上设有所述第二凸块。 具体的，所述散热结构包括限位框、外框、过滤网、档杆、第一凸块、第二复位弹簧 和导向块，外边缘为四棱台结构的所述外框与所述收纳框之间卡合，所述限位框固定于所 述外框的内部，所述限位框的内部设有截面为波浪形结构的所述过滤网，所述档杆等距设 于所述外框的侧壁，所述档杆与所述过滤网抵触，所述档杆与所述外框之间滑动连接，所述 导向块设于所述外框的内部，所述导向块与所述外框之间滑动连接，所述档杆固定于所述 导向块，所述导向块与所述外框之间设有所述第二复位弹簧，所述第一凸块设于所述外框 朝向所述带轮的一端，所述第一凸块与所述外框之间滑动连接，所述第一凸块朝向所述导 向块的一端的截面为三角形，所述第一凸块与所述导向块抵触。 具体的，所述限位结构包括驱动块、限位条和卡块，所述外框的两端设有两个所述 限位条，所述限位条与所述外框抵触，所述限位条固定于所述收纳框，所述外框上设有转动 连接的截面为L形结构的所述卡块，所述卡块与所述限位条卡合，所述固定框和所述套筒上 设有分别与所述外框上的两个所述卡块抵触的所述驱动块。 本发明的有益效果： （1）本发明所述的一种台式电脑散热装置，收纳结构的设置便于快速的存储和取出电 机主机机箱，进而使电脑主机的检修和维护更加方便快捷，同时避免了拿取电脑主机机箱 造成数据线连接口损坏，进而使检修维护的质量更好；即：首先转动推杆，推杆配合丝杆的 使用采用了省力杠杆，进而使驱动丝杆更加省力，丝杆转动进而螺纹驱动套筒与定位杆之 间滑动，进而使套筒与收纳框之间滑动，使套筒驱动固定框背离收纳框的方向滑动，进而使 套筒上的电脑主机机箱外露出收纳框，进而便于快速的对电脑机箱进行检修维护，同时采 用套筒驱动电脑主机机箱外露，避免了搬运过程中造成电脑主机机箱与数据线的连接处损 坏，进而大大提高了电脑主机机箱的检修维护的效率及其质量，检修结束后，反向转动推 杆，丝杆转动进而螺纹驱动套筒与定位杆之间滑动，进而使套筒与收纳框之间滑动，使套筒 驱动固定框朝向收纳框的方向滑动，进而使套筒上的电脑主机机箱收纳在收纳框的内部， 使固定框上的密封条抵触于收纳框，密封条的截面的端部为平行四边形，进而使收纳框与 固定框之间的密封性能更好，进而有效的防止灰尘进入收纳框的内部。 （2）本发明所述的一种台式电脑散热装置，密封结构设于收纳结构的侧壁，进而便 于通过密封结构对与电脑主机机箱连接的数据线进行密封，有效的防止灰尘从数据线的进 线处进入电脑主机机箱中，进而提高了防尘性能，同时便于对电脑主机机箱的数据线进行 分类固定，进而使数据线与电脑主机机箱之间的稳固性更好，使检修维护更加方便快速； 即：当需要检修或者更换电脑主机机箱的数据线时，拆卸限位套与固定框之间的螺栓，第一 复位弹簧伸长驱动滑块朝背离橡胶垫的方向滑动，进而使限位套朝向背离固定框的方向滑 动，进而使限位套的拆卸更加方便快捷，滑块上的橡胶垫与固定框上的橡胶垫分离，进而对 数据线不限位，然后使滑槽外露，进而数据线可从滑槽中取出，滑槽的设置便于取出数据线 5 CN 111580624 A 说　明　书 3/7 页 的连接头，同时可以使数据线在滑槽的内部滑动，将数据线安装在不同的线孔中，多个线孔 中对称设置的两个橡胶垫的设置进而便于对数据线进行分类的固定，使数据线的检修维护 更加方便，然后数据线连接完成后，将限位套与固定框卡合，拧动固定限位套的螺栓，限位 套上的滑块抵触固定框，滑块背离橡胶垫的一端为梯形，进而使滑块产生与限位套滑动方 向垂直的力，进而使滑块朝向橡胶垫滑动，使两个橡胶垫抵触固定数据线，第一复位弹簧压 缩，橡胶垫的内部设有容纳空腔，进而形变后对数据线的密封性能更好，进而有效的防止灰 尘从线孔进入到收纳框的内部，同时使数据线的稳固性更好。 （3）本发明所述的一种台式电脑散热装置，收纳结构的两端对称设有两个用于除 尘散热的散热结构，风扇的传动结构抵触于散热结构，进而便于通过传动结构驱动散热结 构抖动，进而使散热结构的防尘性能更好，即：过滤网的截面为波浪形结构，进而使灰尘的 过滤面积更大，使通风散热性能更好，同时多个档杆抵触于过滤网，进而有效的避免了过滤 网粘接，风扇的带轮的直径远小于支撑架上的带轮的直径，进而风扇转动多圈才可通过皮 带带动另外两个带轮转动，与支撑架转动连接的带轮上的第二凸块抵触第一凸块，第一凸 块与外框之间滑动，第一凸块背离带轮的一端为三角形，进而使第一凸块驱动导向块滑动， 使导向块与第一凸块的滑动方向垂直，进而使导向块驱动第二复位弹簧压缩，进而使导向 块上的档杆驱动过滤网抖动，进而使过滤网的防堵性能更好，进而大大提高了灰尘的过滤 效果，使电脑主机机箱的使用稳定性更好。 （4）本发明所述的一种台式电脑散热装置，散热结构通过限位结构连接于收纳结 构，进而使在检修维护收纳结构的内部的电脑主机机箱时可自动的驱动限位结构使散热结 构与收纳结构之间可拆卸，进而便于快速的对散热结构进行清理，即：在卡块上设置扭力弹 簧，使卡块在复位状态时与限位条不抵触，当固定框朝向背离收纳框的一端滑动时，套筒和 固定框分别带动驱动块与卡块逐渐不抵触，进而使卡块在扭力弹簧的作用下复位，进而使 卡块与限位条不抵触，进而使外框与收纳框之间可拆卸，进而便于快速的对外框进行拆卸， 便于对散热结构进行检修维护，当固定框朝向收纳框的方向滑动时，套筒和固定框分别带 动驱动块与卡块抵触，驱动卡块旋转90°与限位条卡合，进而便于快速的安装外框。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1为本发明提供的台式电脑散热装置的一种较佳实施例的整体结构的结构示意 图； 图2为图1所示的A部放大示意图； 图3为图1所示的收纳结构与散热结构的连接结构示意图； 图4为图3所示的B部放大示意图； 图5为图3所示的C部放大示意图； 图6为图5所示的收纳结构与限位结构的连接结构示意图； 图7为图6所示的D部放大示意图； 图8为图7所示的散热结构的结构示意图； 图9为图6所示的E部放大示意图。 图中：1、收纳结构，11、收纳框，12、固定框，13、丝杆，14、推杆，15、套筒，16、密封 6 CN 111580624 A 说　明　书 4/7 页 条，17、定位杆，2、密封结构，21、限位套，22、橡胶垫，23、滑块，24、线孔，25、滑槽，26、第一复 位弹簧，3、散热结构，31、限位框，32、外框，33、过滤网，34、档杆，35、第一凸块，36、第二复位 弹簧，37、导向块，4、限位结构，41、驱动块，42、限位条，43、卡块，5、风扇，6、传动结构，61、皮 带，62、带轮，63、第二凸块，64、支撑架。
