技术摘要：

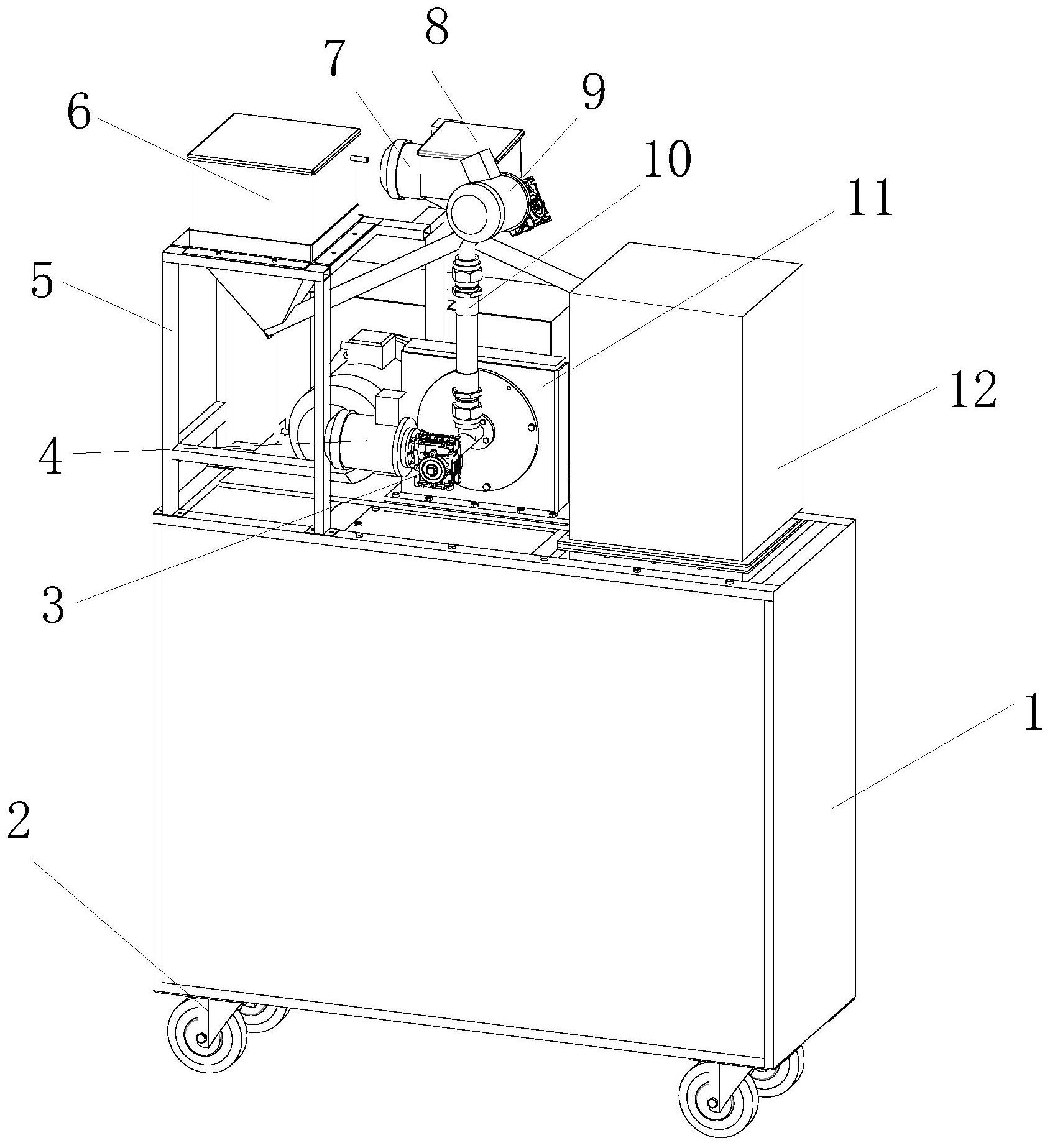

本发明公开了一种食品加工装置，包括安装箱、万向自锁轮、减速器、第一电机、支撑架、第一上料箱、第二电机、第二上料箱、第三电机、输料管、粉碎箱、固定块、存储箱、第四电机、第五电机、第一连接管、第二连接管、下料漏斗、第三连接管、粉碎滚轴、粉碎转盘、驱动杆  全部
背景技术：
食品加工，是指直接以农、林、牧、渔业产品为原料进行的谷物磨制、饲料加工、植 物油和制糖加工、屠宰及肉类加工、水产品加工，以及蔬菜、水果和坚果等食品的加工活动， 是广义农产品加工业的一种类型，在食品加工过程中，会存在许多加工步骤，其中一种便是 对原料进行粉碎。 现有的食品加工中的粉碎装置，均是简单的将物体进行上料，将其进行粉碎，使得 粉碎的质量低，工作效率低，无法对食品的原料加入量进行均匀混合，同时，在对原料进行 粉碎的过程中无法对原料进行筛选，以及多次粉碎，为此，我们提出一种食品加工装置。
技术实现要素：
本发明的目的就在于提供一种食品加工装置，通过第一电机、第二电机和第三电 机工作的启动，带动第一输送绞龙、第二输送绞龙和第三输送绞龙转动，将物料从第一上料 箱和第二上料箱内运输到粉碎箱内，第五电机带动主动皮带轮和从动皮带轮转动，从而对 物料进行粉碎，来解决现有技术中无法快速运输和粉碎物件的问题，结构简单，操作便捷， 快速输送物料并对其进行粉碎，节省时间，提高工作效率，通过振动电机带动连接块振动， 连接块与滑块通过伸缩弹簧连接，使得滑块带动帅选网振动，从而对物料进行筛选，并将筛 选剩余物料运输到放置槽内进行二次筛选，来解决现有技术中筛选质量不佳的问题，增加 筛选效果，节省筛选时间，提高筛选质量，从而提高工作效率。 本发明可以通过下述方案来实现：一种食品加工装置，包括安装箱、万向自锁轮、 减速器、第一电机、支撑架、第一上料箱、第二电机、第二上料箱、第三电机、输料管、粉碎箱、 固定块、存储箱、第四电机、第五电机、第一连接管、第二连接管、下料漏斗、第三连接管、粉 碎滚轴、粉碎转盘、驱动杆、筛选板、皮带、主动皮带轮、从动皮带轮、第一上料漏斗、第二上 料漏斗、筛选网、输送机本体、滑块、滑板、伸缩弹簧、连接块、振动头、振动电机、连接杆、螺 旋搅拌杆、第一输送绞龙、第二输送绞龙和第三输送绞龙，所述安装箱顶部设置有粉碎箱； 所述粉碎箱内部开设有粉碎槽，所述粉碎槽内设置有粉碎转盘，所述粉碎转盘的 外侧等距安装有粉碎滚轴，所述粉碎转盘、粉碎滚轴和粉碎槽相互配合，所述粉碎槽内设置 有驱动杆，且驱动杆的一端与粉碎转盘一端固定连接，所述驱动杆的另一端贯穿粉碎箱侧 壁固定有从动皮带轮； 所述安装箱顶部固定有第五电机，所述第五电机的输出轴端部固定有主动皮带 轮，所述主动皮带轮通过皮带与从动皮带轮传动连接，所述粉碎箱远离驱动杆的一端固定 有第二连接管，所述第二连接管内部安装有第一输送绞龙，且第一输送绞龙的一端设置在 粉碎槽内。 5 CN 111589552 A 说　明　书 2/6 页 本发明的进一步技术改进在于：所述安装箱顶部固定有支撑架，所述支撑架上固 定有第一电机，所述第一电机的输出轴通过减速器与第一输送绞龙的另一端固定连接； 所述支撑架顶部固定有第一上料箱，所述第一上料箱底部固定有第二上料漏斗， 所述第二上料漏斗的底端固定有第一连接管，所述第一连接管远离第二上料漏斗的一端固 定有第三电机，所述第一连接管内部设置有第三输送绞龙，且第三输送绞龙与第一连接管 转动连接，所述第三电机的输出轴端部通过减速器与第三输送绞龙端部固定连接； 所述第一连接管底部设置有输料管，且输料管的两端分别与第一连接管和第二连 接管连通，所述第一连接管的一侧固定有第三连接管，所述第三连接管远离第一连接管的 一端固定有第二电机，所述第三连接管内设置有第二输送绞龙，所述第二电机的输出轴端 部通过减速器与第二绞龙端部固定连接； 所述第三连接管上方设置有第二上料箱和第一上料漏斗，且第一上料漏斗固定在 第二上料箱底部，所述第一上料漏斗的底端与第三连接管连通。 本发明的进一步技术改进在于：所述安装箱顶部位于粉碎箱远离支撑架的一侧固 定有固定块，所述安装箱顶部固定有筛选板，且粉碎箱和固定块均固定在筛选板顶部，所述 筛选板内部开设有筛选槽和放置槽，所述粉碎槽与筛选槽连通； 所述筛选槽内滑动连接有筛选网，所述筛选网两端对称固定有滑板，所述筛选槽 两侧对称开设有滑槽，所述滑板的一侧固定有滑块，所述滑块滑动连接在滑槽内，所述滑槽 内滑动连接有连接块，且连接块位于滑块下方，所述滑槽内设置有伸缩弹簧，所述伸缩弹簧 的两端分别滑块和连接块固定连接； 所述筛选板内部固定有振动电机，所述振动电机的振动头设置在滑槽内，且振动 头与连接块相配合，所述筛选槽一侧开设有输送槽，所述输送槽的另一端与放置槽连通，所 述放置槽内设置有输送机本体，所述输送机本体顶端贯穿固定块与输料管连通，所述放置 槽底部等距开设有下料孔。 本发明的进一步技术改进在于：所述安装箱内部固定有下料漏斗，所述下料漏斗 顶部与筛选槽和放置槽连通，所述安装箱内固定有存储箱，所述存储箱内部开设有存储槽， 所述存储箱顶部固定有第四电机，所述第四电机的输出轴端部贯穿存储箱顶部设置在存储 槽内，所述存储槽内设置有连接杆，所述第四电机的输出轴端部与连接杆顶端固定连接，所 述连接杆底端固定有螺旋搅拌杆； 所述存储槽底部开设有出料槽，所述螺旋搅拌杆底端设置在出料槽内，且螺旋搅 拌杆与存储箱转动连接。 本发明的进一步技术改进在于：所述安装箱底部四角均安装有万向自锁轮。 本发明的进一步技术改进在于：该食品加工装置的使用方法具体包括以下步骤： 步骤一：将不同种类的物料分别倒入第一上料箱和第二上料箱内，使得物料分别 从第一上料箱和第二上料箱进入到对应的第一上料漏斗和第一上料漏斗，从而使得物料进 入到第一连接管和第三连接管端部，第二电机带动第二输送绞龙，从而使得第二输送绞龙 将物料运输到第一连接管上，第三电机工作，从而带动对应的第三输送绞龙转动，将物料输 送到输料管内，输料管内的物料在自身重力的影响下坠落到第二连接管内，第一电机启动， 从而带动第一输送绞龙转动，将第二连接管内的物料运输到粉碎箱内； 步骤二：第五电机开始工作，从而带动主动皮带轮转动，由于主动皮带轮与从动皮 6 CN 111589552 A 说　明　书 3/6 页 带轮通过皮带传动连接，使得从动皮带轮随着主动皮带轮的转动而转动，从而使得驱动杆 随着从动皮带轮的转动而转动，驱动杆带动粉碎转盘转动，使得粉碎转盘与外侧等角度固 定有粉碎滚轴一同转动，粉碎转盘和粉碎滚轴与粉碎槽相互配合，从而对物料进行粉碎，粉 碎后的物料从粉碎槽内进入到筛选板内； 步骤三：筛选板内的振动电机开始工作，使得振动电机的振动头与连接块相互接 触，连接块在滑槽内上下来回振动，筛选网的物料在重力的作用下向下运动，从而使得筛选 网带动滑板运动，滑板带动滑块运动，从而使得伸缩弹簧受到压缩，连接块振动的同时带动 伸缩弹簧和滑块振动，从而使得滑块在伸缩弹簧的弹力作用下上下来回振动，从而使得筛 选网上的物料的到筛选，筛选后留下的物料在振动的作用下经过输送槽运动到放置槽内； 步骤四：物料进入到放置槽后，由于振动电机的存在，物料仍然处于振动状态，由 于放置槽呈倾斜设置，使得物料向着远离筛选槽的方向运动，在运动过程中下料孔对其进 行二次筛选，并将筛选后剩余的物料通过输送机本体运输到输料管内，进行再次输送粉碎； 步骤五：筛选槽和放置槽内筛选下来的物料进入到下料漏斗内，通过下料漏斗进 入到存储箱内，存储箱内的物料向着出料槽的方向运动，与此同时，第四电机开始工作，从 而带动连接杆转动，连接杆带动螺旋搅拌杆转动，对存储槽内的物料进行下料辅助，避免存 储槽内的物料堵塞。 与现有技术相比，本发明的有益效果是： 1、本发明在使用时，将不同种类的物料分别倒入第一上料箱和第二上料箱内，使 得物料分别从第一上料箱和第二上料箱进入到对应的第一上料漏斗和第一上料漏斗，从而 使得物料进入到第一连接管和第三连接管端部，第二电机带动第二输送绞龙，从而使得第 二输送绞龙将物料运输到第一连接管上，第三电机工作，从而带动对应的第三输送绞龙转 动，将物料输送到输料管内，输料管内的物料在自身重力的影响下坠落到第二连接管内，第 一电机启动，从而带动第一输送绞龙转动，将第二连接管内的物料运输到粉碎箱内；第五电 机开始工作，从而带动主动皮带轮转动，由于主动皮带轮与从动皮带轮通过皮带传动连接， 使得从动皮带轮随着主动皮带轮的转动而转动，从而使得驱动杆随着从动皮带轮的转动而 转动，驱动杆带动粉碎转盘转动，使得粉碎转盘与外侧等角度固定有粉碎滚轴一同转动，粉 碎转盘和粉碎滚轴与粉碎槽相互配合，从而对物料进行粉碎，粉碎后的物料从粉碎槽内进 入到筛选板内；通过第一电机、第二电机和第三电机工作的启动，带动第一输送绞龙、第二 输送绞龙和第三输送绞龙转动，将物料从第一上料箱和第二上料箱内运输到粉碎箱内，第 五电机带动主动皮带轮和从动皮带轮转动，从而对物料进行粉碎，结构简单，操作便捷，快 速输送物料并对其进行粉碎，节省时间，提高工作效率。 2、筛选板内的振动电机开始工作，使得振动电机的振动头与连接块相互接触，连 接块在滑槽内上下来回振动，筛选网的物料在重力的作用下向下运动，从而使得筛选网带 动滑板运动，滑板带动滑块运动，从而使得伸缩弹簧受到压缩，连接块振动的同时带动伸缩 弹簧和滑块振动，从而使得滑块在伸缩弹簧的弹力作用下上下来回振动，从而使得筛选网 上的物料的到筛选，筛选后留下的物料在振动的作用下经过输送槽运动到放置槽内；物料 进入到放置槽后，由于振动电机的存在，物料仍然处于振动状态，由于放置槽呈倾斜设置， 使得物料向着远离筛选槽的方向运动，在运动过程中下料孔对其进行二次筛选，并将筛选 后剩余的物料通过输送机本体运输到输料管内，进行再次输送粉碎；筛选槽和放置槽内筛 7 CN 111589552 A 说　明　书 4/6 页 选下来的物料进入到下料漏斗内，通过下料漏斗进入到存储箱内，存储箱内的物料向着出 料槽的方向运动，与此同时，第四电机开始工作，从而带动连接杆转动，连接杆带动螺旋搅 拌杆转动，对存储槽内的物料进行下料辅助，避免存储槽内的物料堵塞，通过振动电机带动 连接块振动，连接块与滑块通过伸缩弹簧连接，使得滑块带动帅选网振动，从而对物料进行 筛选，并将筛选剩余物料运输到放置槽内进行二次筛选，增加筛选效果，节省筛选时间，提 高筛选质量，从而提高工作效率。 附图说明 为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。 图1为本发明整体立体结构示意图； 图2为本发明安装箱内部结构示意图； 图3为本发明安装箱顶部侧视结构示意图； 图4为本发明安装箱顶部结构示意图； 图5为本发明连接管连接结构示意图； 图6为本发明连接管连接侧视结构示意图； 图7为本发明筛选板内部结构示意图； 图8为本发明A区域放大结构示意图； 图9为本发明存储箱内部结构示意图。 图中：1、安装箱；2、万向自锁轮；3、减速器；4、第一电机；5、支撑架；6、第一上料箱； 7、第二电机；8、第二上料箱；9、第三电机；10、输料管；11、粉碎箱；12、固定块；13、存储箱； 14、第四电机；15、第五电机；16、第一连接管；17、第二连接管；18、下料漏斗；19、第三连接 管；20、粉碎槽；21、粉碎滚轴；22、粉碎转盘；23、驱动杆；24、筛选板；25、皮带；26、主动皮带 轮；27、从动皮带轮；28、第一上料漏斗；29、第二上料漏斗；30、下料孔；31、筛选网；32、筛选 槽；33、输送机本体；34、放置槽；35、滑槽；36、滑块；37、滑板；38、伸缩弹簧；39、连接块；40、 振动头；41、振动电机；42、输送槽；43、存储槽；44、连接杆；45、螺旋搅拌杆；46、出料槽；47、 第一输送绞龙；48、第二输送绞龙；49、第三输送绞龙。
