技术摘要：
本发明涉及消防设备技术领域，且公开了一种具有自动调节转速和角度的建筑消防用排烟装置，包括安装座，所述框架的内部开设有导热孔和排气孔，调节板之间设置有照射灯和光敏电阻，磁块的里侧端设置有线圈，框架的内部设置有气囊，框架的中部设置有与滑动金属片对应的固  全部
背景技术：
消防消除隐患，预防灾患，而建筑消防指建筑物内设置的火灾自动报警系统、自动 喷水灭火系统、消火栓系统等用于防范和扑救建筑物火灾的设备设施的总称，它是保证建 筑物消防安全和人员疏散安全的重要设施，同时也是现代建筑的重要组成部分。建筑消防 中常用到排烟设备，像排烟风扇等可有效降低浓雾的浓度和危害性，从而便于受困人员的 逃生和灭火。 现有的建筑消防排烟风扇功能过于单一，仅仅起到固定方向排烟的效果，当在排 烟风扇的一侧着火时，排烟风扇不能改变角度达到最大的排烟效率。另外排烟风扇的输出 功率一定，不能根据烟的浓度进行自动调节期输出功率，从而导致烟多时排烟速度慢，或烟 少时浪费多余的电力，为了解决这一问题我们提出了一种具有自动调节转速和角度的建筑 消防用排烟装置。
技术实现要素：

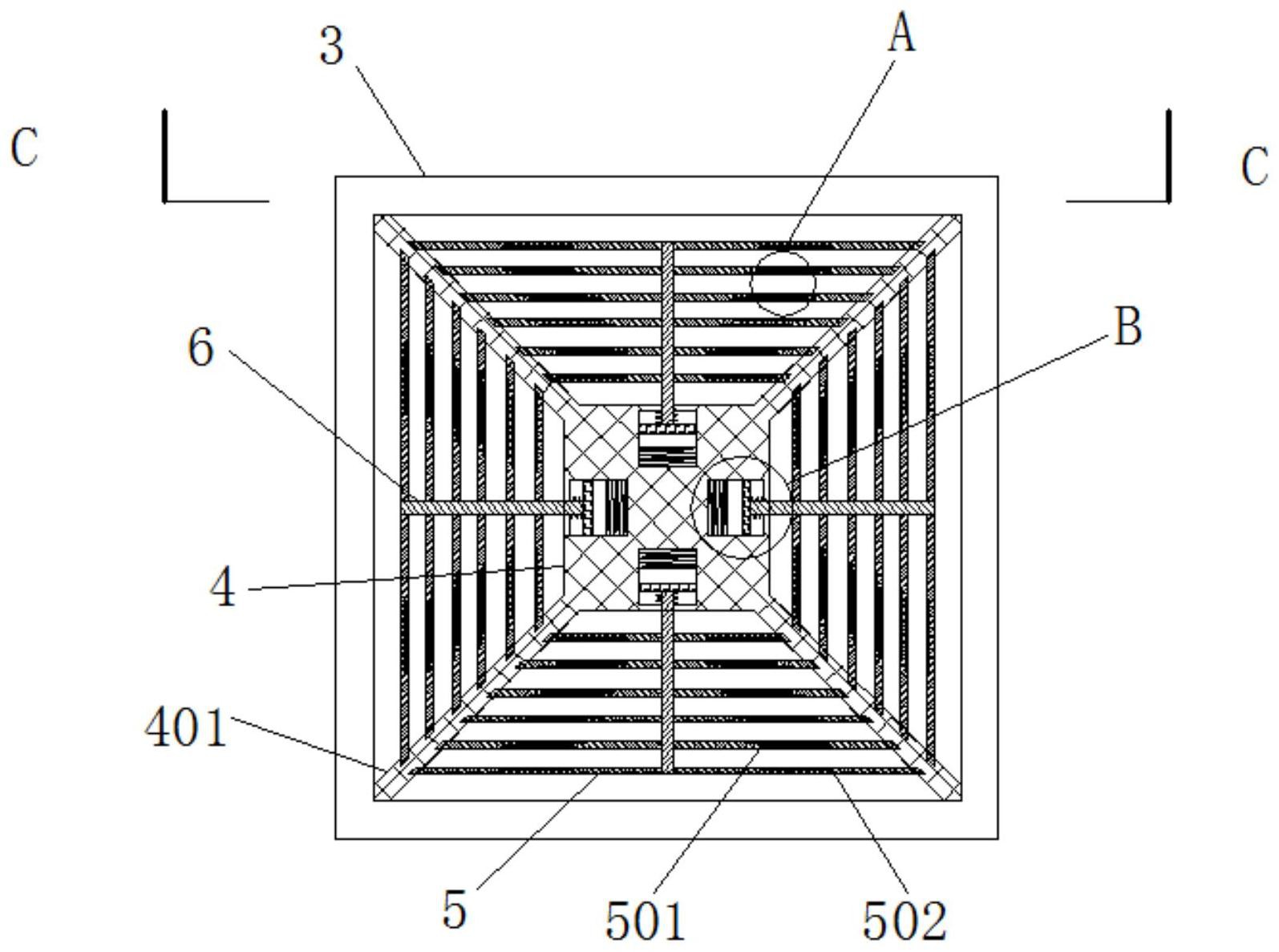

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种具有自动调节转速和角度的建筑消防用 排烟装置，具备自动调节排烟角度、自动调节排烟扇的转速、排烟效率高和避免电力浪费的 优点，解决了现有的消防排烟扇不能自动调节排烟角度、不能自动调节排烟扇的转速、排烟 效率低和电力浪费的问题。 (二)技术方案 为实现上述具备自动调节排烟角度、自动调节排烟扇的转速、排烟效率高和避免 电力浪费的目的，本发明提供如下技术方案：一种具有自动调节转速和角度的建筑消防用 排烟装置，包括安装座，所述安装座的外侧均开设有安装孔，安装座的下端固定连接有抽风 装置，抽风装置的下端固定连接有框架，框架的外侧均开设有导热孔和排气孔，框架的下部 里侧固定连接有调节撑架，调节撑架的四角与框架之间均固定连接有支架，支架之间均转 动连接有调节板，相邻的调节板之间均设置有对应的照射灯和光敏电阻，调节板的上侧中 部均固定连接有调节杆，调节杆的里侧端且在调节撑架内滑动连接有磁块，调节杆的外侧 设置有弹簧，磁块的里侧端且在调节撑架均设置有线圈，框架的内部且在导热孔的下侧均 设置有气囊，气囊的里侧端均固定连接有滑块，滑块的里侧端均设置有滑动金属片，框架的 中部且在排气孔的上侧设置有与滑动金属片对应的固定金属片。 优选的，所述导热孔在框架外侧，排气孔在框架的内侧，从而便于外部的热量通过 导热孔传递给气囊，通过排气孔排出滑动金属片和固定金属片之间的气体，从而便于滑动 金属片与固定金属片之间的接触。 3 CN 111594477 A 说　明　书 2/4 页 优选的，所述调节板与支架之间转动连接有滚动轴承，从而减小调节板与支架之 间的磨损。 优选的，所述照射灯与光敏电阻相对应，且照射灯与光敏电阻设置在调节板的中 部，从而对达到烟雾的精确检测。 优选的，所述调节板在支架上呈梯形排列，调节板在支架上分为四块，从而保证四 个方向均能自动控制调节板的调节。 优选的，所述线圈产生的磁场与相对面的磁块的磁极相同，从而保证线圈产生的 磁场推动磁块移动，磁块带动调节杆调节调节板。 优选的，所述排气孔设置在滑动金属片和固定金属片之间，且在靠近固定金属片 的一端，从而保证滑动金属片和固定金属片之间气体一直排出。 (三)有益效果 与现有技术相比，本发明提供了一种具有自动调节转速和角度的建筑消防用排烟 装置，具备以下有益效果： 1、该具有自动调节转速和角度的建筑消防用排烟装置，通过室内温度升高，高温 气体通过导热孔将热能传递给气囊，气囊受热膨胀推动滑块移动，滑块带动其上的滑动金 属片与固定金属片接触，此时，与滑动金属片与固定金属片接触串联的照射灯连通，照射灯 发射光线照射在光敏电阻上，这一结构达到了检测装置照射灯的开启，不仅可以通过烟雾 对调节板进行调节，而且还能在不使用时避免电力的浪费。 2、该具有自动调节转速和角度的建筑消防用排烟装置，通过照射灯发射光线照射 在光敏电阻上，光敏电阻上的阻值迅速降低，与光敏电阻串联的线圈电流达到最大，线圈产 生的磁场推动磁块移动到调节撑架的内部最外侧；抽风装置带动烟雾移动到某一方位的调 节板中，根据烟雾遮挡光敏电阻的浓度和范围越大，光敏电阻接收到照射灯的光线就越少， 光敏电阻内部的电阻开始增大，线圈产生的磁场强度降低，在弹簧的作用下推动磁块靠近 线圈，磁块带动调节板向正下方的方向偏移。这一结构解决了现有的消防排烟扇不能自动 调节排烟角度和电力浪费的问题。 3、该具有自动调节转速和角度的建筑消防用排烟装置，通过光敏电阻与抽风装置 并联，且与保护电阻R串联，当光敏电阻被遮挡，光敏电阻的阻值增大，通过并联电阻可知， 光敏电阻和抽风装置整体电阻增大，抽风装置分摊保护电阻R中的电压，抽风装置的输出增 大，从而达到提高排烟扇的转速的目地。这一结构解决了现有的消防排烟扇不能自动调节 排烟扇的转速和排烟效率低的问题。 附图说明 图1为本发明整体立体结构示意图； 图2为本发明框架仰视结构示意图； 图3为本发明图2中A处的结构放大图； 图4为本发明图2中B处的结构放大图； 图5为本发明图2中C-C处的结构剖视图； 图6为本发明电路关系连接示意图。 图中：1安装座、101安装孔、2抽风装置、3框架、301导热孔、302排气孔、4调节撑架、 4 CN 111594477 A 说　明　书 3/4 页 401支架、5调节板、501照射灯、502光敏电阻、6调节杆、7磁块、8弹簧、9线圈、10气囊、11滑 块、1101滑动金属片、12固定金属片。
