技术摘要：
公开一种光学模组、电子设备和眼镜，涉及光学领域，用于简化光学模组、电子设备及眼镜的结构。该光学模组包括镜筒主壳体、至少一个调光透镜、第一盖体组件和第二盖体组件；所述镜筒主壳体的相对两端分别设置有第一开口和第二开口；所述镜筒主壳体的内周壁上设置有至少  全部
背景技术：
随着技术的不断发展，越来越多不同类型的电子设备出现在人们的生活中。其中， VR(Virtual  Reality，虚拟现实)眼镜和AR(Augmented  Reality，增强现实)眼镜由于具有 佩戴方便、实用性强等优点，受到了广泛的关注。
技术实现要素：

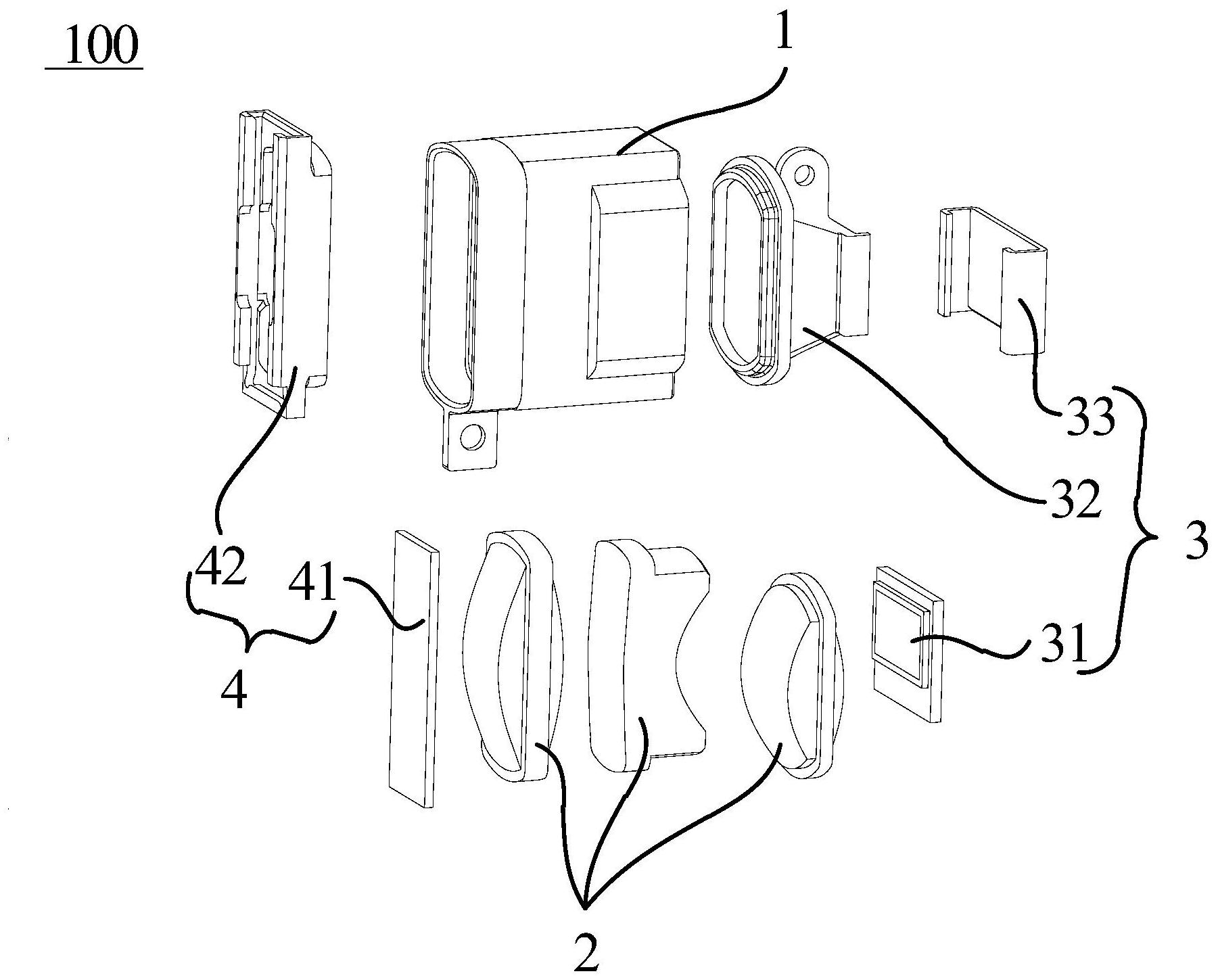

本公开的目的在于提供一种光学模组、电子设备和眼镜，用于简化光学模组、电子 设备及眼镜的结构。 为了实现上述目的，本公开提供如下技术方案： 一方面，提供一种光学模组。所述显示模组包括镜筒主壳体、至少一个调光透镜、 第一盖体组件和第二盖体组件。所述镜筒主壳体的相对两端分别设置有第一开口和第二开 口；所述镜筒主壳体的内周壁上设置有至少一个限位部，所述至少一个限位部沿第一方向 依次间隔排列；所述第一方向由所述第一开口和所述第二开口中的一者指向另一者。所述 至少一个调光透镜安装于所述镜筒主壳体内；每个调光透镜与一个限位部在所述第一方向 上相抵接，以通过各限位部阻止相应的调光透镜朝向所述第一开口或者所述第二开口运 动。所述第一盖体组件设置于所述第一开口上；所述第一盖体组件包括光源，所述光源被配 置为向所述至少一个调光透镜发射影像光束；所述第二盖体组件设置于所述第二开口上； 所述第二盖体组件包括透明部件，所述透明部件能够使通过所述至少一个调光透镜后的影 像光束透射至所述镜筒主壳体的外部。 在一些实施例中，该光学模组还包括：设置于相互抵接的所述调光透镜与所述限 位部之间的粘接剂。 在一些实施例中，所述第一盖体组件还包括后盖和中间贯通的筒状主体。所述筒 状主体的第一端部包括嵌入至所述第一开口内的第一部分以及与所述第一开口的端面相 抵接的第二部分；所述筒状主体的第二端部内侧设置有用于安装所述光源的光源安装位； 所述光源安装于所述光源安装位内。所述后盖与所述筒状主体的第二端部相连，以将所述 光源固定于所述后盖与所述筒状主体之间。 在一些实施例中，所述光源安装位呈阶梯状。 在一些实施例中，所述后盖包括：后盖主体；自所述后盖主体的相对两端分别向垂 直于所述后盖主体的方向延伸的两个第一延伸部；以及，自各第一延伸部的远离所述后盖 主体一端向另一延伸部延伸的第二延伸部。其中，相连的所述第二延伸部、所述第一延伸部 和所述后盖主体三者之间形成定位槽，所述筒状主体第二端部的相对两端分别位于一个定 位槽内。 在一些实施例中，所述光学模组还包括：设置于所述筒状主体与所述镜筒主壳体 4 CN 111610633 A 说　明　书 2/8 页 之间的粘接剂；和/或，设置于所述筒状主体与所述后盖之间的粘接剂；和/或，设置于所述 筒状主体与所述光源之间的粘接剂。 在一些实施例中，所述第一盖体组件还包括：设置于所述筒状主体外表面上的第 一固定板，所述第一固定板上设置有第一固定孔。 在一些实施例中，所述第二盖体组件还包括：中间贯通的框体，所述框体包括嵌入 所述第二开口内的第三部分以及与所述第二开口的端面相抵接的第四部分。所述第四部分 内侧设置有定位滑槽，所述定位滑槽沿滑动方向的至少一端设置有开口。所述透明部件设 置于所述定位滑槽内。 在一些实施例中，所述光学模组还包括：设置于所述框体与所述镜筒主壳体之间 的粘接剂；和/或，设置于所述透明部件与所述滑槽之间的粘接剂。 在一些实施例中，所述至少一个限位部包括逐渐远离所述第一开口的第一限位 面、第二限位面和第三限位面，所述第一限位面朝向所述第一开口，所述第二限位面和所述 第三限位面朝向所述第二开口。所述至少一个调光透镜包括第一调光透镜、第二调光透镜 和第三调光透镜，所述第一调光透镜的边缘设置有与所述第一限位面相抵接第一限位凸 缘，所述第二调光透镜的边缘设置有与所述第二限位面相抵接第二限位凸缘，所述第三调 光透镜的边缘设置有与所述第三限位面相抵接第三限位凸缘。 在一些实施例中，所述第一调光透镜为双凸透镜；和/或，所述第二调光透镜为凹 凸透镜，且所述第二调光透镜的凹面朝向所述第一开口，所述第二调光透镜的凸面朝向所 述第二开口；和/或，所述第三调光透镜为双凸透镜。 在一些实施例中，所述光学模组还包括：设置于所述镜筒主壳体外表面上的第二 固定板，所述第二固定板上设置有第二固定孔。 在一些实施例中，所述光学模组还包括：光波导显示镜片，所述光波导显示镜片的 侧面与所述透明部件相抵接，以使所述影像光束能够从所述光波导显示镜片的侧面进入所 述光波导显示镜片中。 在一些实施例中，所述光学模组还包括：设置于所述光波导显示镜片与所述透明 部件之间的粘接剂。 在一些实施例中，所述光源包括显示装置或投影装置。 另一方面，提供一种电子设备。所述电子设备包括：至少一个如上述任一项实施例 所述的光学模组。 再一方面，提供一种眼镜。所述眼镜包括：支撑结构；以及，至少一个如上述任一项 实施例所述的光学模组，所述光学模组安装于所述支撑结构上。 在一些实施例中，所述支撑结构包括：相互配合的镜框主体和镜框上盖，所述镜框 主体与所述镜框上盖之间限定出用于容纳所述光学模组的容纳空间；佩戴支架，与所述镜 框主体相连。 本公开提供的光学模组、电子设备和眼镜具有如下有益效果： 本公开提供的光学模组，具有零部件数量少、整体结构简单，且定位精确、组装方 便的优点，而且组装后体积小、重量轻，这使得在将该光学模组安装于电子设备(例如AR眼 镜)中时，能够大幅减小电子设备的体积和重量，进而使得该电子设备具有携带方便的优 点。 5 CN 111610633 A 说　明　书 3/8 页 本公开提供的电子设备和眼镜所能实现的有益效果，与上述技术方案提供的光学 模组所能达到的有益效果相同，在此不做赘述。 附图说明 为了更清楚地说明本公开中的技术方案，下面将对本公开一些实施例中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本公开的一些实施例的附 图，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。此外，以下描述 中的附图可以视作示意图，并非对本公开实施例所涉及的产品的实际尺寸、方法的实际流 程、信号的实际时序等的限制。 图1为根据一些实施例的一种光学模组在分解状态下的示意图； 图2为根据一些实施例的一种光学模组在组合状态下的示意图； 图3为根据一些实施例的一种光学模组的一个剖视图； 图4为根据一些实施例的一种光学模组的另一个剖视图； 图5为根据一些实施例的另一种光学模组的结构图； 图6为根据一些实施例的一种眼镜在分解状态下的示意图； 图7为根据一些实施例的一种眼镜在组合状态下的示意图。
