技术摘要：
本发明提供一种电缆局部放电高精度定位和噪音去除方法及装置，包括外壳和显示屏，所述外壳的顶部开设有安装槽，所述显示屏通过转动轴安装在安装槽内，所述外壳的前侧开设有圆槽一，所述圆槽一远离开口端的内侧壁的中心位置处开设有圆槽二，所述圆槽二两侧的内侧壁之间  全部
背景技术：
当前针对配电电缆的主要检测手段为电缆振荡波局部放电检测和0.1Hz超低频正 弦波检测。两种手段均为离线检测方式，无法反映电缆短期内的劣化和故障，也不能实时记 录电缆老化过程。应用于高压电缆在线监测的主要方式(光纤测温，接头局部放电，接地环 流等)限于成本不适宜大规模在配电电缆上推广，配电电缆缺乏经济有效的监测方案，为 此，本发明提出一种电缆局部放电高精度定位和噪音去除方法及装置。
技术实现要素：

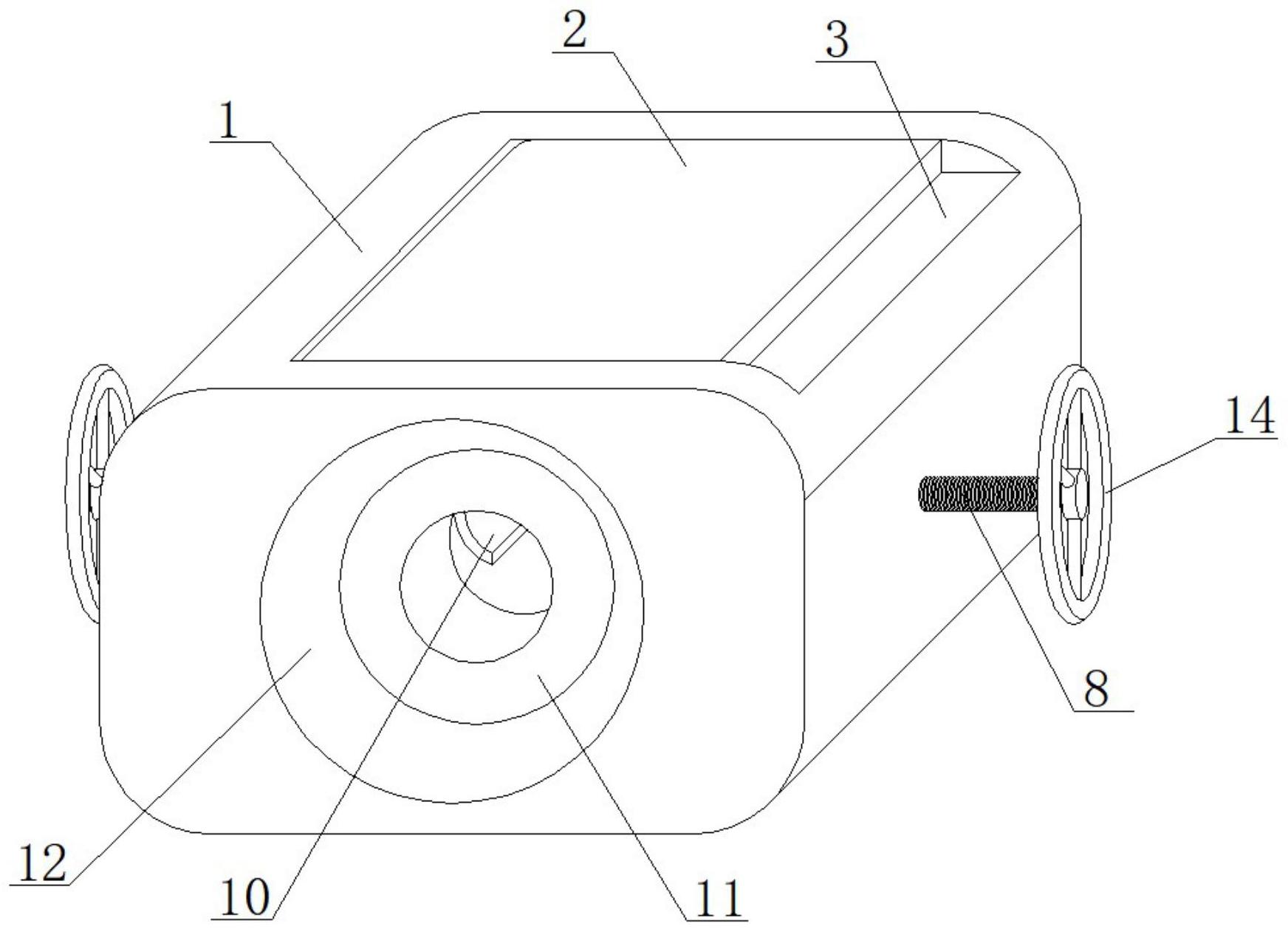

为了解决现有技术存在的问题，本发明提供了一种电缆局部放电高精度定位和噪 音去除方法及装置，该电缆局部放电高精度定位和噪音去除方法及装置设计合理，提供了 一种稳定且高效的适用于地下环境的同步机制，为在电缆两端建立以电缆为传播通道，不 依赖外部环境的双端通信机制，进而实现时间同步以及定位，从而提高定位精度。 为了实现上述目的，本发明是通过如下的技术方案来实现：一种电缆局部放电高 精度定位和噪音去除装置，包括外壳和显示屏，所述外壳的顶部开设有安装槽，所述显示屏 通过转动轴安装在安装槽内，所述外壳的前侧开设有圆槽一，所述圆槽一远离开口端的内 侧壁的中心位置处开设有圆槽二，所述圆槽二两侧的内侧壁之间固定安装有限位滑杆，所 述圆槽二的两侧均开设有伸缩槽，所述伸缩槽远离开口端的内侧壁上开设有螺孔，螺杆的 一端通过外螺纹与内螺纹配合穿过螺孔并延伸至伸缩槽内，所述螺杆处于伸缩槽内的一端 固定安装有绝缘杆，所述绝缘杆的一端通过转动轴安装有弧形金属夹板，所述弧形金属夹 板上开设有通孔，所述弧形金属夹板通过通孔套设在限位滑杆上，所述圆槽一内固定安装 有电流互感器，所述圆槽一的开口端设置有斜面。 作为本发明的一种优选实施方式，所述外壳内安装有处理器和蓄电池，所述处理 器与电流互感器电性连接，所述蓄电池通过供电电路与处理器电性连接，所述处理器通过 通信电路与弧形金属夹板电性连接。 作为本发明的一种优选实施方式，所述螺杆的一端固定安装有圆把手。 作为本发明的一种优选实施方式，所述螺杆、绝缘杆和弧形金属夹板的数量均为2 个。 一种电缆局部放电高精度定位和噪音去除方法，包括以下步骤： 步骤一：两端互感器同步；对中压电缆局部放电的长距离监测，采用在电缆两端安 装由高频电流互感器(11)构成的测量单元实现，利用电缆本体的传输线特性实现两端传感 器的时间同步，通过局部放电信号到达两个电流互感器(11)的时间差进行定位； 步骤二：局部放电监测实现；首先实现电缆两端的时间同步和局部放电定位算法， 3 CN 111551832 A 说　明　书 2/4 页 需要的时间精度为20ns至40ns之间，由于地下环境的信号屏蔽效应，传统的GPS同步方式无 法满足使用要求，需要开发一种稳定且高效的适用于地下环境的同步机制，在电缆两端建 立以电缆为传播通道，不依赖外部环境的双端通信机制，进而实现时间同步以及定位； 步骤三：噪声去除及位置定位；其次通过去噪声算法提高信号检测的灵敏度，局部 放电高频信号容易淹没在背景噪声中，根据不同的去噪方法的原理以及在场景中的应用情 况，调研现场噪音类型，分析不同去噪算法的适应性，噪声类型分为白噪声和实际场景检测 到的噪声，在在后台输出局部放电的位置和强度信息。 作为本发明的一种优选实施方式，所述去噪方法有频段筛选、小波分析、Hilbert- huang、时频域分析等以及神经网络方法，结合噪声类型基于去噪声进行对比分析. 本发明的有益效果：本发明的一种电缆局部放电高精度定位和噪音去除装置，包 括外壳、显示屏、安装槽、圆槽一、圆槽二、限位滑杆、伸缩槽、螺杆、绝缘杆、弧形金属夹板、 电流互感器、斜面、蓄电池和圆把手。 1、此电缆局部放电高精度定位和噪音去除方法提供了一种稳定且高效的适用于 地下环境的同步机制，为在电缆两端建立以电缆为传播通道，不依赖外部环境的双端通信 机制，进而实现时间同步以及定位，从而提高定位精度。 2、此电缆局部放电高精度定位和噪音去除方法实测线路中的典型噪声，结合噪声 类型对这些方法进行对比分析，有针对性地设计去噪算法，提高去噪效率，最后在后台输出 局部放电的位置和强度信息，实现对故障率更高的配电电缆的有效监测，保障配电网安全。 3、此电缆局部放电高精度定位和噪音去除装置能够有效的提高使用的效率，在使 用时，直接将电缆插入圆槽一内的电流互感器，然后延伸至圆槽二内，再使用弧形金属夹板 固定即可，就可以完成通信和检测，方便快捷。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见的，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其它的附图。 图1为一种电缆局部放电高精度定位和噪音去除装置的结构示意图； 图2为一种电缆局部放电高精度定位和噪音去除装置的剖面示意图； 图3为一种电缆局部放电高精度定位和噪音去除方法的检测示意图； 图4为一种电缆局部放电高精度定位和噪音去除方法步骤流程图； 图中：1、外壳；2、显示屏；3、安装槽；4、圆槽一；5、圆槽二；6、限位滑杆；7、伸缩槽； 8、螺杆；9、绝缘杆；10、弧形金属夹板；11、电流互感器；12、斜面；13、蓄电池；14、圆把手。
