技术摘要：
本发明公开了一种农产品农药残留检测装置，属于农药残留检测技术领域。一种农产品农药残留检测装置，包括粉碎箱、混料箱、传动结构和粉碎结构，粉碎箱与混料箱相互固定连接，且粉碎箱位于混料箱的上侧，粉碎箱底部开口处设有第一电磁阀，混料箱靠近上侧的侧端部设有进  全部
背景技术：
农业产业化的发展使农产品的生产越来越依赖于农药、抗生素和激素等外源物 质。我国农药在农产品的用量居高不下，而这些物质的不合理使用必将导致农产品中的农 药残留超标，影响消费者食用安全，严重时会造成消费者致病、发育不正常，甚至直接导致 中毒死亡。农药残留超标也会影响农产品的贸易，世界各国对农药残留问题高度重视，对各 种农副产品中农药残留都规定了越来越严格的限量标准，使中国农产品出口面临严峻的挑 战。 现有技术中一般直接检测农产品外表的农药残留量，其只能检测残留在外表的农 药含量而无法检测农产品内部是否有农药残留；或者直接将农产品粉碎后检测其农药残留 量，其无法分别检测出农产品的外表和内部各残留多少农药。
技术实现要素：

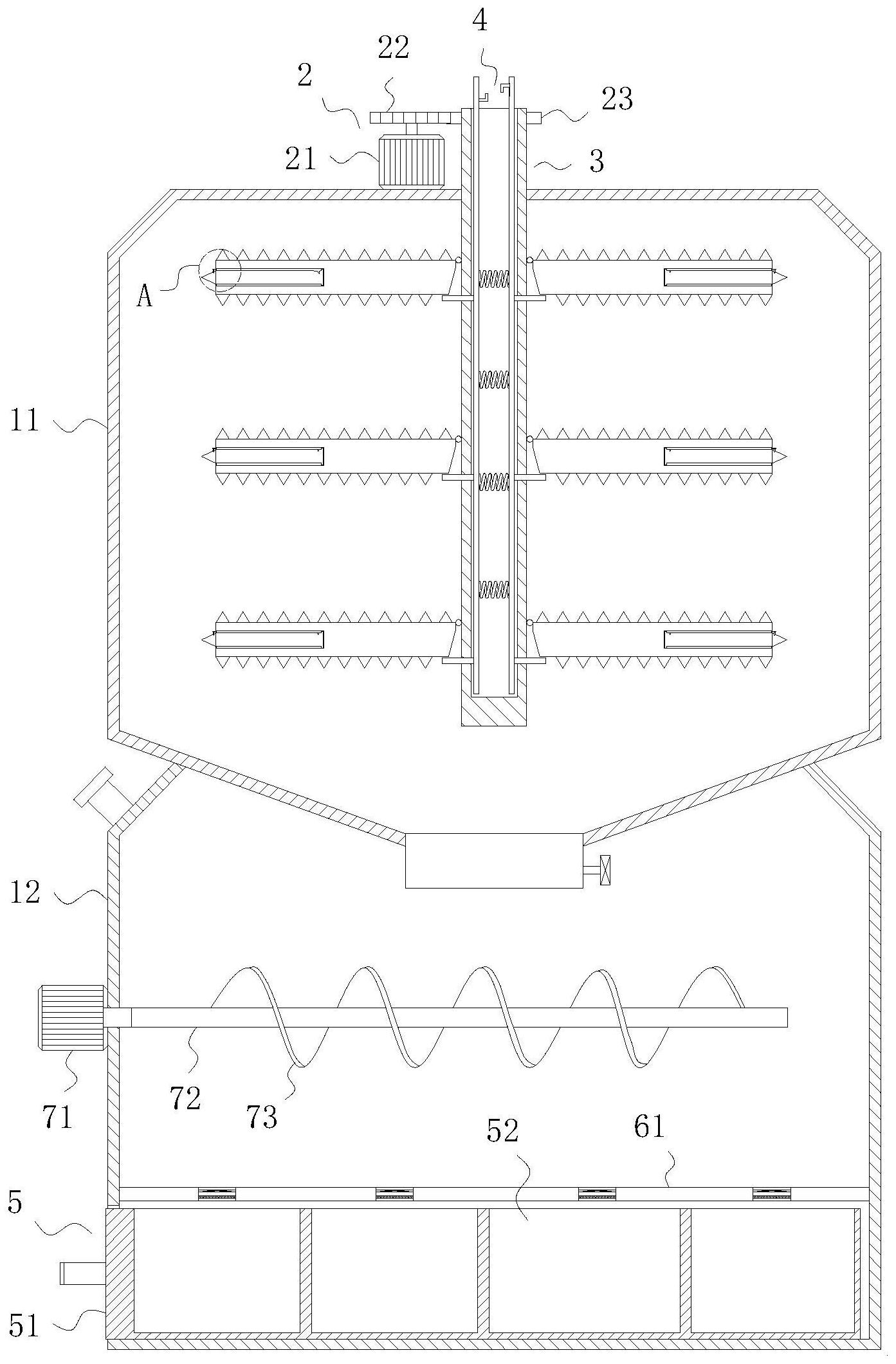

1．要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种农产品农药残留检测装置， 它可以通过粉碎件的设置，将待检测农产品粉碎，使得农产品外表面和农产品内部的农药 残留均可被检测到，提高检测效率，且粉碎件还可起到清理农产品粉碎物的作用，同时通过 粉碎箱和混料箱的设置，集待检测农产品的粉碎、稀释和检测为一体，减少检测过程中所需 的占地面积，操作简单方便。 2．技术方案 为解决上述问题，本发明采用如下的技术方案。 一种农产品农药残留检测装置，包括粉碎箱、混料箱、传动结构和粉碎结构；所述 粉碎箱与混料箱相互固定连接，且粉碎箱位于混料箱的上侧； 所述粉碎箱底部开口处设有第一电磁阀；所述混料箱靠近上侧的侧端部设有进水口； 所述粉碎箱用于盛放待检测农产品并对农产品进行粉碎处理；所述混料箱用于将粉碎 后的待检测农产品与清水混合均匀； 所述粉碎结构部分位于粉碎箱内部，且粉碎结构用于粉碎待检测农产品外表及农产品 内部； 所述粉碎结构在粉碎箱内的横向长度和倾斜角度可变，且粉碎结构用于清理粉碎箱内 壁残留的粉碎后的农产品； 所述传动结构设于粉碎箱上部，且传动结构用于驱动粉碎结构在粉碎箱内做旋转运 动； 所述混料箱内设有阻隔结构，所述阻隔结构将混料箱内部分为混合腔和反应腔，且混 4 CN 111551547 A 说　明　书 2/7 页 合腔位于反应腔的上侧； 所述混合腔内设有用于使粉碎后的农产品与清水混合均匀的搅动结构； 所述反应腔内设有可供与清水混合后的农产品流入并产生化学反应的试剂存放结构， 所述试剂存放结构与混料箱可拆卸连接。 进一步的，所述传动结构包括固设于粉碎箱上部的第一旋转电机、固设于第一旋 转电机输出端的主动齿轮和啮合连接于主动齿轮侧端的从动齿轮，第一旋转电机启动时， 带动主动齿轮转动，主动齿轮与从动齿轮之间的啮合作用使得从动齿轮跟随主动齿轮转 动，进而带动粉碎结构转动。 进一步的，所述粉碎结构包括旋转筒、固设于旋转筒位于粉碎箱内的外端的多组 粉碎件、设于旋转筒内部的用于改变粉碎件的倾斜角度的调节结构和设于调节结构上的用 于对调节结构进行固定的钩合结构，所述旋转筒底端贯穿粉碎箱上端并延伸至粉碎箱内 部，所述从动齿轮固设于旋转筒位于粉碎箱外的一端的外侧，当粉碎件的倾斜角度发生一 定程度的改变时，粉碎件的轴向长度变长，可对农产品粉碎后粉碎箱的内壁进行清理，且粉 碎件可做旋转运动，有助于使破碎的农产品更快落下。 进一步的，所述粉碎件包括两个关于旋转筒对称分布的破碎体，所述破碎体包括 转动连接于旋转筒外壁的连接部（连接部的右上端与旋转筒外壁相转动，进而使得连接部 可绕旋转筒外壁向下转动一定的角度，且连接部的右端与连接部底端之间设有切面，使得 连接部绕旋转筒外壁转动时，通过切面的设置，连接部可转动的范围更大）、固设于连接部 外壁的多个破碎齿（最好将破碎齿设于连接部的下半部分外壁上，进而可使连接部倾斜时， 粘在破碎齿上的农产品粉碎物容易在重力作用下落下）、开设于连接部远离旋转筒的一端 的滑槽、滑动连接于滑槽内的第一延伸部和第二延伸部以及设于连接部远离旋转筒一端的 限位结构，所述限位结构用于对第一延伸部和第二延伸部露出滑槽的最小长度位置和最大 长度位置进行固定，所述第一延伸部和第二延伸部为一体式结构，初始状态下，第二延伸部 隐藏于滑槽内，仅第一延伸部露出滑槽外，此状态下的粉碎件长度最小，用于对粉碎箱内的 农产品进行粉碎操作，当农产品粉碎较完全时，通过调节调节结构使调节结构失去对粉碎 件的支撑，此时粉碎件在自身重力作用下开始绕旋转筒外壁向下转动，限位结构逐渐脱离 第一限位槽，当转动至第一延伸部恰好与粉碎箱内壁相接触的合适位置后，第一延伸部和 第二延伸部跟随连接部的转动而开始滑出滑槽外，第二延伸部滑动至滑槽的最前侧部位， 同时限位结构卡入第二限位槽内，此状态下，第一旋转电机启动，可带动旋转筒和粉碎件做 旋转运动，使第一延伸部对粉碎箱内壁上可能附着的农产品粉碎物进行刮除，位于每相邻 的上下两个第一延伸部之间的间隙中的粉碎箱内壁附着的农产品粉碎物，虽然接触不到第 一延伸部，但是随着上侧第一延伸部的刮除作用，部分刮落的农产品粉碎物可将下侧的农 产品粉碎物携带刮落。 进一步的，所述限位结构包括转动连接于连接部远离旋转筒的一端的限位部和设 于限位部底端的导向面，所述限位部与连接部之间的转动连接部位处位于连接部上侧，所 述第一延伸部靠近限位部的侧端开设有第一限位槽，所述第二延伸部上端开设于第二限位 槽（所述第二限位槽和第一限位槽与导向面相接触的内壁与限位部所在的竖直平面之间的 夹角均大于导向面与限位部所在的竖直平面之间的夹角，且第二限位槽与限位部所在的竖 直平面之间的夹角大于第一限位槽与导向面相接触的内壁与限位部所在的竖直平面之间 5 CN 111551547 A 说　明　书 3/7 页 的夹角），在连接部开始倾斜的时候，限位部的导向面开始沿着第一限位槽的左侧内壁滑出 第一限位槽外，进而连接部继续倾斜时，第二延伸部可逐渐在滑槽内向外滑动，同时第二延 伸部上部的切面始终与限位部的底部相接触，当第二延伸部移动至靠近滑槽内部的最前侧 部位时，限位部卡入第二限位槽内，完成对第二延伸部的固定，进而实现第一延伸部的固 定，第一延伸部可对粉碎箱内壁进行刮除工作。 进一步的，所述调节结构包括两个对称的移动板、固设于两个移动板相互远离的 一端的多个抵触部和固设于两个移动板之间的多个压缩弹簧，所述移动板在旋转筒内滑 动，所述抵触部远离移动板的一端贯穿旋转筒侧壁并延伸至旋转筒外，所述抵触部位于旋 转筒外的一端与连接部底端相接触，初始状态下，抵触部与连接部底部接触，使得连接部可 保持水平的状态，当对农产品的粉碎物进行刮除工作时，将两个移动板向相互靠近的方向 推动，压缩弹簧处于压缩状态，抵触部跟随移动板向远离连接部的方向移动，直至连接部右 端与底端之间的切面与竖直平面平行时停止移动，此时抵触部小部分位于旋转筒外，同时 第一钩合部和第二钩合部恰好处于钩合状态，对两个移动板进行固定，当使连接部恢复水 平状态时，继续将两个移动板向相互靠近的方向移动使抵触部不再对连接部抵触，连接部 继续向下转动一定角度，使得连接部上的切面与连接部外壁接触，此时限位部脱离第二限 位槽外，松开移动板后，连接部逐渐恢复原状态。 进一步的，所述钩合结构包括固设于其中一移动板外壁的第一钩合部、开设于另 一移动板外壁的移动槽和滑动连接于移动槽内的第二钩合部，（第一钩合部和第二钩合部 分别安装于两个移动板相互靠近的外壁上）所述第一钩合部和第二钩合部相钩合，初始状 态下，即对农产品进行粉碎时，第一钩合部和第二钩合部处于未钩合状态，当粉碎完成后对 粉碎箱内壁上残留的粉碎农产品进行清理时，将两个移动板向相互靠近的方向推动，直至 第二钩合部靠近并超过第一钩合部时，使第二钩合部在移动槽内向下移动，直至第二钩合 部与第一钩合部相钩合，停止推动移动板，两者之间通过第一钩合部和第二钩合部的钩合 作用进行固定。 进一步的，所述阻隔结构包括固设于混料箱内部的隔板、开设于隔板上端的多个 流动孔、卡接于流动孔内壁的过滤网和安装于流动孔内壁的第二电磁阀，所述第二电磁阀 位于过滤网的下侧，粉碎后的农产品与清水混合稀释均匀后，得混合液，此时第二电磁阀打 开，混合液经流动孔下流至试剂存放结构中，下流的过程中，混合液经过过滤网过滤掉其内 可能含有的杂质，使得流入试剂存放结构中的混合液为较为干净的液体，不易对农产品残 留的测试造成影响。 进一步的，所述试剂存放结构包括放置于混料箱内底端的存放盒和多个开设于存 放盒上端的放置槽，所述放置槽与流动孔数量一致且一一对应（即一个流动孔对应一个放 置槽），所述混料箱侧端开设有通孔，所述放置槽内放置有测试纸，所述存放盒其中一端与 混料箱右内壁相接触，且其另一端卡接于通孔内，所述存放盒位于混料箱外的一端固设有 推拉把手，使粉碎后的农产品与清水混合稀释均匀后，经由流动孔流入相对应的放置槽内， 进而与测试纸发生化学反应，反应一定时间后，手持推拉把手将存放盒拉出混料箱外，进而 可将放置槽内的测试纸取出，通过观察测试纸的反应来判读农产品中的农药残留问题，测 试纸的反应对应农药残留问题为本领域技术人员的公知技术。 进一步的，所述搅动结构包括固设于混料箱侧端的第二旋转电机、固设于第二旋 6 CN 111551547 A 说　明　书 4/7 页 转电机输出端的搅拌轴和固设于搅拌轴外端的螺旋叶片，所述第二旋转电机的输出端贯穿 混料箱侧端并延伸至混料箱内部，粉碎后的农产品落入混料箱内隔板上方的空间内，通过 螺旋叶片的搅拌作用，使得粉碎的农产品与清水之间的混合速度更快，混合更加均匀。 3．有益效果 相比于现有技术，本发明的优点在于： （1）本方案可以通过粉碎件的设置，将待检测农产品粉碎，使得农产品外表面和农产品 内部的农药残留均可被检测到，提高检测效率，且粉碎件还可起到清理农产品粉碎物的作 用，同时通过粉碎箱和混料箱的设置，集待检测农产品的粉碎、稀释和检测为一体，减少检 测过程中所需的占地面积，操作简单方便。 （2）粉碎件轴向长度可变，当粉碎件处于水平状态时，轴向长度最短，可对待检测 农产品进行粉碎处理，当粉碎件处于倾斜状态时，轴向长度最长，可对粉碎箱内壁上可能附 着的农产品粉碎物进行清理 （3）通过调节结构的设置可实现粉碎件的水平状态和倾斜状态之间的转变。 （4）通过钩合结构的设置，可较为方便的对处于水平状态下的粉碎件的最短轴向 长度进行固定，且可较为方便的对处于倾斜状态下的粉碎件的最长轴向长度进行固定，上 述固定过程无需外力作用，操作方式简单方便。 （5）破碎齿的设置可对待检测农产品进行更好的粉碎，粉碎更加彻底。 （6）通过将试剂存放结构设置与混料箱内，使得稀释后的农产品粉碎物能够快速 的与测试纸进行反应，反应完成后，可较为方便的将试剂存放结构取出混料箱外对测试纸 进行观察。 附图说明 图1为本发明的正面结构示意图； 图2为图1中A处的结构示意图； 图3为本发明的粉碎箱部分的结构示意图； 图4为图3中B处的结构示意图； 图5为图3中C处的结构示意图； 图6为本发明的破碎体绕旋转筒向下旋转到最大限度时的结构示意图； 图7为本发明的钩合结构部分的结构示意图； 图8为本发明的阻隔结构部分的结构示意图； 图9为本发明的试剂存放结构部分的结构示意图。 图中标号说明： 11粉碎箱、12混料箱、2传动结构、21第一旋转电机、22主动齿轮、23从动齿轮、3粉碎结 构、31旋转筒、32破碎体、321连接部、322破碎齿、323第一延伸部、324第二延伸部、325滑槽、 326第一限位槽、327限位部、328第二限位槽、33调节结构、331移动板、332抵触部、333压缩 弹簧、4钩合结构、41第一钩合部、42第二钩合部、43移动槽、5试剂存放结构、51存放盒、52放 置槽、61隔板、62第二电磁阀、63过滤网、64流动孔、71第二旋转电机、72搅拌轴、73螺旋叶 片。 7 CN 111551547 A 说　明　书 5/7 页
