技术摘要：
本发明公开了一种景观用多能源自供电照明设备，包括机壳、太阳能转换结构、风力转换结构以及蓄电池，所述蓄电池安装于机壳底端，所述机壳顶端设有照明结构，本发明的有益效果是，该自供电照明设备采用集成式的设计，具有两种自供电方式，分别采用太阳能和风力转换为电  全部
背景技术：
景观中灯光是一项重要的附加条件，不仅为了夜间照明，也起到了烘托气氛的目 的，而如果选用合适的灯光则会为景观带来极佳的观感体验，而由于景观一般都位于室外， 因此灯光的布置不仅要考虑到耐腐蚀、防水、防雷等问题，其电源供配也是一项重要的限制 条件，而现有的景观灯光中，多采用集中供电的方式进行供电，不仅需要进行繁复的布线， 而且多依靠外部电力，不仅造成了电力能耗的增加，而且设备布置需要考虑到布线问题，部 署不灵活可能影响景观的观赏效果，鉴于此，针对上述问题深入研究，遂有本案产生。
技术实现要素：

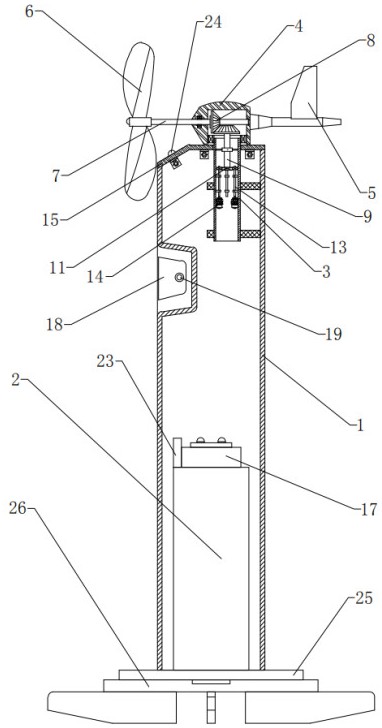

本发明的目的是为了解决上述问题，设计了一种景观用多能源自供电照明设备， 解决了现有的景观灯光中，多采用集中供电的方式进行供电，不仅需要进行繁复的布线，而 且多依靠外部电力，不仅造成了电力能耗的增加，而且设备布置需要考虑到布线问题，部署 不灵活可能影响景观的观赏效果的问题。 实现上述目的本发明的技术方案为：一种景观用多能源自供电照明设备，包括机 壳、太阳能转换结构、风力转换结构以及蓄电池，所述蓄电池安装于机壳底端，所述机壳顶 端设有照明结构，所述照明结构上设有太阳能转换结构，所述机壳内且穿出机壳顶端设有 风力转化结构； 所述风力转换结构包括：套筒、安装座、尾舵、驱动扇叶、驱动轴、主动伞齿轮、从动轴、 从动伞齿轮、第一加速齿轮、若干第二加速齿轮、若干加速轴以及若干电磁感应发电机； 所述机壳顶端开设有轴承孔，所述套筒安装于轴承孔内，所述安装座安装于套筒顶端， 所述安装座一端设有尾舵，所述安装座另一端上活动安装有驱动扇叶，所述安装座内两端 之间活动安装有驱动轴，所述驱动轴端部与驱动扇叶连接，所述主动伞齿轮套装于驱动轴 上，所述从动轴竖直活动安装于套筒内且从动轴顶端设有从动伞齿轮与主动伞齿轮啮合， 所述从动轴底端设有第一加速齿轮，若干所述第二加速齿轮呈环形阵列安装于第一加速齿 轮四周且分别与第一加速齿轮啮合，若干所述加速轴安装于若干第二加速齿轮上，若干所 述电磁感应发电机的转子端分别与若干所述加速轴连接。 所述太阳能转换结构包括：第一太阳能电池板、一对第二太阳能电池板以及电能 转换器； 所述第一太阳能电池板安装于机壳顶端，一对所述第二太阳能电池板倾斜安装于机壳 两侧，所述电能转换器安装于机壳内且分别与第一太阳能电池板以及一对第二太阳能电池 板连接，所述电能转换器与蓄电池连接。 所述照明结构包括：照明灯、一对转轴、一对调节器以及一对微控电机； 机壳顶端开设有照明槽，所述照明灯安装于照明槽内且与蓄电池连接，所述照明灯两 4 CN 111578206 A 说　明　书 2/5 页 侧设有一对转轴，所述照明槽内两侧开设有一对轴孔，一对所述轴孔内设有一对调节器，一 对所述转轴与一对所述调节器连接，所述一对所述微控电机安装于机壳顶端且与一对所述 调节器连接。 所述调节器包括：安装盒、中心齿轮以及若干传动齿轮； 所述照明槽且位于一对轴孔两侧开设有一对安装槽，所述安装盒安装于所述安装槽 内，所述安装盒中心设有中心齿轮，且位于中心齿轮外侧呈环形阵列布设有若干传动齿轮， 若干所述传动齿轮分别活动安装于安装盒内，所述安装盒中心开设有从动接口，所述安装 盒上且位于若干传动齿轮位置开设有若干主动接口。 所述微控电机的驱动端穿过主动接口与若干其中一个所述传动齿轮连接，所述转 轴穿过从动接口与中心齿轮连接。 一对所述第二太阳能电池板与机壳侧壁呈倾斜布置且通过一对倾斜的加强杆支 撑。 所述蓄电池上设有控制器，所述控制器与照明灯连接，所述机壳顶端一侧设有感 光器，所述感光器与控制器连接。 所述机壳底端设有第一圆盘，第一圆盘下方设有与之活动连接的第二圆盘，所述 第二圆盘预埋于地下。 所述第二圆盘上呈环形阵列安装有若干螺纹杆，且位于第一圆盘相同位置呈环形 阵列开设有若干长圆孔，若干所述螺纹杆上设有若干紧固螺母。 所述套筒与安装座之间设有承接轴承活动连接。 利用本发明的技术方案制作的该自供电照明设备采用集成式的设计，具有两种自 供电方式，分别采用太阳能和风力转换为电能，增加了电能转换效率，与此同时两种供电方 式集于一身，具有良好的集成度节约空间，同时采用可调节角度的照明结构，具有更好的灯 光效果，以上多个结构配合达到了设备整体的单独供电不需要进行接线，并且采用多种方 式转换电能具有更好的能源转换效率以及灯光效果。 附图说明 图1为本发明所述一种景观用多能源自供电照明设备的侧视剖视结构示意图。 图2为本发明所述一种景观用多能源自供电照明设备的侧视结构示意图。 图3为本发明所述一种景观用多能源自供电照明设备的主视结构示意图。 图4为本发明所述一种景观用多能源自供电照明设备的风力转换结构侧视剖视结 构示意图。 图5为本发明所述一种景观用多能源自供电照明设备的局部俯视结构示意图。 图6为本发明所述一种景观用多能源自供电照明设备的调节器结构示意图。 图中：1、机壳；2、蓄电池；3、套筒；4、安装座；5、尾舵；6、驱动扇叶；7、驱动轴；8、主 动伞齿轮；9、从动轴；10、从动伞齿轮；11、第一加速齿轮；12、第二加速齿轮；13、加速轴；14、 电磁感应发电机；15、第一太阳能电池板；16、第二太阳能电池板；17、电能转换器；18、照明 灯；19、转轴；20、调节器；21、微控电机；22、加强杆；23、控制器；24、感光器；25、第一圆盘； 26、第二圆盘；27、螺纹杆；28、长圆孔；29、承接轴承；20a1、安装盒；20a2、中心齿轮；20a3、传 动齿轮。 5 CN 111578206 A 说　明　书 3/5 页
