技术摘要：
本发明涉及一种可调式脑室外引流装置固定架，包括固定盒、高度调节杆和角度调节杆，其中固定盒的一侧设有凹槽，锁紧螺钉穿过固定盒伸入凹槽内，锁紧螺钉与固定盒之间为螺纹配合，固定盒内还设有齿轮腔，齿轮腔内设有齿轮，齿轮通过转轴与设置在固定盒外的高度调节旋钮  全部
背景技术：
： 临床上进行颅脑手术时，为降低颅内压，经常会采用穿刺侧脑室，引流脑脊液的方 式来使颅内手术区显露更加清晰，术后为解除反应性颅内高压，也常用侧脑室外引流。进行 脑室外引流时，为保证引流安全，维持正常的颅内压，脑室引流装置的悬挂高度要求比较严 格，通常要求固定在病人外耳道平面以上10-15cm的位置，目前的临床应用中，脑室外引流 装置一般被固定在病床的床板侧面或者输液架上，由于病人在治疗过程中有时需要采用半 卧位，这时需要将床头部位抬高使病人上身部位被抬起，床头部位被抬高后，病人的头部高 度发生变化，脑室外引流装置与病人外耳道平面之间的相对高度以及病人外耳道平面与水 平面之间的角度均会改变，可能导致病人颅内压变化，给引流过程带来安全隐患。专利申请 号为CN201811513189.9的专利通过设置伸缩支撑杆进行上下伸缩解决了引流管高度调节 的问题，但是这种方式只能调节直线高度，无法调整支撑杆的角度，在病人身体处于半卧位 时不能精确调整脑室外引流装置和病人外耳道平面之间的垂直距离，也不能保证脑室外引 流装置悬挂时保持垂直状态。
技术实现要素：

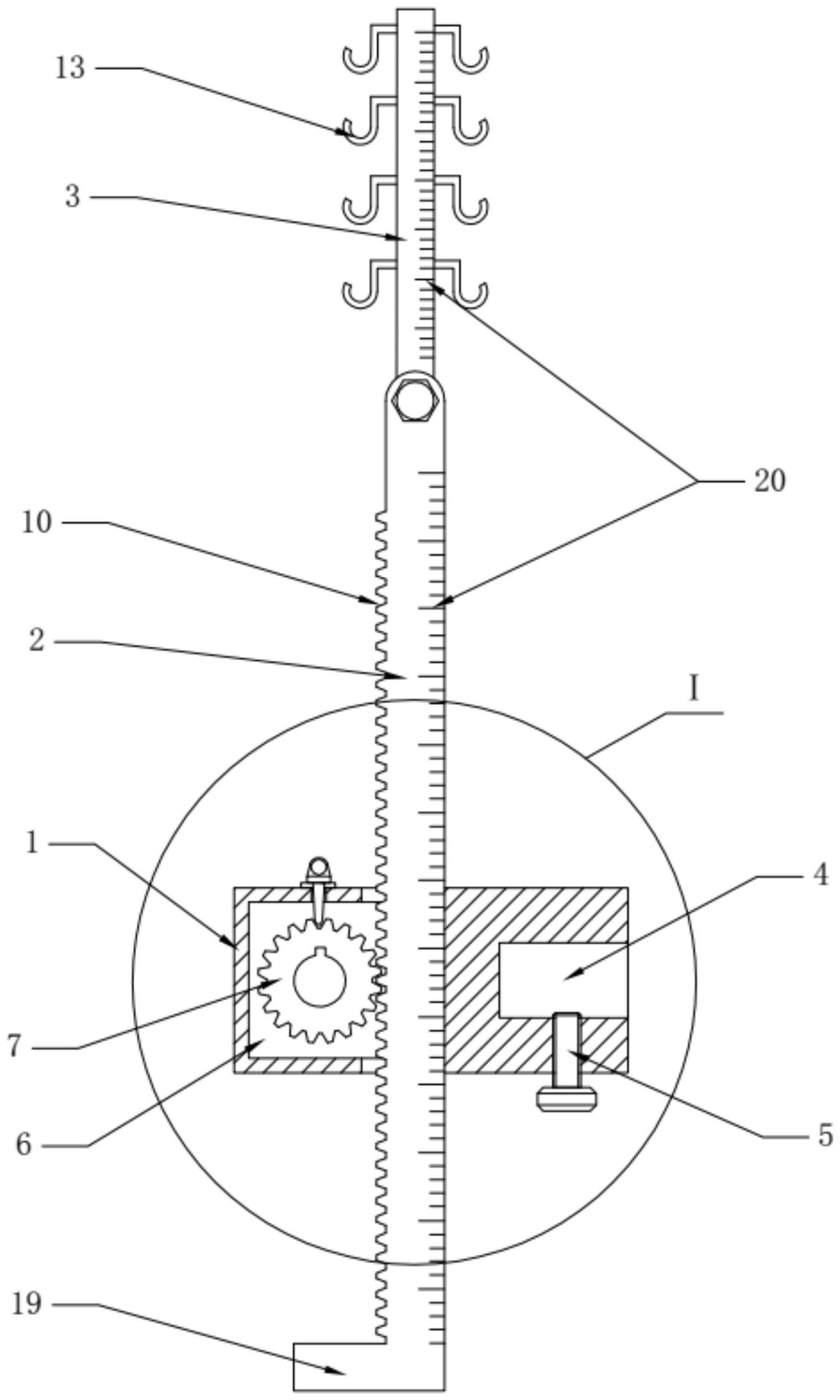

： (一)解决的技术问题 本发明旨在提供一种可调式脑室外引流装置固定架，可以在进行脑室外引流的过 程中随时根据病人的卧姿进行调整，保持脑室外引流装置与病人外耳道平面之间的垂直距 离相对固定，保证病人颅内压正常，同时方便医护人员操作使用，解决现有的脑室外引流装 置固定方式不能保持脑室外引流装置与病人外耳道平面之间的垂直距离相对固定，不能精 确调整的问题。 (二)技术方案： 为解决上述技术问题，本发明采用如下技术方案：一种可调式脑室外引流装置固 定架，包括固定盒、高度调节杆和角度调节杆，所述固定盒的一侧设有凹槽，所述固定盒的 底部设有锁紧螺钉穿过所述固定盒伸入所述凹槽内，所述锁紧螺钉与所述固定盒之间为螺 纹配合，所述固定盒内设有齿轮腔，所述齿轮腔内设有齿轮，所述齿轮通过转轴与设置在所 述固定盒外的高度调节旋钮连接，所述高度调节杆的一侧设有齿条，所述高度调节杆穿过 所述固定盒，所述高度调节杆上的所述齿条与所述齿轮相配合，所述高度调节杆的一端设 有旋转轴，所述旋转轴穿过所述高度调节杆头部，所述旋转轴的一端设有角度调节旋钮，所 述旋转轴的另一端与所述角度调节杆的端部连接，所述角度调节杆上设有挂钩。 将病床的床板侧面插入所述凹槽，然后通过所述锁紧螺钉旋入所述凹槽将所述固 定盒固定在床板上，通过旋转所述高度调节旋钮可以使所述转轴带动所述齿轮转动，所述 齿轮的转动带动所述齿条上下移动，从而实现所述高度调节杆的上下移动，所述角度调节 3 CN 111544663 A 说　明　书 2/4 页 杆可以通过旋转所述角度调节旋钮进行角度调节，所述挂钩用于悬挂脑室外引流装置。 进一步地，所述固定盒上设有插入孔，所述插入孔与所述齿轮的圆周位置对应，所 述固定盒上设有拉环，所述拉环下方设有卡条，所述卡条穿过所述插入孔与所述齿轮的齿 间边缘接触，所述卡条用于在所述齿轮旋转完毕后插入所述齿轮的齿间边缘，将所述齿轮 锁定防止所述齿轮反转，所述拉环用于在通过所述高度调节旋钮旋转所述齿轮时将所述卡 条拉出。 进一步地，所述高度调节杆上设有所述旋转轴的一端顶部设有紧固螺钉孔，所述 紧固螺钉孔与所述旋转轴接触，所述紧固螺钉孔内设有紧固螺钉，所述紧固螺钉用于在所 述角度调节杆旋转完毕后，拧入所述紧固螺钉孔内将所述旋转轴锁紧固定，防止所述角度 调节杆松动。 进一步地，所述高度调节杆的另一端设有挡块，防止所述高度调节杆从所述固定 盒脱出。 进一步地，所述高度调节杆和所述角度调节杆的侧面均设有刻度，所述刻度便于 医护人员观察与精确调节设置在所述挂钩上的脑室外引流装置与病人外耳道平面之间的 相对高度。 进一步地，所述角度调节杆上的所述挂钩数量不少于8个，便于悬挂多个脑室外引 流装置。 进一步地，所述挂钩以每两个为一组沿所述角度调节杆上下交错分布，每组所述 挂钩之间的上下间距为2cm，便于医护人员随时根据需要改变脑室外引流装置的悬挂位置。 进一步地，所述刻度的刻度值范围为0-20cm。 (三)有益效果： 相对于现有技术，本发明产生的有益效果是： (1)可以妥善地固定脑室外引流装置，安装与拆卸方便，并可以精确的调节高度， 操作简单便捷。 (2)可以随着床头的抬高任意调整悬挂角度，保证脑室外引流装置与病人外耳道 平面之间的相对垂直距离固定，保持病人正常的颅内压，避免发生安全意外。 (3)可以同时悬挂多个引流装置，并利于医护人员随时根据需要改变脑室外引流 装置的悬挂位置，适用范围广。 附图说明： 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例中所需要使用的 附图作简单地介绍。 图1是本发明实施例所述可调式脑室外引流装置固定架的正面结构剖面示意图； 图2是本发明实施例所述可调式脑室外引流装置固定架的侧面结构剖面示意图； 图3是本发明实施例所述可调式脑室外引流装置固定架在病人处于半卧位时的安 装示意图； 图4是本发明实施例所述可调式脑室外引流装置固定架的所述固定盒内部的局部 放大图； 图5是本发明实施例所述可调式脑室外引流装置固定架的所述高度调节杆顶部的 4 CN 111544663 A 说　明　书 3/4 页 局部放大图； 图中：1、固定盒；2、高度调节杆；3、角度调节杆；4、凹槽；5、锁紧螺钉；6、齿轮腔；7、 齿轮；8、转轴；9、高度调节旋钮；10、齿条；11、旋转轴；12、角度调节旋钮；13、挂钩；14、插入 孔；15、拉环；16、卡条；17、紧固螺钉孔；18、紧固螺钉；19、挡块；20、刻度；21、床板
