技术摘要：
本发明实施例公开了一种直流电阻测试仪，包括测试主机，测试主机包括：温度获取模块，用于获取待测器件的温度；电阻测试模块，与待测器件连接，用于向待测器件输入测试信号，并检测待测器件对测试信号的响应信号；主控模块，分别与温度获取模块和电阻测试模块连接，主  全部
背景技术：
变压器直流电阻检测是变压器出厂试验、安装、交接试验以及电力部门预防性试 验的必测项目，能够有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺 陷和运行后存在的隐患。目前使用的有载调压变压器一般在变高侧有17个档位，测试直流 电阻时，需测量每个档位的数据。 当前使用的直流电阻测试仪仅能够完成直流电阻的测试，而缺乏温度换算功能， 需要进行人工计算不同温度下的电阻值，进行温度换算，计算工作量较大，而且容易出现错 误，造成工作效率较低，且存在试验结果误判的情况。
技术实现要素：

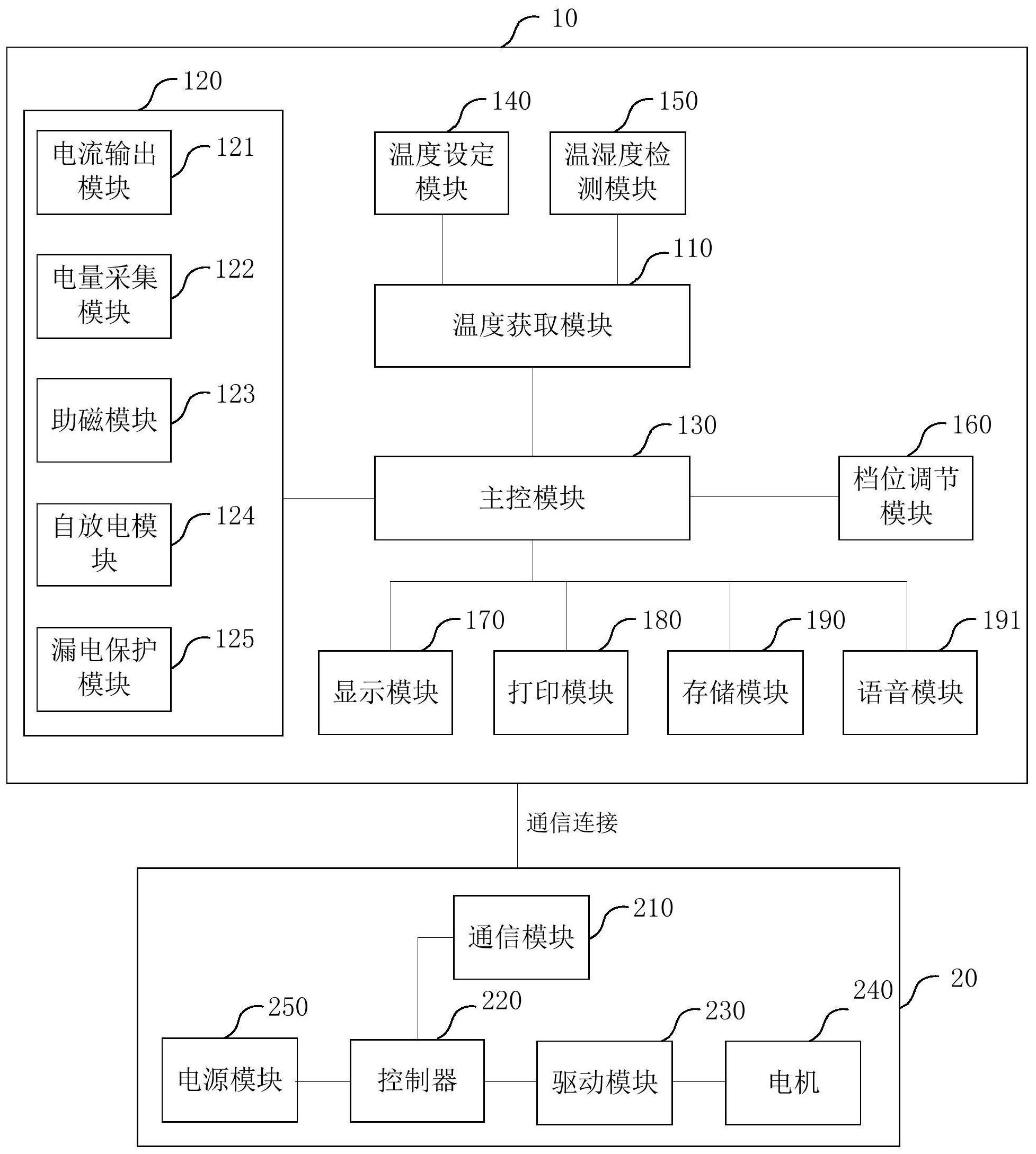

本发明实施例提供一种直流电阻测试仪，以提高对变压器直流电阻的检测效率。 本发明实施例提供了一种直流电阻测试仪，包括测试主机，所述测试主机包括： 温度获取模块，用于获取待测器件的温度； 电阻测试模块，与所述待测器件连接，用于向所述待测器件输入测试信号，并检测 所述待测器件对所述测试信号的响应信号； 主控模块，分别与所述温度获取模块和所述电阻测试模块连接，所述主控模块用 于根据所述响应信号和所述测试信号确定所述待测器件的直流电阻初始值，并按照所述温 度对所述直流电阻初始值进行转换，得到直流电阻目标值。 可选的，所述测试主机还包括档位调节模块，所述档位调节模块与所述主控模块 连接，所述档位调节模块用于响应所述主控模块输出调档命令； 所述测试仪还包括调档助手，所述调档助手与所述待测器件的调档开关连接，且 所述调档助手通信连接所述档位调节模块，所述调档助手用于响应所述调档命令对所述待 测器件进行档位调节。 可选的，所述调档助手包括： 通信模块，用于与所述档位调节模块进行通信，接收所述调档命令； 控制器，与所述通信模块连接，用于解析所述调档命令，并基于解析结果输出调档 信号； 驱动模块，与所述控制器连接，用于响应所述调档信号生成驱动信号； 电机，所述电机的信号输入端连接所述驱动模块，所述电机的输出端连接有旋转 把手，所述旋转把手用于与所述待测器件的调档开关连接，所述电机用于响应所述驱动信 号调节所述调档开关，以对所述待测器件进行档位调节。 可选的，所述旋转把手与所述调档开关的连接端设置有凹槽，所述凹槽的大小与 所述调档开关的宽度相匹配，所述调档助手的旋转把手通过所述凹槽连接所述待测器件的 4 CN 111596132 A 说　明　书 2/10 页 调档开关； 所述调档助手的机身连接有固定装置，当所述调档助手处于测试状态时，所述调 档助手的机身通过所述固定装置固定于所述调档开关的外壳。 可选的，所述固定装置包括第一调节杆和第二调节杆，所述第一调节杆和所述第 二调节杆连接在所述调档助手的机身的两端； 所述第一调节杆和所述第二调节杆均包括支撑杆和活动杆，所述活动杆活动连接 所述支撑杆并能相对所述支撑杆转动；所述支撑杆的一端连接所述调档助手的机身，所述 支撑杆的另一端活动连接所述活动杆的一端，所述活动杆的另一端设置有固定夹，所述活 动杆通过所述固定夹与所述调档开关的外壳进行固定。 可选的，所述活动杆与所述支撑杆的连接端设有松紧机构； 当所述松紧机构处于松开状态时，所述活动杆可相对所述支撑杆转动； 当所述松紧机构处于张紧状态时，所述活动杆相对所述支撑杆位置固定。 可选的，所述调档助手还包括电源模块，所述电源模块连接所述控制器，所述控制 器还用于检测所述电源模块的电量信息，并将所述电量信息通过所述通信模块发送至所述 测试主机。 可选的，所述电阻测试模块包括电流输出模块和电量采集模块； 所述电流输出模块用于输出电流测试信号； 所述电量采集模块用于采集所述待测器件的输出端电压作为电压响应信号； 所述主控模块用于根据所述电流测试信号和所述电压响应信号确定所述直流电 阻初始值。 可选的，所述测试主机还包括温度设定模块和温湿度检测模块，所述温度设定模 块和所述温湿度检测模块分别连接所述温度获取模块； 所述温度设定模块用于输入温度设定值； 所述温湿度检测模块用于检测环境温度和环境湿度并输出温度检测值和湿度检 测值； 所述温度获取模块用于将所述温度设定值或所述温度检测值确定为所述待测器 件的温度。 可选的，所述测试主机还包括显示模块和打印模块； 所述显示模块与所述主控模块连接，所述显示模块用于显示所述直流电阻目标 值、所述温度检测值、所述湿度检测值、所述调档助手的当前档位信息以及所述调档助手的 电量信息； 所述打印模块与所述主控模块连接，所述打印模块用于响应所述主控模块对至少 包括所述直流电阻目标值的测试数据进行打印。 本发明实施例提供的直流电阻测试仪，通过在测试主机中设置温度获取模块，获 取待测器件的温度，进而主控模块能够根据该温度信息将由电阻测试模块输出的测试信号 和响应信号确定的直流电阻初始值直接转换为直流电阻目标值进行输出，解决了现有技术 中需要通过人工对直流电阻测试值进行手动换算导致计算量大、工作效率低以及容易出错 导致误判的问题，实现了对直流电阻的自动换算，提高了对待测器件的检测效率且提高了 检测数据的准确度。 5 CN 111596132 A 说　明　书 3/10 页 附图说明 图1是本发明实施例提供的一种直流电阻测试仪的结构示意图； 图2是本发明实施例提供的另一种直流电阻测试仪的结构示意图； 图3是本发明实施例提供的另一种直流电阻测试仪的结构示意图； 图4是本发明实施例提供的另一种直流电阻测试仪的结构示意图； 图5是本发明实施例提供的一种调档助手的侧视图； 图6是本发明实施例提供的调档助手连接固定装置的结构示意图； 图7是本发明实施例提供的直流电阻测试仪进行温度换算的流程图； 图8是本发明实施例提供的直流电阻测试仪的调档流程图； 图9是本发明实施例提供的直流电阻测试仪进行电阻测试的流程图。
