技术摘要：

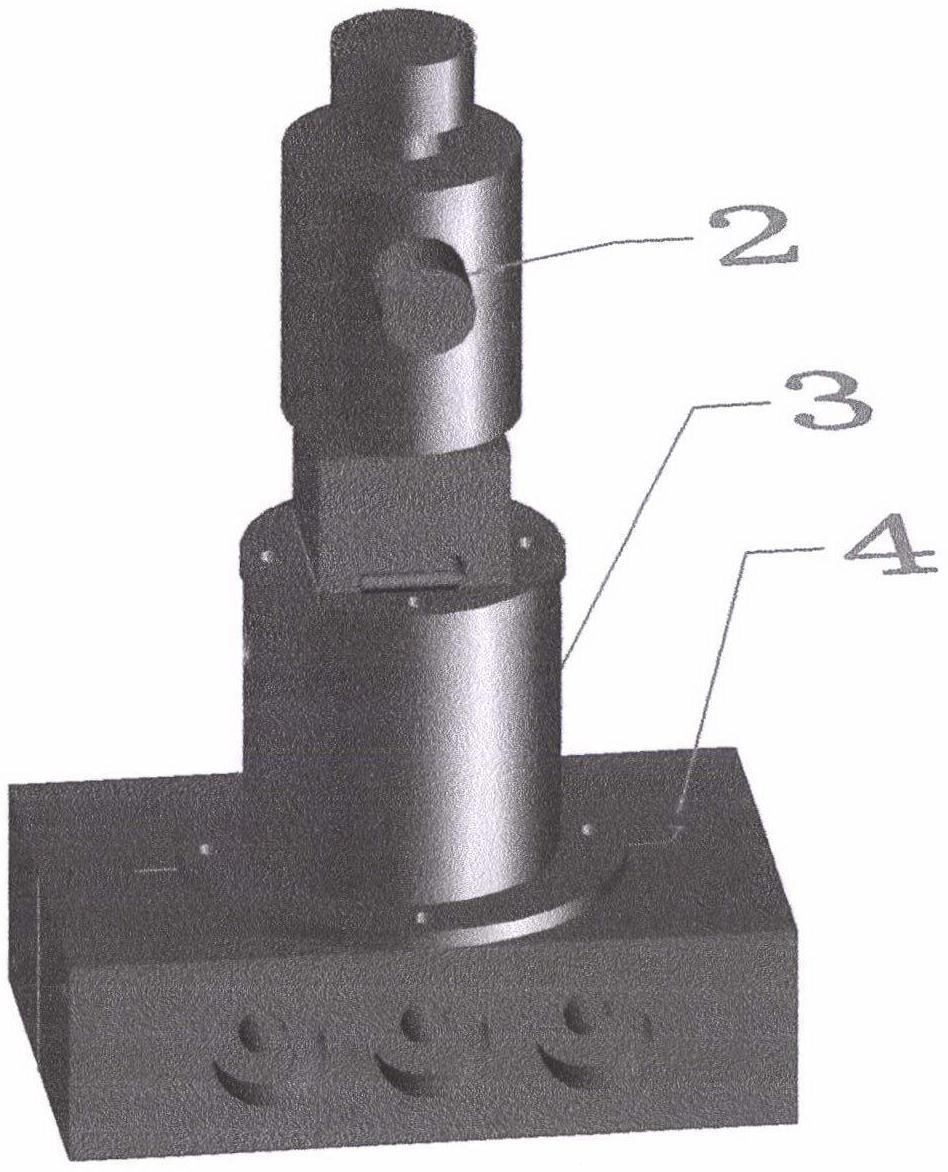

本发明涉及一种使用脉冲电流工作，双侧推动错气杆的电磁阀。它由电磁系统、转换系统、气路系统组成。电磁系统控制转换系统，转换系统控制气路系统循环输出风源。本发明在工作状态线圈无电流，只有在开停状态转换时线圈才有2到3秒钟电流。本发明的两线制多路控制的电磁  全部
背景技术：
传统的电磁阀控制气路部分是有一个错气杆左右移动来改变气路输出，错气杆一 端由气源推动，另一端由弹簧推动。背景1是电磁阀由于长期工作或气源不清洁，使气路中 的活塞卡住，电磁阀不能工作。背景2是传统的电磁阀工作都需要带电，白白浪费电能。背景 3是传统的电磁阀工作带电，不利于技术人员维护和安全防爆。
技术实现要素：
为了解决上述问题，本发明的目的提供一种两线制双路控制电磁阀和两线制多路 控制电磁阀，优点1是本发明给气路系统中的错气杆两侧用风双向推动，控制电磁阀双路输 出风源；优点2是本发明使用脉冲电流工作，在开状态和关状态时，电磁阀不带电，只有在开 状态转换成关状态，或在关状态转换成开状态时，电磁阀才带电2到3秒钟，用电量可忽略为 零；优点3是电磁阀在工作状态时电磁阀不带电，有利于安全防爆；优点4是用风双向推动电 磁阀的气路系统的错气杆，可大大减少电磁阀故障率。 为实现上述目的，本发明采取以下技术方案，先介绍两线制双路控制电磁阀。 所述两线制双路控制电磁阀包括电磁系统、转换系统、气路系统。所述电磁系统包 括线圈和电磁机械。所述线圈是通入电流产生磁场的线圈。所述电磁机械是包括磁芯壳、磁 芯、手动杆、防尘帽。所述磁芯壳分上中下三部分，上部是一个磁芯管，磁芯管里面上部有一 个圆环，中部是一个方壳，在方壳的左右两侧各有一个手动孔，下部是有一个大圆环，在大 圆环上有几个固定孔。所述磁芯是在线圈磁场中产生向上磁力的不锈钢圆柱体，圆柱体上 部有一个磁芯孔，磁芯孔下底部有一个螺丝孔，圆柱体下部是外部为圆形，内部为T型方槽 的磁芯架。所述手动杆为中间是半圆形圆柱体，左侧是直圆柱体，右侧是直角圆柱体。所述 防尘帽为可排气的圆帽。 所述转换系统包括，固定件、挤压件、转动件、弹簧组成。所述固定件是转换系统的 最外层部件，所述固定件像是一个有边的圆帽，圆帽的顶部中心有一个方形锯齿的圆孔，由 卡块和卡槽组成的锯齿的圆孔，在圆帽的顶部内侧有一圈凸台，圆帽下部内侧一圈有几个 带斜面的长方形楔块，在各别楔块上有一个排气孔，在每个楔块上有一个斜面，每个楔块上 的斜面倾斜方向相同，都为顺时针或都为逆时针。所述挤压件是提升转动件向上移动的部 件，所述挤压件有一个圆的挤压盘，在挤压盘上面外圈有一圈连续的三角，在挤压盘中心竖 立一个圆柱，圆柱的上部周围有几个竖直凹槽，在圆柱上部左右两侧各有一个卡口，圆柱顶 部有一个螺丝孔。所述转动件分上中下三部分，上部为一个圆环，在圆环的上面里圈有一圈 凸台，在圆环下面内圈有一圈等距的小楔块，小楔块上有一个小斜面，中部为一个圆管，在 圆管外侧有一圈等距的大楔块，在大楔块上有大斜面，大斜面与小斜面倾斜方向相同，都向 下倾斜，斜面都是顺时针或逆时针，下部为导气盘，在导气盘下面有一字排列三个不透的 5 CN 111594654 A 说　明　书 2/6 页 孔，中心一个孔为气源孔，其余两个孔为导气孔，一个气源孔和两个导气孔相通，在中心气 源孔左右两侧各有每一个排气槽。所述弹簧是挤压弹簧。 所述气路系统包括气路块、错气杆、气室、活塞组成。所述气路块上面中心有一个 输出孔，在输出孔的前面和右侧各有一个输入孔，在所述气路块上面周围有四个固定孔，在 所述气路块的前面有两个输出孔，在所述气路块的后面有三个孔，中间一个孔为气源孔，左 右两个孔为排气孔，在所述气路块的左右两面有一个左右贯通的错气道，在所述气路块的 左右两面各有一个输出孔和两个固定孔，左面上的输出孔与所述气路块上面一个输入孔相 通，右面上的输出孔与所述气路块上面另一个输入孔相通。所述错气杆是在一个杆上有五 段活塞，每个活塞有密封环。所述气室为一个圆柱，在圆柱一个面上中心处有一个圆槽，其 旁边又有一个小的输入孔，在圆槽底部与小的输入孔底部相通，在圆槽与小的输入孔周围 各有一个密封圈。所述活塞是一个圆柱，在圆柱上面有一个凸台，在圆柱上有一个密封圈。 附图说明 图1是两线制双路控制电磁阀的整体结构示意图。 图2是两线制双路控制电磁阀的分解结构示意图。 图3是两线制双路控制电磁阀的电磁系统结构示意图。 图4是两线制双路控制电磁阀的转换系统结构示意图。 图5是两线制双路控制电磁阀的气路系统结构示意图。 图6是两线制多路控制电磁阀的整体结构示意图。 图7是两线制多路控制电磁阀的分解结构示意图。 图8是两线制多路控制电磁阀的气路底板结构示意图。 图9是两线制多路控制电磁阀的错气伐结构示意图。 附图清单 2代表电磁系统。 21代表磁芯壳；211代表磁芯管、212代表圆环、213代表方壳、214代表大圆环、215 代表手动孔、216代表手动孔、217代表固定孔、218代表圆口，22代表磁芯；221代表磁芯孔、 222代表螺丝孔、223代表磁芯架，23代表线圈，231代表线圈孔，24代表手动杆；241代表半圆 形圆柱体、242代表直圆柱体、243代表直角圆柱体、25代表防尘帽。 3代表转换系统。 31代表挤压件；311代表卡口、312代表手动槽、313代表凹槽、314代表三角、3141代 表1号三角前面、3142代表1号三角后面、3143代表2号三角前面、3144代表2号三角后面，315 代表挤压盘、316代表螺丝孔，32代表转动件；321代表小楔块、3211代表小斜面、322代表凸 台、323代表大楔块、3231代表大斜面、324代表导气盘、3241代表气源孔、3242代表导气孔、 3243代表导气孔、3244代表排气槽、3245代表排气槽、325代表凹槽，33代表固定件；331代表 卡槽、332代表卡块、333代表凸台、334代表楔块、335代表斜面、336代表圆环、337代表固定 孔、338代表排气孔、339代表凹槽，34代表弹簧。 4代表气路系统。 41代表气路块；410代表输出孔、4101代表错气道、4102代表固定孔、4103代表固定 孔、411代表气源孔、412代表排气孔、413代表排气孔、414代表输出孔、415代表输出孔、416 6 CN 111594654 A 说　明　书 3/6 页 代表输入孔、417代表输入孔、418代表输出孔、419代表输出孔，42代表活塞；422代表凸台、 423代表密封圈，43代表错气杆；431代表活塞、432代表活塞、433代表活塞、434代表活塞、 435代表活塞，44代表气室；441代表圆槽、442代表输入孔、443代表密封圈、444代表密封圈。 5代表气路底板。 51代表气源孔，521代表输入孔、522代表输入孔、523代表输入孔、524代表输入孔， 531代表气源孔、532代表气源孔，541代表排气孔、542代表排气孔、543代表排气孔、544代表 排气孔，551代表输出孔、552代表输出孔、553代表输出孔、554代表输出孔，56代表气源通 道，571代表排气通道、572代表排气通道，58代表固定孔，59代表固定孔。 6代表错气伐。 61代表错气伐体；611代表气源孔、612代表排气孔、613代表排气孔、614代表输出 孔、615代表输出孔，62代表错气杆；621代表活塞、622代表活塞、623代表活塞、624代表活 塞、625代表活塞，63代表气室；631代表圆槽、632代表输入孔、633代表密封圈、634代表密封 圈、635代表固定孔，64代表错气道，65代表活塞。 7代表密封垫。
