技术摘要：
本发明公开一种SIM卡移载装置，一种SIM卡移载装置，包括旋转驱动装置、移卡机构，移卡机构包括与旋转驱动装置相连的安装架，安装架上转动连接有移卡爪和压杆，移卡爪和压杆之间连接有联动杆，压杆的最下端低于移卡爪的最下端至少一个SIM卡厚度的距离；安装架上设置有用  全部
背景技术：
SIM卡是数字蜂窝移动电话的用户识别卡，它的全称是“用户识别模块”。在GSM数 字移动电话系统中，SIM卡起着极其重要的作用，它既是手机的一个重要组成部分，又是为 每一个GSM移动电话用户配备的身份卡。在一些企业单位中，企业中的员工都是使用公司统 一发放的SIM卡，当员工离职后，SIM卡会被保管起来，供后续的新员工使用，在一些大型的 企业，每年都需要管理大量的SIM卡。这些SIM卡需要逐个检测归类，将使用正常的SIM卡分 为一类，统一进行记录保管，将坏掉的SIM卡归为另一类，统一处理。现有通常是借助SIM卡 检测终端通过人工检测的方式对SIM卡进行逐个检测归类。在实际操作时，先将SIM卡插入 SIM卡检测终端中，SIM卡检测终端能够读取SIM卡的信息并判断该卡功能是否正常，若该卡 功能正常，则为好卡，便将其放入专门用于存放好卡的存放盒中，若该卡已损坏不能使用， 则为坏卡，并将其放入专门用于存放坏卡的存放盒中，这种操作方式需要手动操作将SIM卡 分别放入不同的存放盒中，操作起来费时费力，效率低下。为了提高效率，需要对SIM卡进行 自动化存储管理，如何利用模块化存储单元实现对SIM卡的模块化存储以及如何使SIM卡能 够在各个模块化存储单元中移动实现对SIM卡的分类存储，是实现SIM卡自动化管理的一个 核心技术问题，SIM卡的模块化存储是通过存储夹来完成的，现有的一种存储夹的结构如图 3和图4所示，包括存储框体12，存储框体12中设置有导向杆13和顶块15，导向杆13沿着存储 框体12的长度方向设置，顶块15上设置有与导向杆13相配合的滑孔，导向杆13从滑孔中穿 过，顶块15与存储框体12的一端之间设置有弹簧14，弹簧14套设在导向杆13上，存储框体12 的另一端设置有进出卡滑槽10。存储夹在存储SIM卡时，将一整叠SIM卡装入存储夹中，SIM 卡放置在顶块与进出卡滑槽之间，装入存储夹中的SIM卡在顶块和第一弹簧的作用下，位于 最上方的SIM卡刚好位于进出卡滑槽中。但是为了实现SIM卡的分类存储，往往需要将SIM卡 从其中一个存储夹移动到另一个存储夹中，目前尚无能够实现该功能的装置。
技术实现要素：

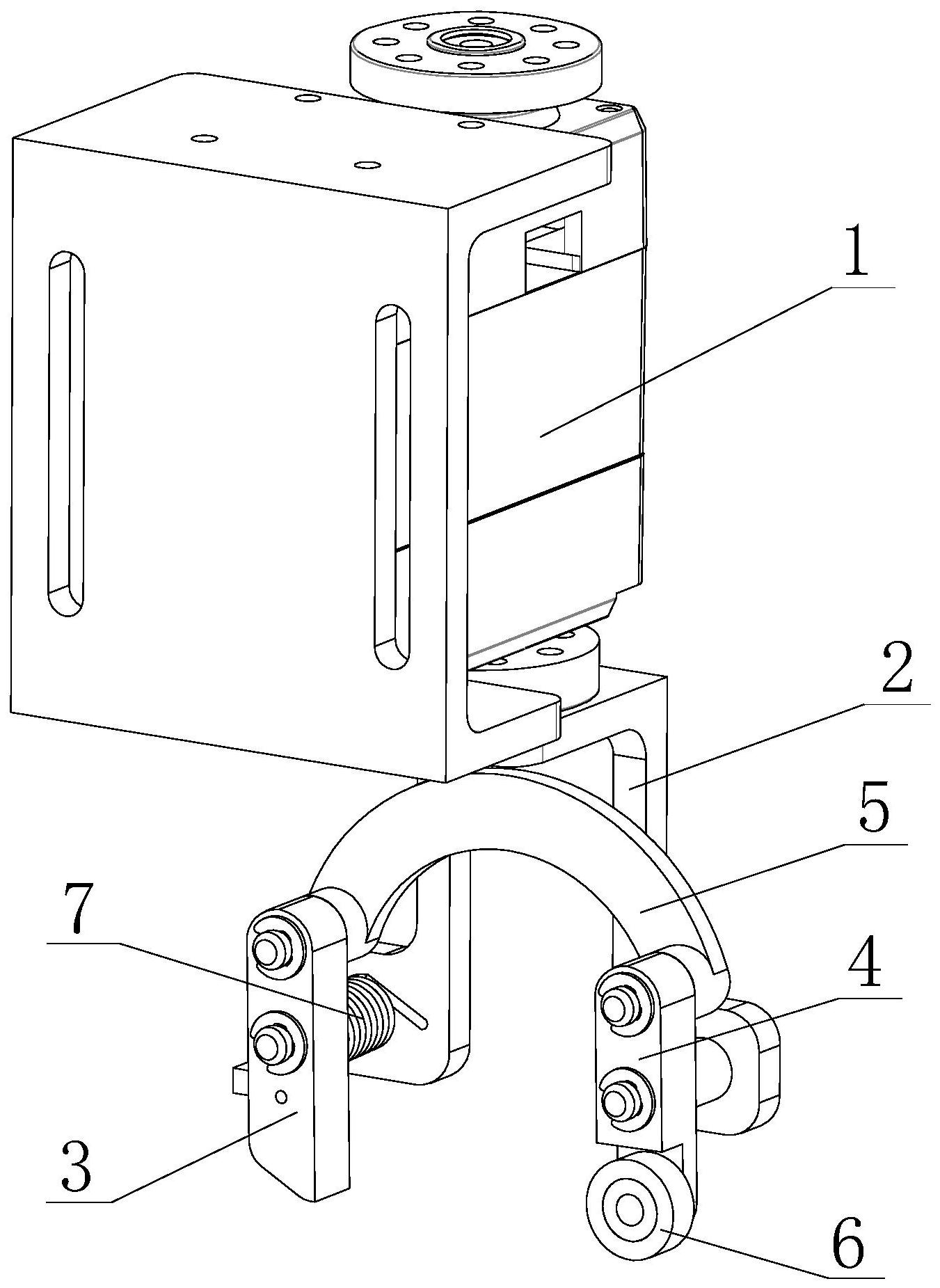

本发明的目的是提供一种SIM卡移载装置，能够与现有的存储夹配合使用，可实现 将SIM卡从一个存储夹转移到另一个存储夹中，实现对SIM卡的分类存储，进而实现SIM卡的 自动化管理。 本发明的目的是通过如下技术方案实现的：一种SIM卡移载装置，包括旋转驱动装 置、移卡机构，移卡机构包括与旋转驱动装置相连的安装架，安装架上转动连接有移卡爪和 压杆，移卡爪和压杆之间连接有联动杆，压杆的最下端低于移卡爪的最下端至少一个SIM卡 厚度的距离；安装架上设置有用于限制移卡爪转动的限位杆；移卡爪或压杆与安装架之间 设置有扭簧。 本发明与存储夹配合使用。一个存储夹为一个SIM卡存储单元，在实际使用时，可 3 CN 111591794 A 说　明　书 2/4 页 将多个存储夹组合使用，从而能够存储大量的SIM卡。存储夹在存储SIM卡时，将一整叠SIM 卡装入存储夹中，SIM卡放置在顶块与进出卡滑槽之间，装入存储夹中的SIM卡在顶块和第 一弹簧的作用下，位于最上方的SIM卡刚好位于进出卡滑槽中。本发明可设置在移动导轨 上，本发明中，限位杆的作用是限制移卡爪的转动，使得移卡爪只能往一侧转动，往另一侧 则无法转动，联动杆的作用是使移卡爪和压杆之间产生联动。移卡爪和压杆在与SIM卡接触 时能往一个方向转动，不接触时，移卡爪在扭簧的作用下与限位杆抵靠。通过本发明能够实 现SIM卡在两个存储夹之间移动，具体方法如下：先通过外部装置将两个存储夹移动到相邻 的位置，并且使其中一个存储夹上的进出卡滑槽正对另一个存储夹上的进出卡滑槽，然后 SIM卡移载装置移动到所要移动的SIM卡上方，利用移卡爪钩住SIM卡的一端，利用移动导轨 驱动SIM卡移载装置向另一个存储夹移动，这样SIM卡便从进出卡滑槽滑出该存储夹并进入 另一个存储夹的进出卡滑槽中，在移动过程中，压杆先到达另一个存储夹的上方，压杆到达 存储夹的上方后，由于压杆的最下端低于移卡爪的最下端至少一个SIM卡厚度的距离，这样 压杆会将存储夹中最上方的SIM卡向下顶至少一个SIM卡厚度的距离，从而为即将装入的 SIM卡腾出空间，使得SIM卡能够顺利装入另一个存储夹中，从而完成SIM卡的移载，移载完 成后，SIM卡移载装置返回，在返回的过程中，由于移卡爪和压杆都是转动连接在安装架上 的，使得移卡爪和压杆在通过最上端的SIM卡时，能够转动一定角度从而顺利通过最上端的 SIM卡并返回到原位置。移卡机构能够在旋转驱动装置的驱动下旋转180度，便能实现SIM卡 的反向移载。本发明可实现将SIM卡从一个存储夹转移到另一个存储夹中，实现对SIM卡的 分类存储，进而实现SIM卡的自动化管理。 作为优选，所述联动杆为圆弧形。 作为优选，所述安装架呈“U”型。 作为优选，所述压杆包括杆体，杆体的下端转动连接有滚轮。通过在杆体底部设置 滚轮，有效降低了压杆在通过SIM卡时对其造成的磨损。 作为优选，移卡爪与压杆之间的水平距离大于一个SIM卡长度并且小于两个SIM卡 长度。 作为优选，所述旋转驱动装置为舵机。 作为优选，所述旋转驱动装置为电机。 本发明的有益效果是：本发明可实现将SIM卡从一个存储夹转移到另一个存储夹 中，实现对SIM卡的分类存储，进而实现SIM卡的自动化管理。 附图说明 图1为本发明其中一个方向的结构示意图。 图2为本发明另一个方向的结构示意图。 图3为存储夹的结构示意图。 图4为图3中A部放大图。 图中1、旋转驱动装置，2、安装架，3、移卡爪，4、杆体，5、联动杆，6、滚轮，7、扭簧，8、 限位杆，12、存储框体，13、导向杆，14、弹簧，15、顶块，16、进出卡滑槽，17、SIM卡。 4 CN 111591794 A 说　明　书 3/4 页
