技术摘要：
本发明属于一种室内地面排水使用的地漏。存水槽4中心位置设下水口1，返水碗3呈矮盒状，由硅胶制成，返水碗3裙部底端直接接触到存水槽4的底部平面形成封闭面，返水碗3顶平面可以与箅子5相贴合，返水碗3裙部在排水压力下可以向内折叠弯曲的薄片状结构，箅子9的排水孔9设  全部
背景技术：
水封地漏是用设存水槽和钟罩（顶面圆孤状）式返水碗隔断通道的结构来封闭通 道；用上下返程180度越过返水碗障碍来排水。这种结构的缺点是：体积必须又高又大，才能 保证排水通道宽度及国家标准50毫米的存水量。现代家庭装修地面高度空间有限，根本无 法安装这么高的地漏；钟罩式返水碗，排水是从箅子中心孔进水，然后从钟罩返水碗圆孤顶 面再返到其内面排水，造成排水阻力大，自清能力差，容易堵塞；存水槽存水容易被下水道 产生的负压力吸走，造成水封闭失效；地漏盖容易被下水道产生的正压力崩开，造成返水碗 封闭失效；存水槽存水直接与室内空气接触容易干涸，使本来用水封闭严密的优点变成致 命缺点。
技术实现要素：

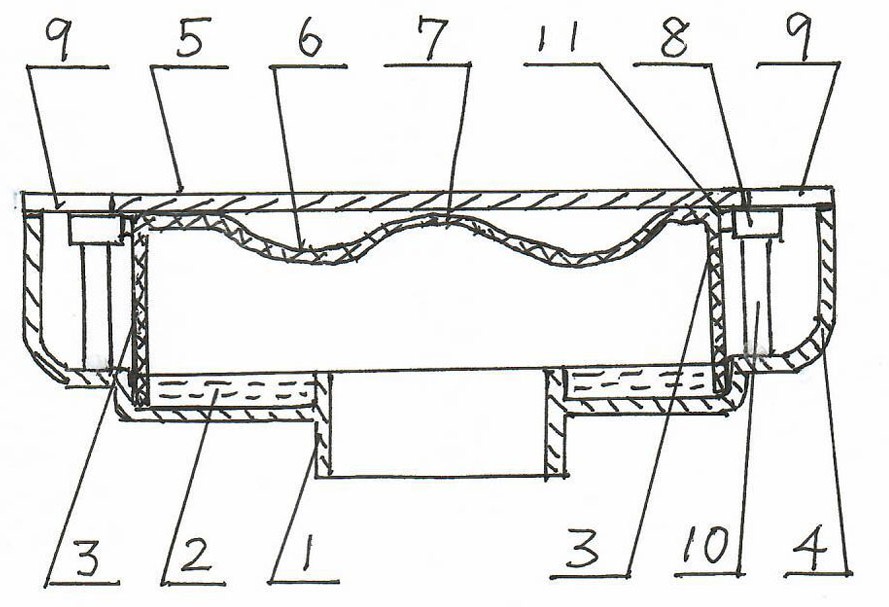

为了解决上述存在的一系列问题，本发明目的是提供一种大门洞开直通下水道的 排水通道；提供一种有水不易干涸，无水也不失效的水封地漏。 本发明的技术方案是， 存水槽4中心位置设下水口1，下水口1上端伸出存水槽4底平面，下水口1下端伸出存水 槽4做管接头，返水碗3呈盒状，由硅胶制成，返水碗3裙部底端直接接触到存水槽4的底部平 面形成封闭面，返水碗3顶平面可以与箅子5相贴合，返水碗3裙部在排水压力下可以向内折 叠弯曲的薄片状结构，箅子5的排水孔9设在存水槽4的边缘上。 一种实施例是，返水碗3裙部以外的存水槽4底平面上升到与下水口1上端面持平 的位置，存水槽4的存水区域被缩小成一个小的存水槽2，这时的返水碗3裙部的底端相当于 直接接触到小水槽2的底部平面形成封闭面，返水碗3裙部底端外边缘与小存水槽2槽内边 缘相接触形成另一个封闭面。 在以上两种实施例中，在存水槽4内设支承箅子5的支柱10。 在前两种实施例中，在平顶形返水碗3顶面的外圈设气囊6，中心设气囊7，其截面 呈“W”状或返水碗3顶部呈薄膜状。 本发明的技术效果是： 1、采用硅胶制成的返水碗可以在排水的压力下，使其裙部向内折叠，解决了通过返水 碗排水上下180度返程绕弯的致命缺陷。把原来需要被返水碗间隔成两个通道的排水道变 成了一个接近直排水的宽敞排水通道，相当于拆除了返水碗这个障碍，这是避免堵塞、加强 自清能力和增加排水速度的最理想水封地漏结构； 2、将硅胶返水碗底部边缘直接接触到存水槽的内底面，可以省去了传统水封地漏要在 返水碗的下端留出排水通道的高度，这种结构一下子缩小了地漏的整体高度，首先解决了 水封地漏高不适应现代家庭装修的这一大难题，这是对传统的水封地漏进行脱胎换骨改造 3 CN 111576592 A 说　明　书 2/4 页 的关键性的技术措施；第二，在存水槽无水的情况下，扣在存水槽底面的返水碗仍然可以隔 绝下水道与室内的通道，并且其封闭效果优越于现代所有结构的机械阀门，解决了水封地 漏无水封闭就失效的致命难题； 3、在箅子四个边缘上设排水孔的结构，边长长度在总排水截面积要大于在箅子中间设 排水孔的截面积。排水进入存水槽时间比在箅子中心孔进入的时间早，排水及时；箅子中心 不设排水孔结构，可以将传统的钟罩式返水碗半圆形顶面削掉成与箅子底平面一致的平面 形顶面，最大意义是：第一，大大缩小了返水碗的高度，进一步的缩小了水封地漏的高度；第 二，改变了传统水封地漏，需要通过钟罩返水碗顶面再返回到钟罩返水碗内面的绕弯排水 路线，达到直排效果； 4、设小存水槽的结构，使存水完全罩在返水碗内空间内与外界不通，可以避免存水的 干涸，解决了水封地漏为了防止干涸而存水高度必须在50毫米（国家标准）的无奈选择，降 低存水高度可以降低地漏整体高度； 5、利用平顶形硅胶返水碗的顶面来设气体能量缓冲装置，使硅胶返水碗每个部分都具 有功能。无论是截面呈“W”状的一体的空气能量缓冲装置，还是薄膜式气体能量缓冲装置， 都是几乎在无成本的情况下，同时解决了水封地漏负压吸水、正压蹦盖两个长期解决不了 的问题。矮盒式平顶返水碗顶面积大，又是直接罩在下水口上面，具有灵敏和足够的空间来 吸收能量的效果。其次，矮盒式硅胶返水碗整体就具有弹性，这个扣在下水口的硅胶盒子本 身就是一个具有膨胀和收缩功能的装置； 6、在存水槽内设立柱的结构，一是减小了箅子的跨度，二是把存水槽扩大到边缘，增加 容量；三是为单独固定和控制返水碗提供了最佳位置。 附图说明 下面结合附图对本发明作进一步的详细描述。 附图1是本发明的示意图； 附图2是箅子支柱示意图； 附图3是八角形地漏示意图。 图中：1、下水口，2、小水槽，3、返水碗，4、存水槽，5、箅子，6、正压气囊，7负压气囊， 8、定位套，9、排水孔，10、支柱，11、连接臂，12、返水碗架，13、固定孔，14、折板，15、止回阀， 16、大孔，17、支承角。
